標題: NSR150 修 RC 鋼索線 (右側)
網址:http://59-126-75-42.hinet-ip.hinet.net/blog/blog.php?id=1819
內容:


前言都一樣,這篇是作右邊這條

首先需要的材料:

1、不鏽鋼煞車線,要確認線徑是 1.4mm (煞車線淑女車登山車童車) ( 一條 20元 )

2、5MM 沖壓銅頭,實際上是拿來套 5mm 的煞車線管,但外徑剛好「5.8mm」(這是腳踏車上常見的) (二顆 5元)

3、4.8mm 銅管,電子材料行買的到,線材對壓的 ( 一顆 1元 )

4、小切斷片、鑽孔、小蜜蜂

5、萬力夾

6、焊錫、焊油

7、噴火型打火機

8、勇氣

以上如果有缺,還是花錢買現成的比較快~



 接下來作右邊這條





右邊這條比較長,約 33.8cm





頭的規格應該都一樣 大頭 5.8mm





小頭這邊破皮了





切掉





再量一次長度,確認是33.5~33.8cm左右





33.5~33.8cm左右





順便確認一下昨天那條裝在RC伺服馬達的密合度





密合度相當的好





高度也很好





接著開始製作接頭





切溝,挖大





拿出1.4mm煞車線





包皮,把尾段較差的地方切掉





插進去,扳成90度





調整一下,這樣比較好焊接





上錫完成





長度,先抓35.5cm





劃線作個記號,然後切斷





量小頭





確認沒問題,切開銅柱鑽孔





用剩的線包好





洞可以再挖大一點比較好施工





一樣折90度角





焊接完成,切開





切完的斷面很漂亮,錫很滿,再拿銼刀修一下





中間有個黑點,那個就是煞車線





斷面很漂亮





另一面也切開





小頭裝上銅柱





固定好準備焊接





再把爛爛的橡膠皮,包一圈熱縮套管,完工了





新作好的線





好了,準備上車^_^

參考資料:

NSR 修 RC 鋼索線 (左側):

https://59-126-75-42.hinet-ip.hinet.net/blog/blog.php?id=1818



項目 長度(mm) 鋼索直徑(mm) 大頭尺吋(mm) 小頭尺吋(mm)
RC 左邊那條 297 1.4 5.8 4.8
RC 右邊那條 338 1.4 5.8 4.8

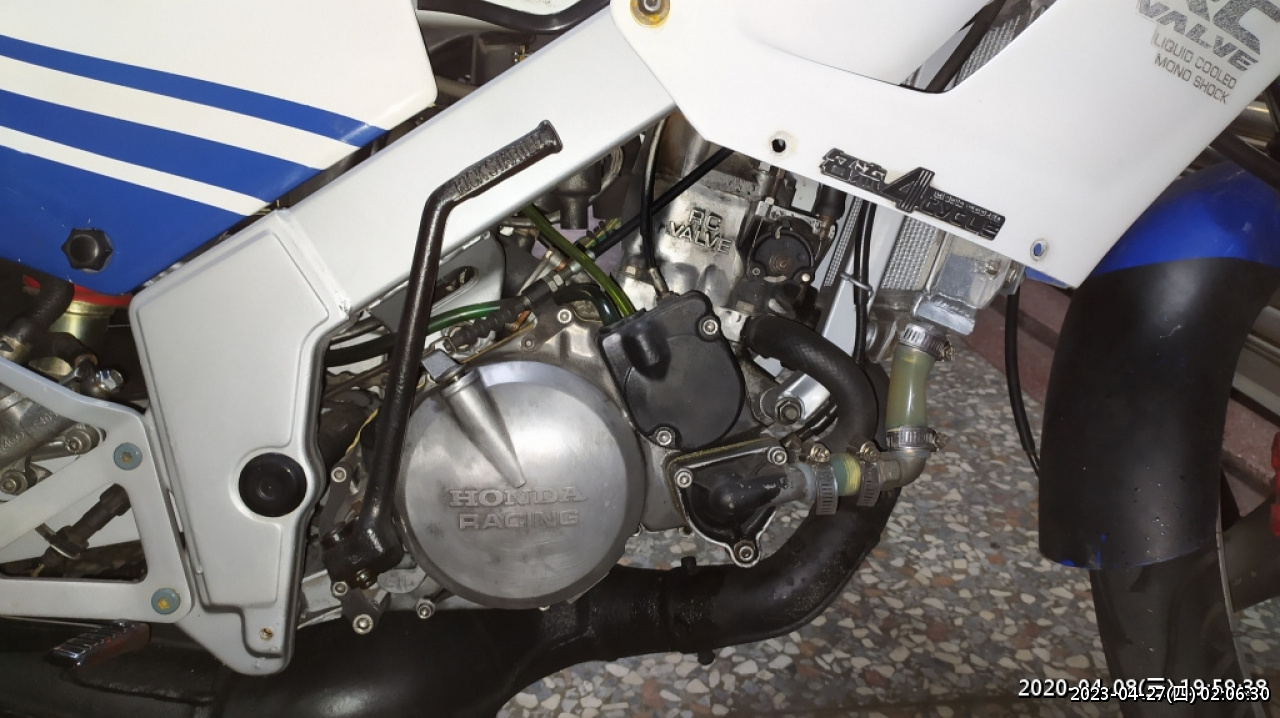

2020-04-09補充:

~ RC 鋼索也裝上車騎了2個多月了,沒啥問題,讚 ~

2021-03-12補充:

~ RC 鋼索裝上車騎13個月,沒啥問題,讚 ~
