標題: NSR150 修 RC 鋼索線 (左側)
網址:http://59-126-75-42.hinet-ip.hinet.net/blog/blog.php?id=1818
內容:


以前聽老一輩的玩車人,都會自己做鋼索,還有專門作鋼索的特工

我自己初學,還不太敢自己作離合器、油門線那麼重拉扯的線

所以先從負載較輕的 NSR RC 鋼索當作入門的第一課

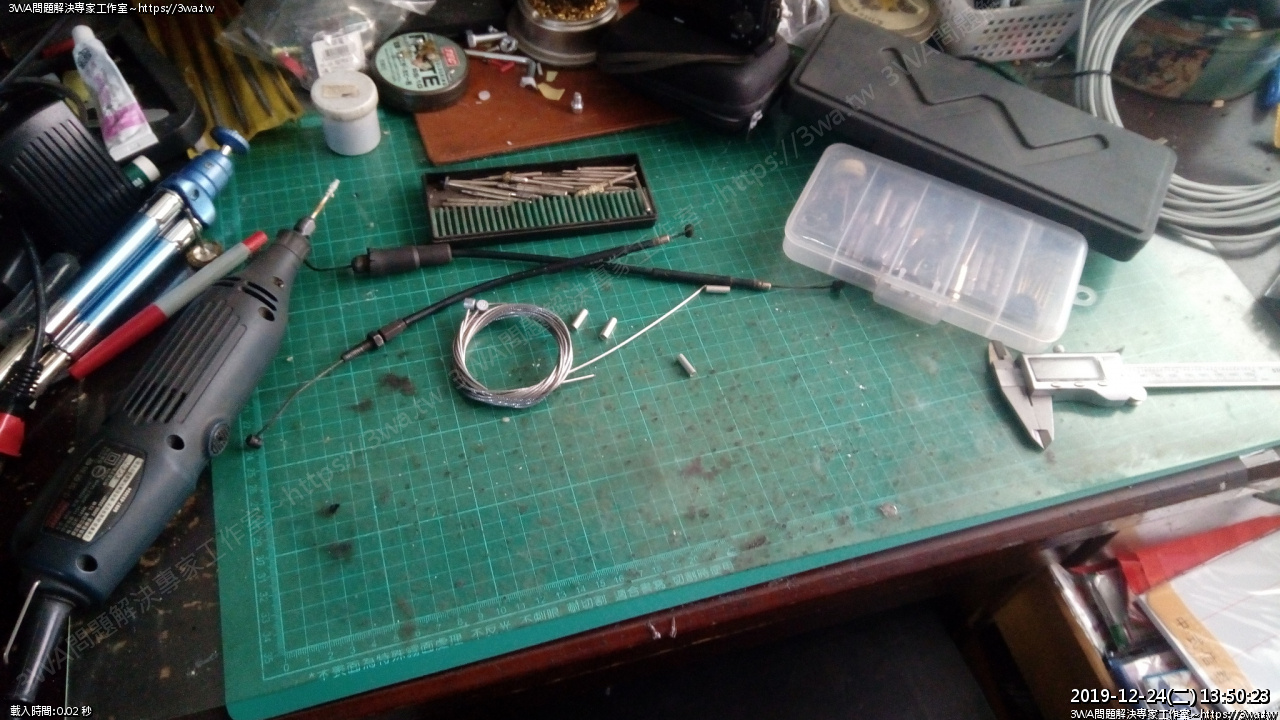

首先需要的材料:

1、不鏽鋼煞車線,要確認線徑是 1.4mm (煞車線淑女車登山車童車) ( 一條 20元 )

2、5MM 沖壓銅頭,實際上是拿來套 5mm 的煞車線管,但外徑剛好「5.8mm」(這是腳踏車上常見的) (二顆 5元)

3、4.8mm 銅管,電子材料行買的到,線材對壓的 ( 一顆 1元 )

4、小切斷片、鑽孔、小蜜蜂

5、萬力夾

6、焊錫、焊油

7、噴火型打火機

8、勇氣

以上如果有缺,還是花錢買現成的比較快~

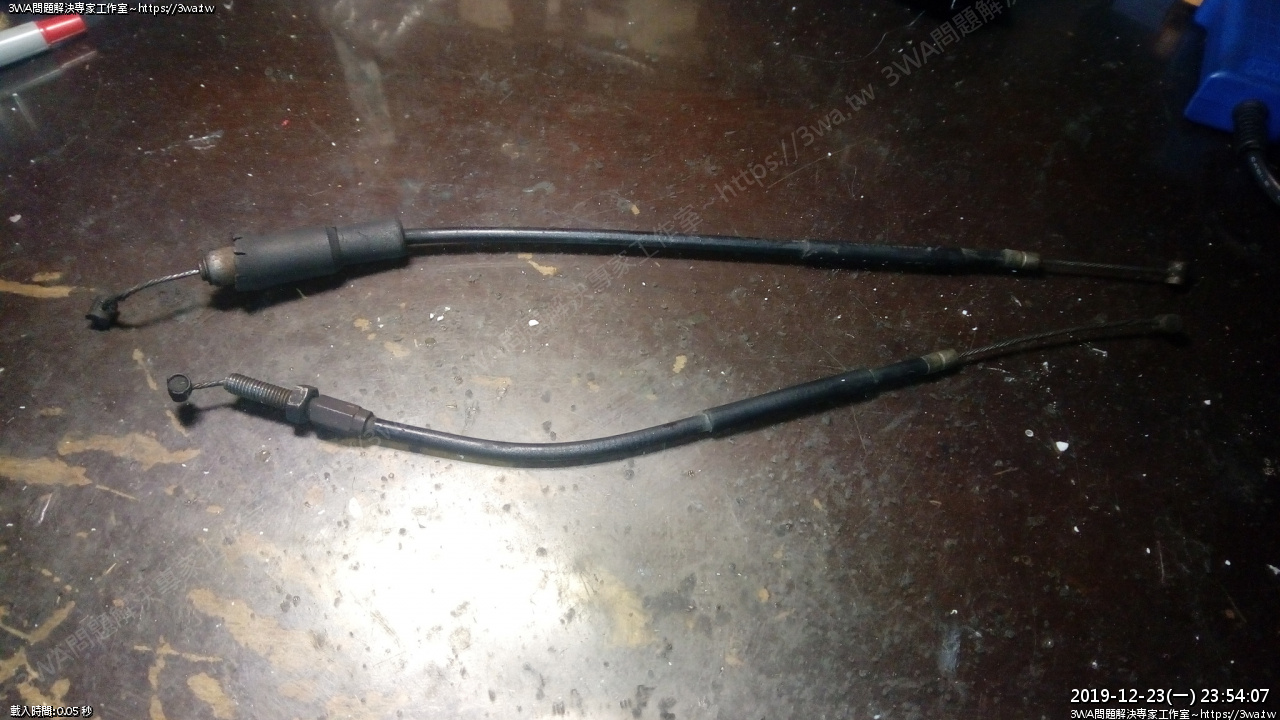

NSR 的 RC 線拆下來,之前買了新的鋼索,也練習過怎麼製作頭

很想整理一下





 RC的線有二條,左右各一個,靠近 RC 閥的接頭,都有一個滑動的扣子

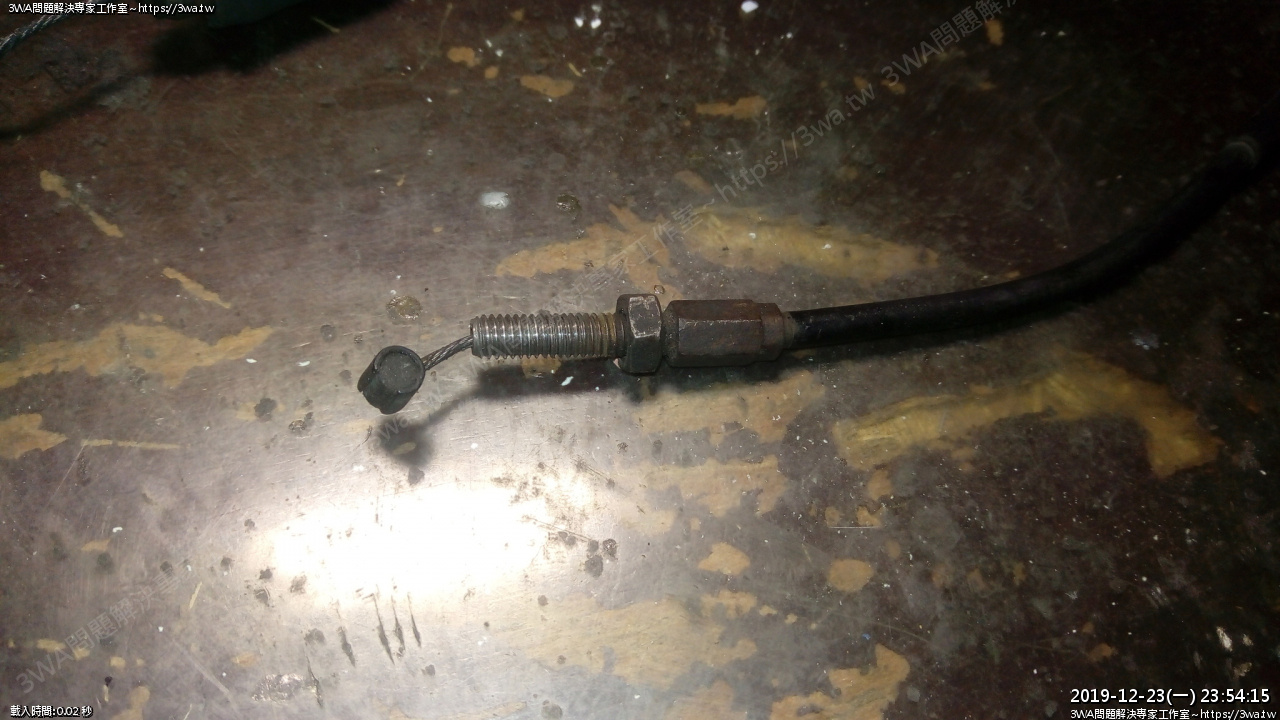

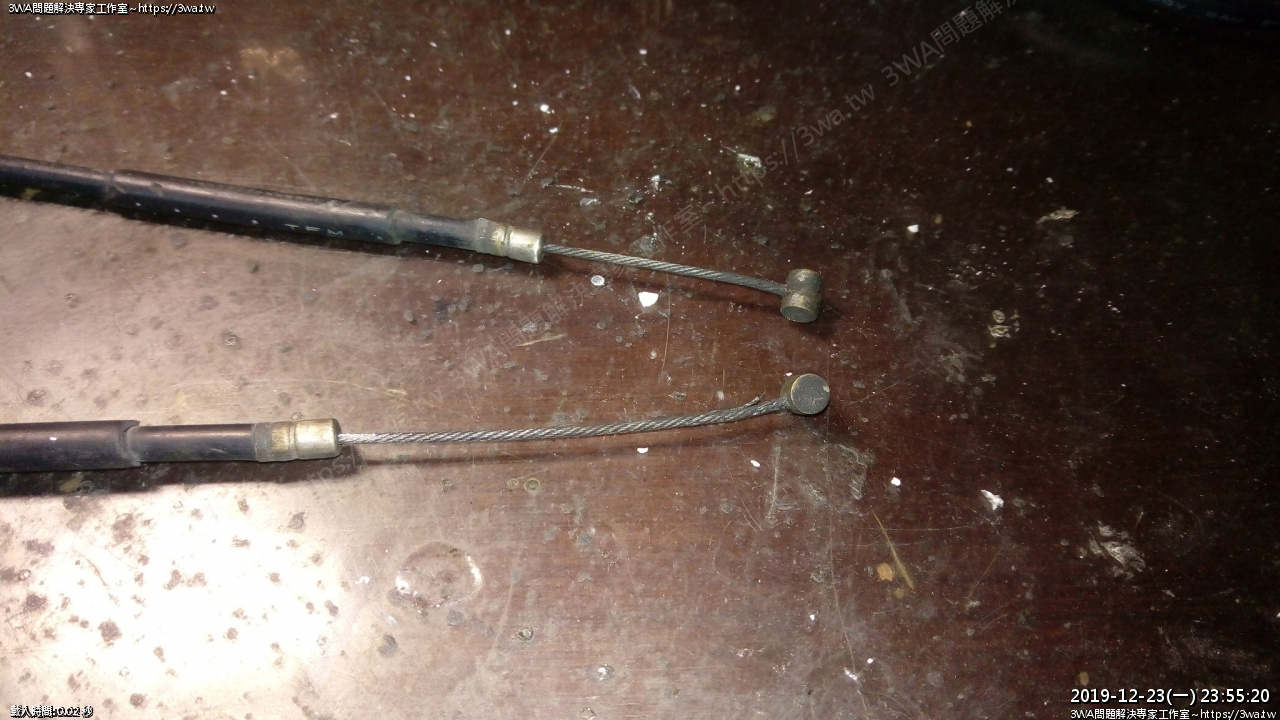

上面是左邊

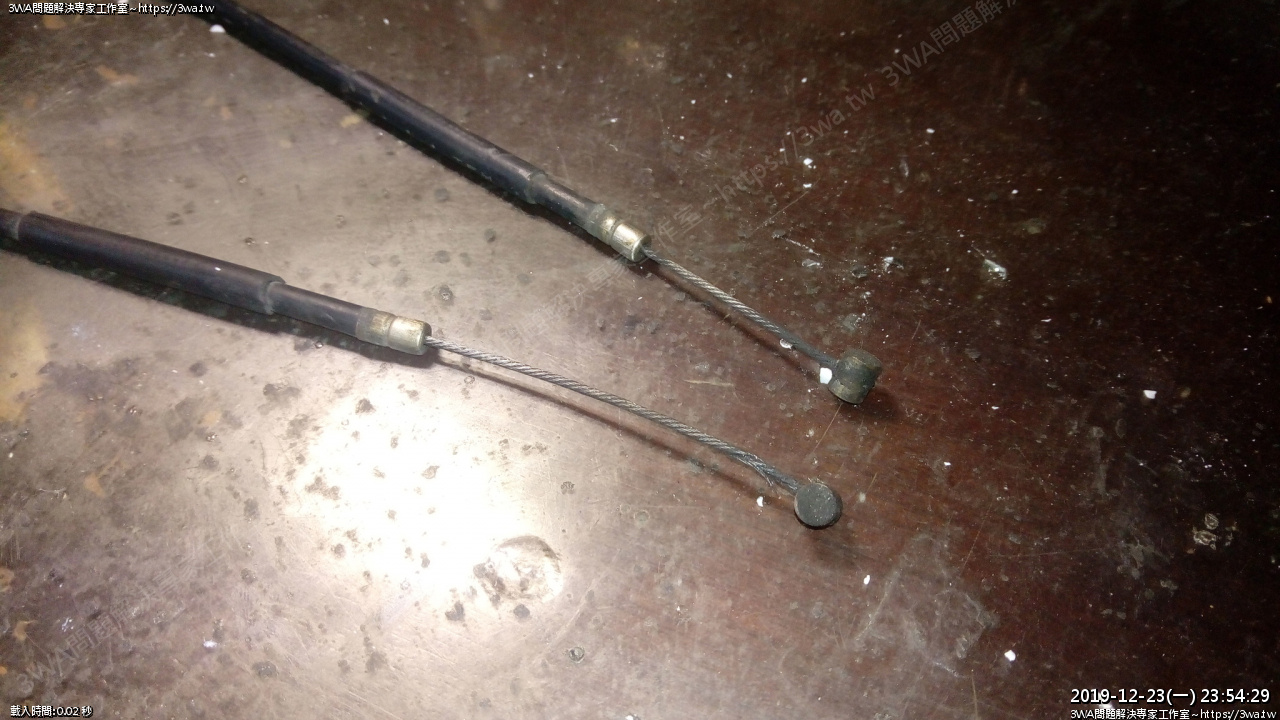

 這是右邊的,橡皮套也爛爛der





 另外一邊接 RC 伺服馬達,就沒有滑動扣

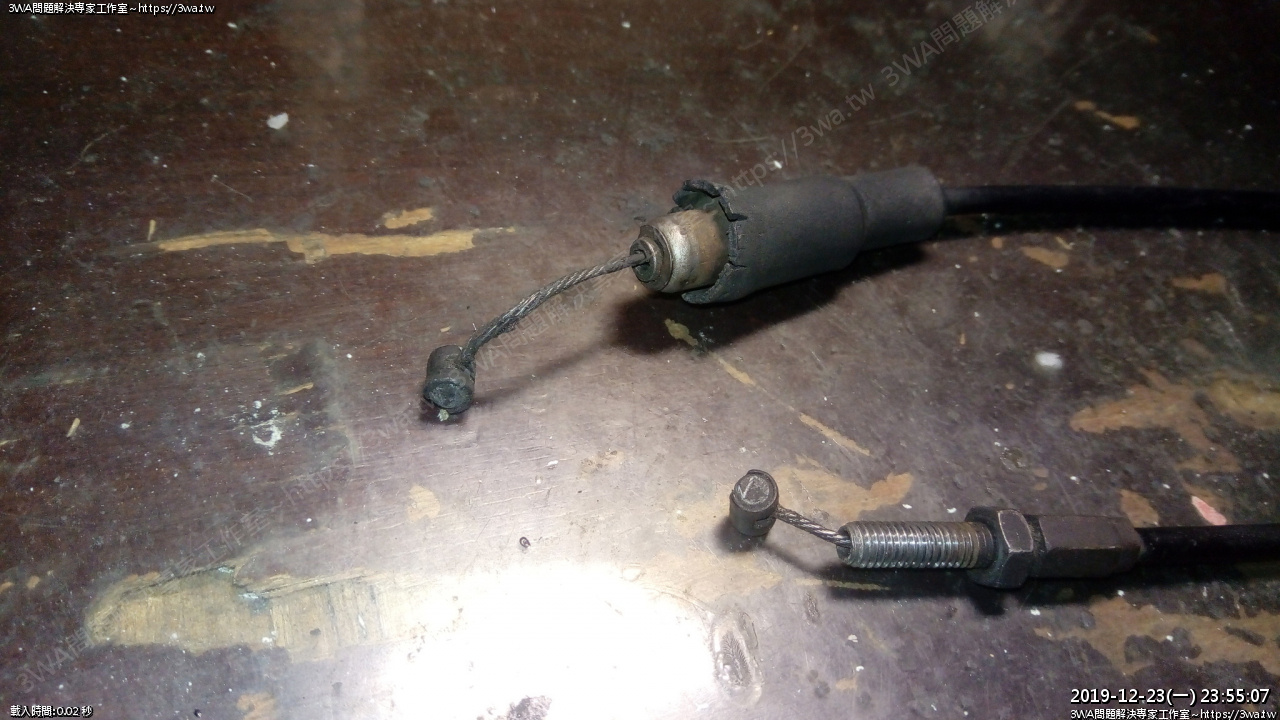

 線有些脫毛,很刺手,這也是我想換新的原因

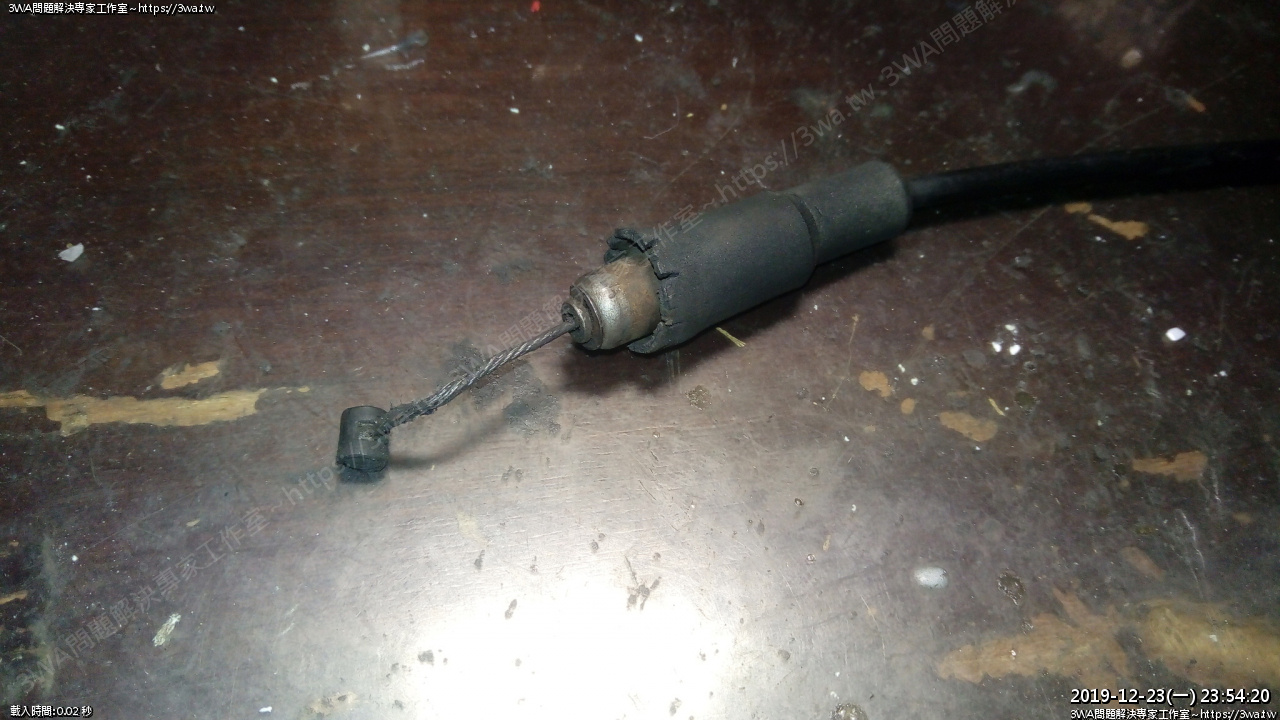

 上面那個也是,開花

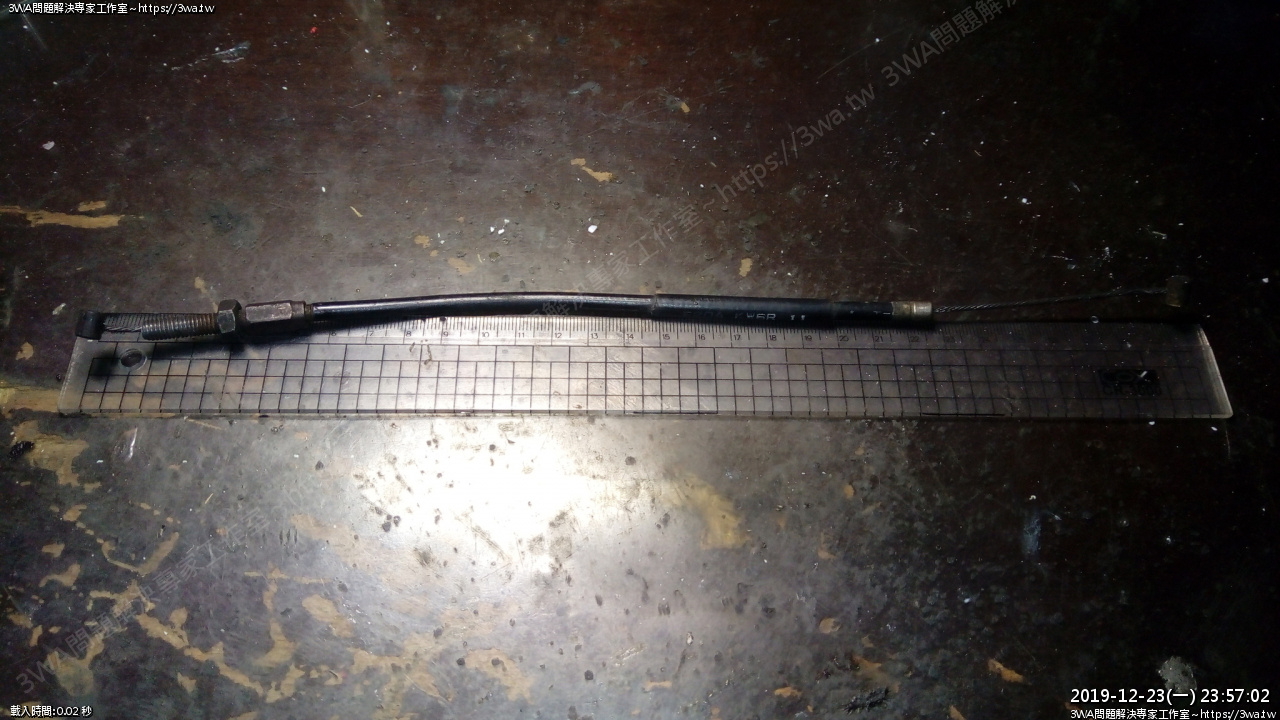

一次處理一條,量看看

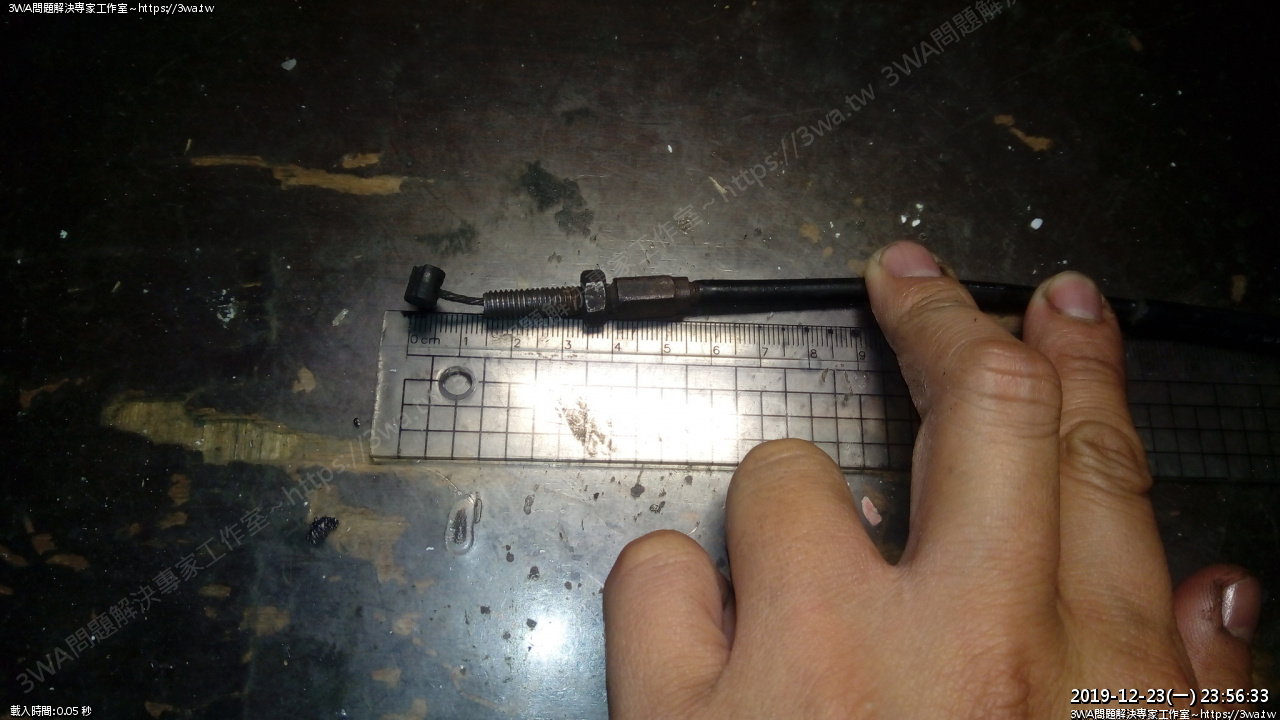

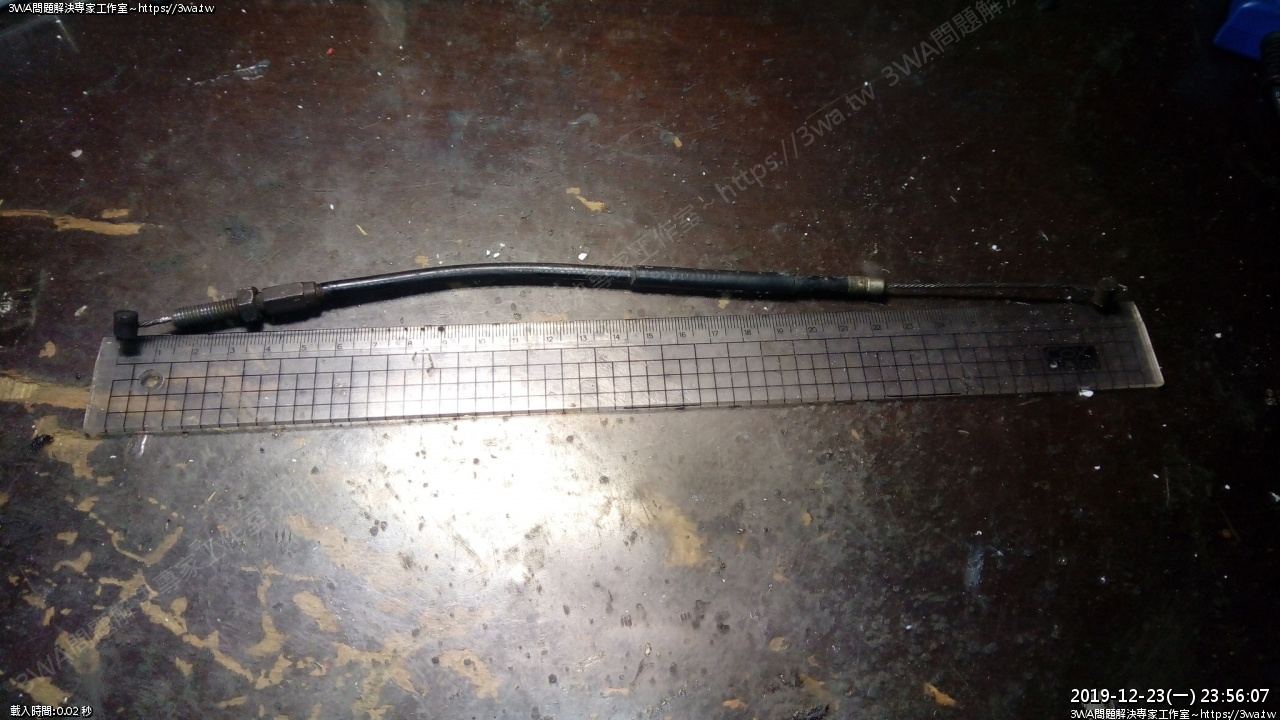

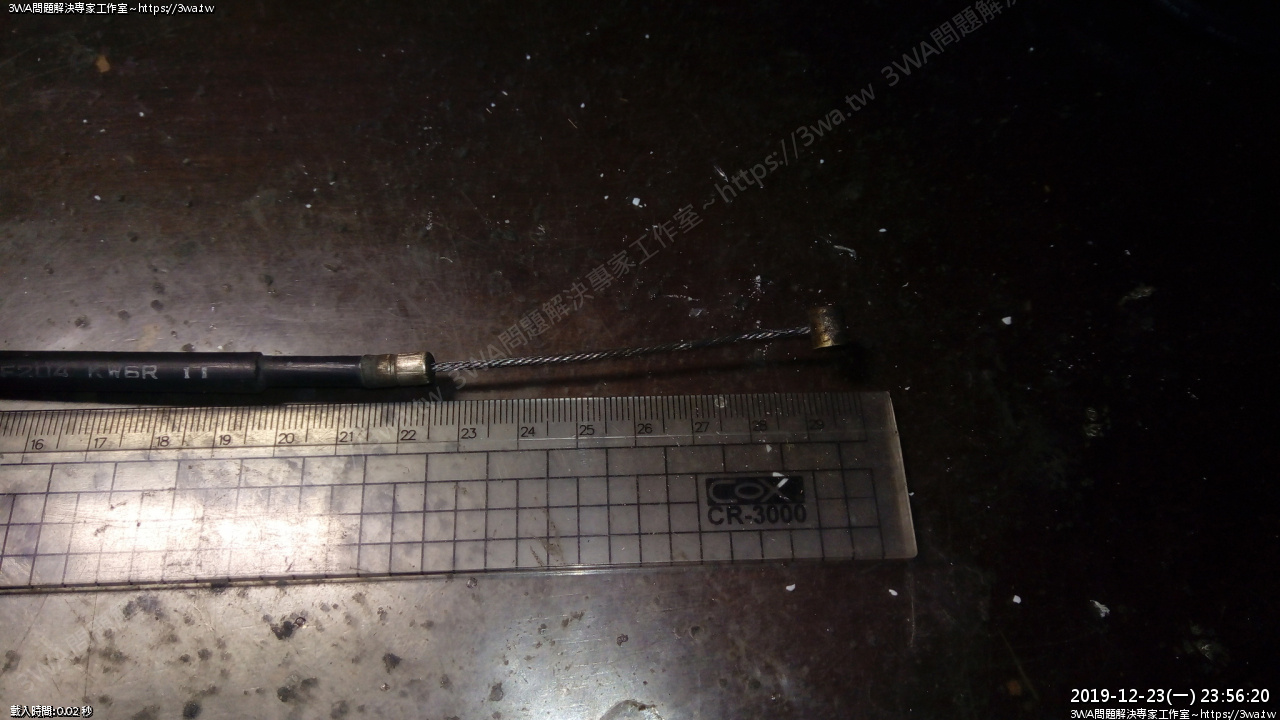

 左邊這條 29.5 cm





大概 29.5~29.7 cm 左右

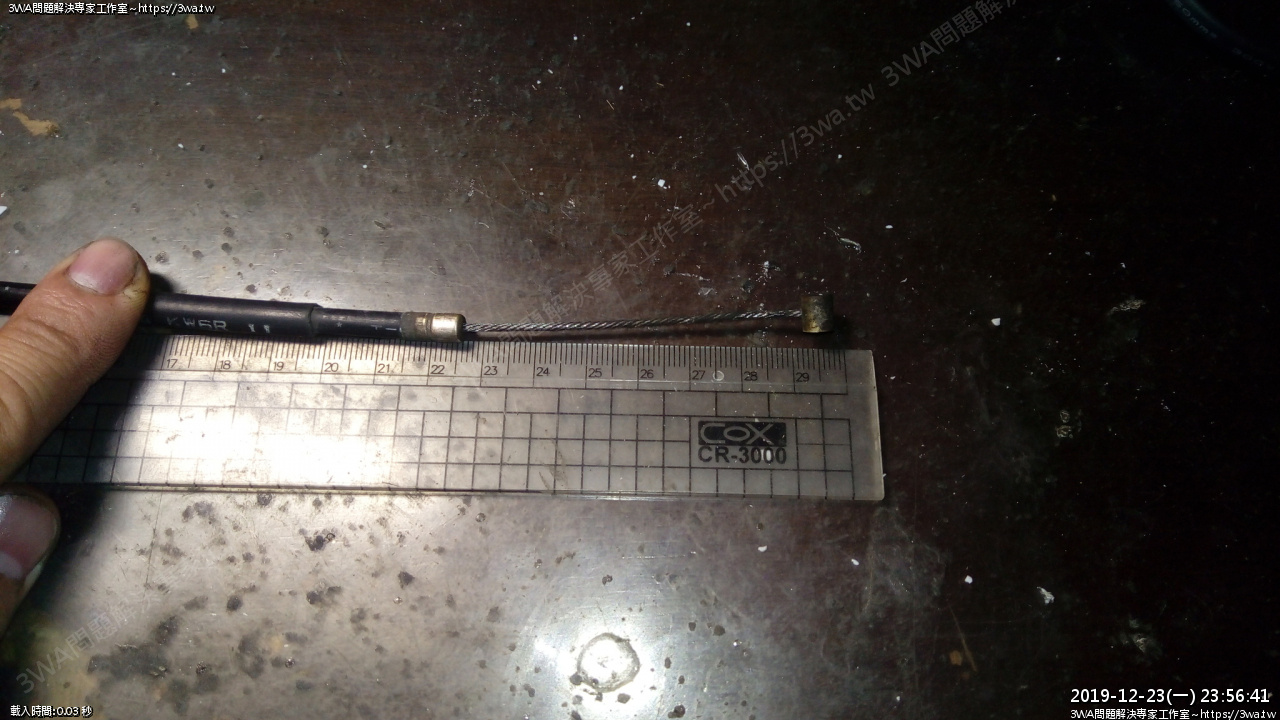

 量的時候盡量貼齊尺

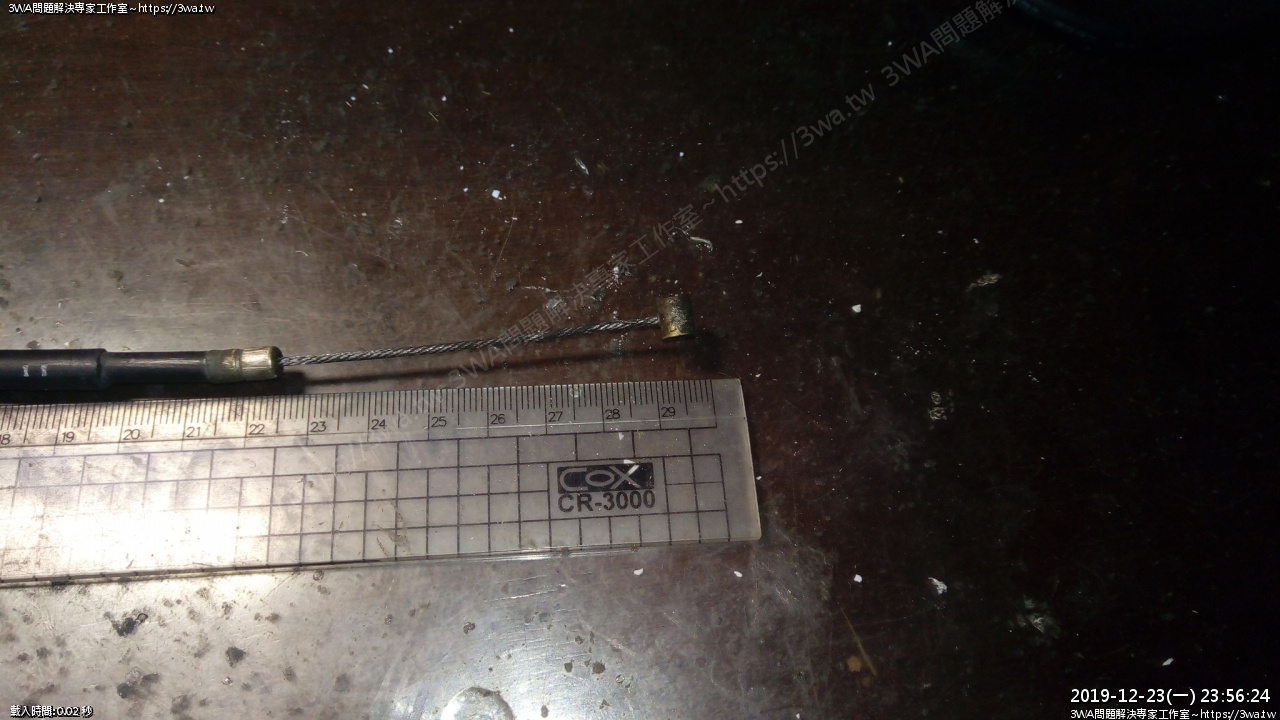

 沒錯,29.7cm





 左邊這條測量完成

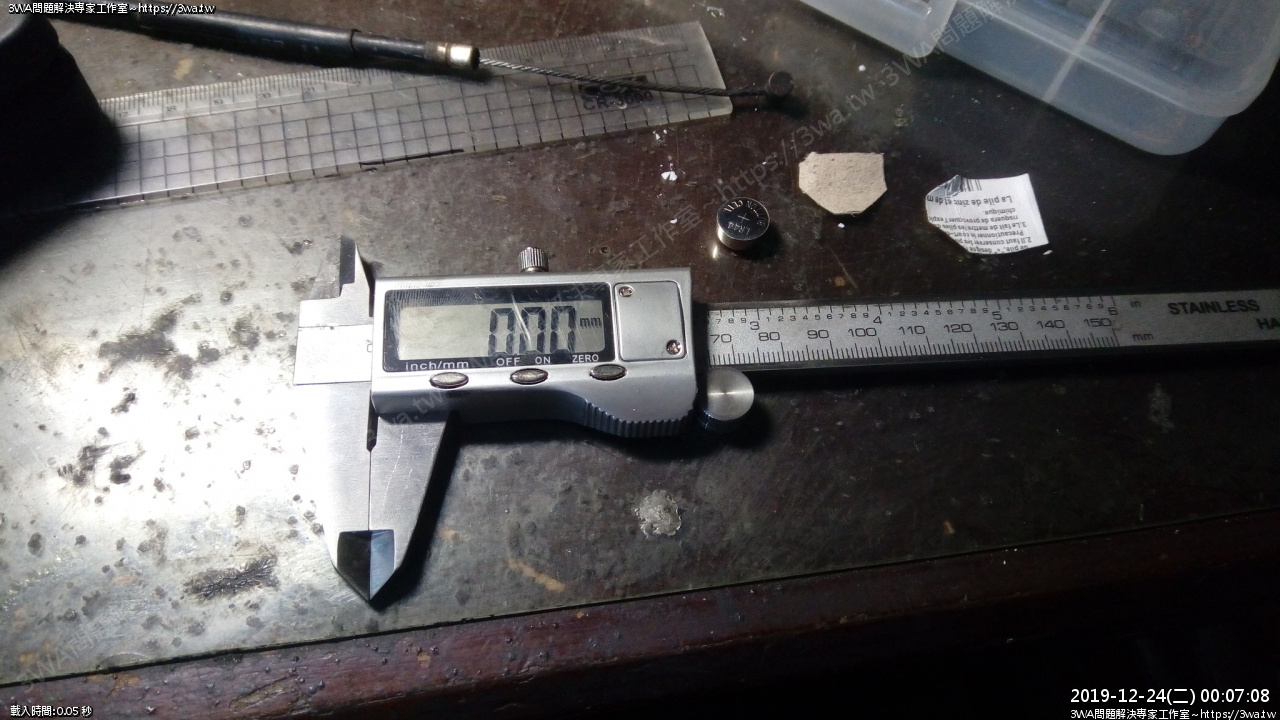

好一段時間沒用的電子游標卡尺,沒電了,換上新電池

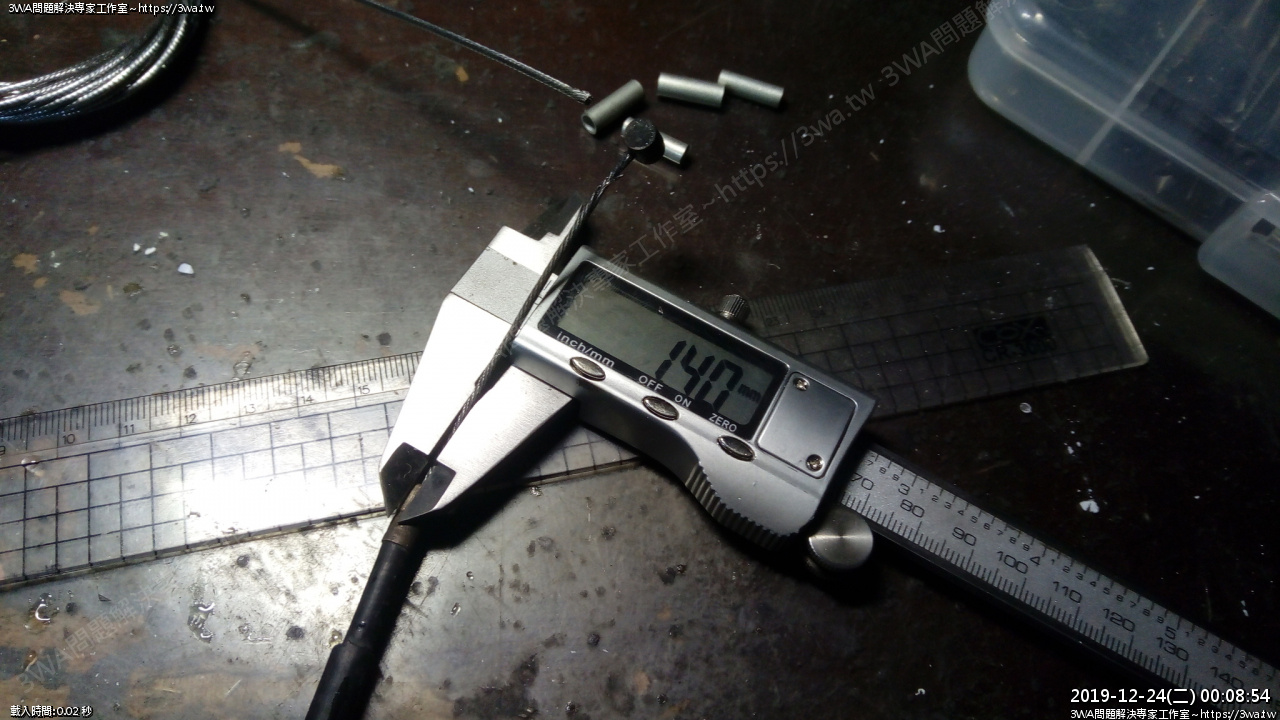

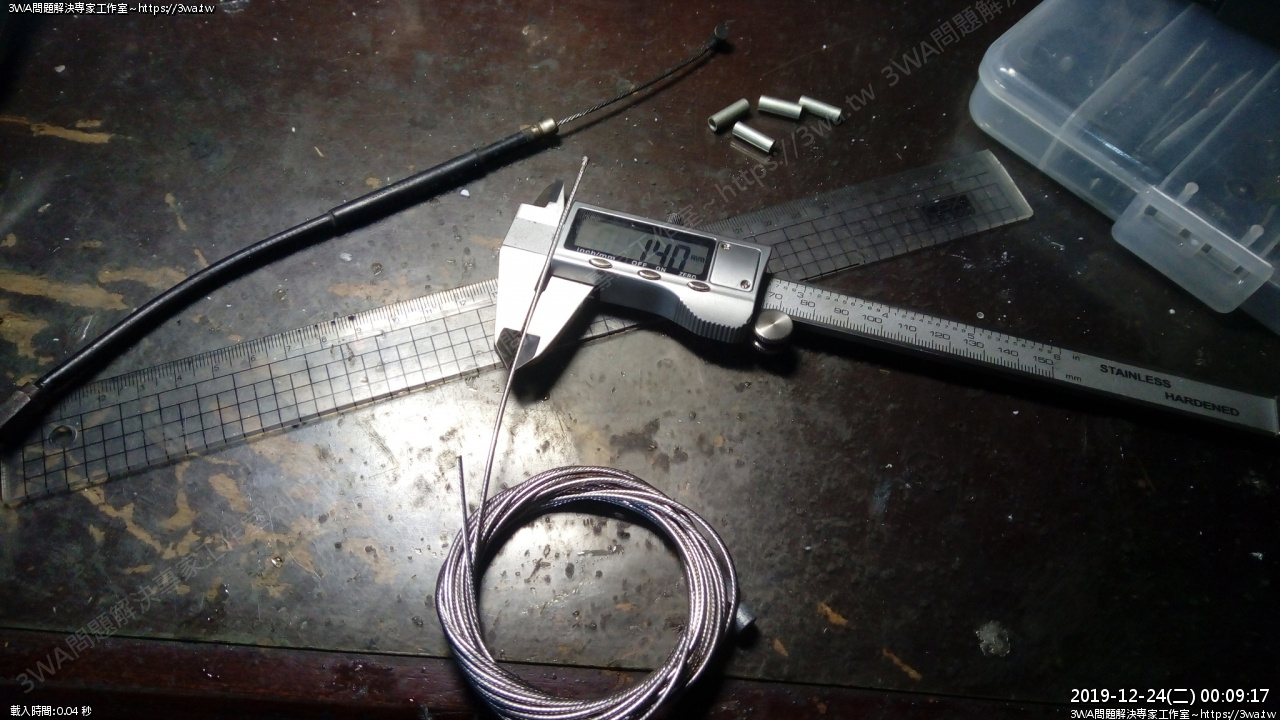

 原廠鋼索,1.40mm





 買到的鋼索,也剛好是 1.40mm

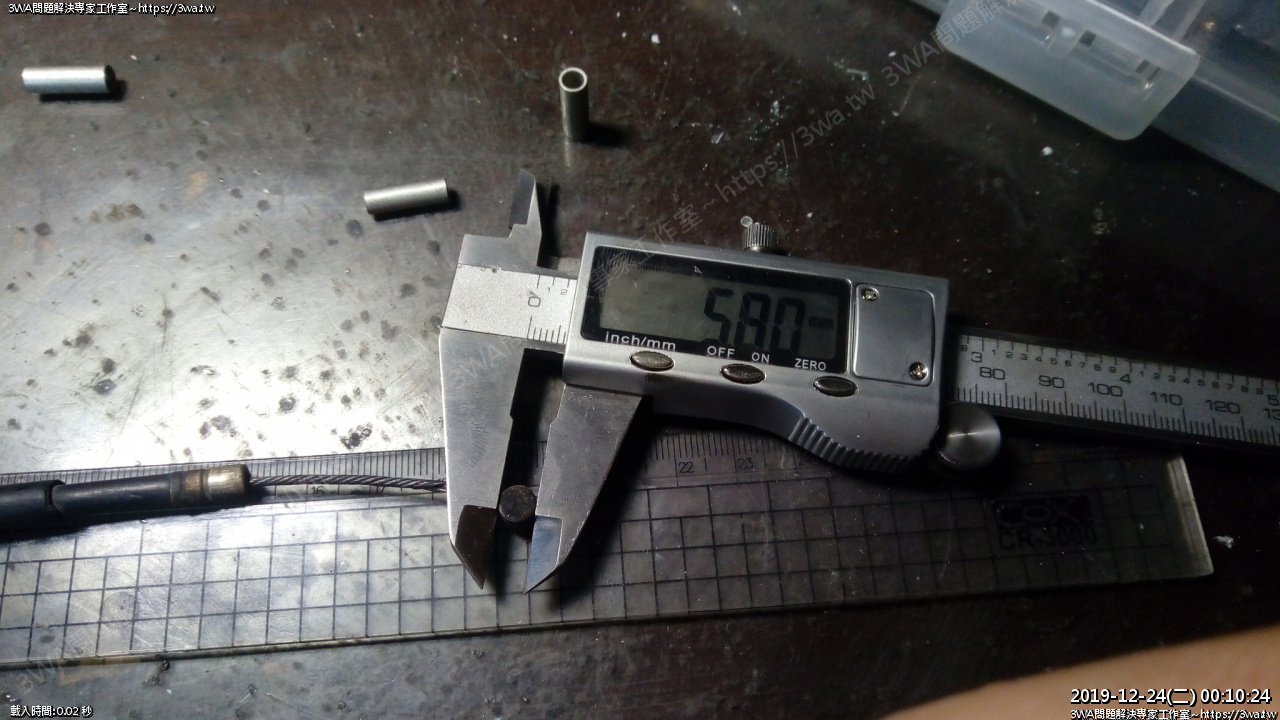

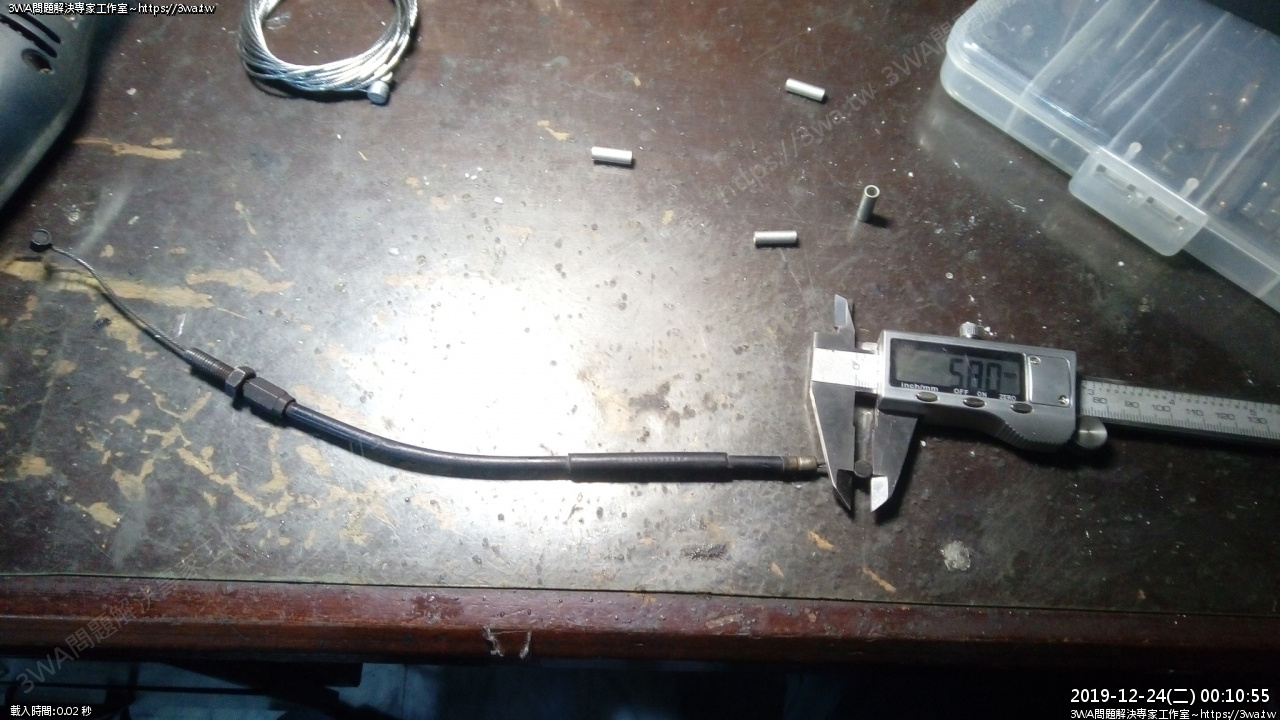

 接 RC 伺服馬達的頭,5.8mm





 展開圖

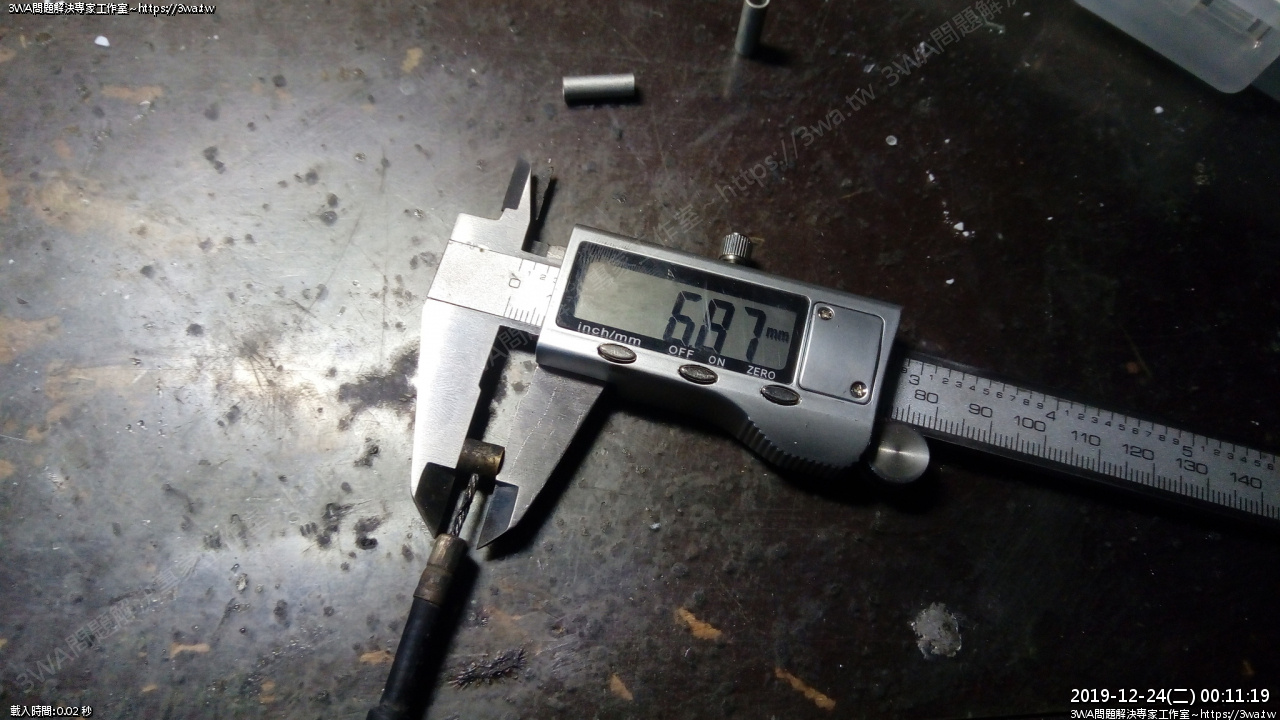

 頭的長度是 6.87



 拿出鋼索、銅接頭

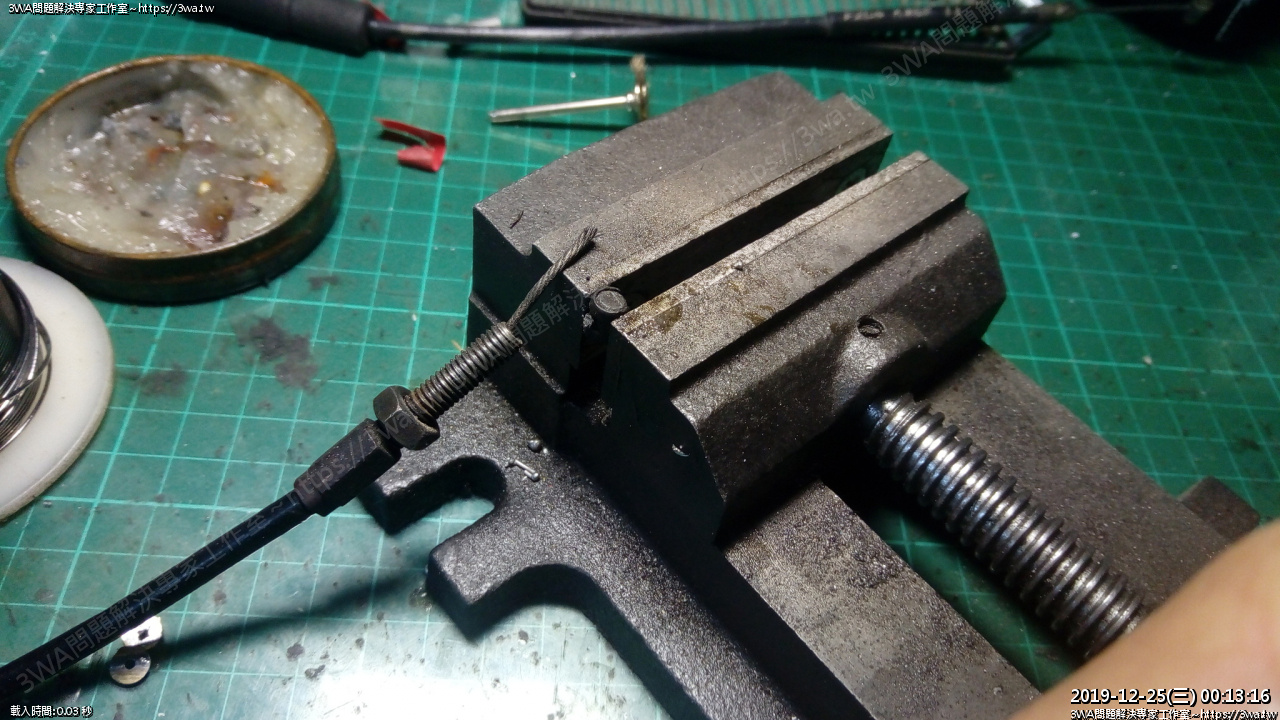

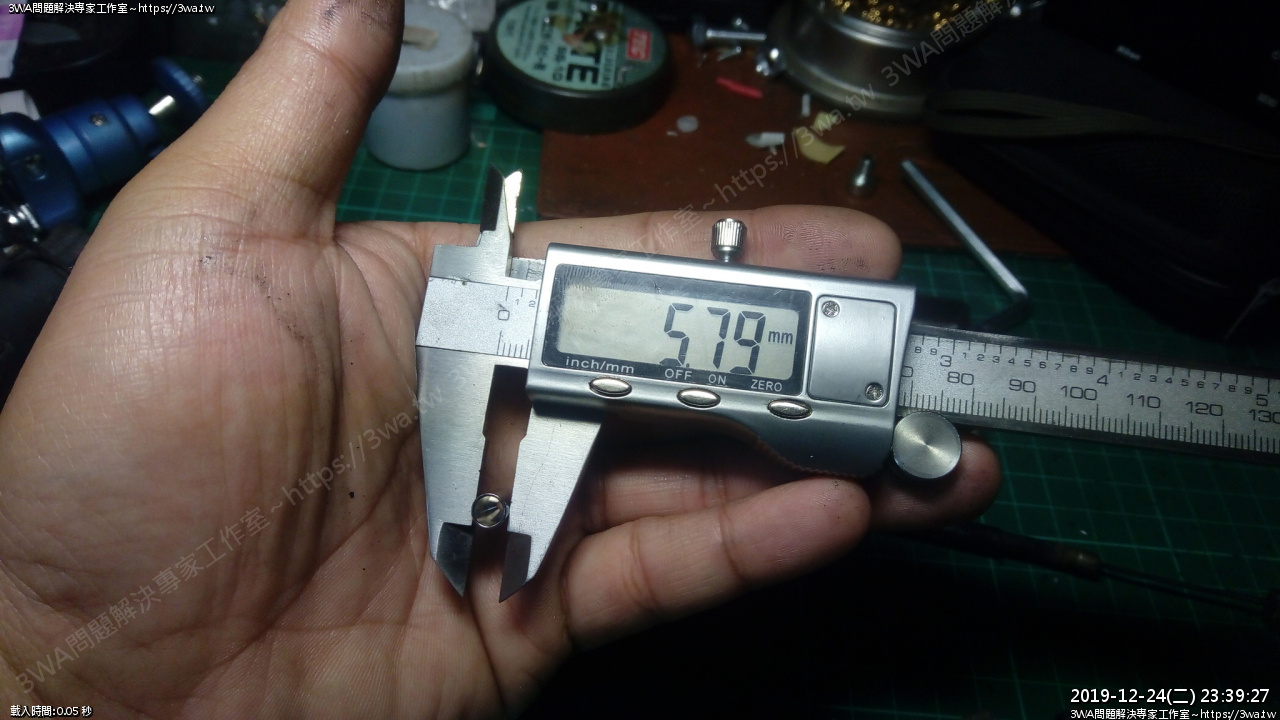

 發現接頭寬約 5.79mm,看來可以用





 大小一樣

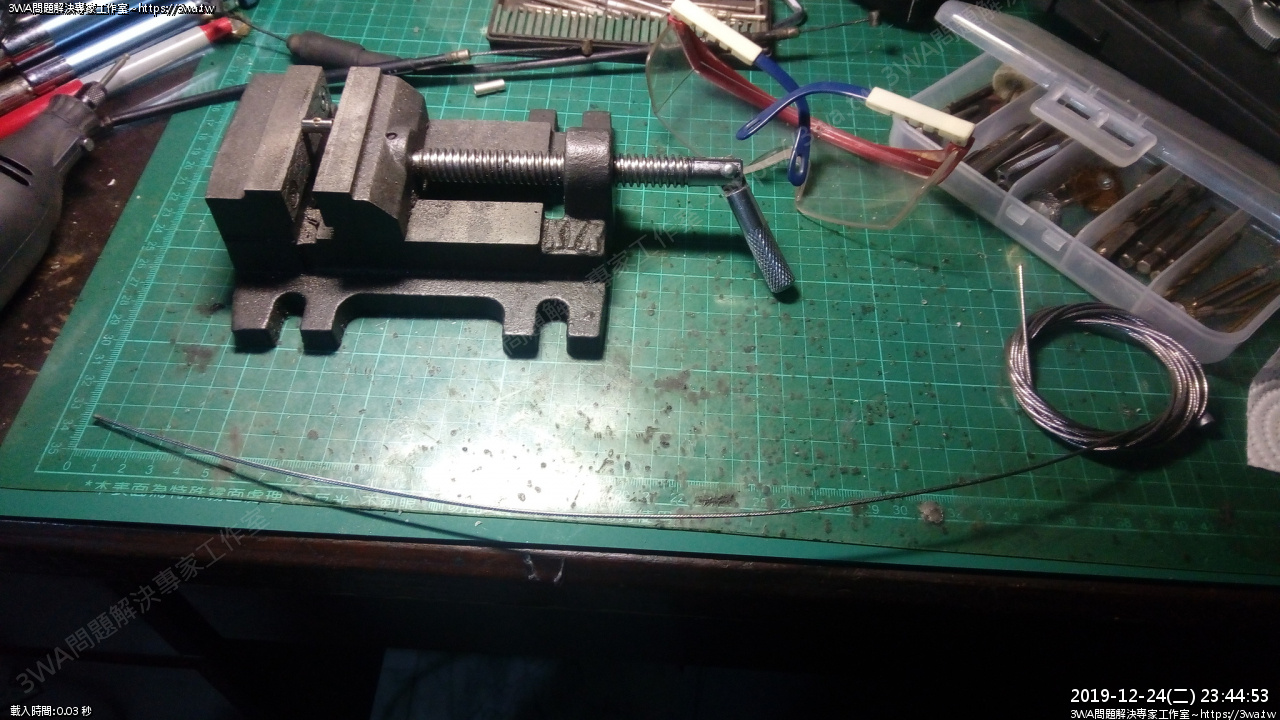

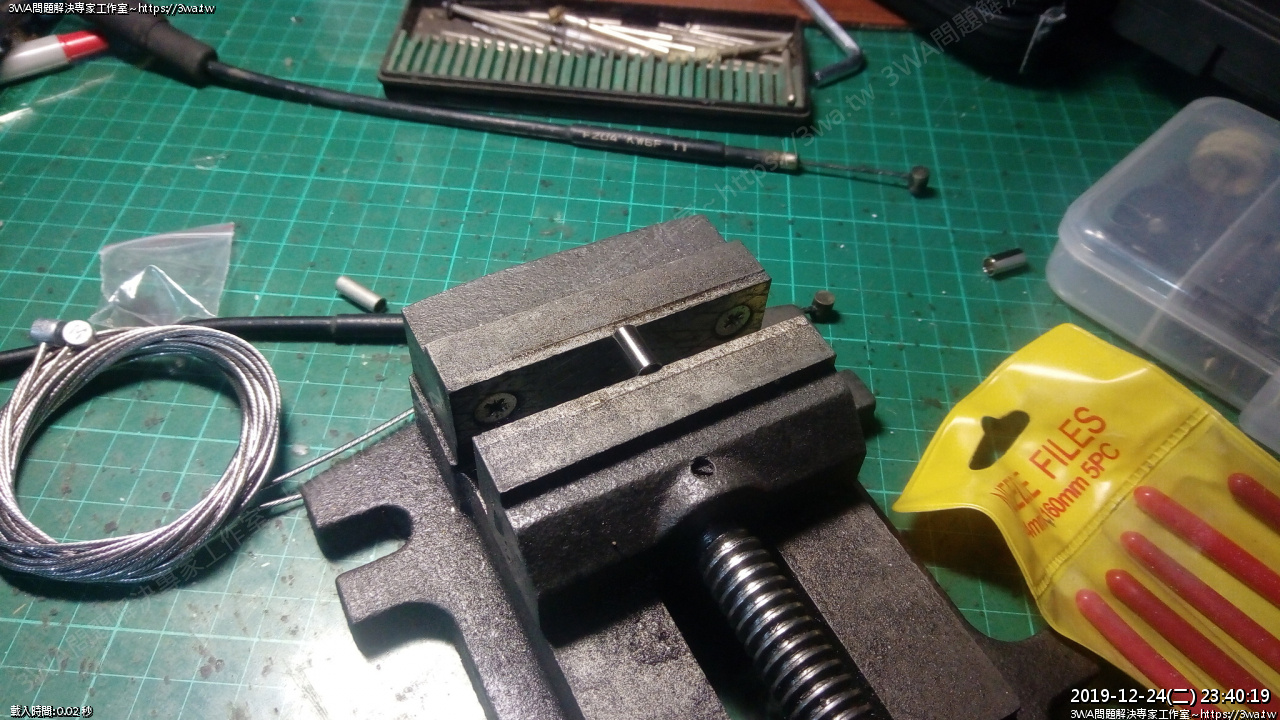

 用萬力夾好

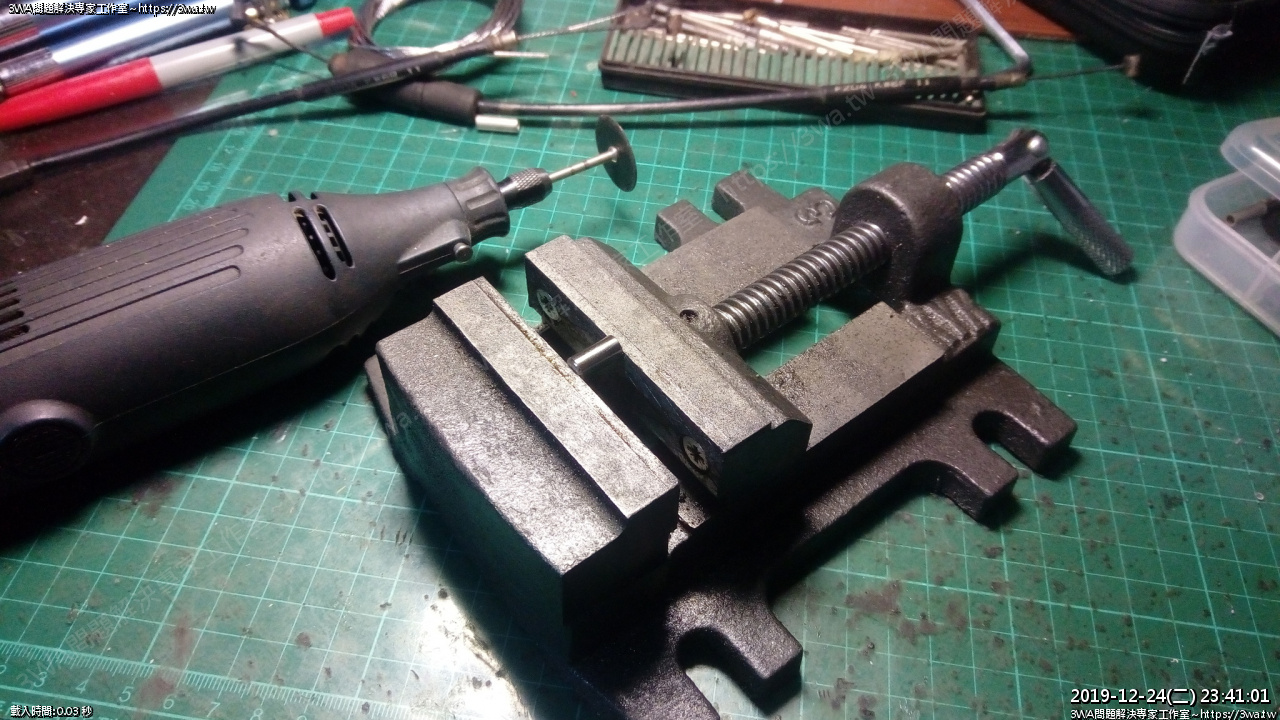

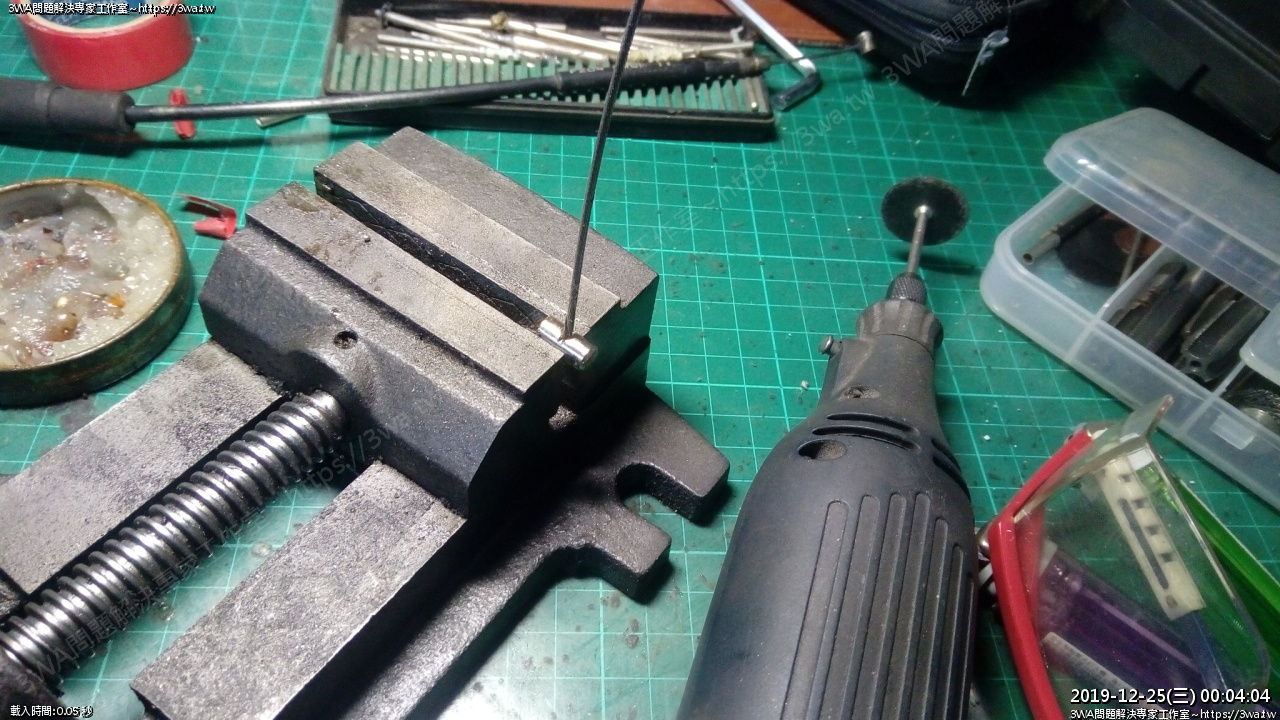

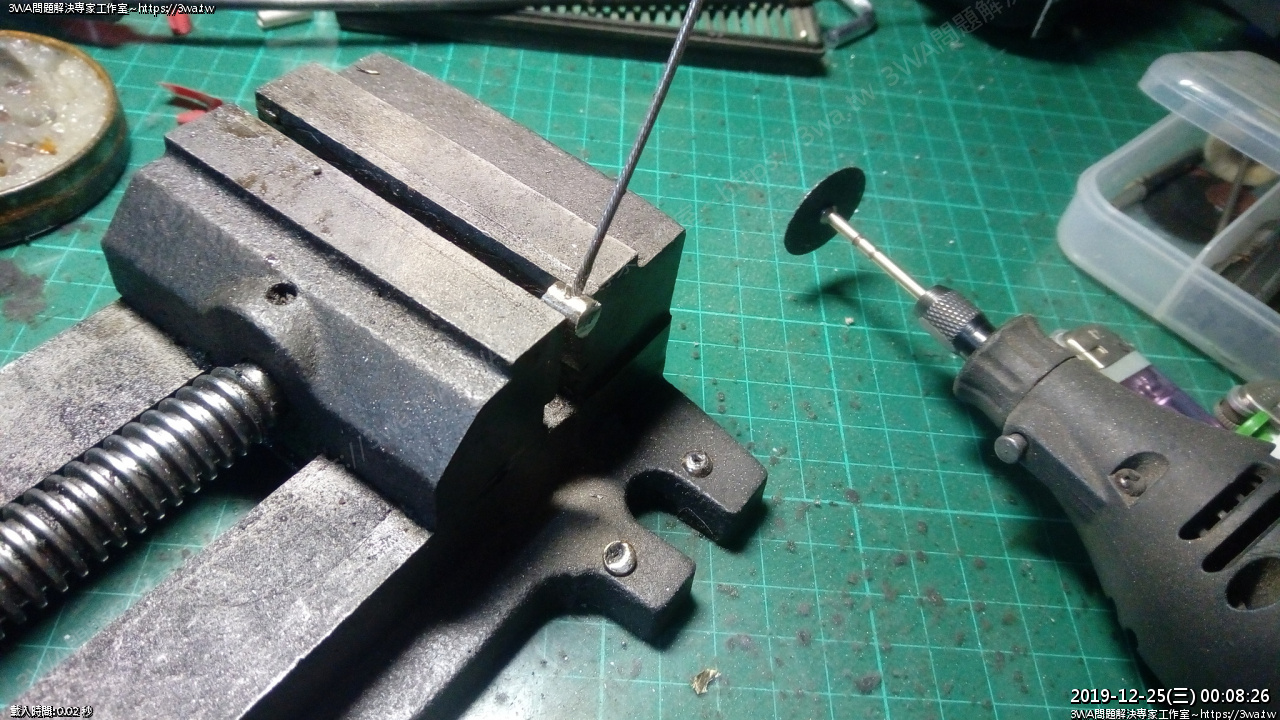

 使用小鋸片

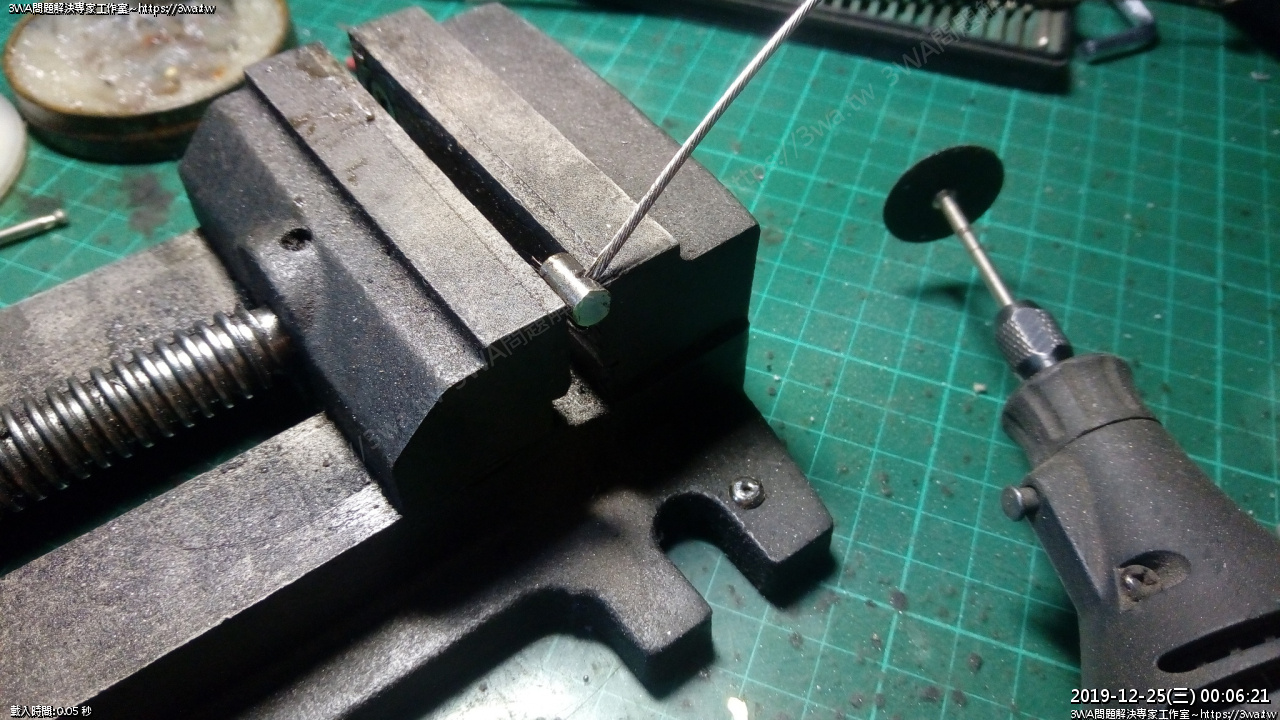

 在中間切一個溝





 鋼索量大概30~31cm

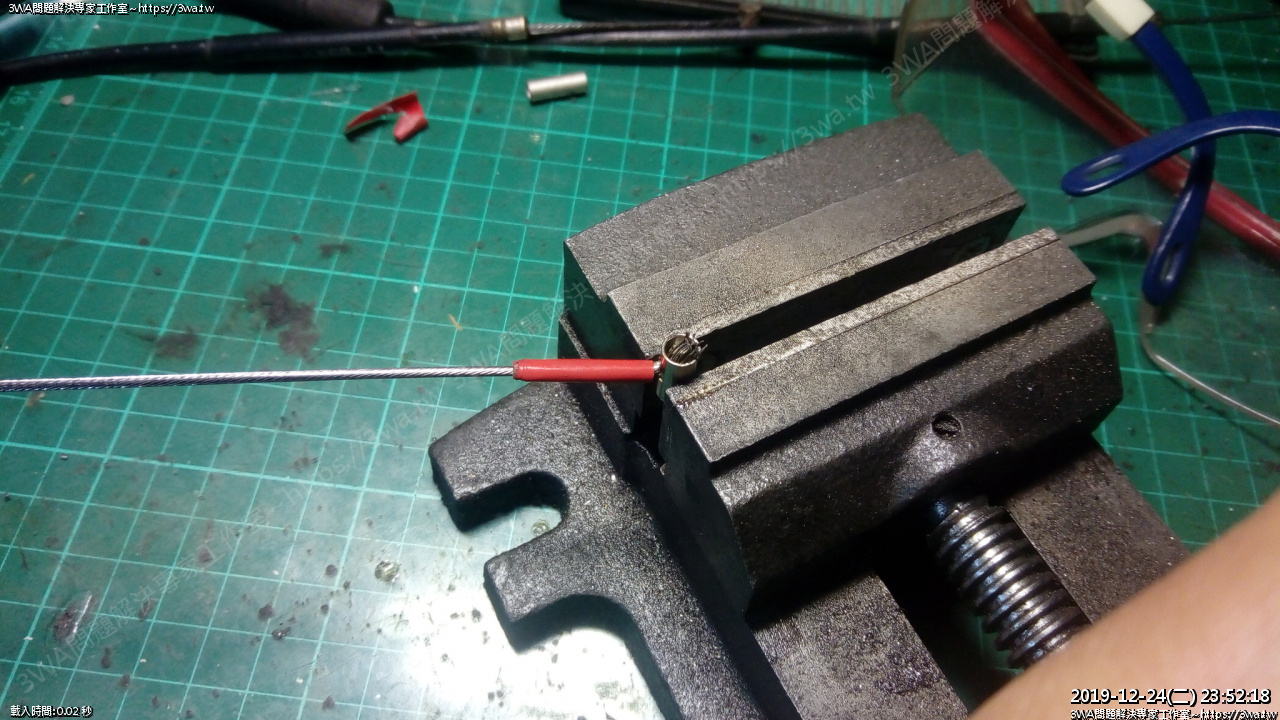

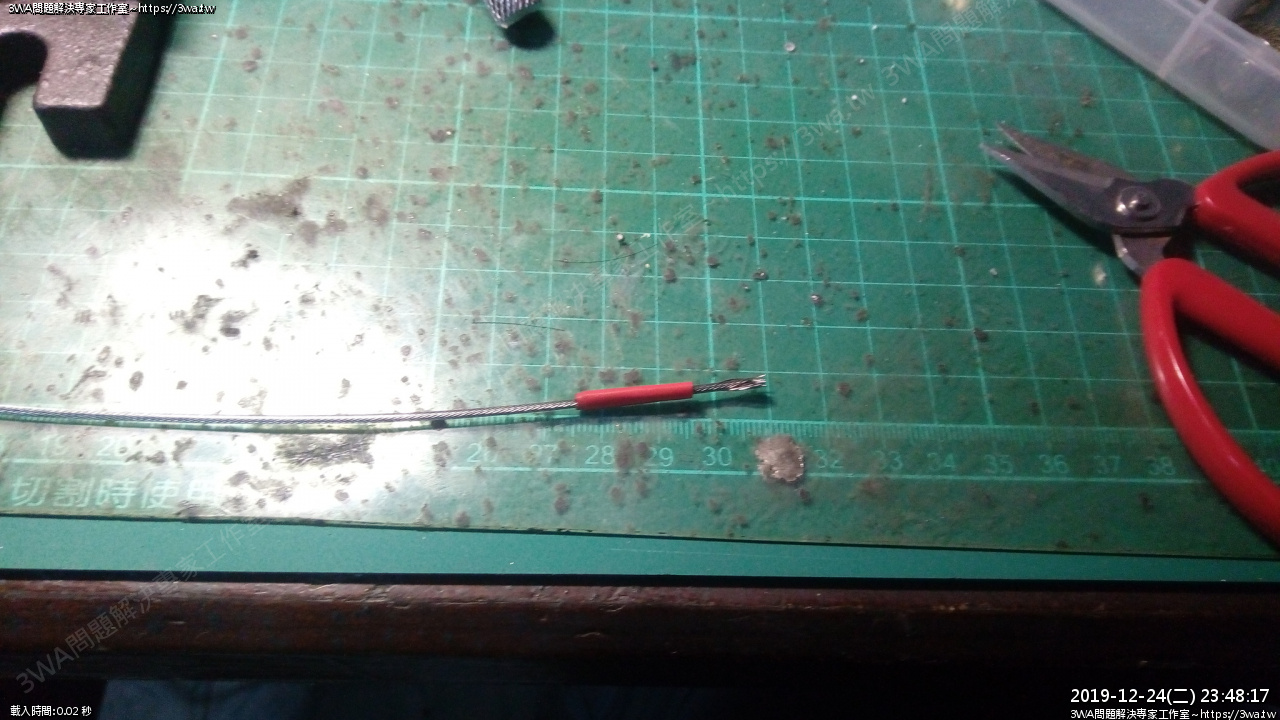

 先抓31cm,包一小段膠布,比較不會散開





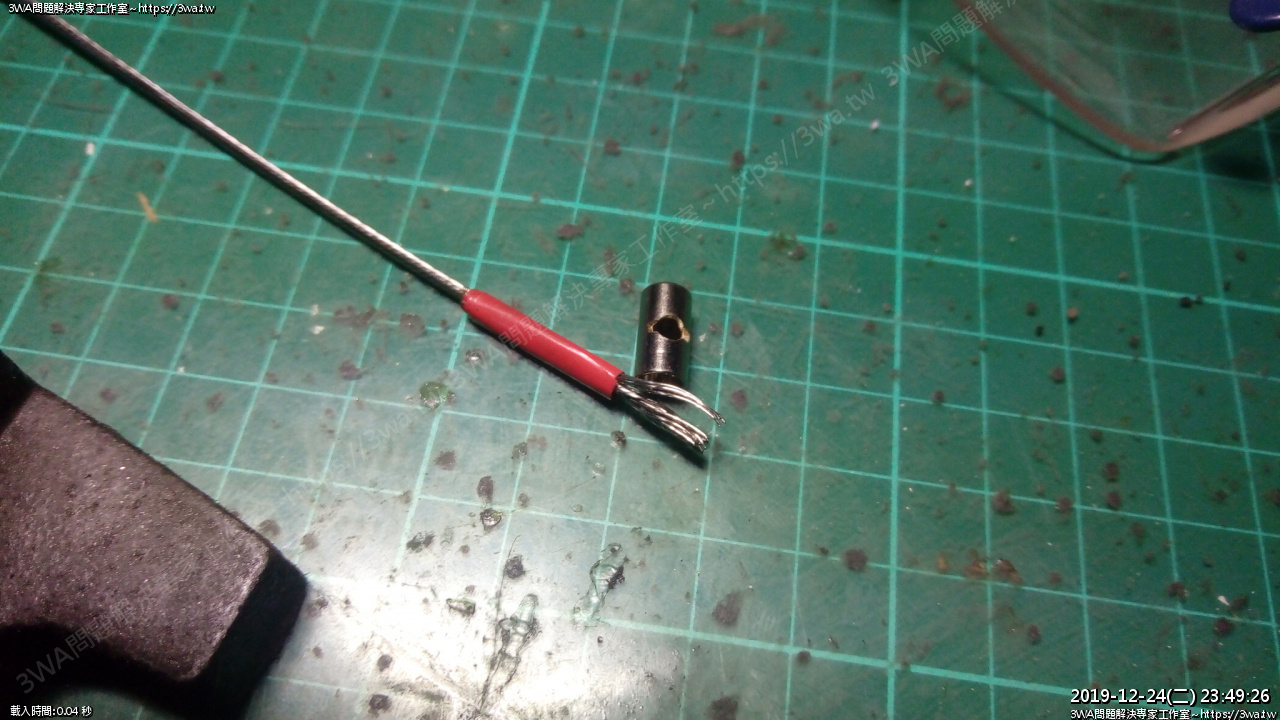

 鋼鎖要裝入前,要弄散,上錫油,這樣吃錫比較牢

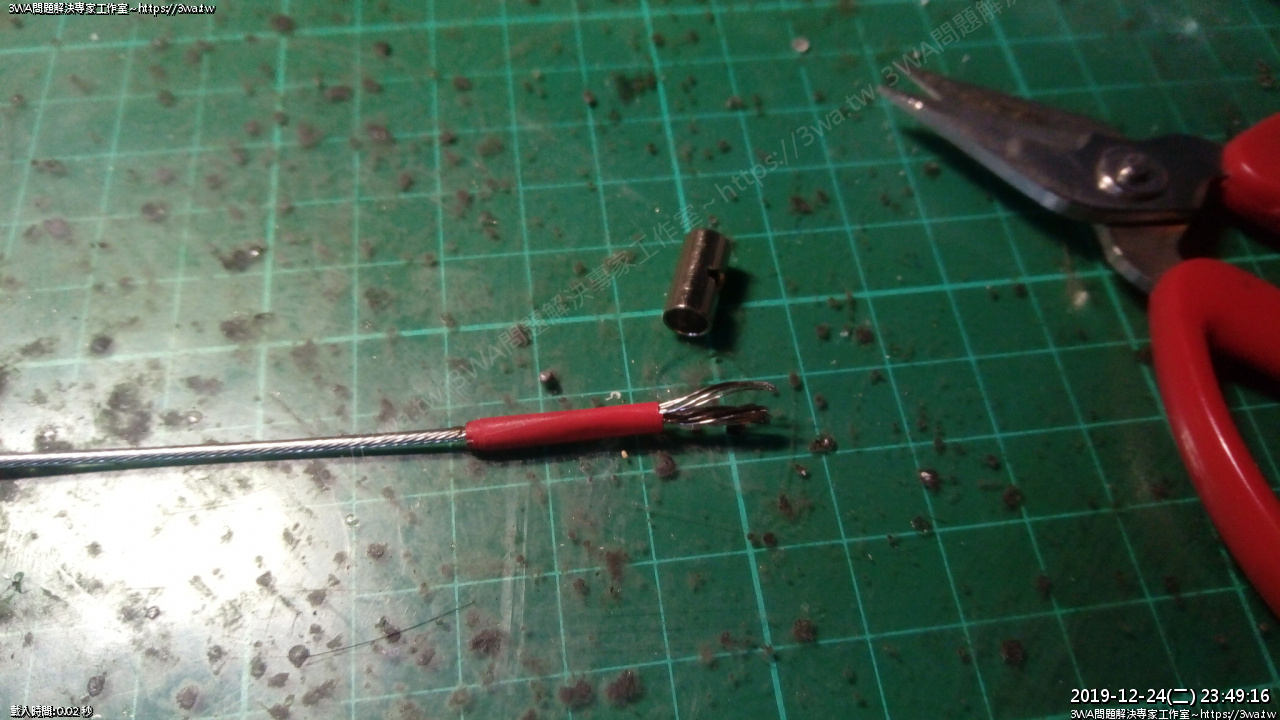

 弄散

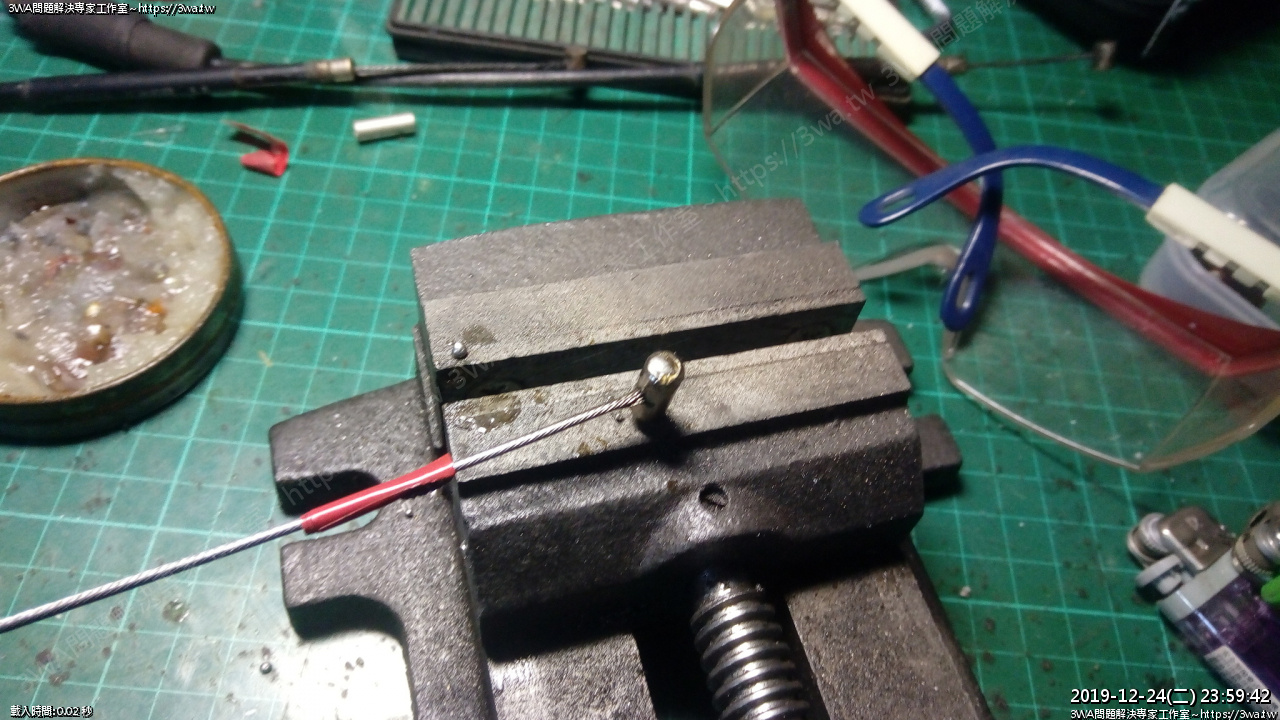

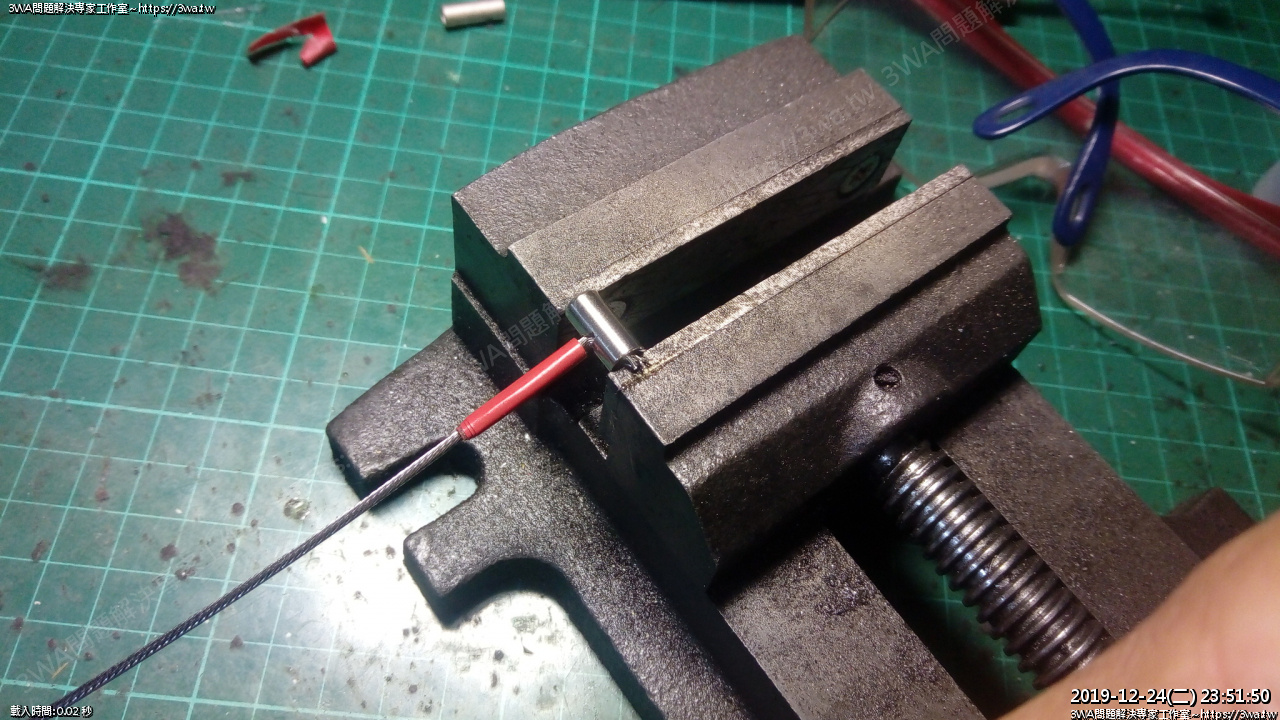

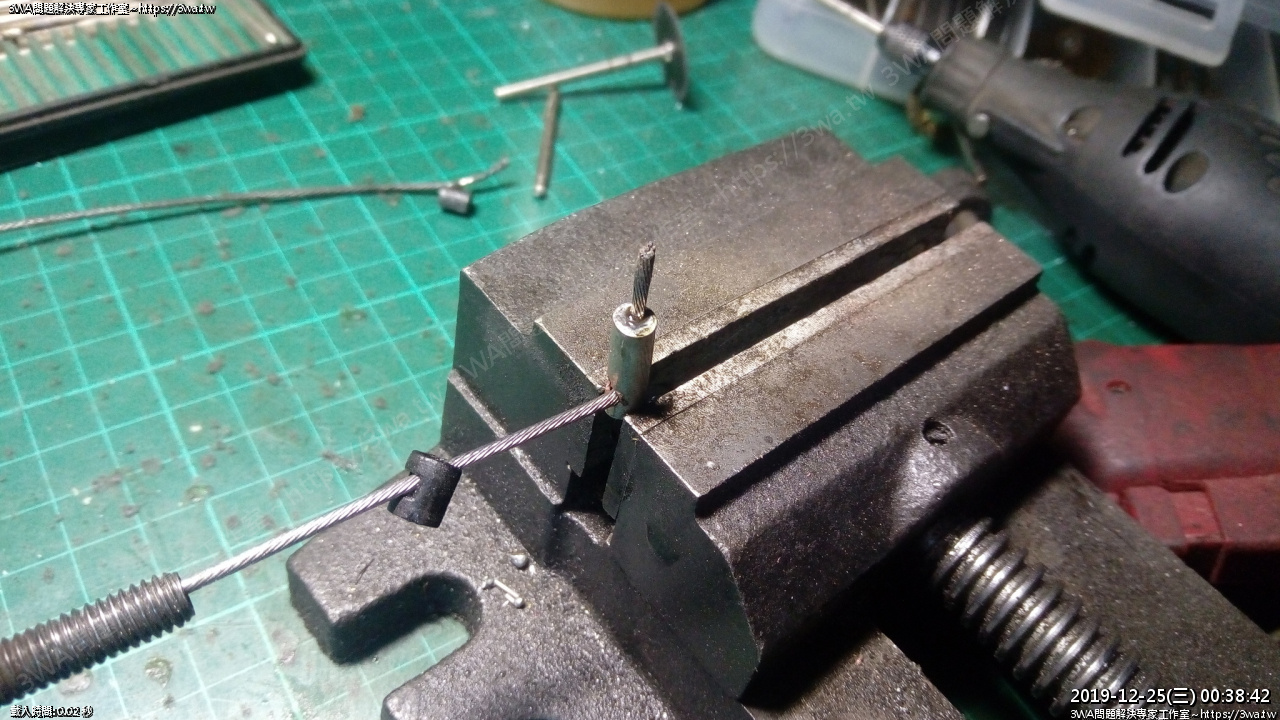

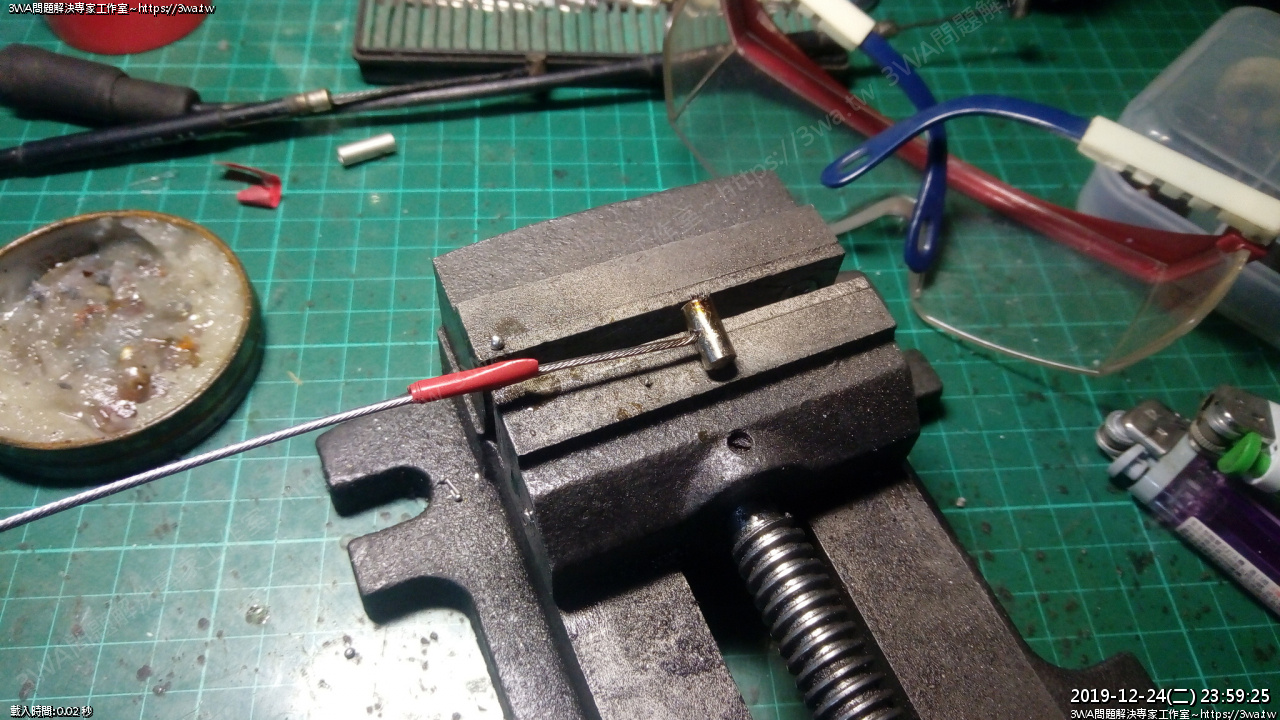

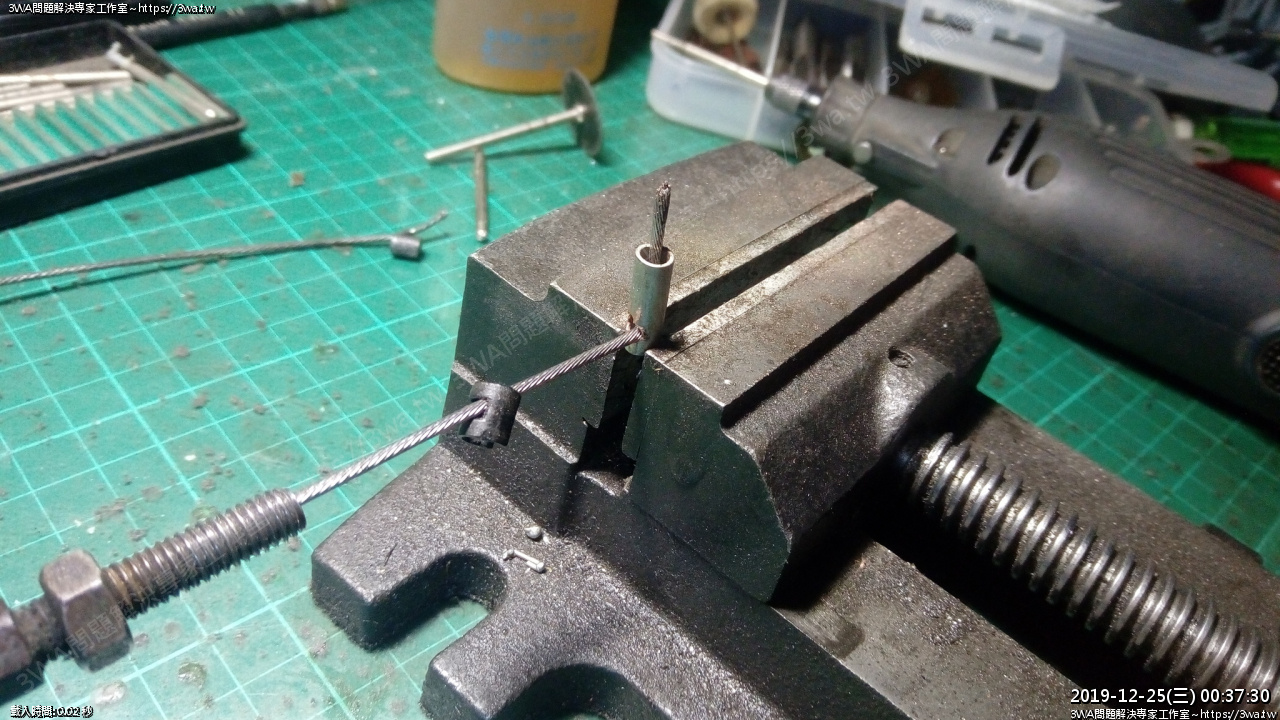

 鋼索插入後,轉90度,配合萬力,折一下就會定型





 上錫油,這樣加熱比較方便

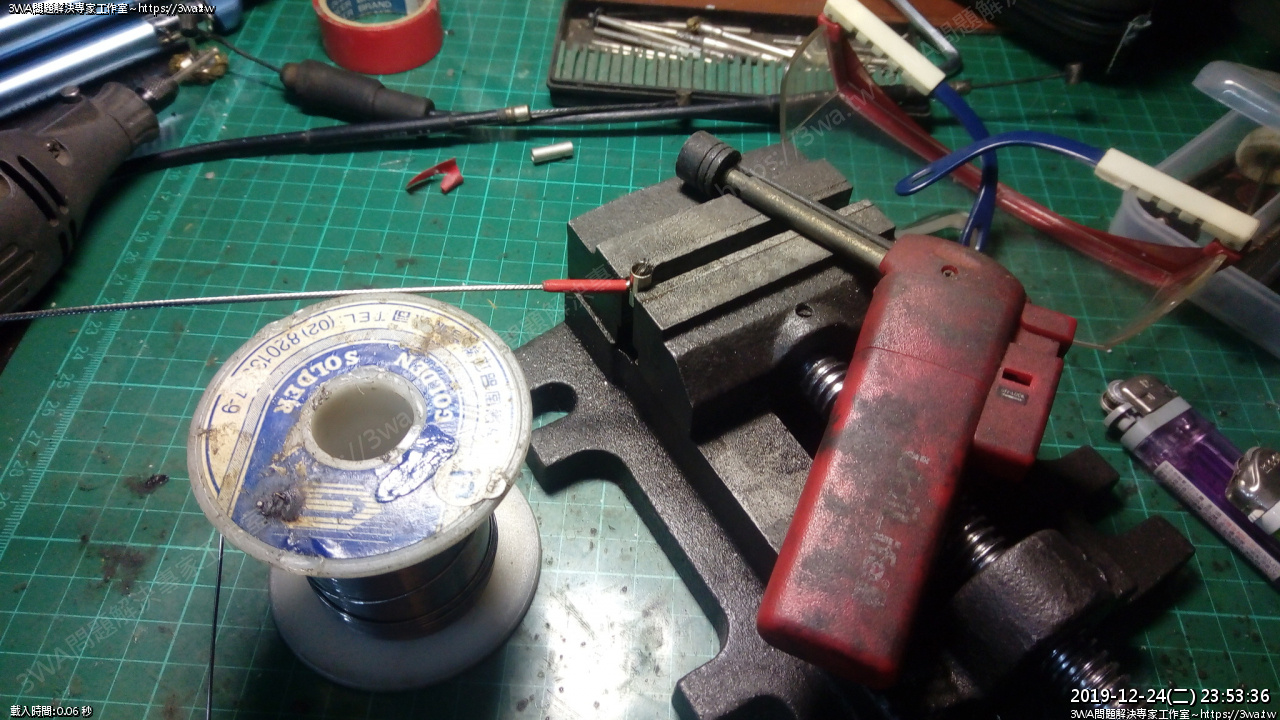

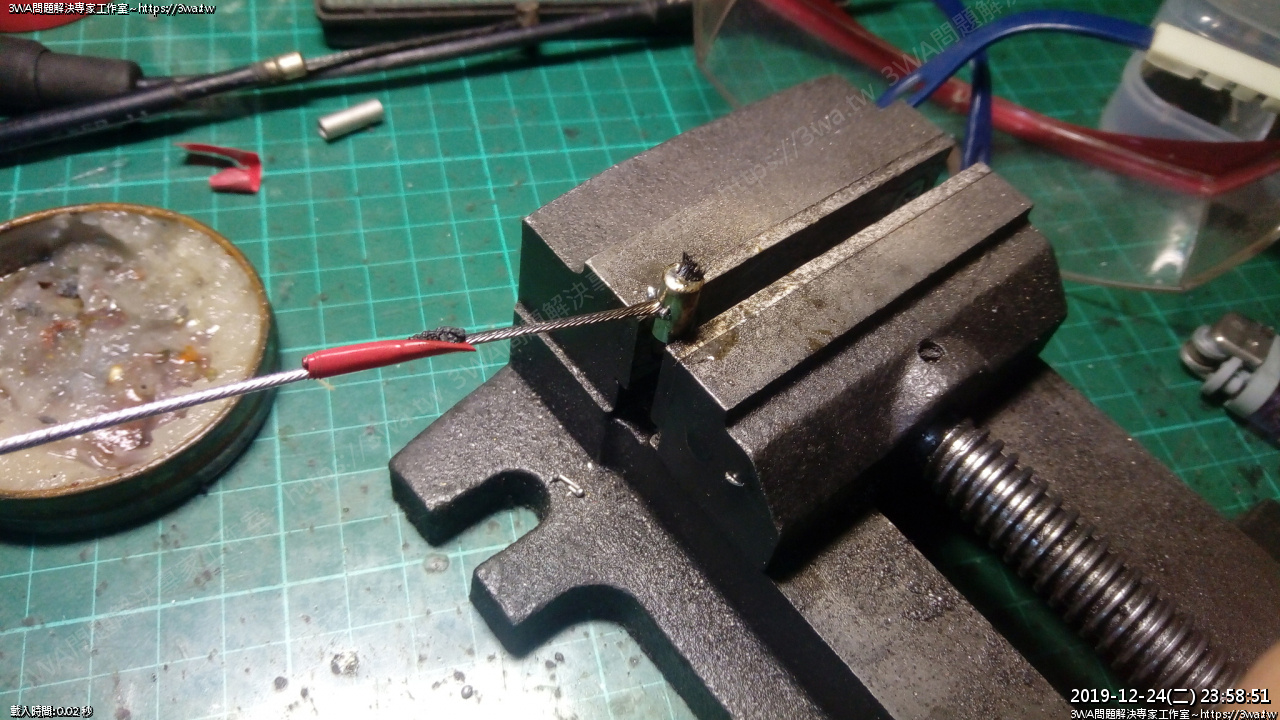

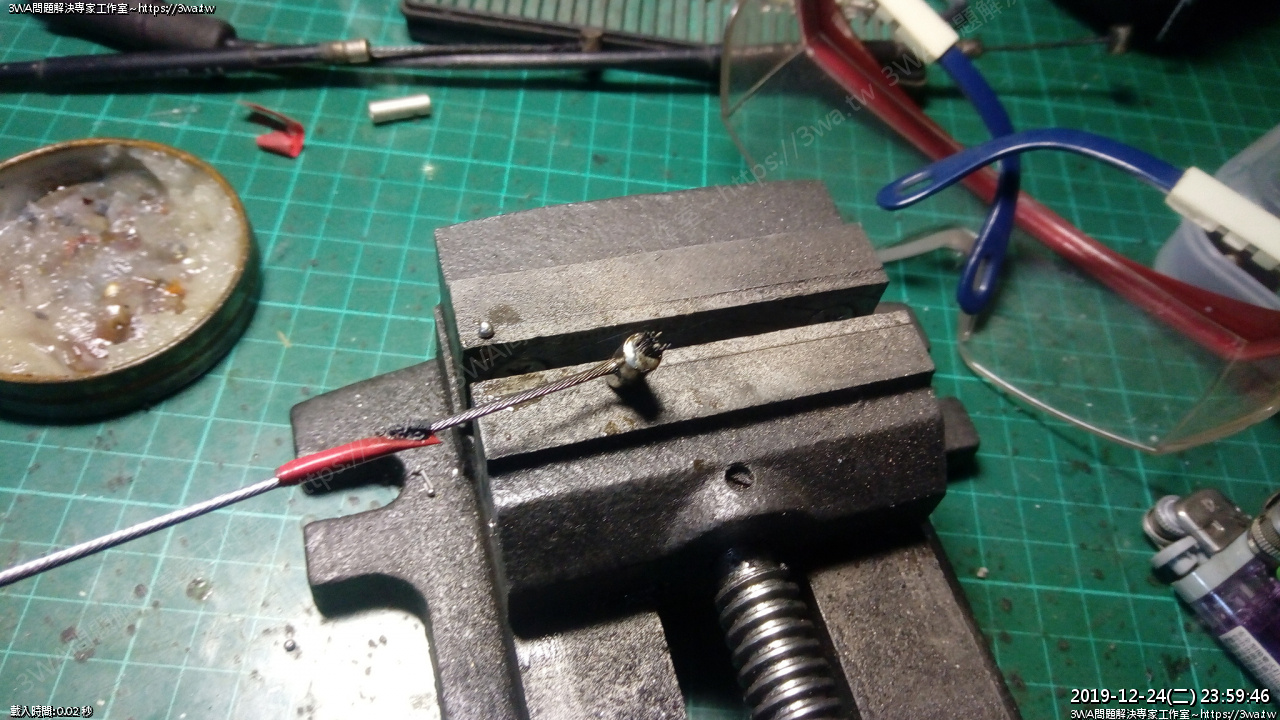

 用噴火型打火機,配合焊錫





 烤一下就吃錫了,一直加錫加到滿出來





焊好了





 另一面





 有鋼索穿出來的這邊

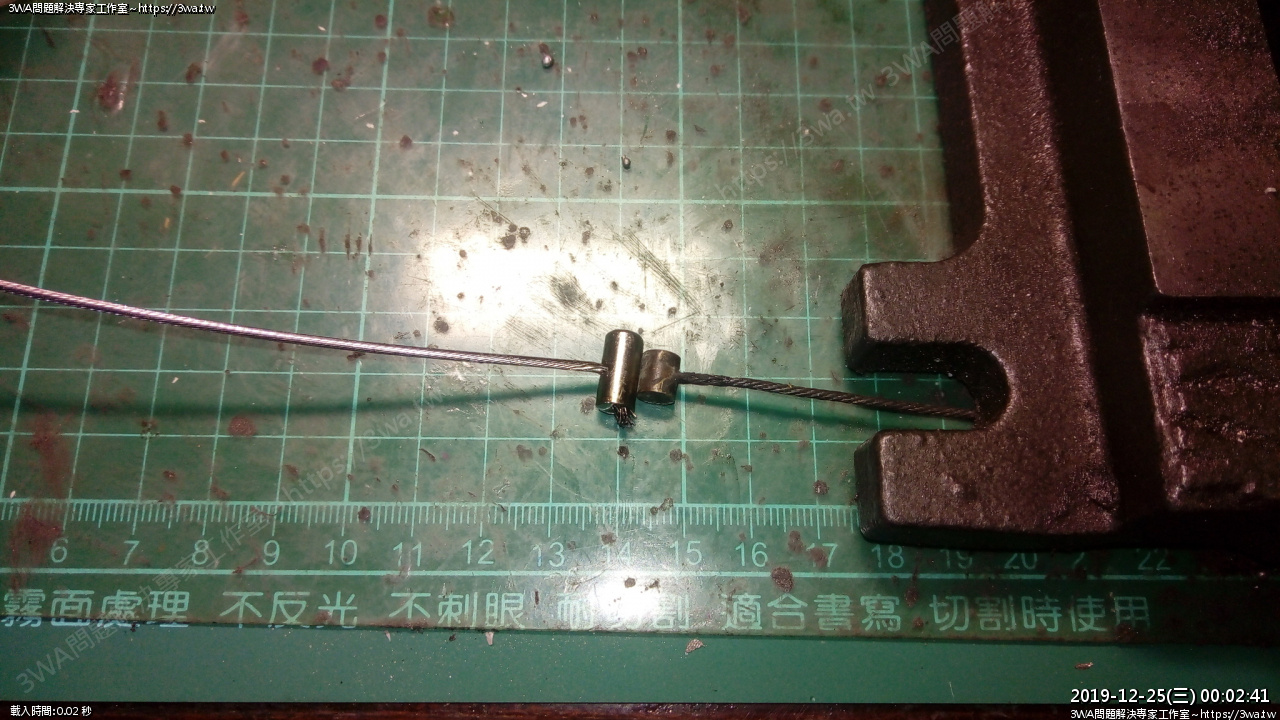

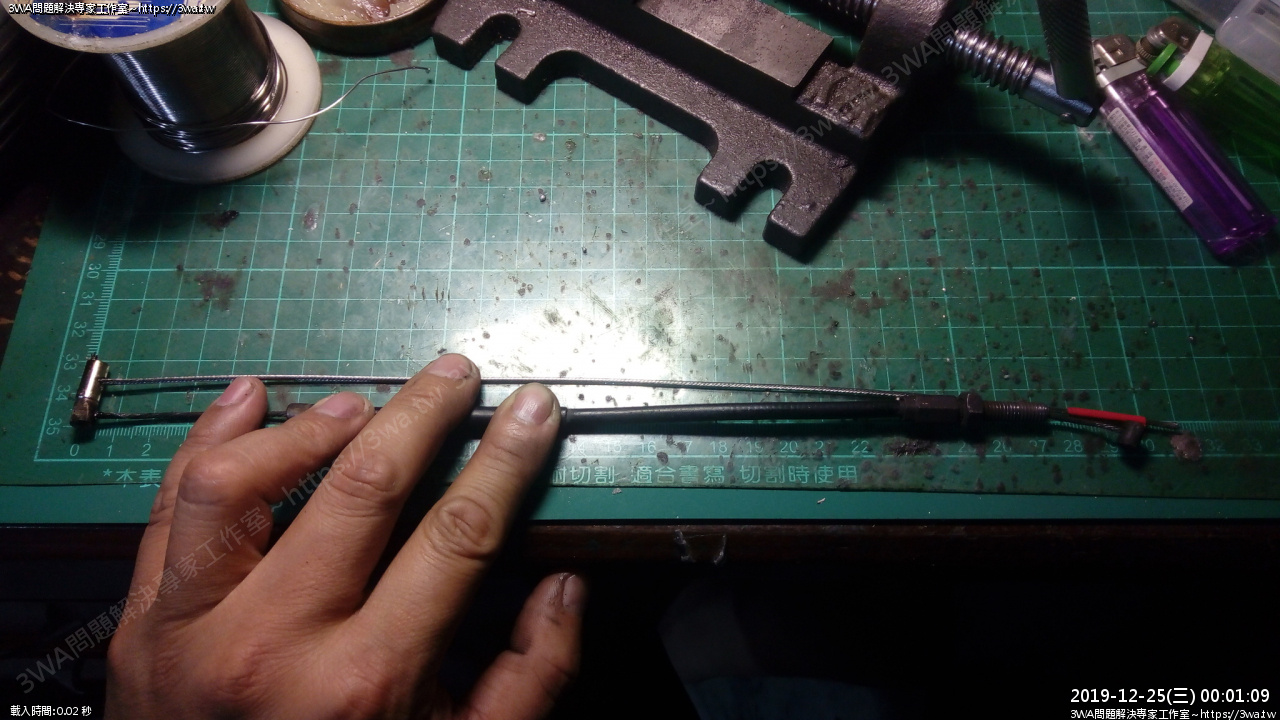

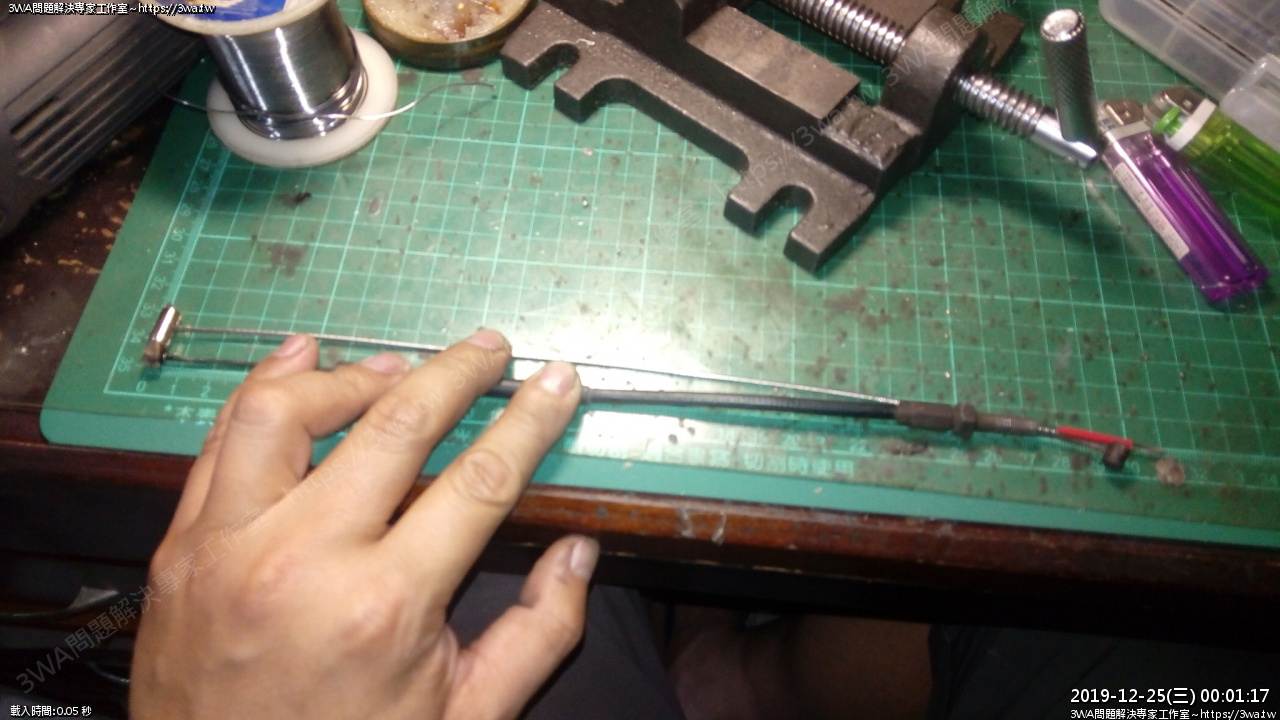

 再度確認長度





然後確認凸出超過多少

(其實不講究的話,不切應該也沒關係,因為RC輪的空間還滿大的)

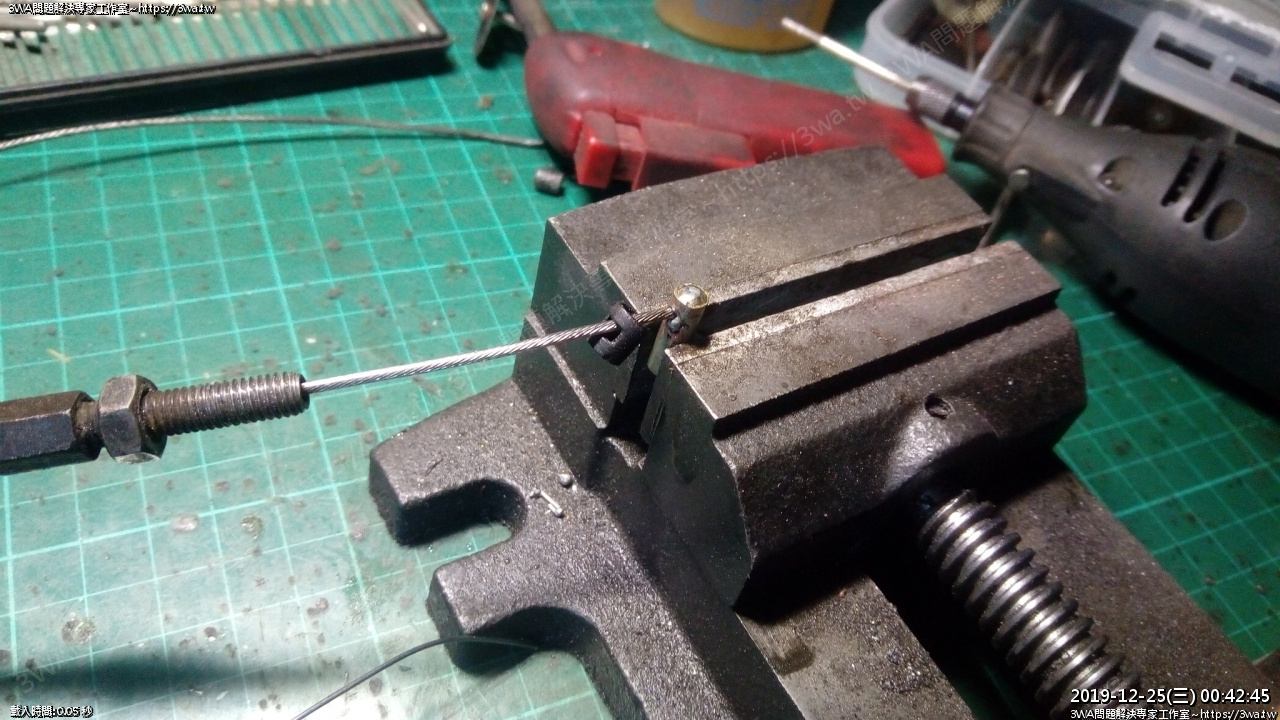

 要切的話,就用萬力夾好





 切開





 切面相當平整,裡面的錫有上滿就是滿錫





 切另一面

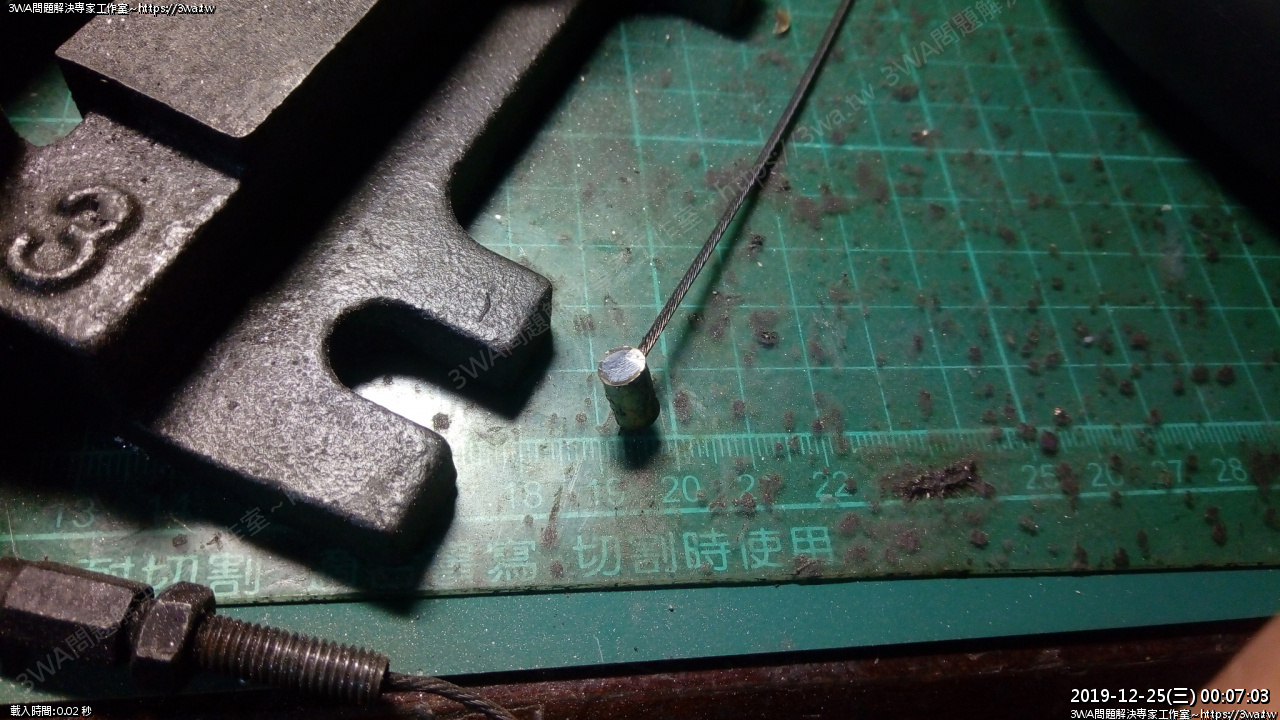

切好了





 這面中間有鋼索





 接下來要切原本的RC鋼索了,需要勇氣





 夾好





 切開





另一邊這端是接 RC 輪盤的,有一個活動扣,用夾子夾著二端,一字翹一下就會下來

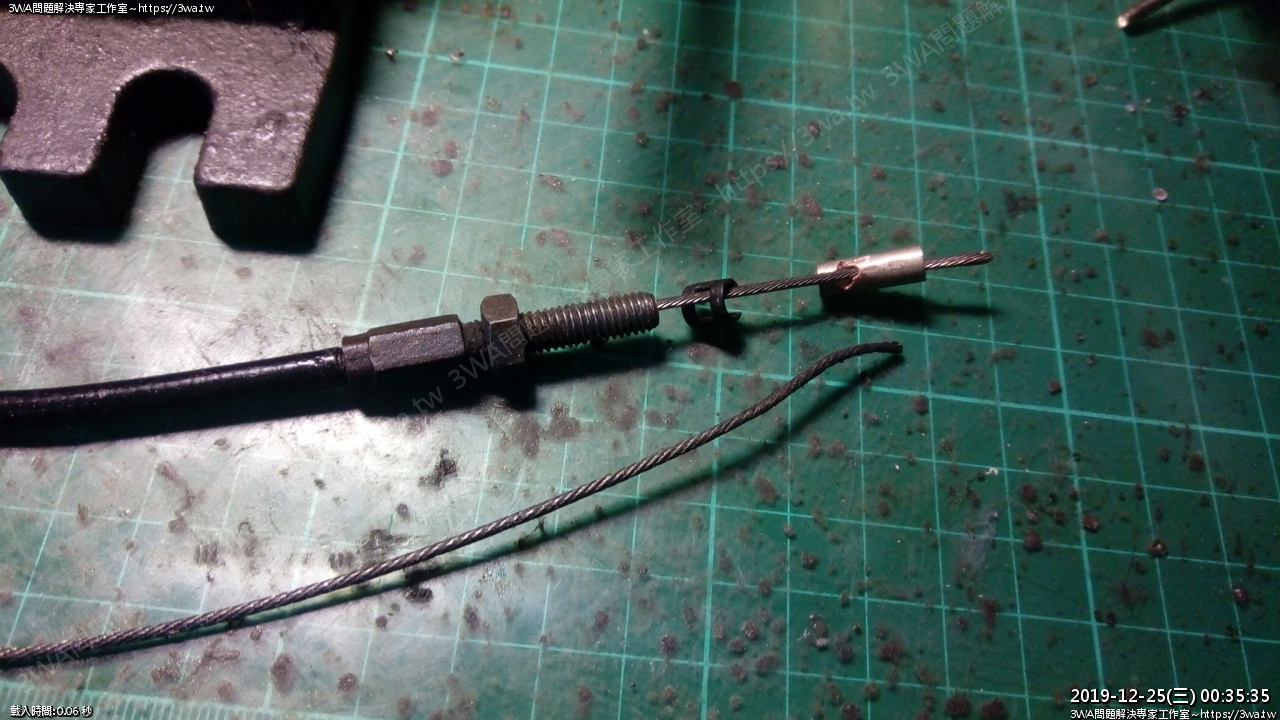

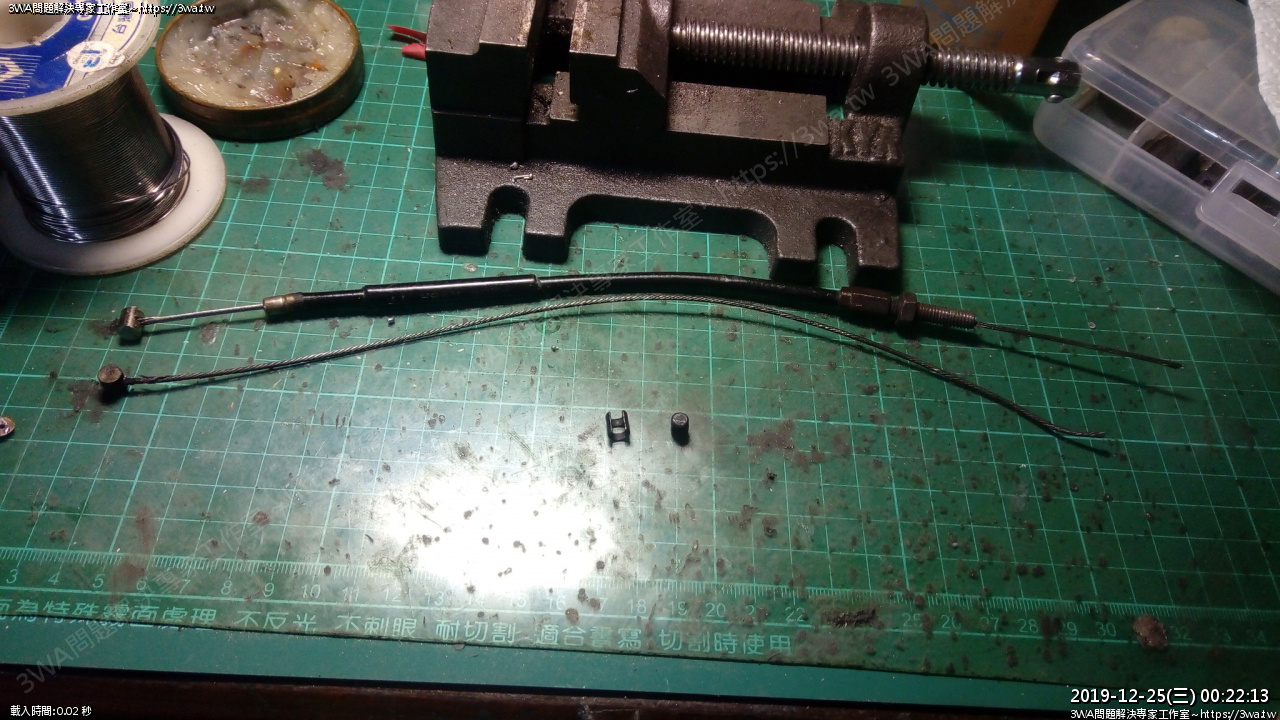

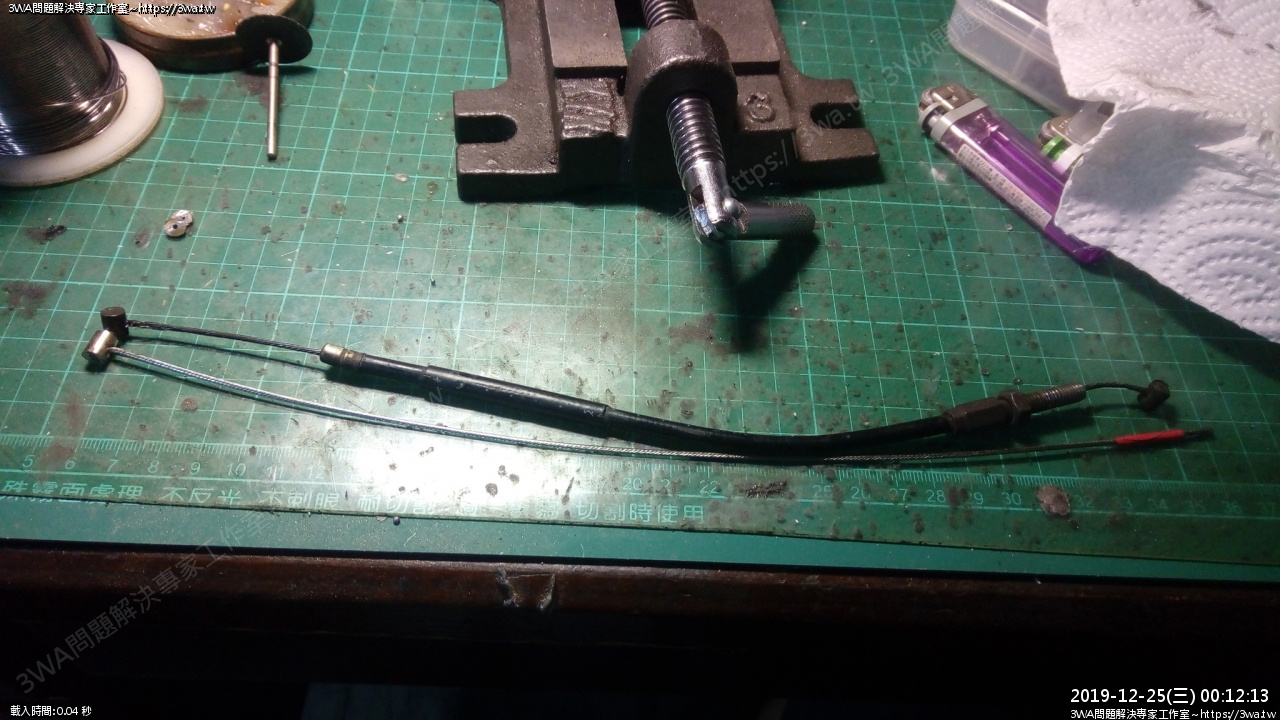

把舊的鋼索抽出,新做好的鋼索,穿過去

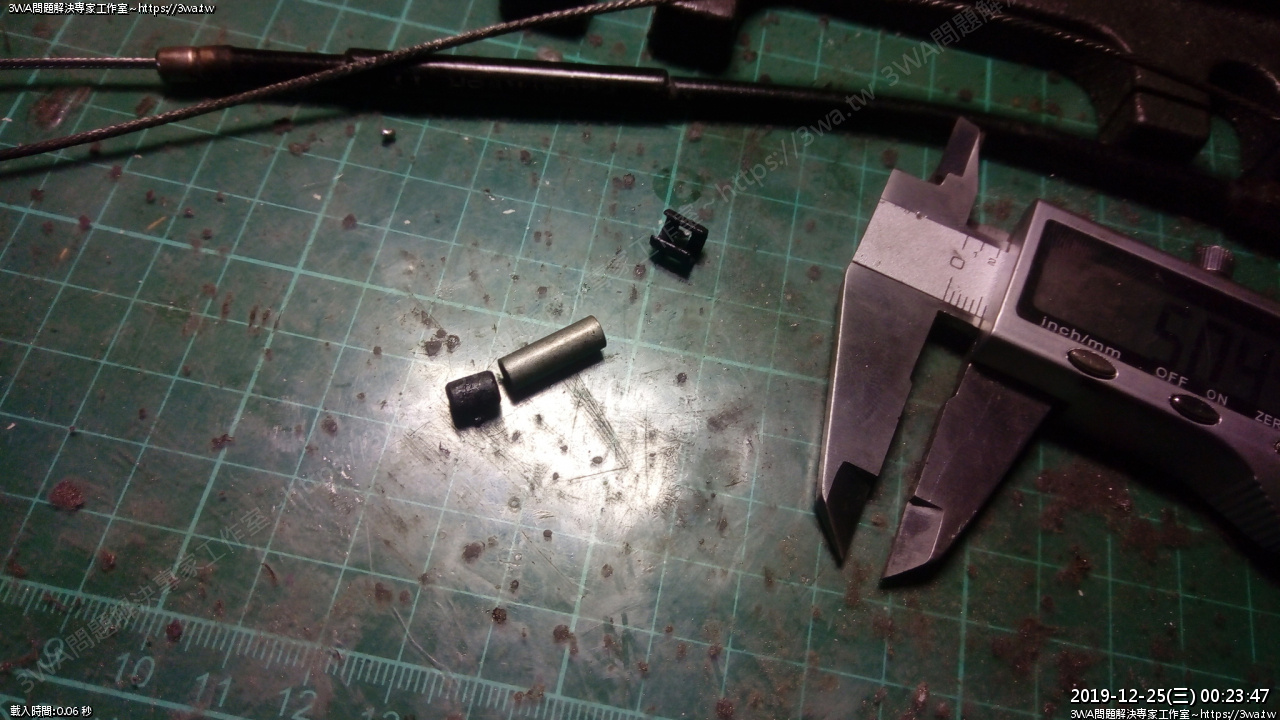

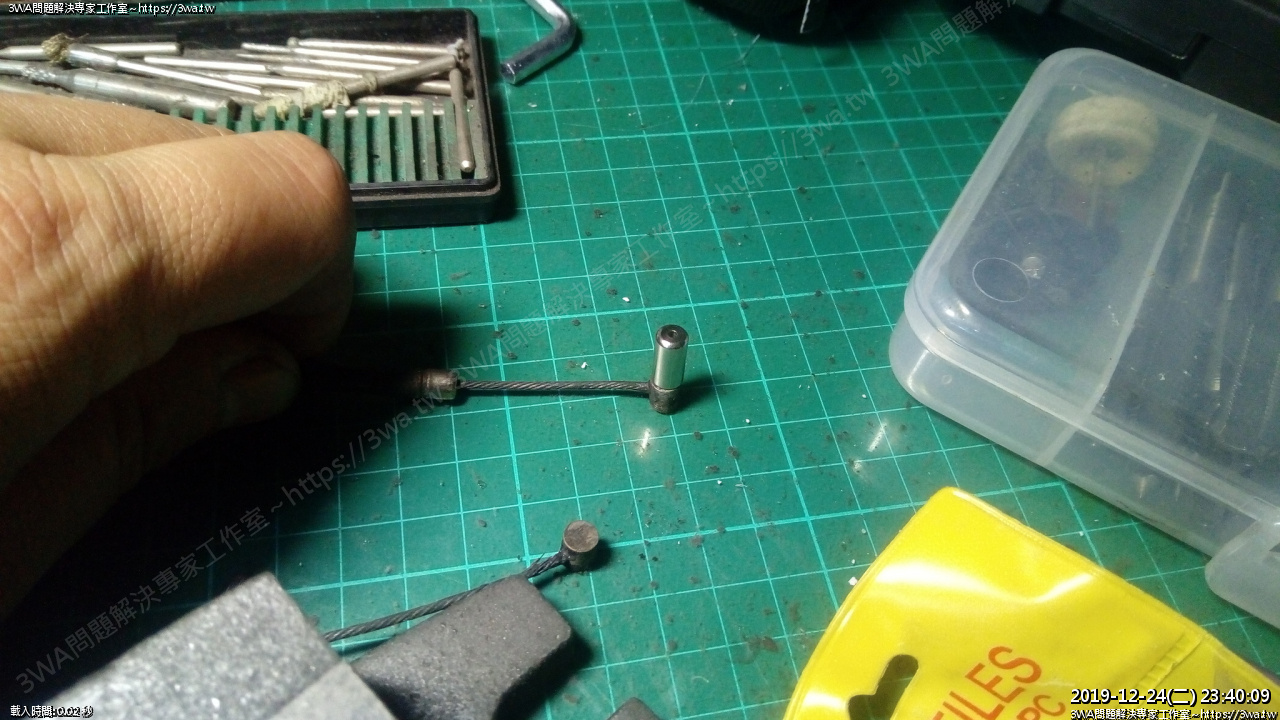

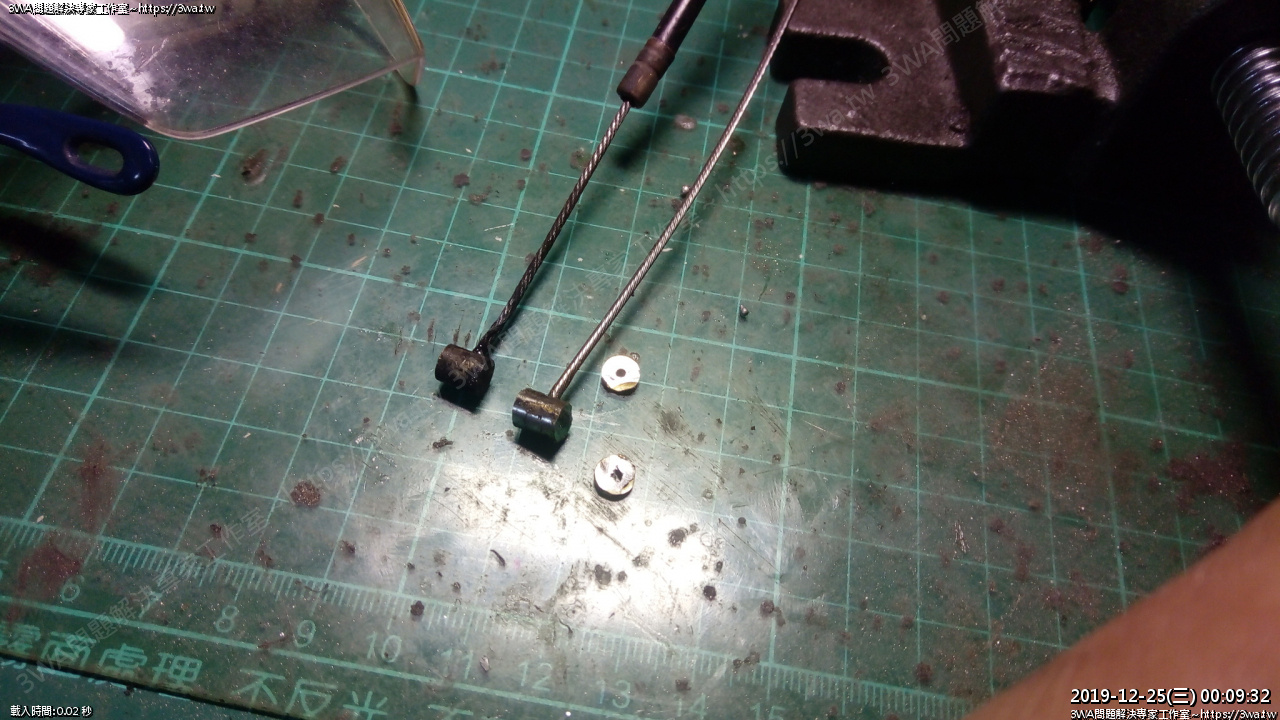

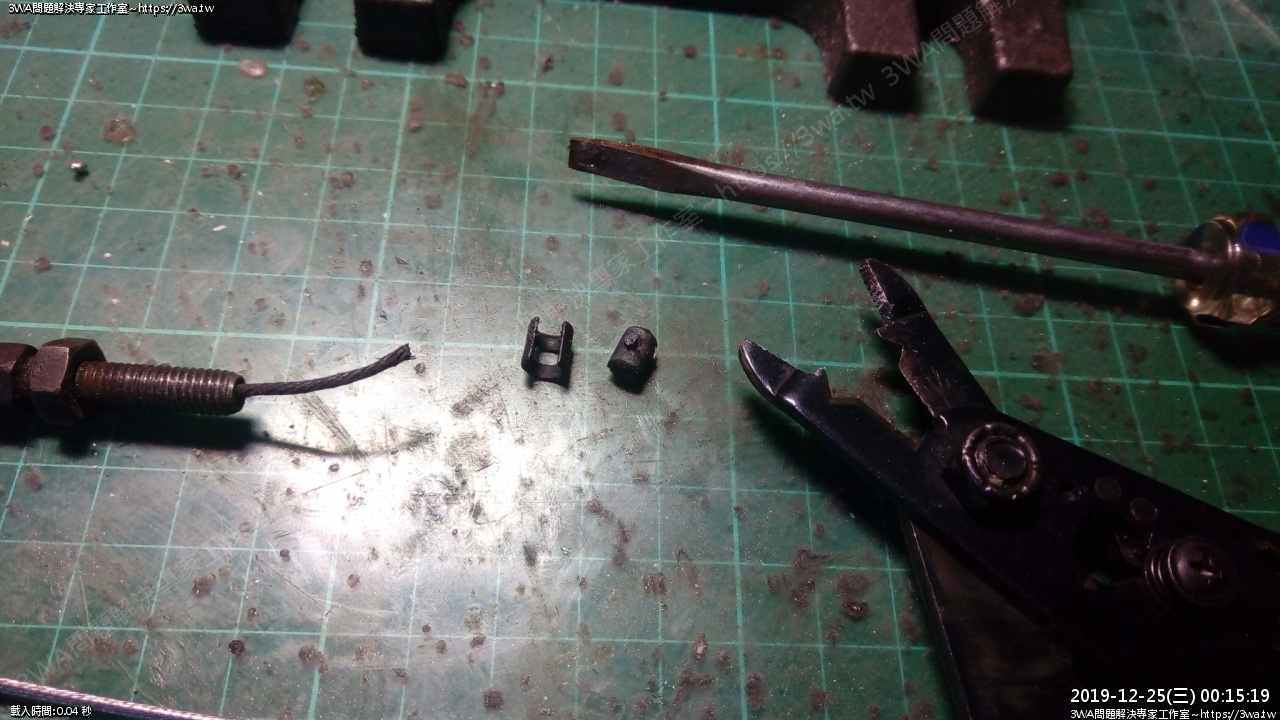

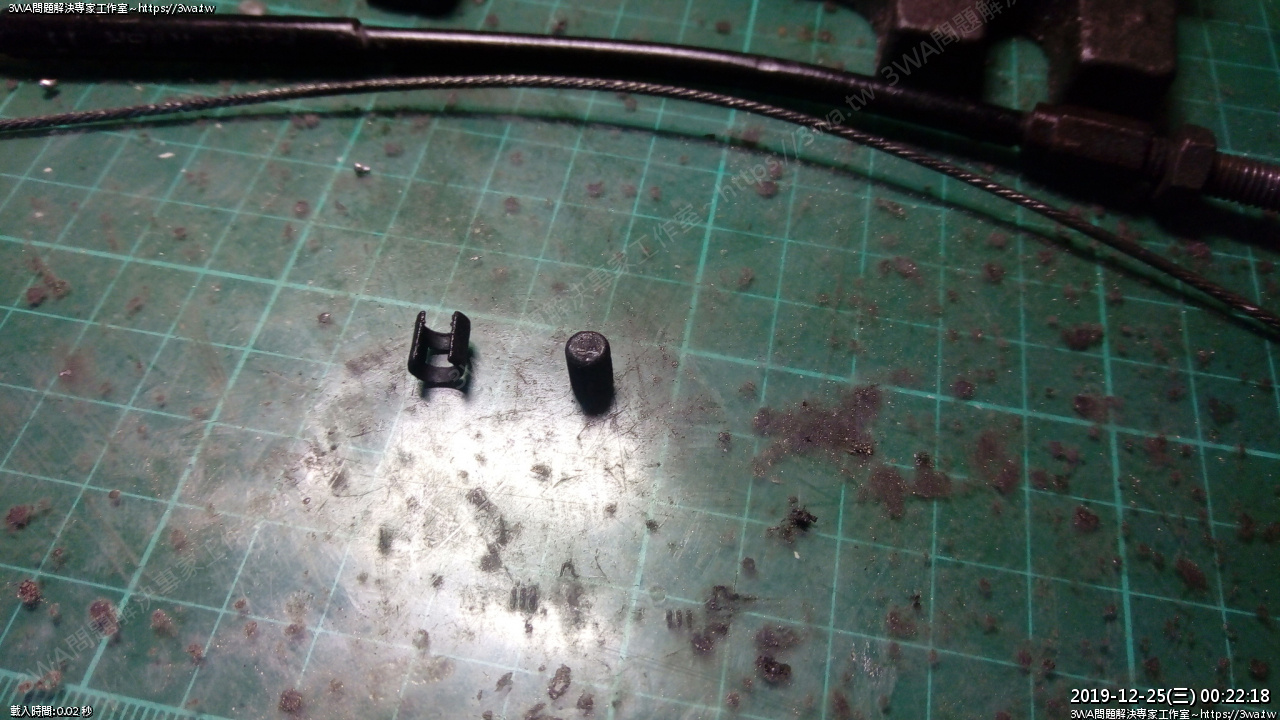

 切下來的頭

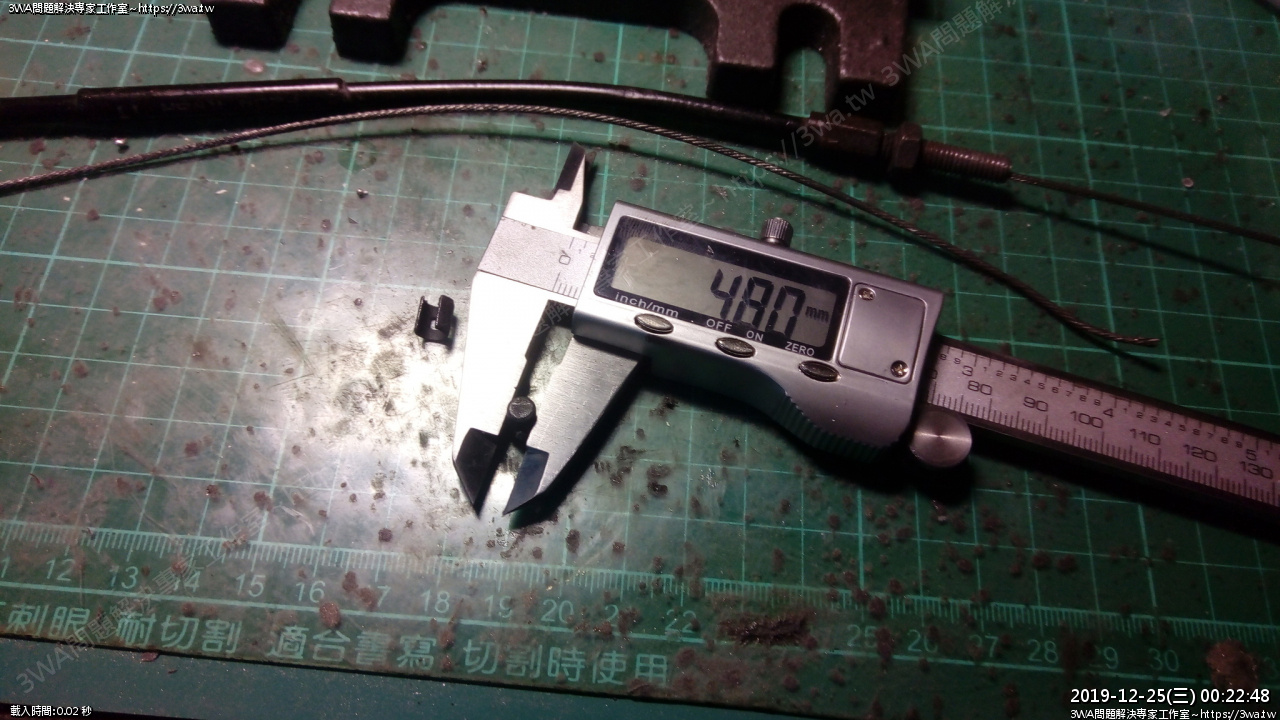

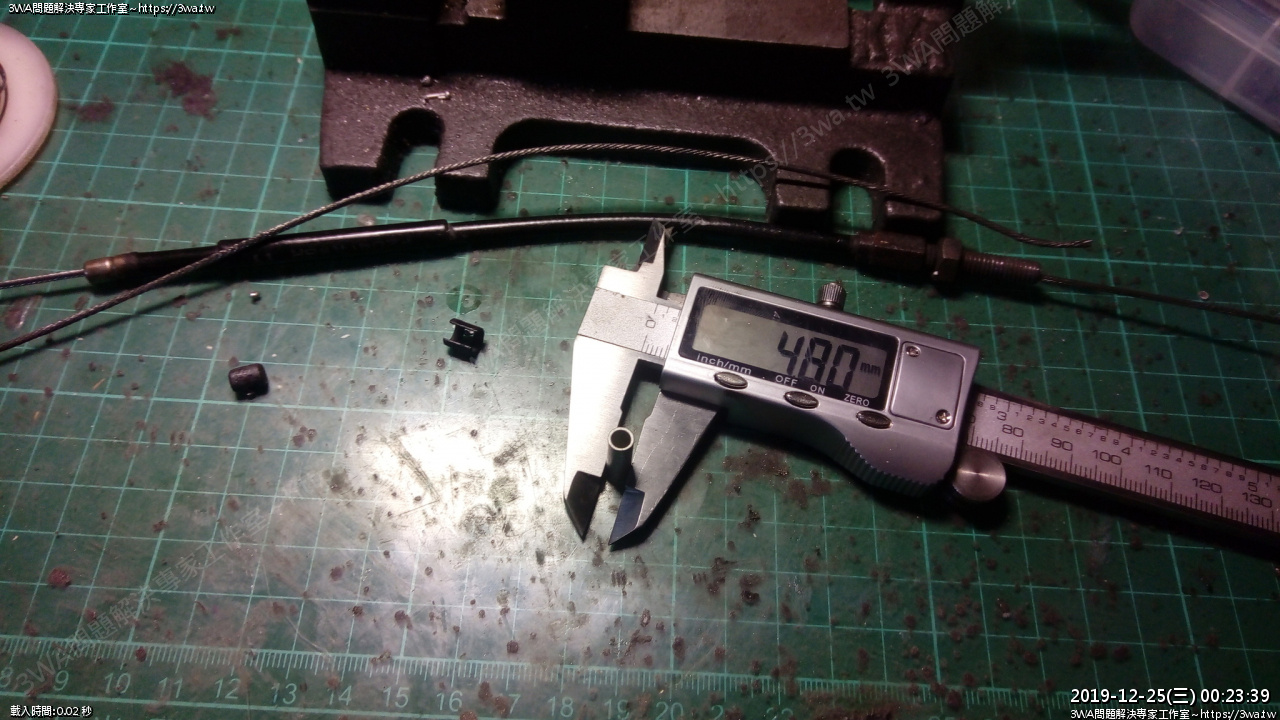

 量起來是 4.8mm

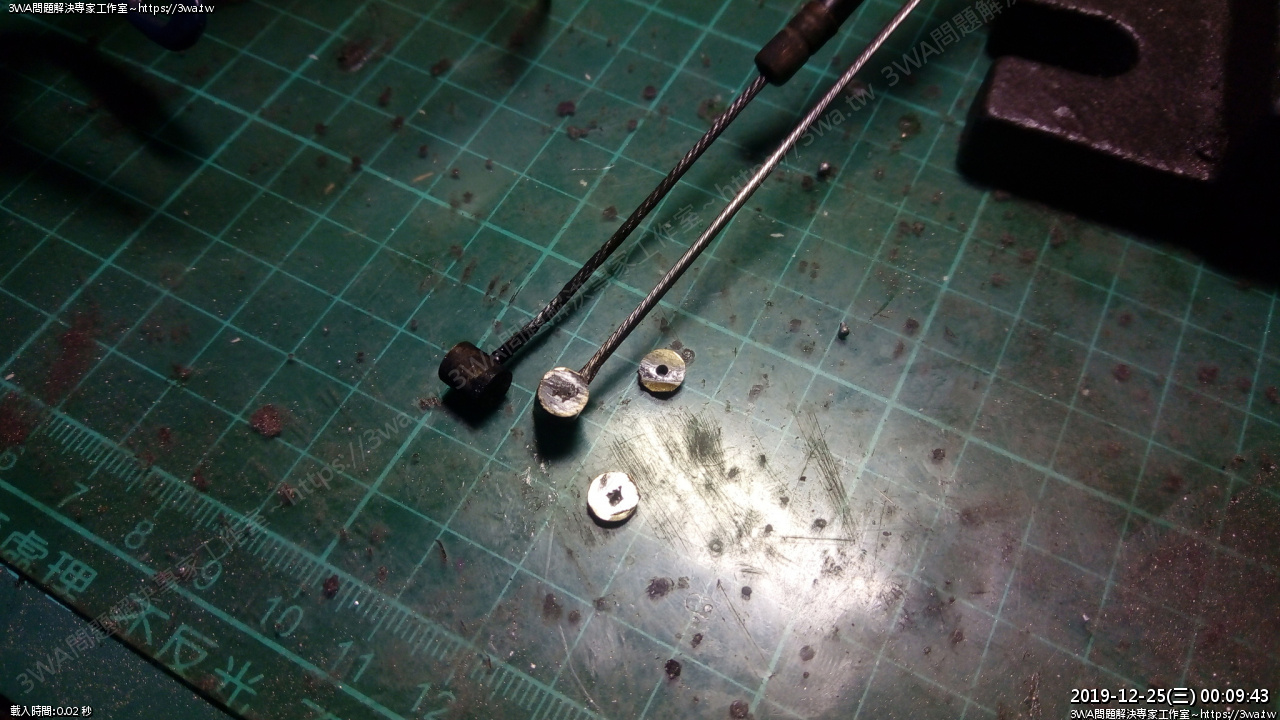

 電子材料行買到的銅柱,也是 4.8mm





一樣大

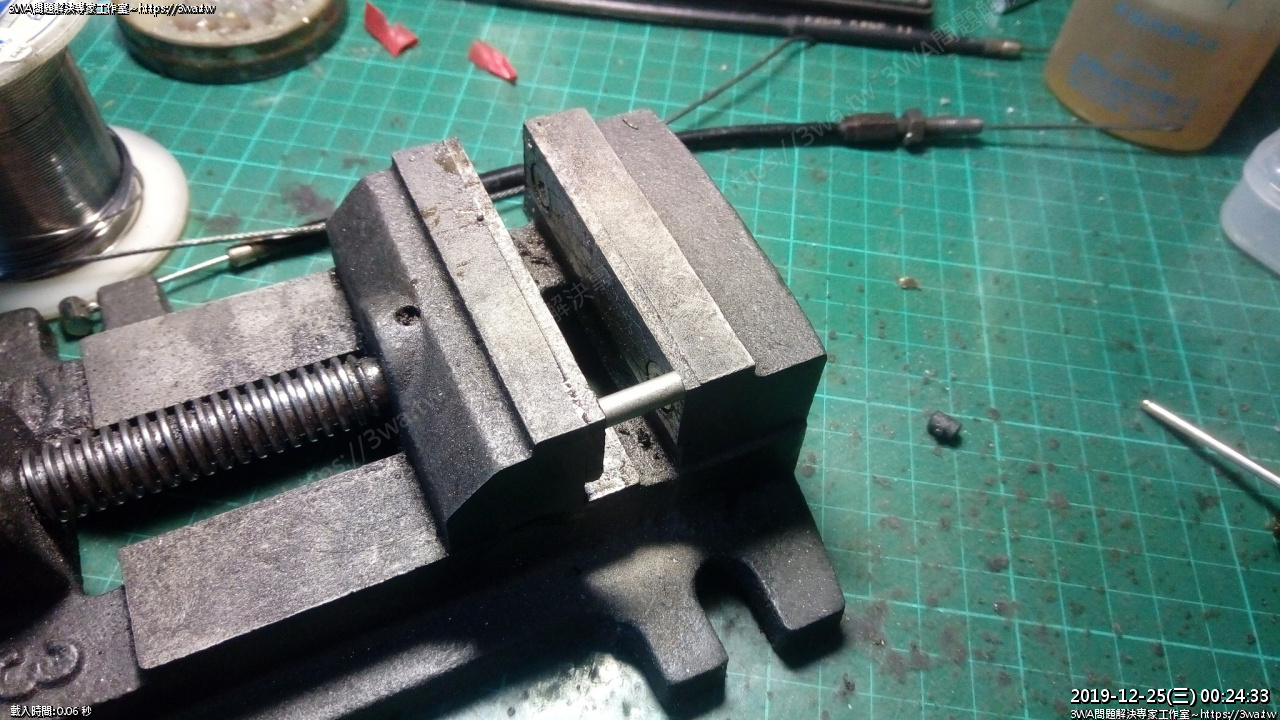

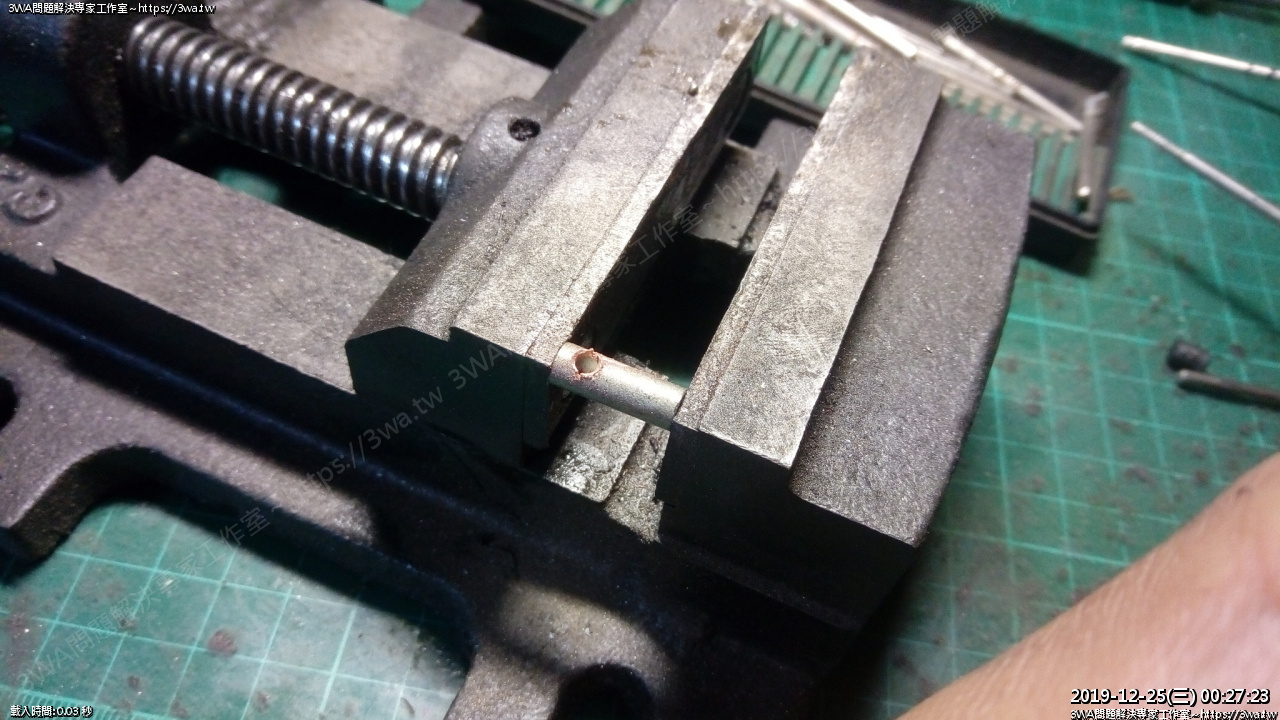

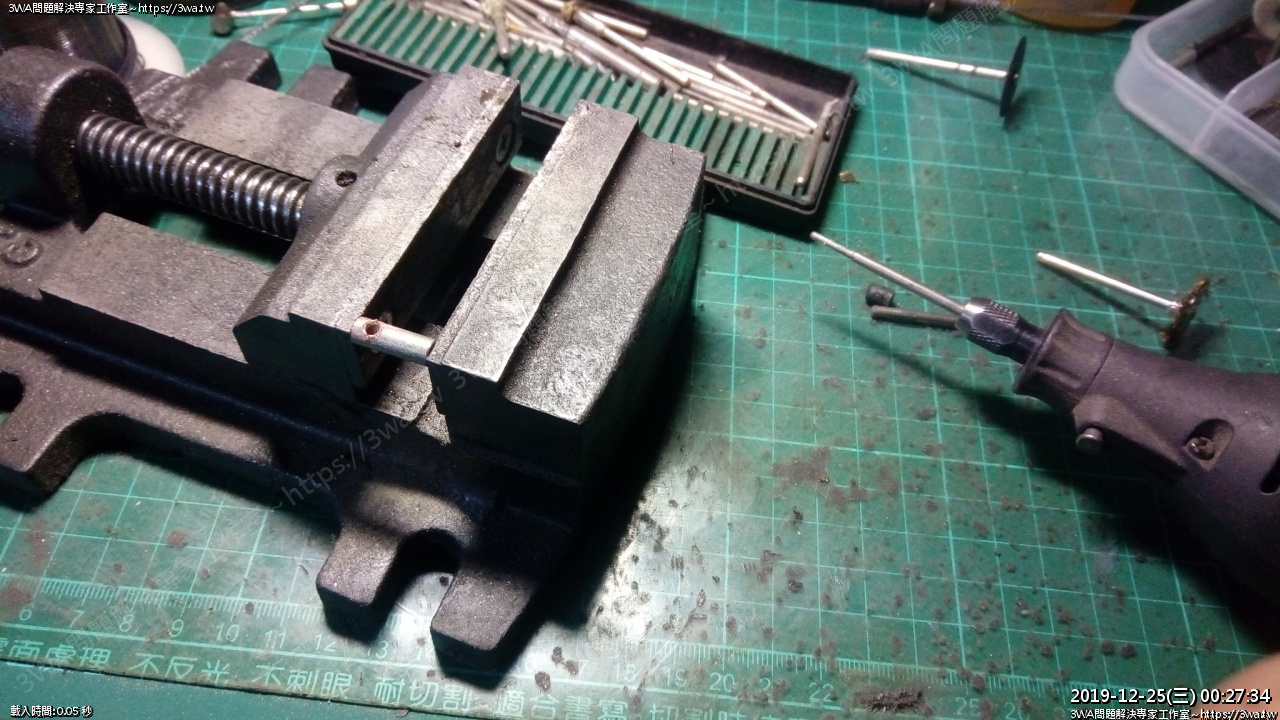

 一樣,夾好

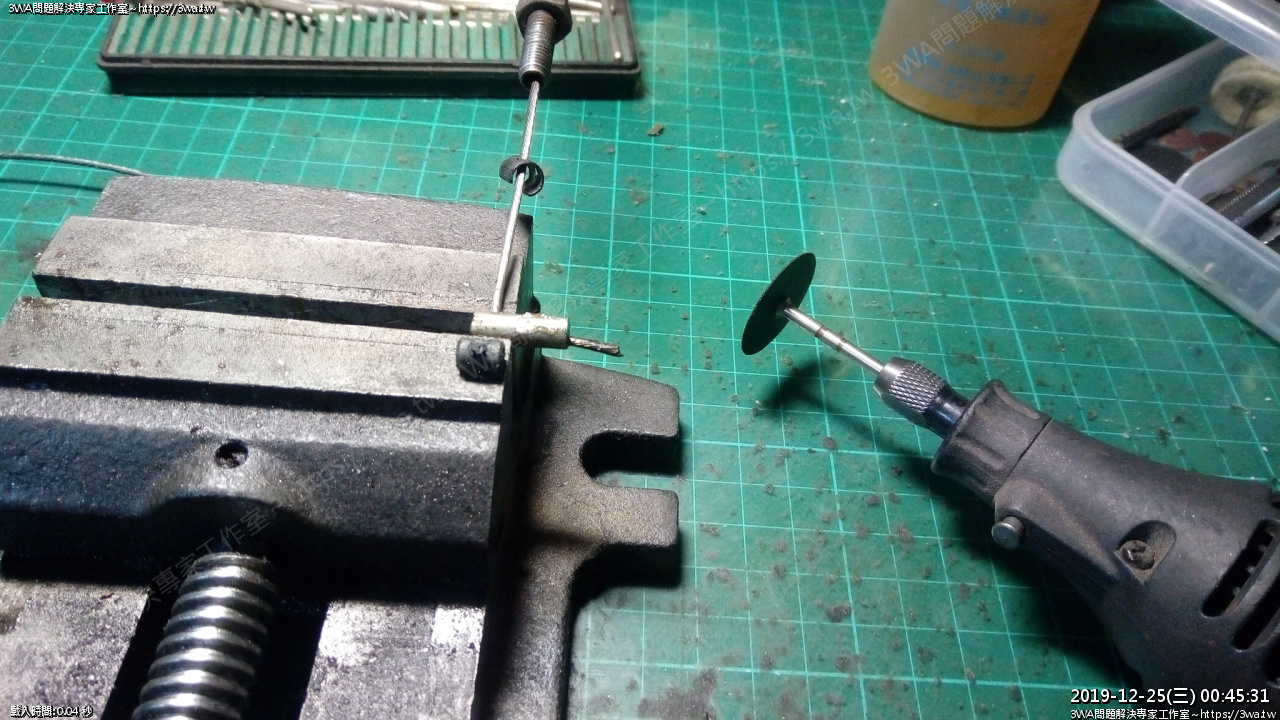

 這次比較小,洞打在旁邊,這樣只要切一邊即可

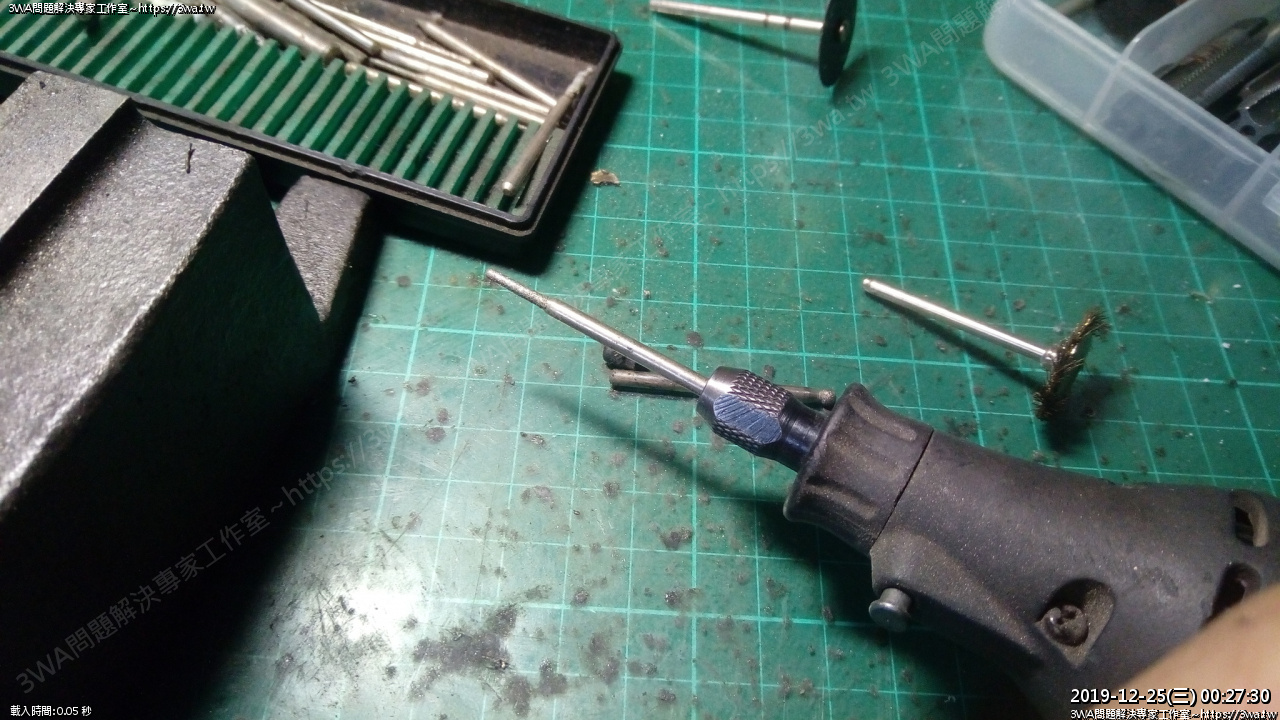

 用鑽子擴孔





由於內徑比較小,洞會建議鑽大一些,不然鋼索不好跑

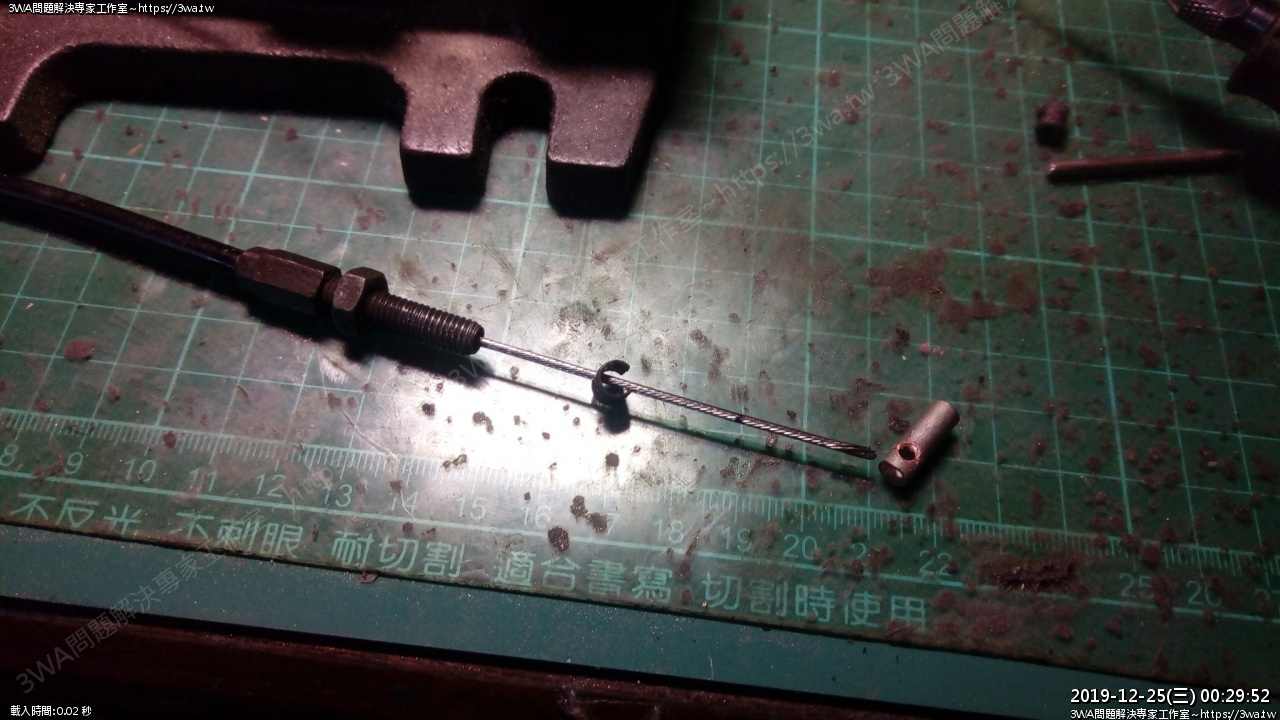

 確認鋼索超出多少,畫線

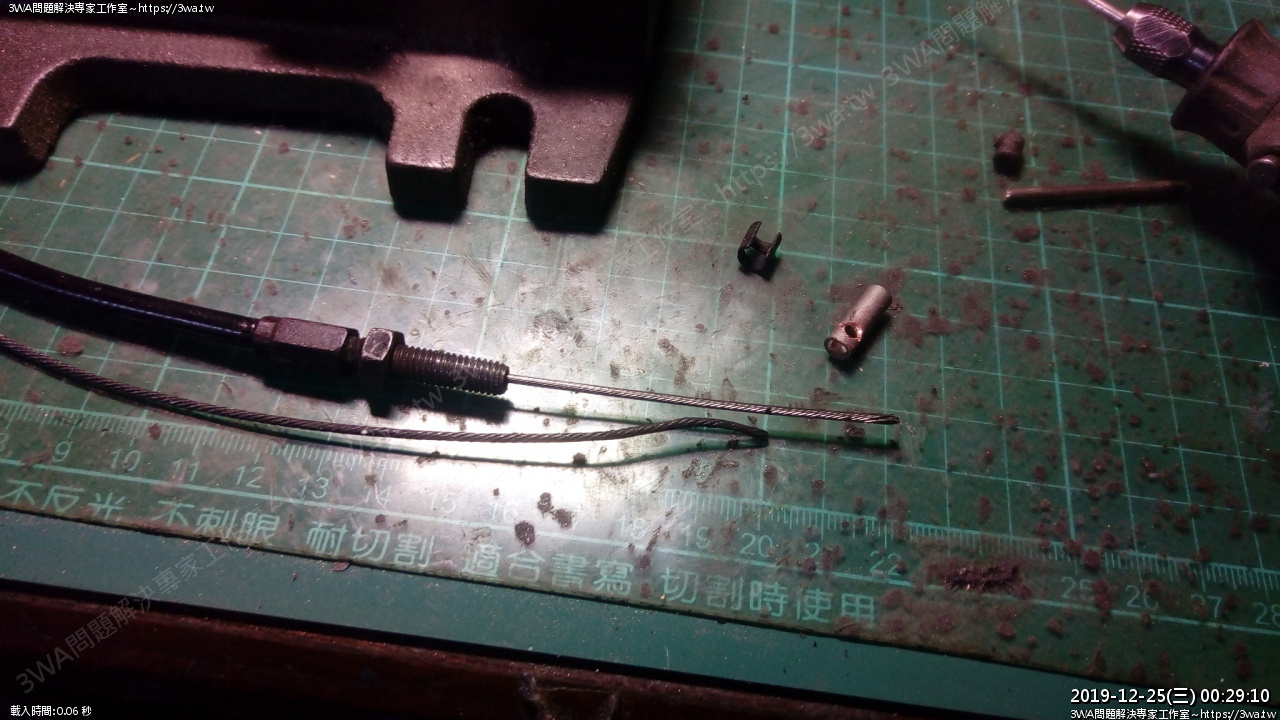

 活動扣要記得先裝進去,然後準備穿過銅柱





 穿過去了!!

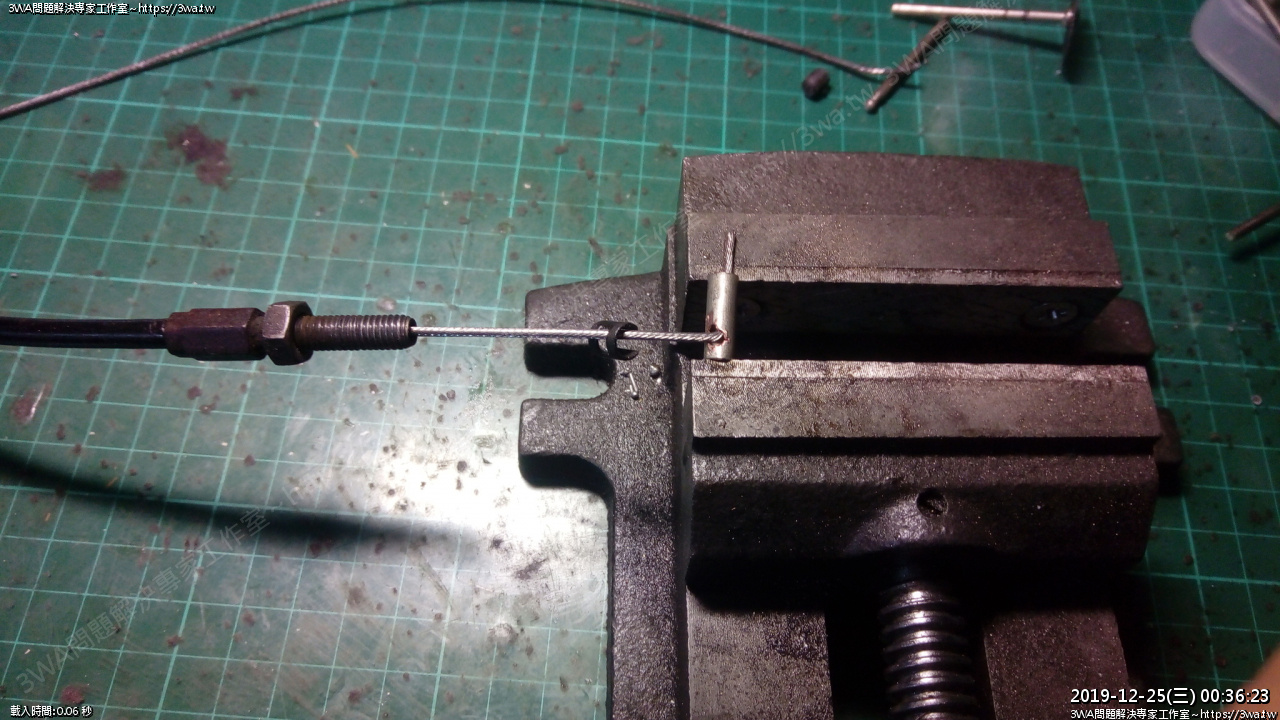

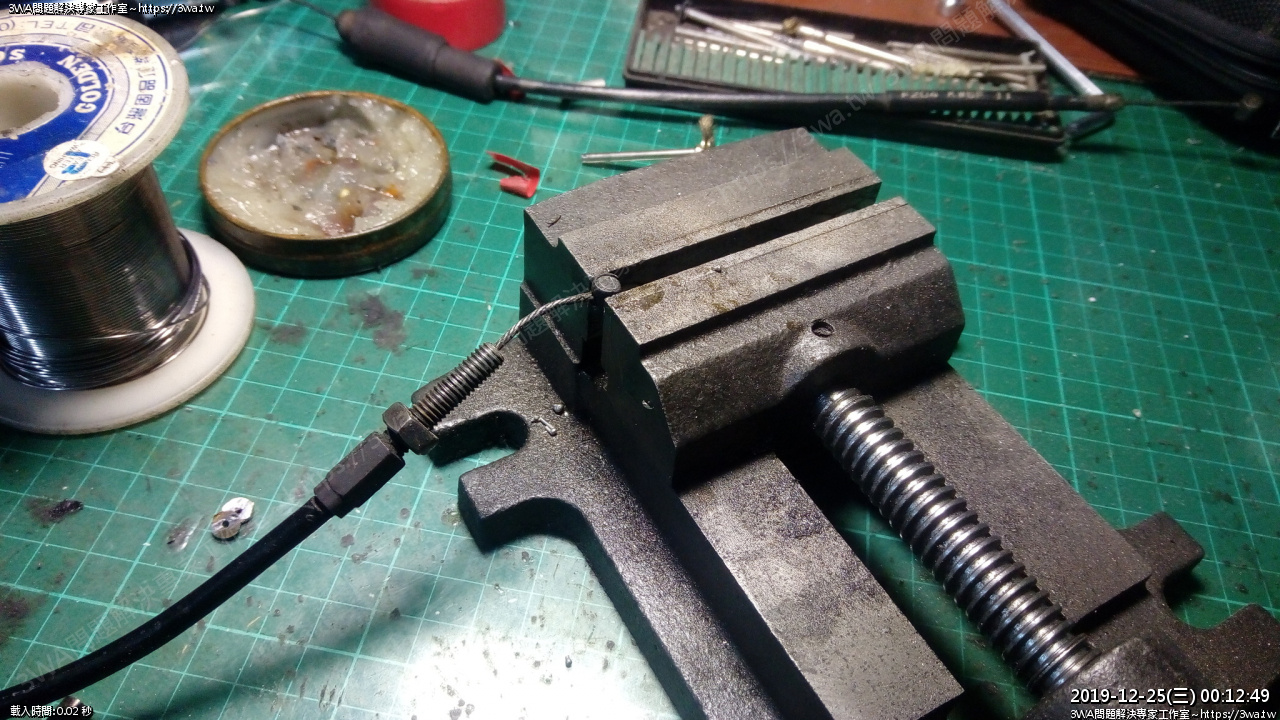

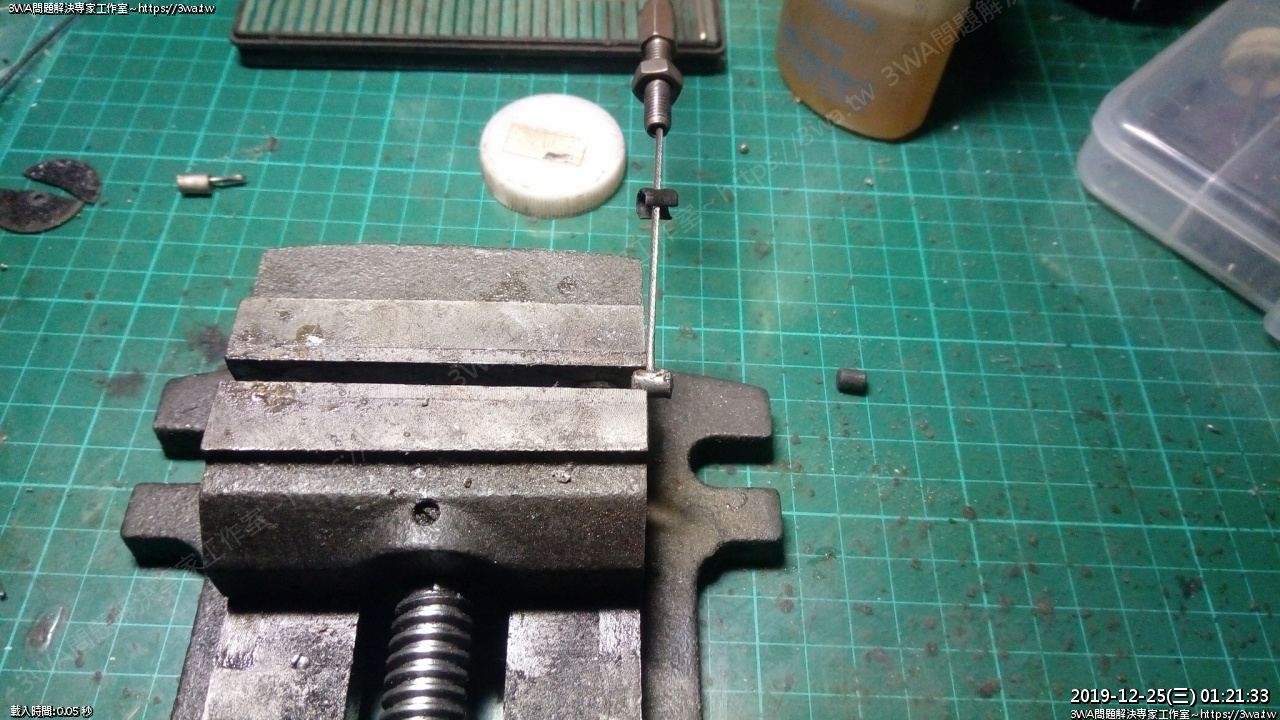

 再用萬力夾著,扳成90度





準備焊接





上錫





 另一面也上錫





 夾好,準備裁切



 切好了,不小心弄斷了一個切斷片XD...

切的時候要記得戴護目鏡、口罩呦

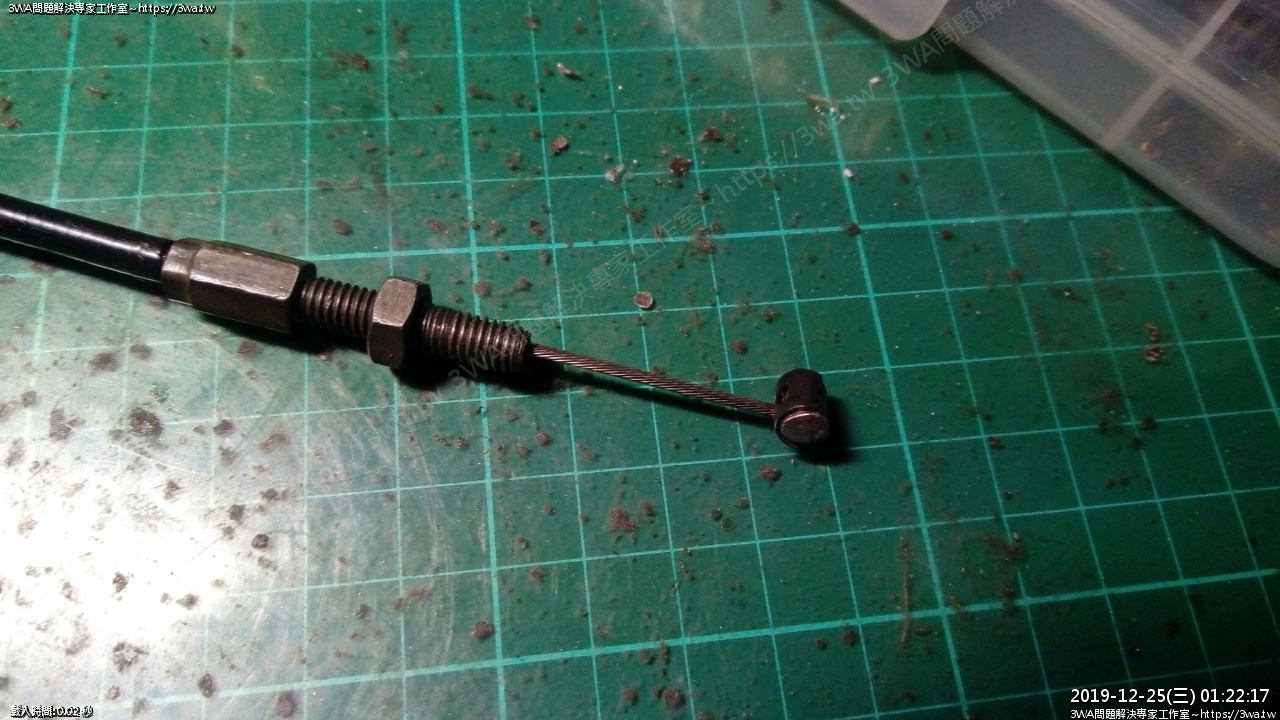

 把活動扣裝上

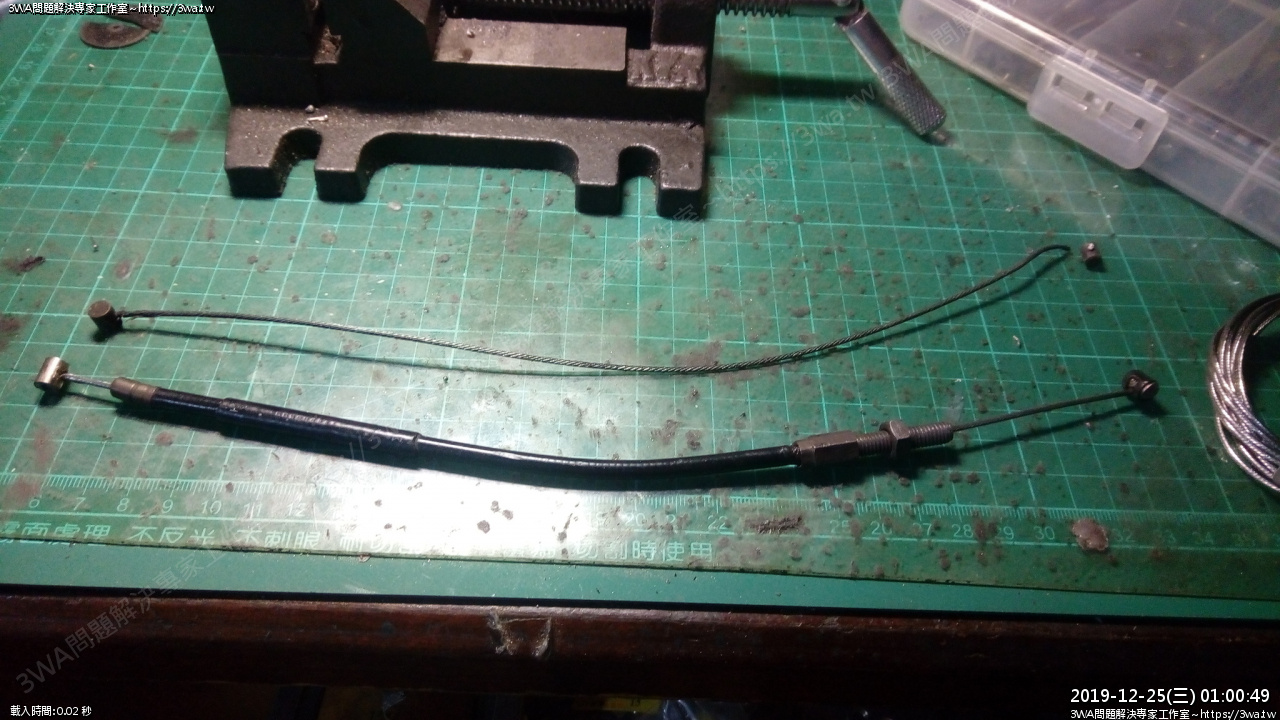

 作好一條了^_^



參考資料:

  1. 煞車鋼索:(淑女車、登山車用)

  2. 沖壓銅頭 5mm:( 腳踏車塑膠煞車線外皮 5mm 頭尾套子,實際外徑 5.8mm )

  3. 壓接銅管 (P-8 外徑 4.8mm ,長 9.5mm )

  4. NSR 修 RC 鋼索線 (右側):

https://59-126-75-42.hinet-ip.hinet.net/blog/blog.php?id=1819



項目 長度(mm) 鋼索直徑(mm) 大頭尺吋(mm) 小頭尺吋(mm)
RC 左邊那條 297 1.4 5.8 4.8
RC 右邊那條 338 1.4 5.8 4.8
