標題: NSR150 左曲軸箱電盤側組立
網址:http://59-126-75-42.hinet-ip.hinet.net/blog/blog.php?id=2002
內容:


 今天中午吃火鍋吃好飽,充滿力量來組電盤這邊

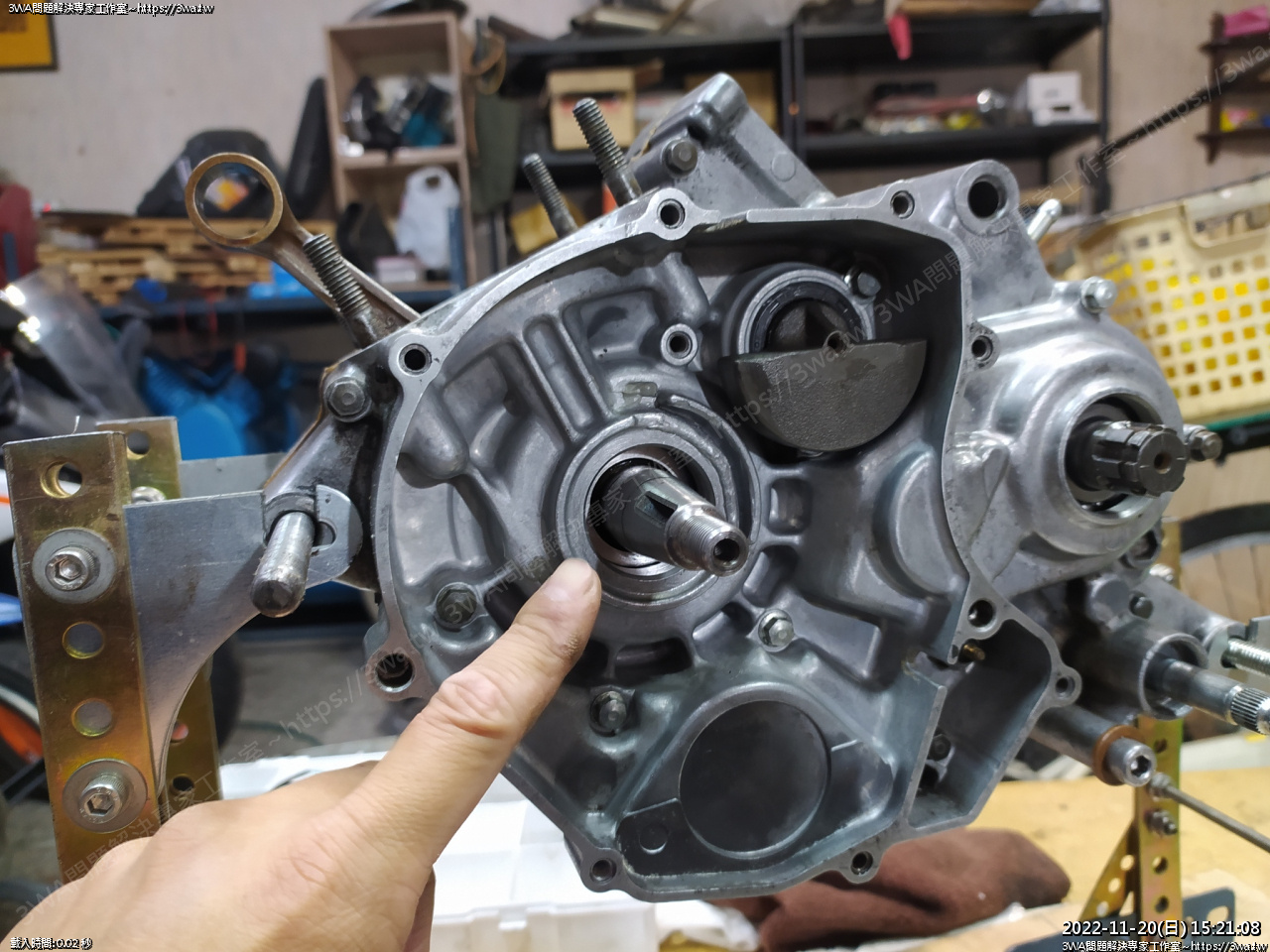

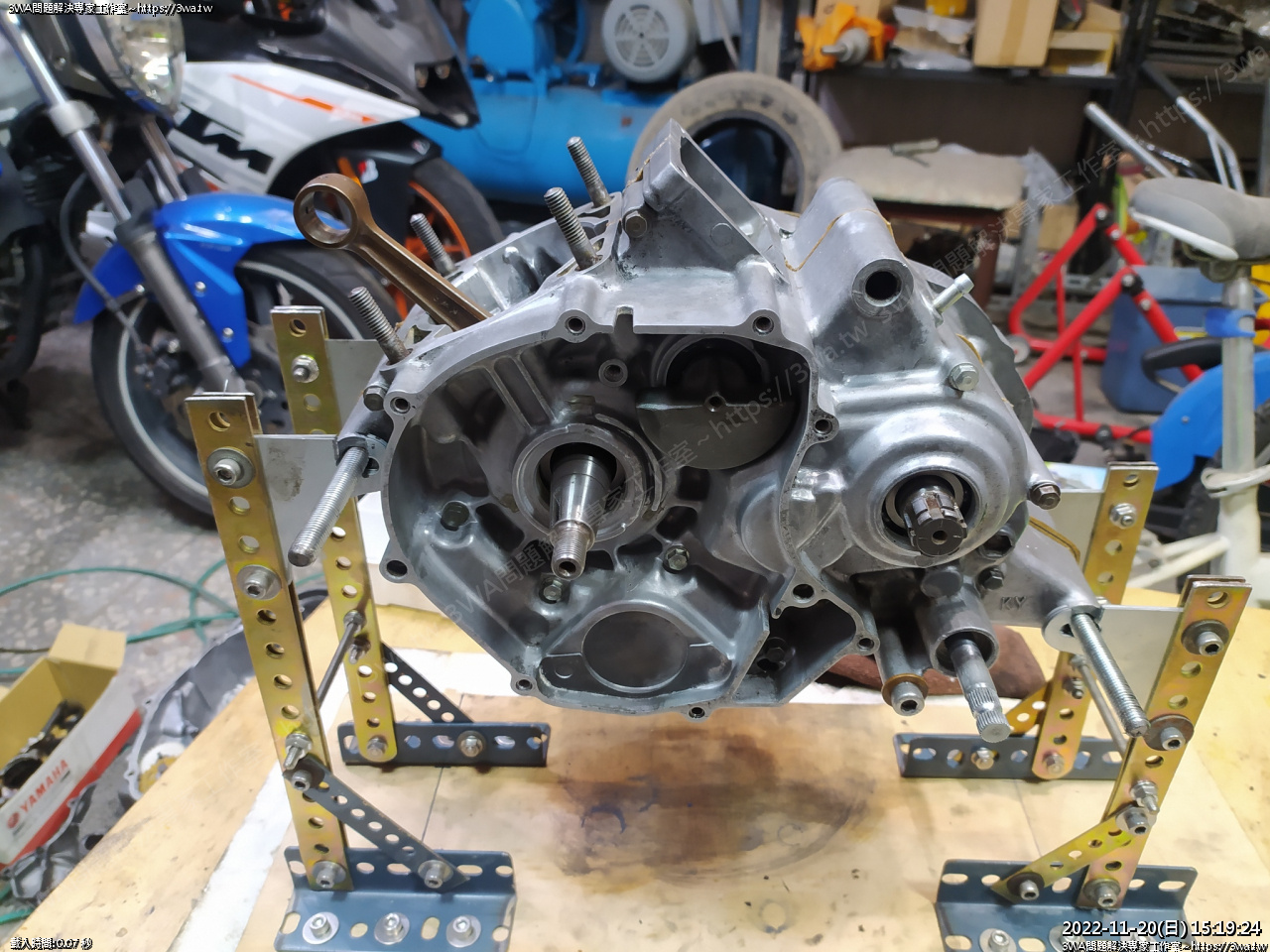

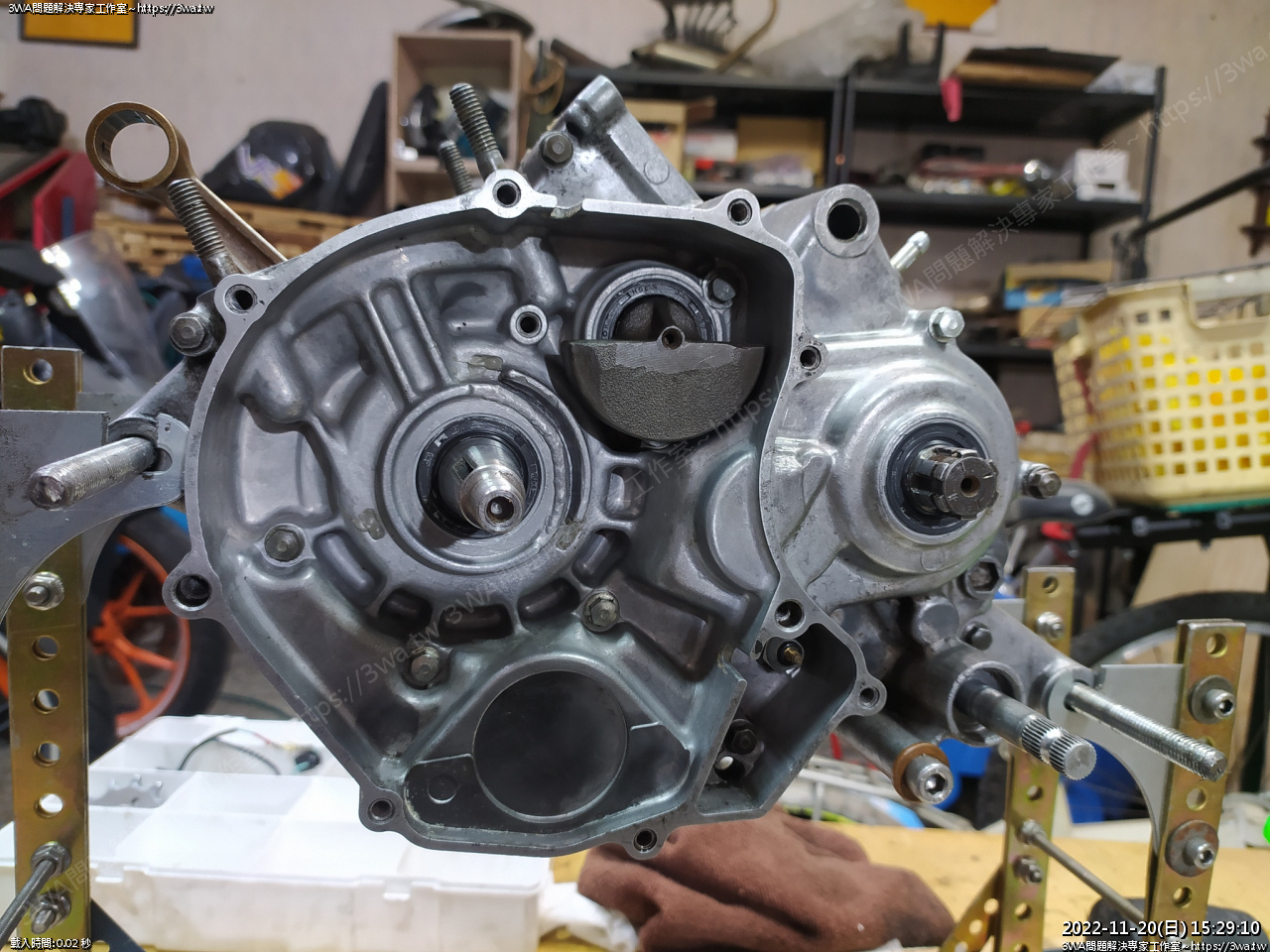

 目前的進度

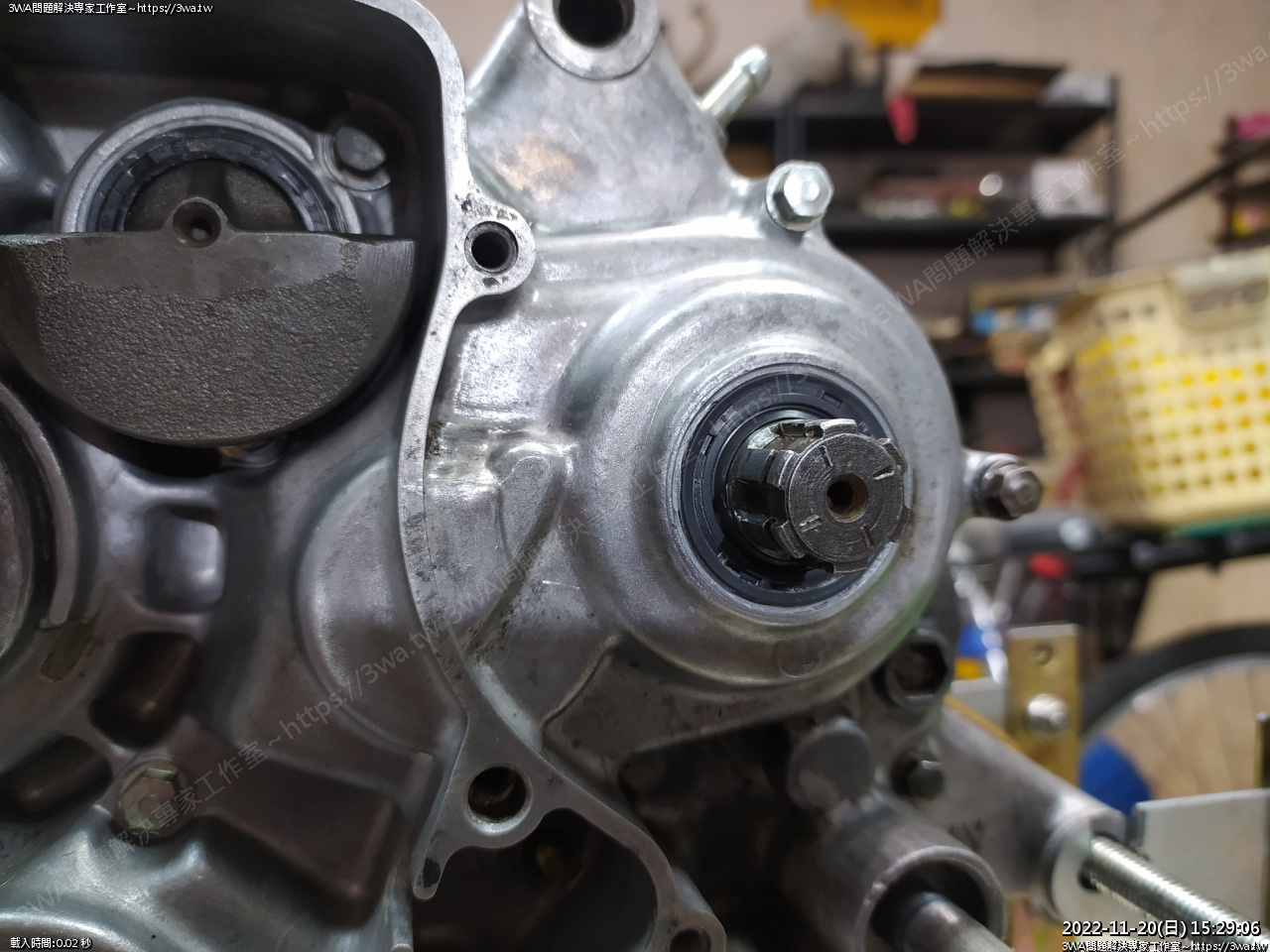

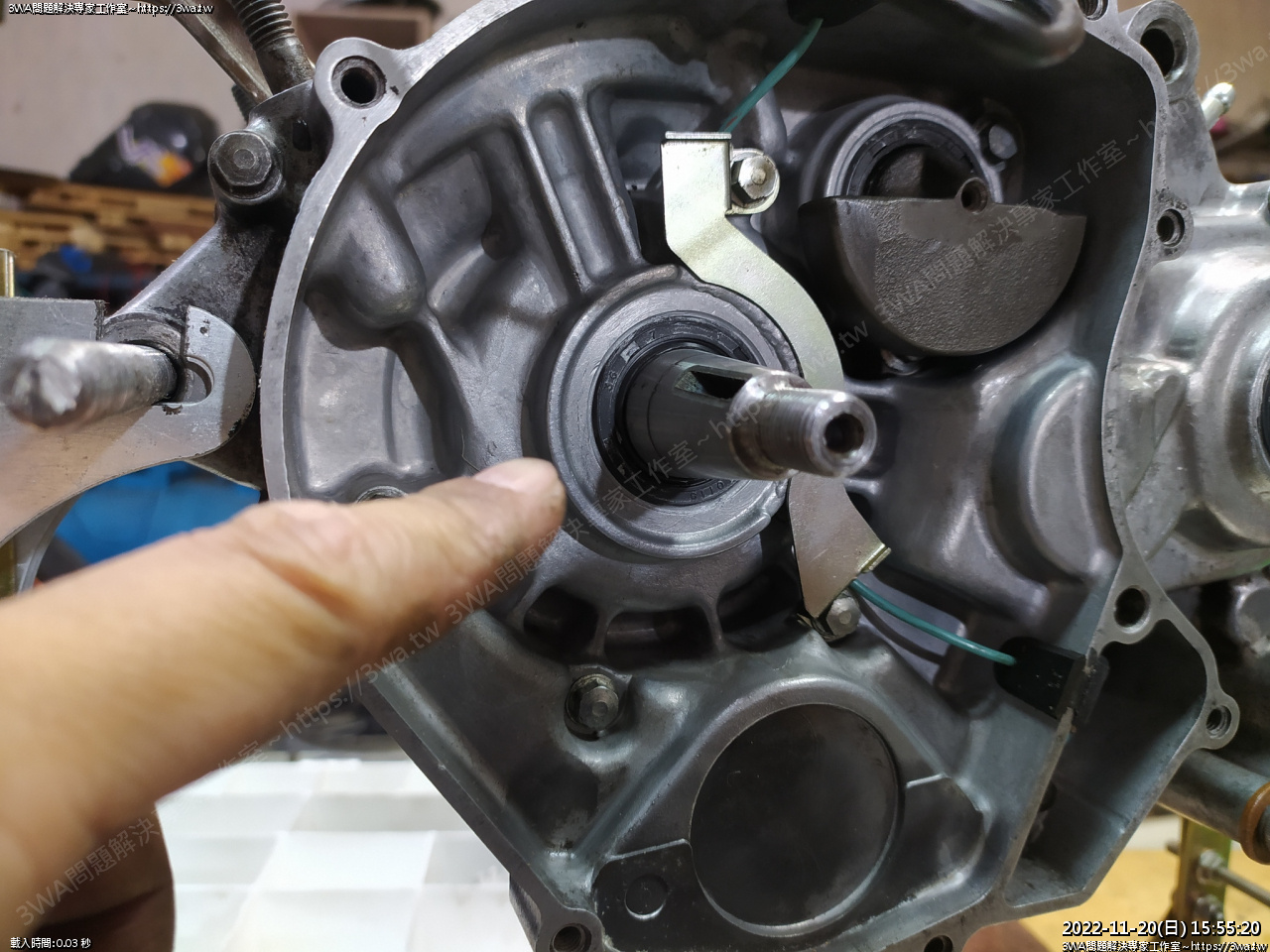

 先裝這個,電盤側的油封

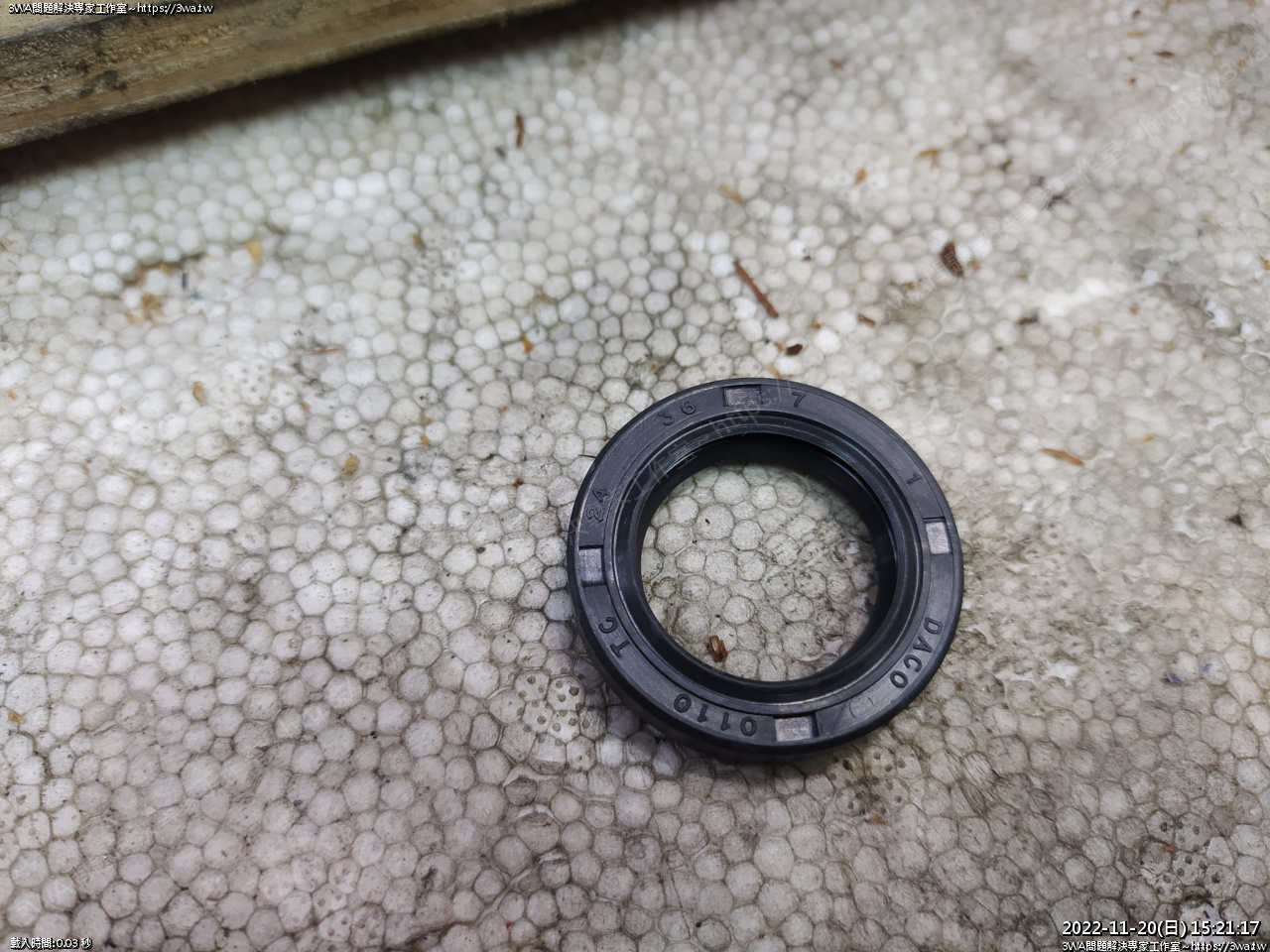

 電盤側這顆是 24-36-7





外圍可以抹一些墊片膠,內側抹些矽油,壓入

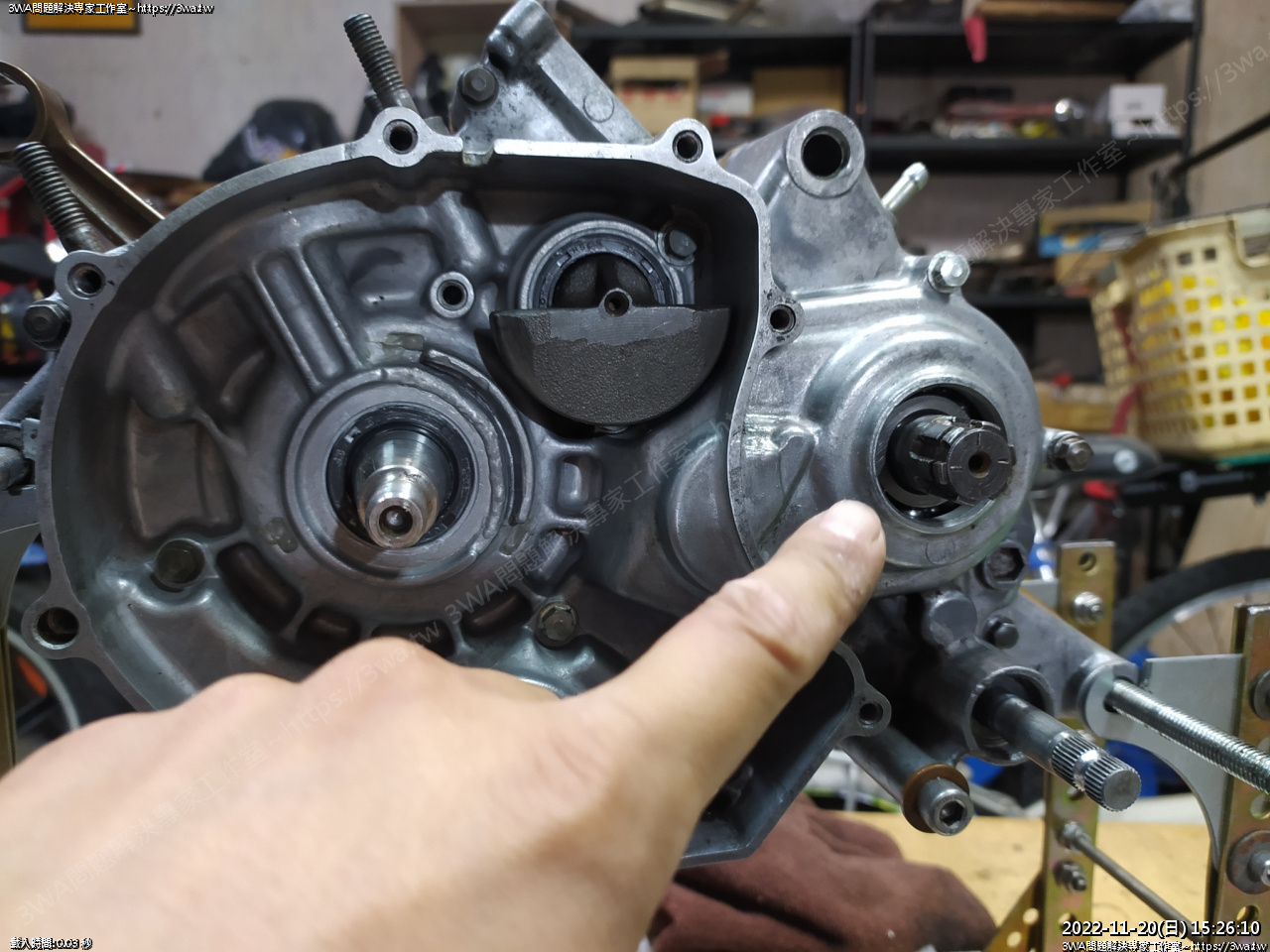

然後前齒這個油封 20-34-7





抹膠抹油,壓入

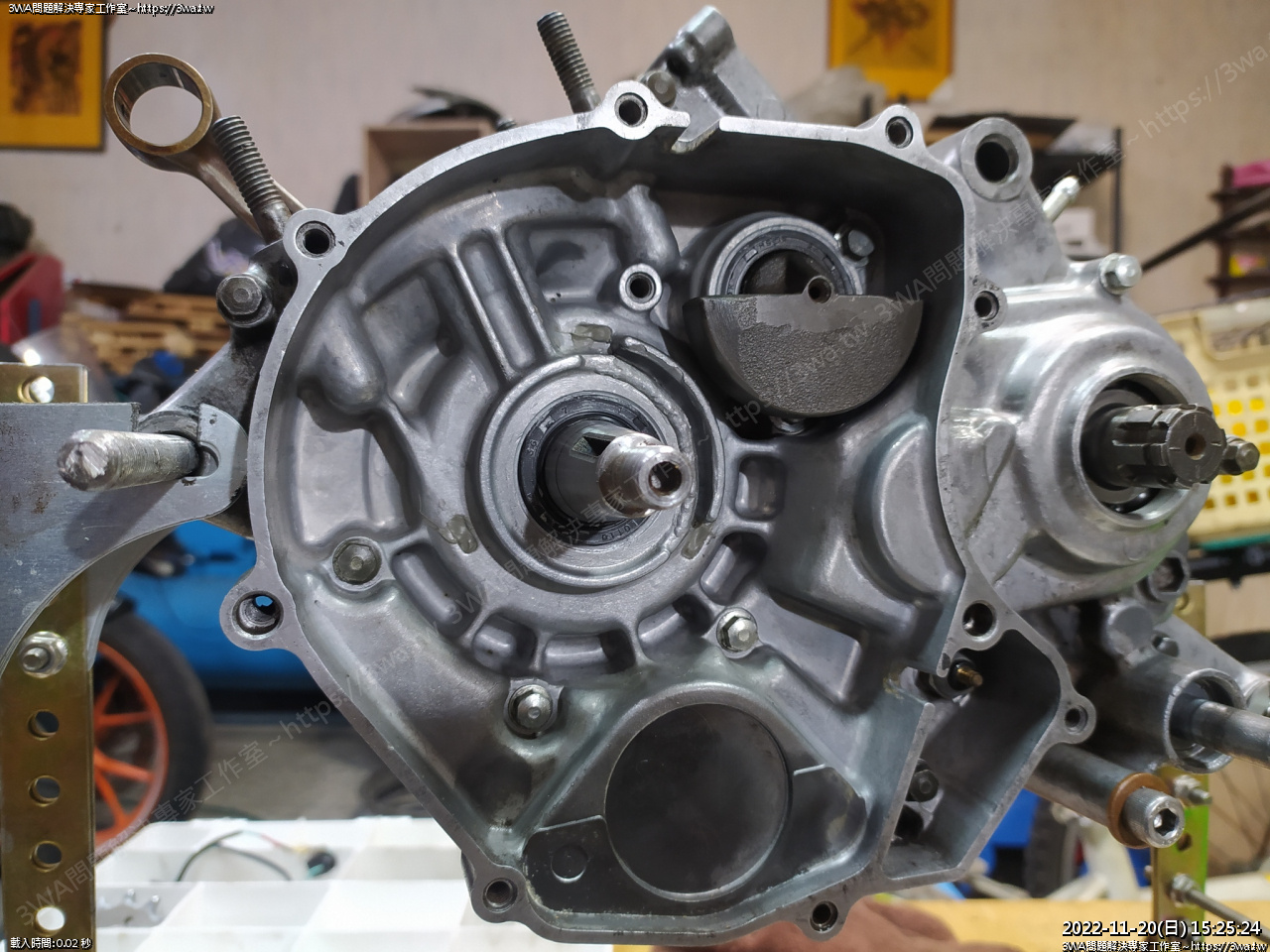

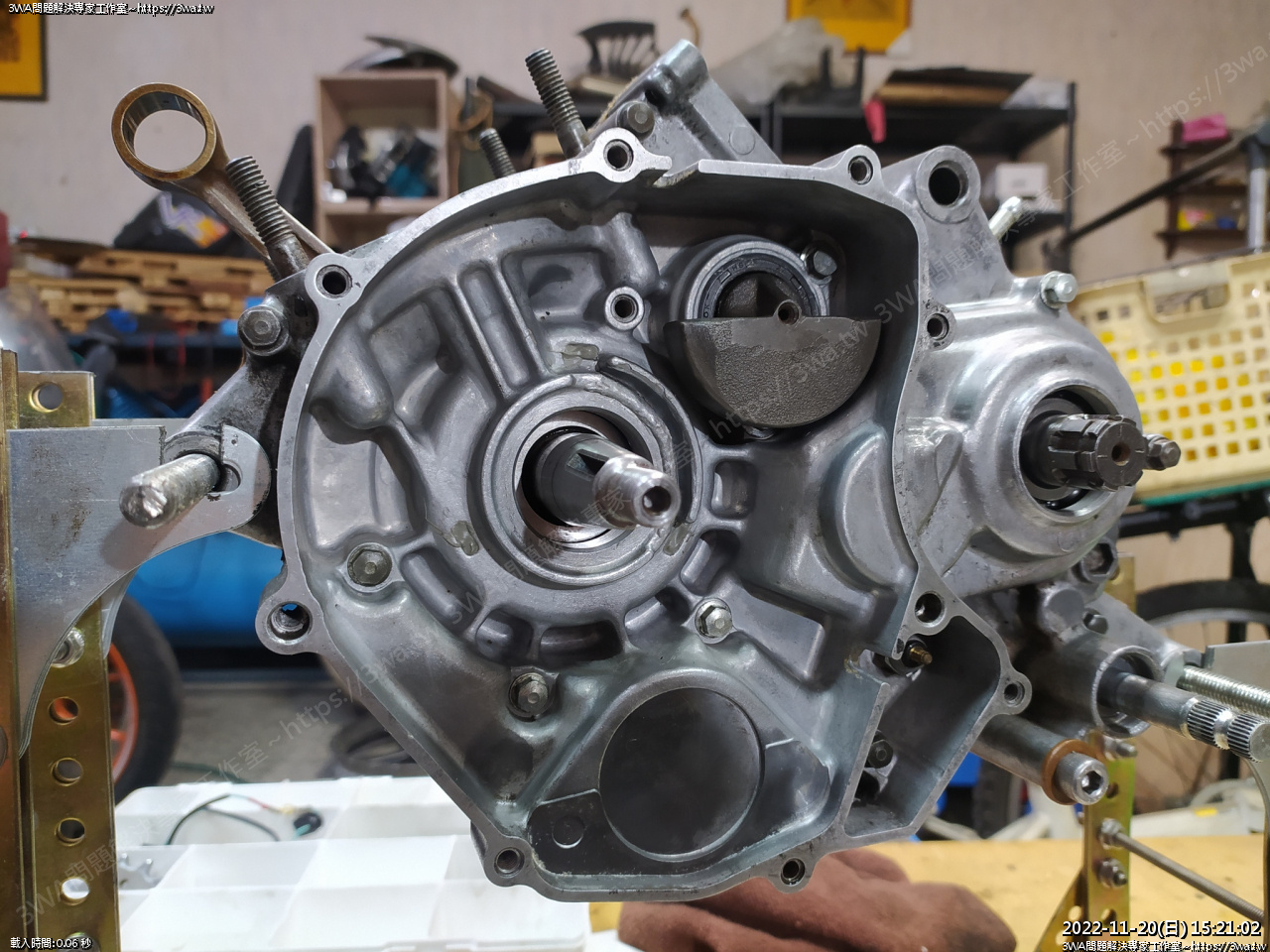

目前的進度

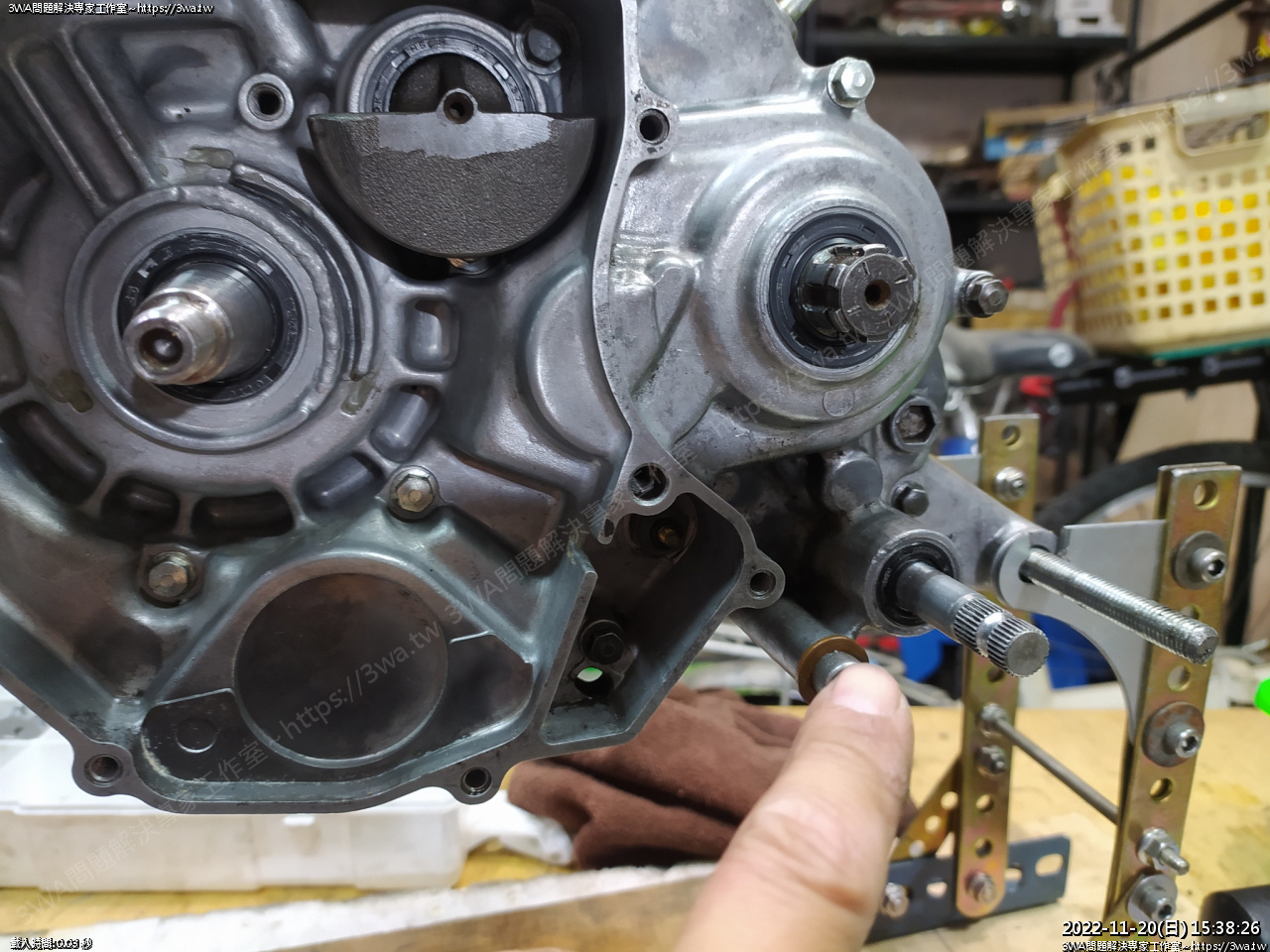

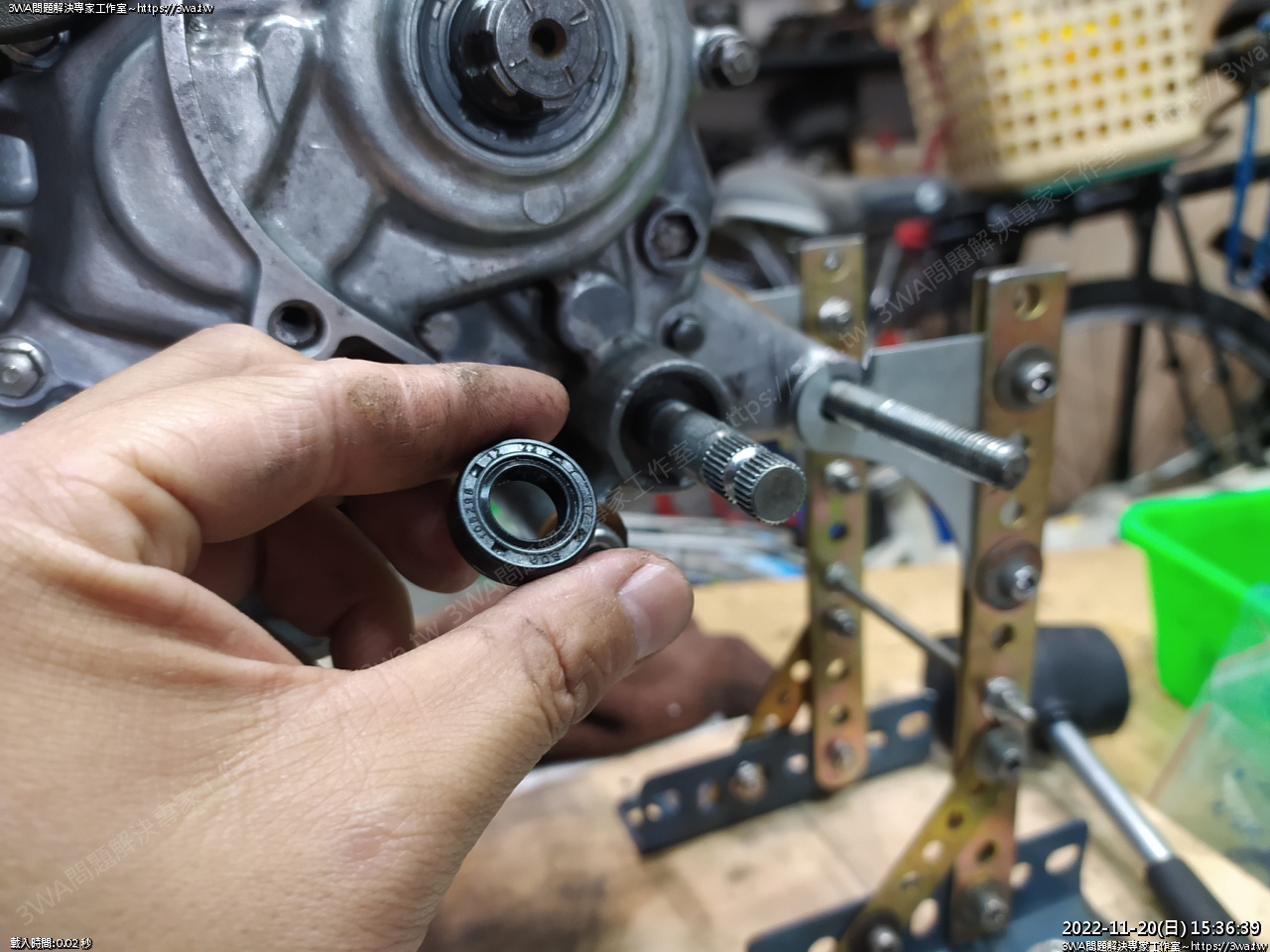

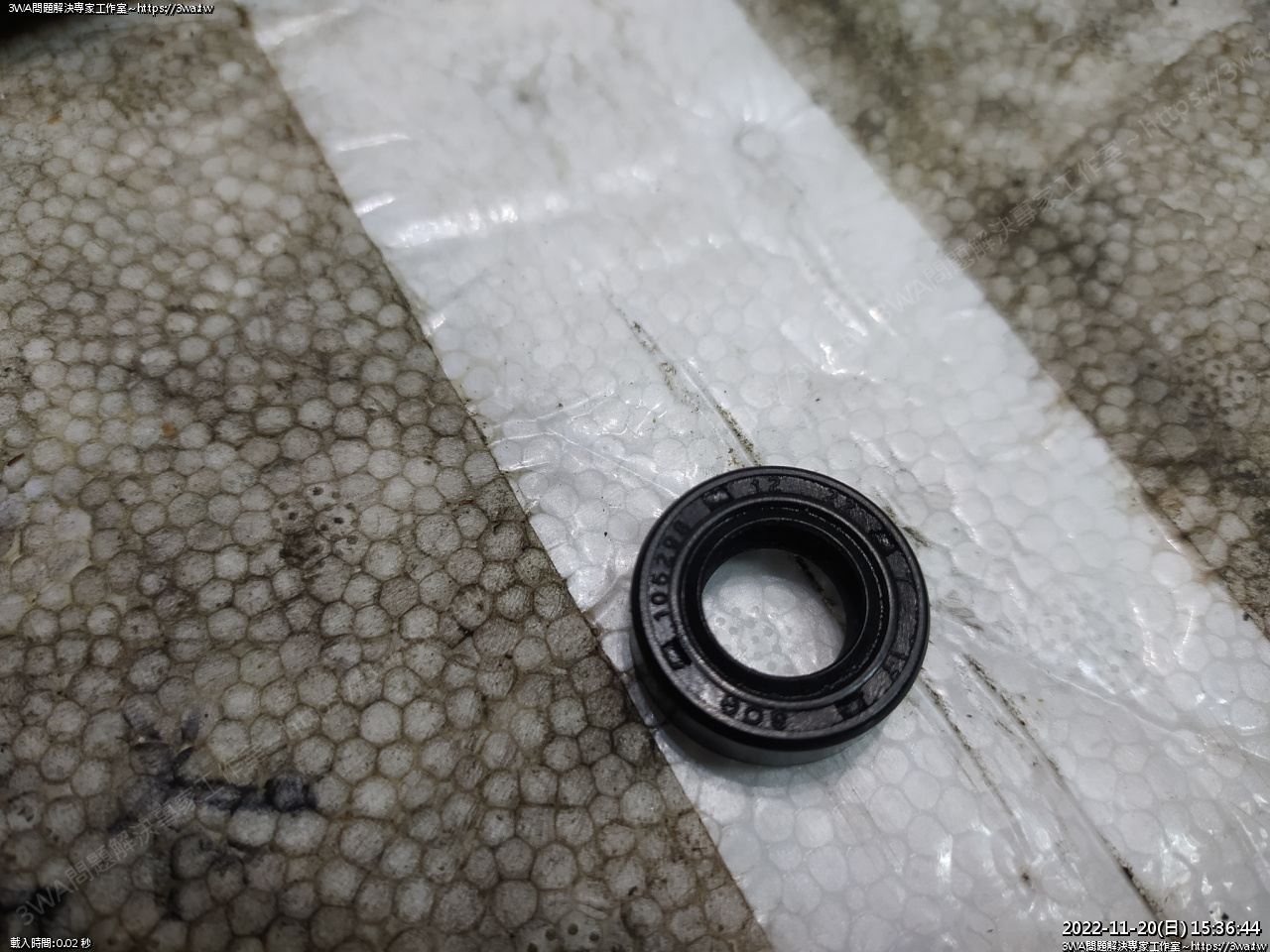

接著打檔桿這顆 12-22-7





12-22-7





軸擦一擦,抹油抹膠,壓入

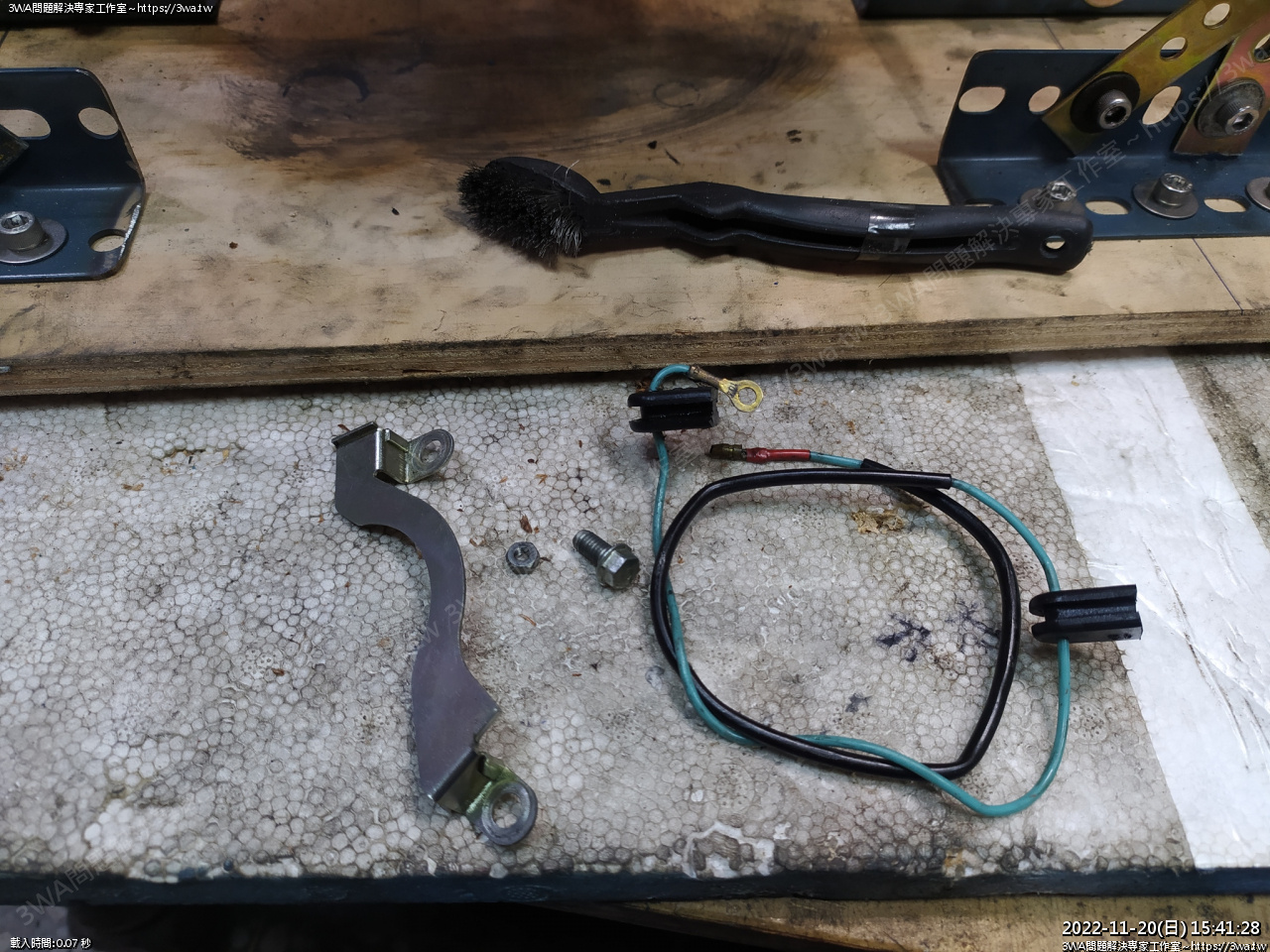

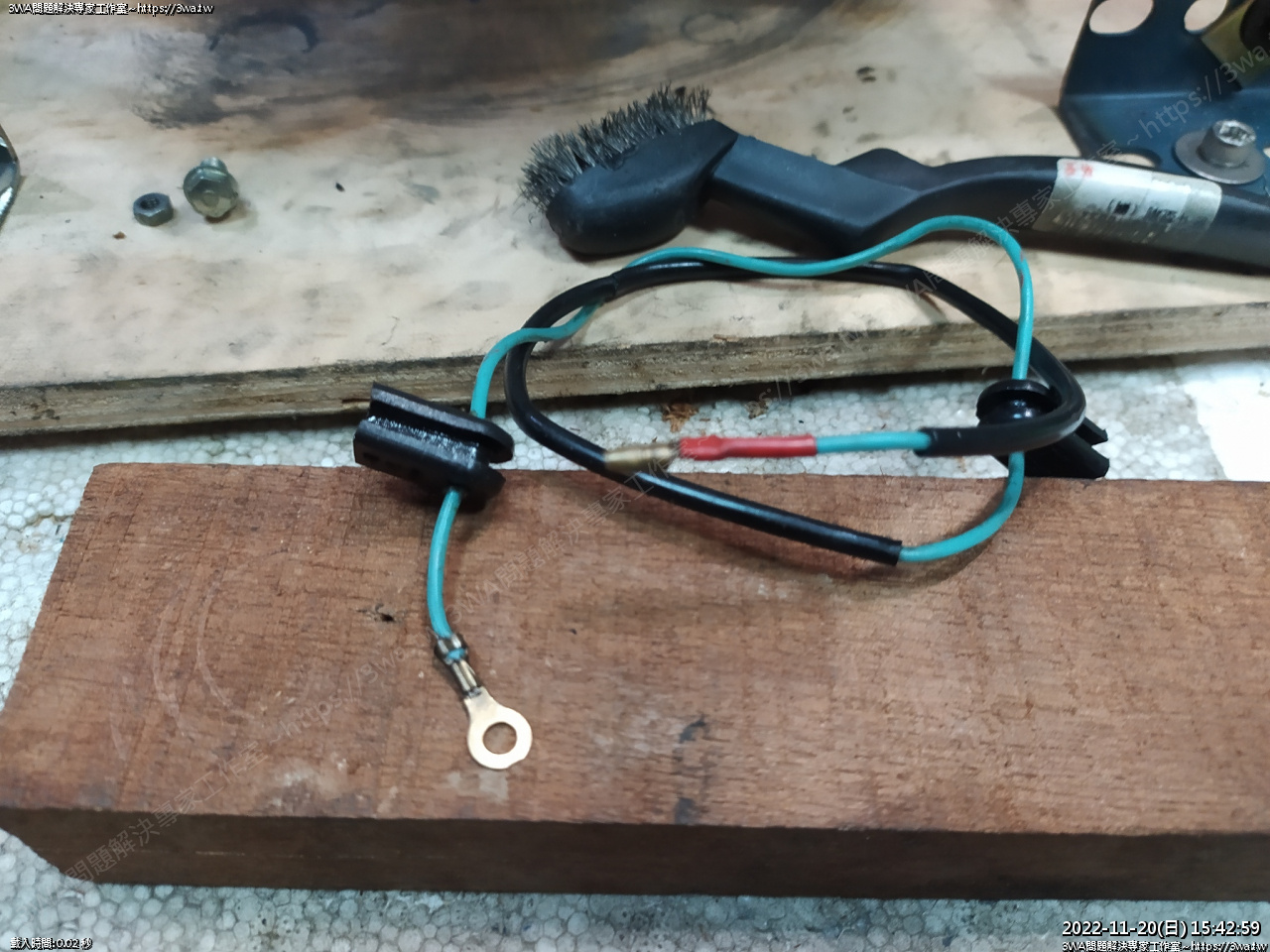

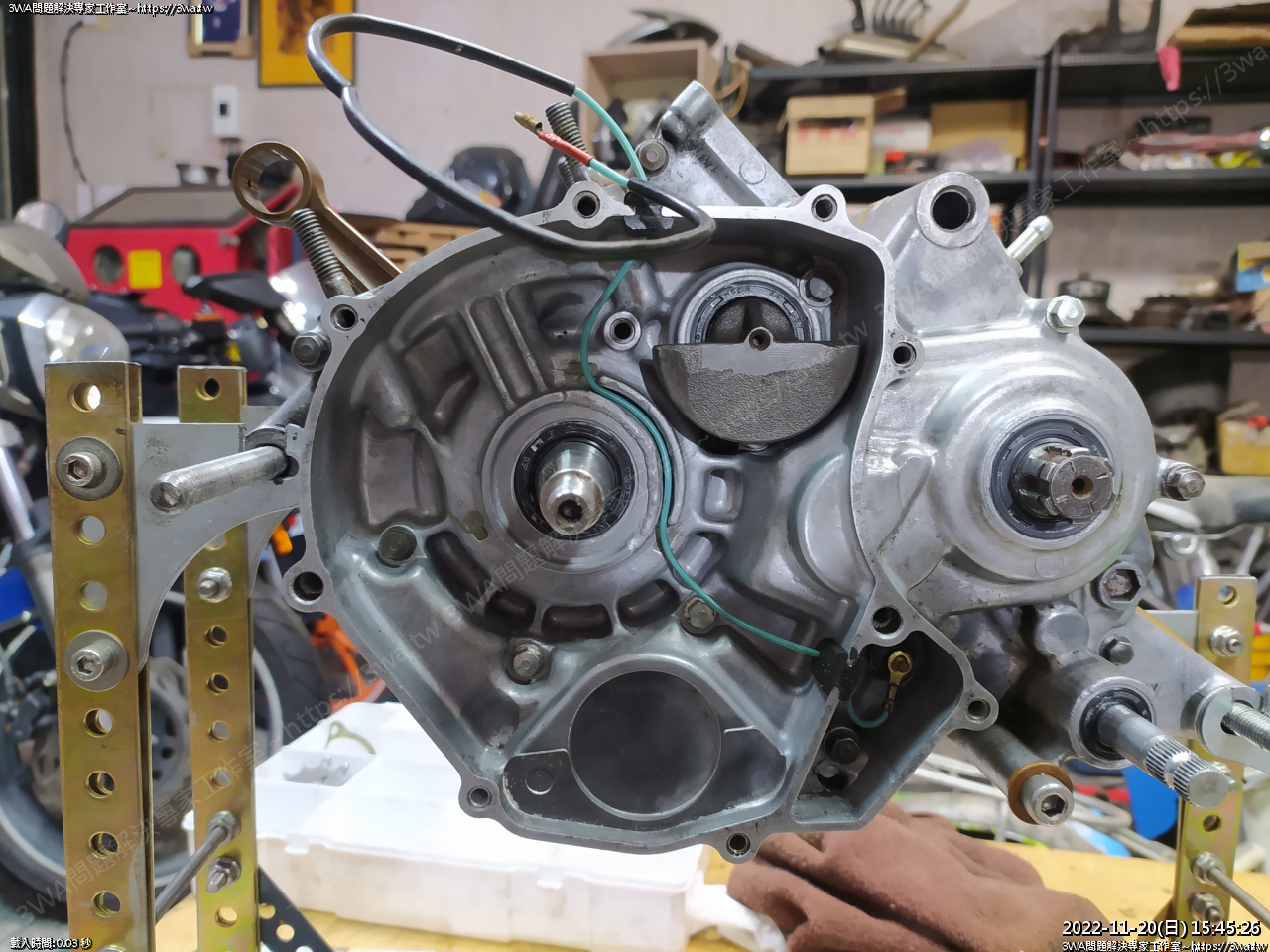

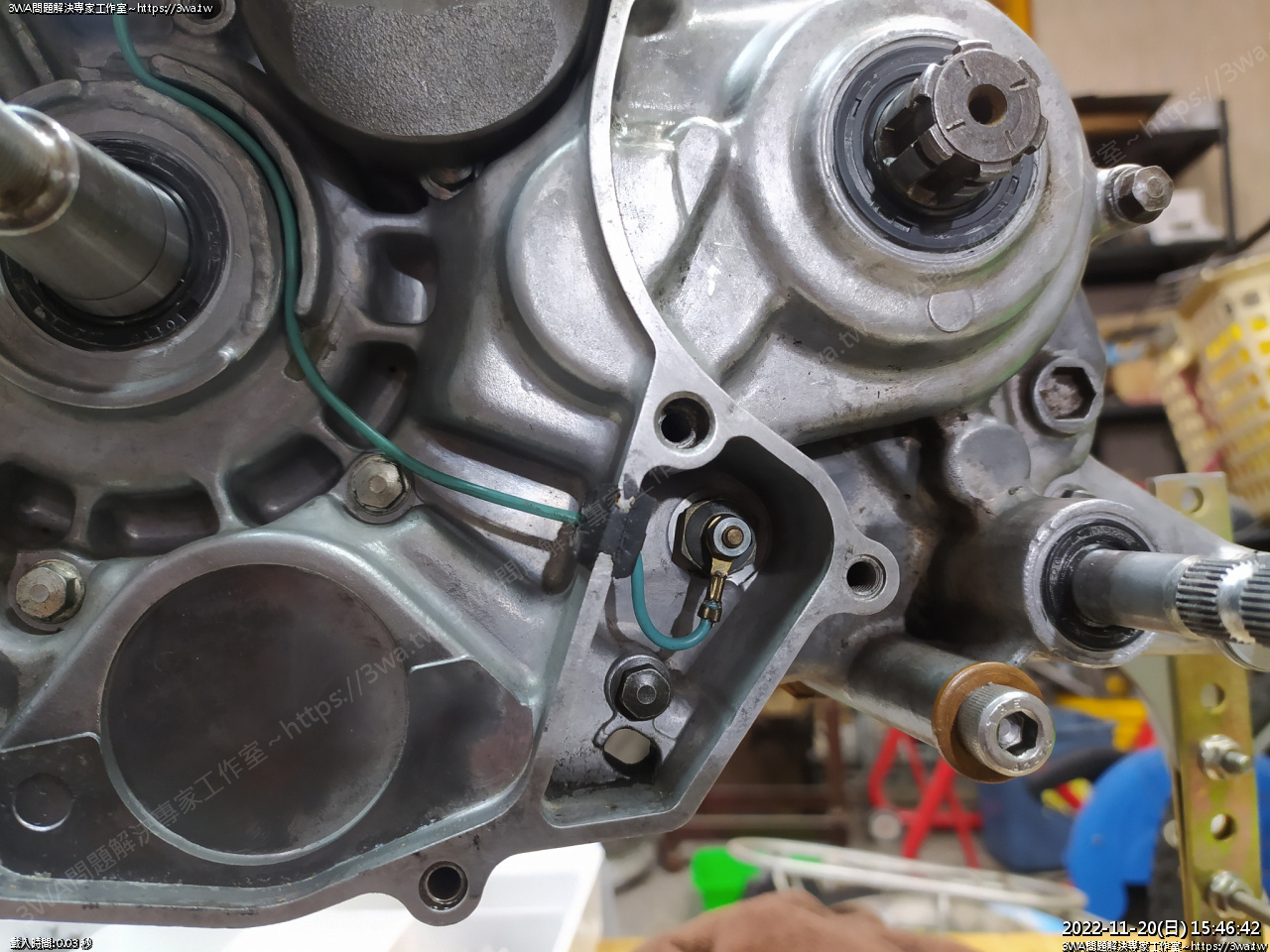

空檔燈的線組





使用鋼刷





把接點刷亮





裝入

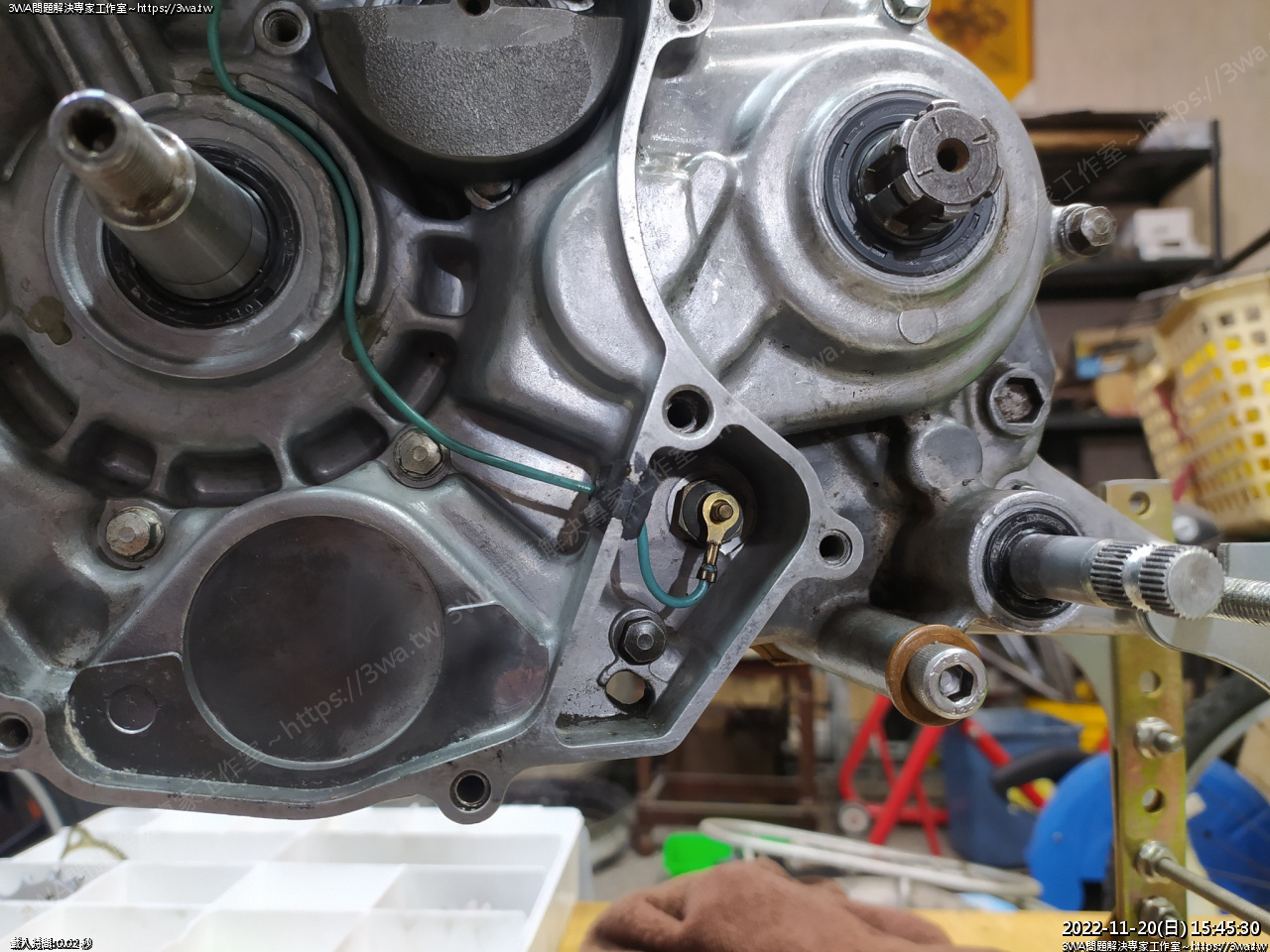

空檔燈的地方,要小心PIN的接點不要觸到 case

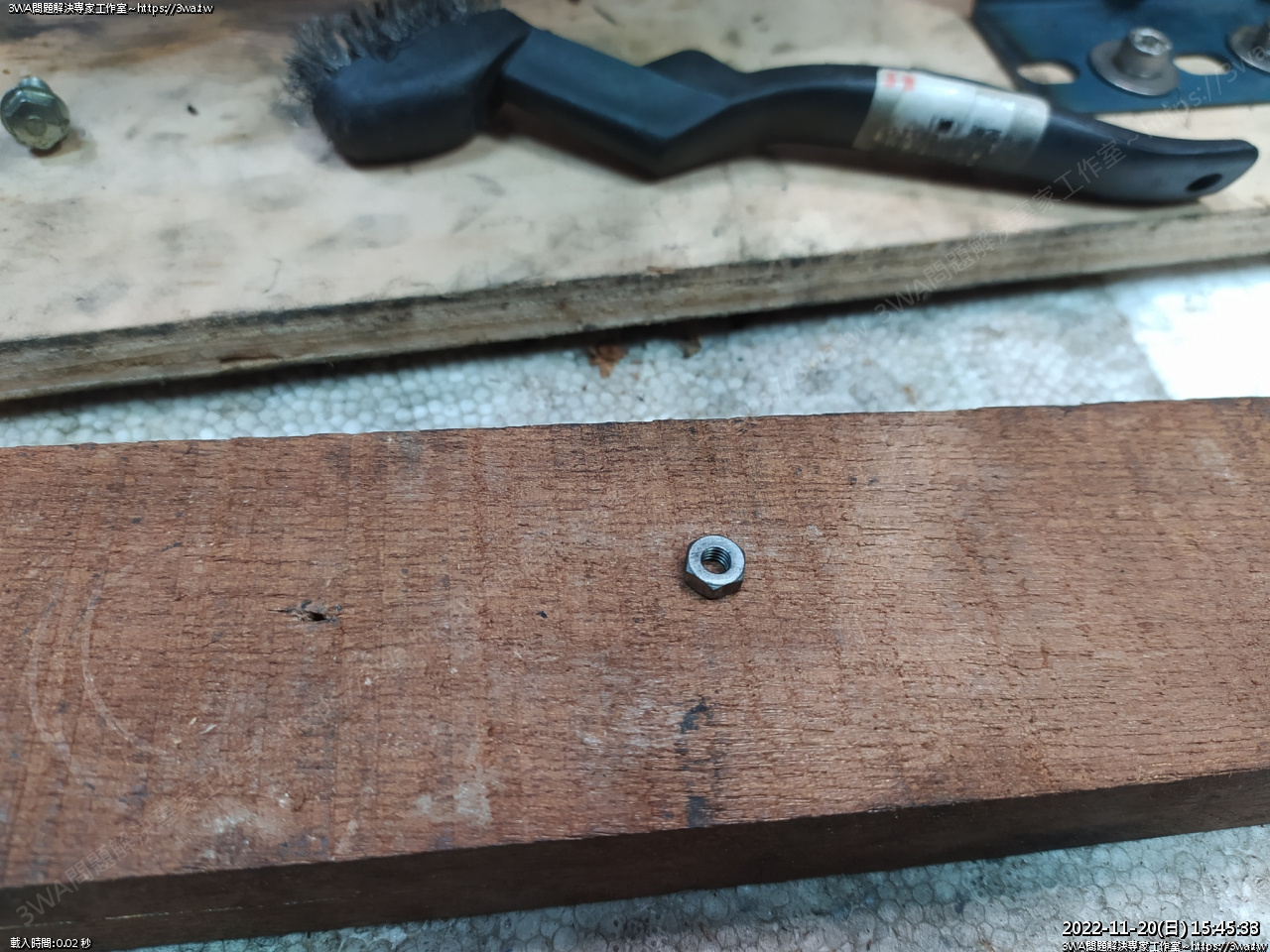

螺帽也刷一刷





螺帽外徑 7mm,鎖上,3~5nm

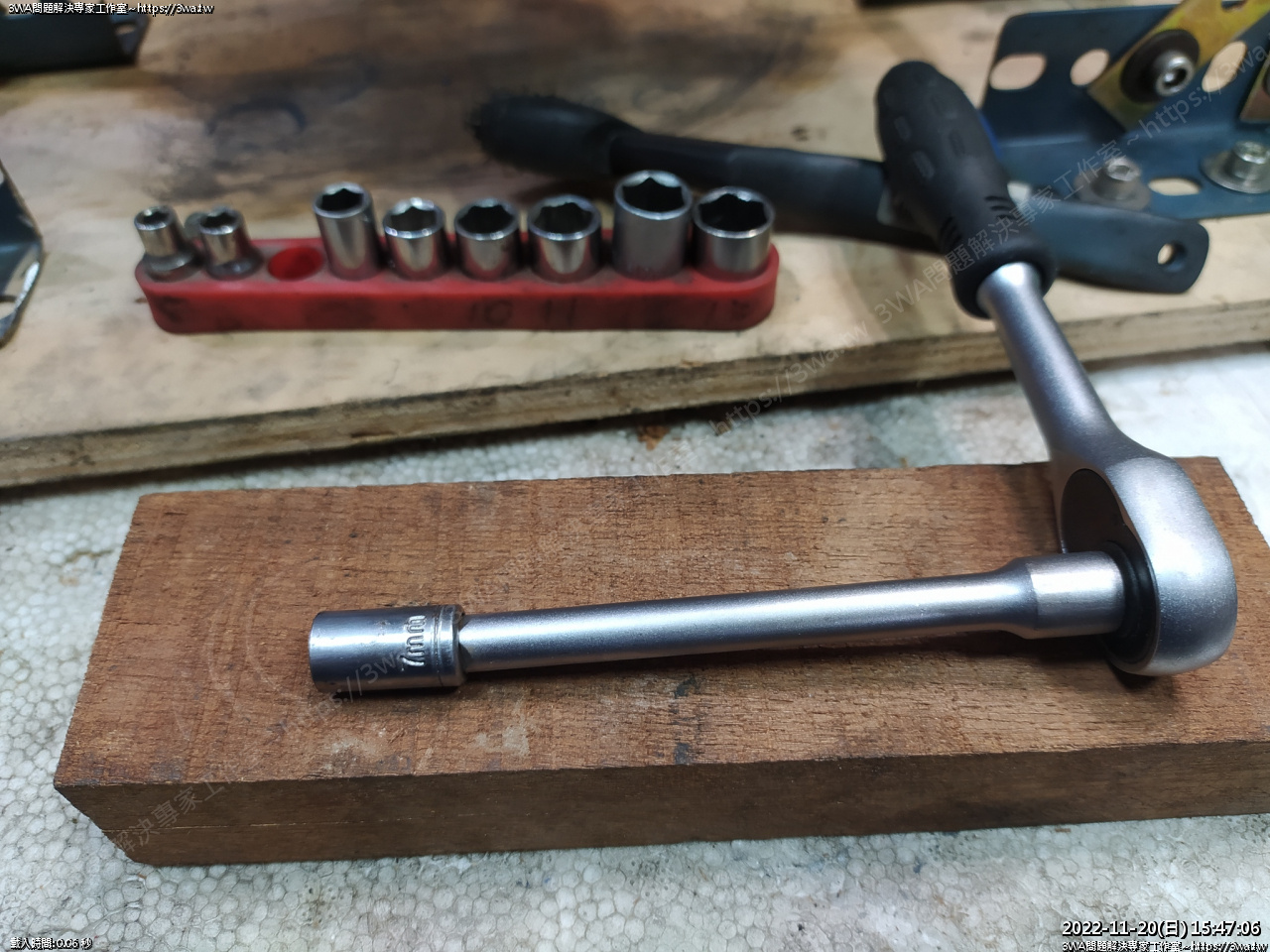

7mm 套筒

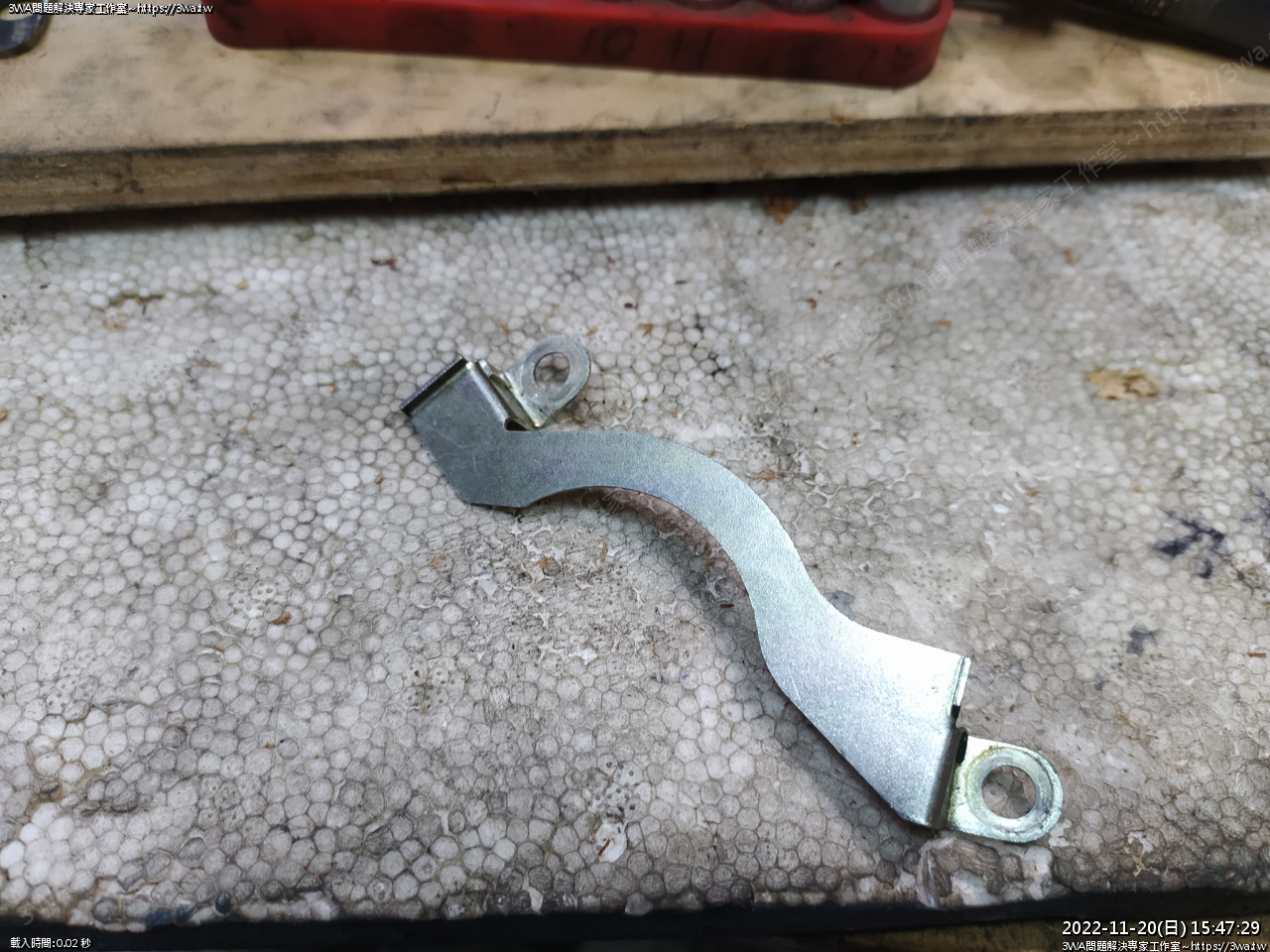

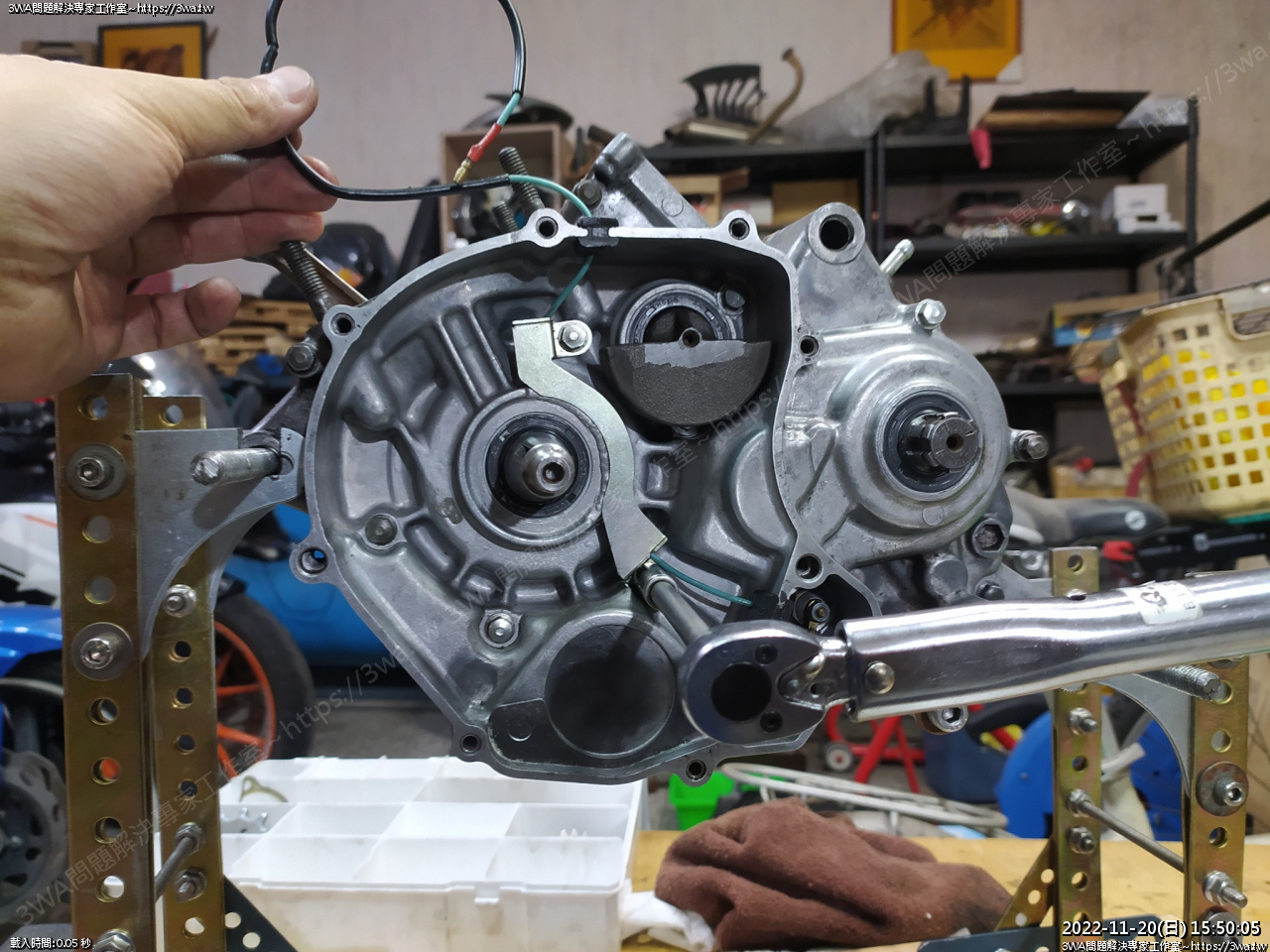

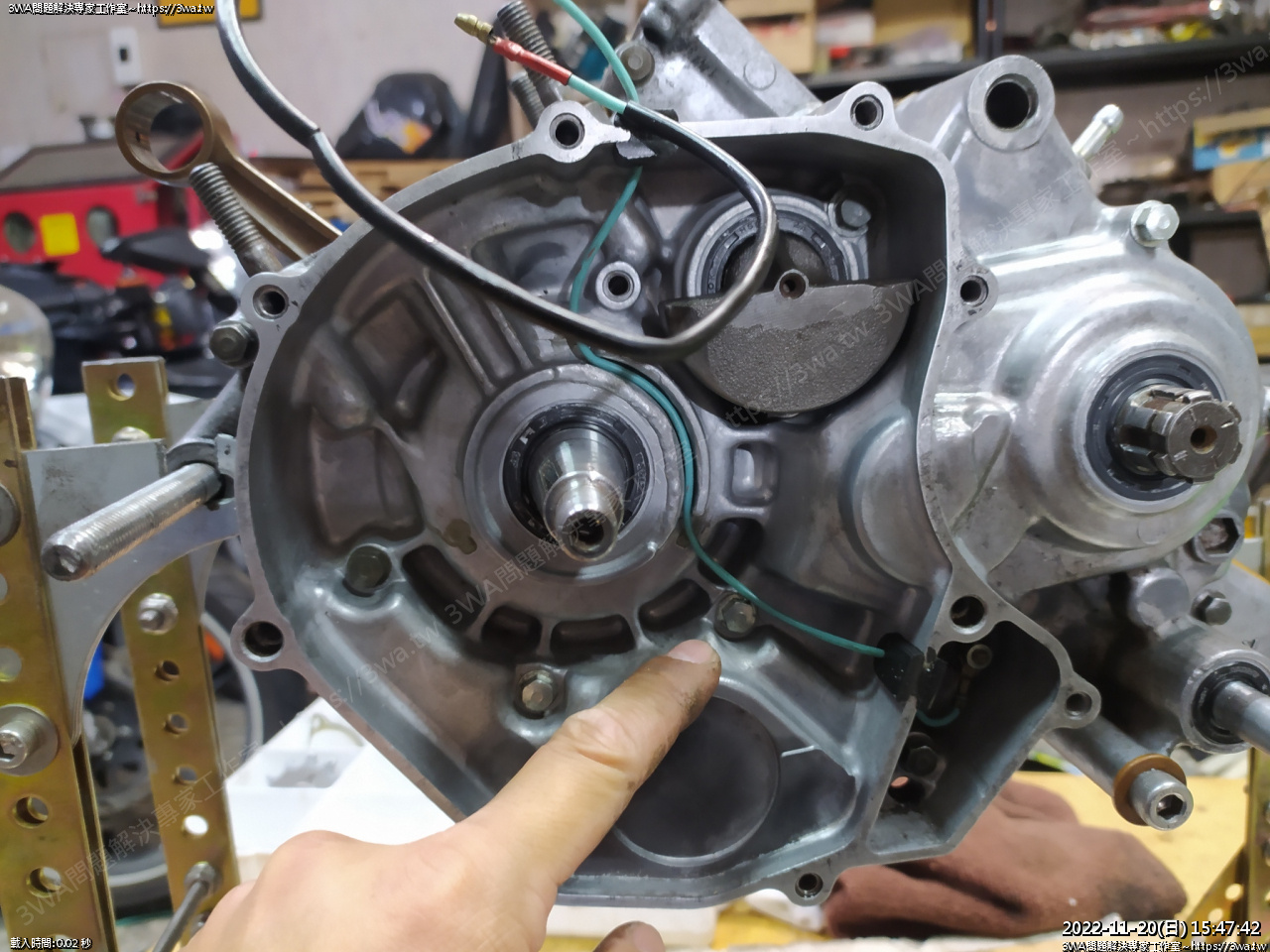

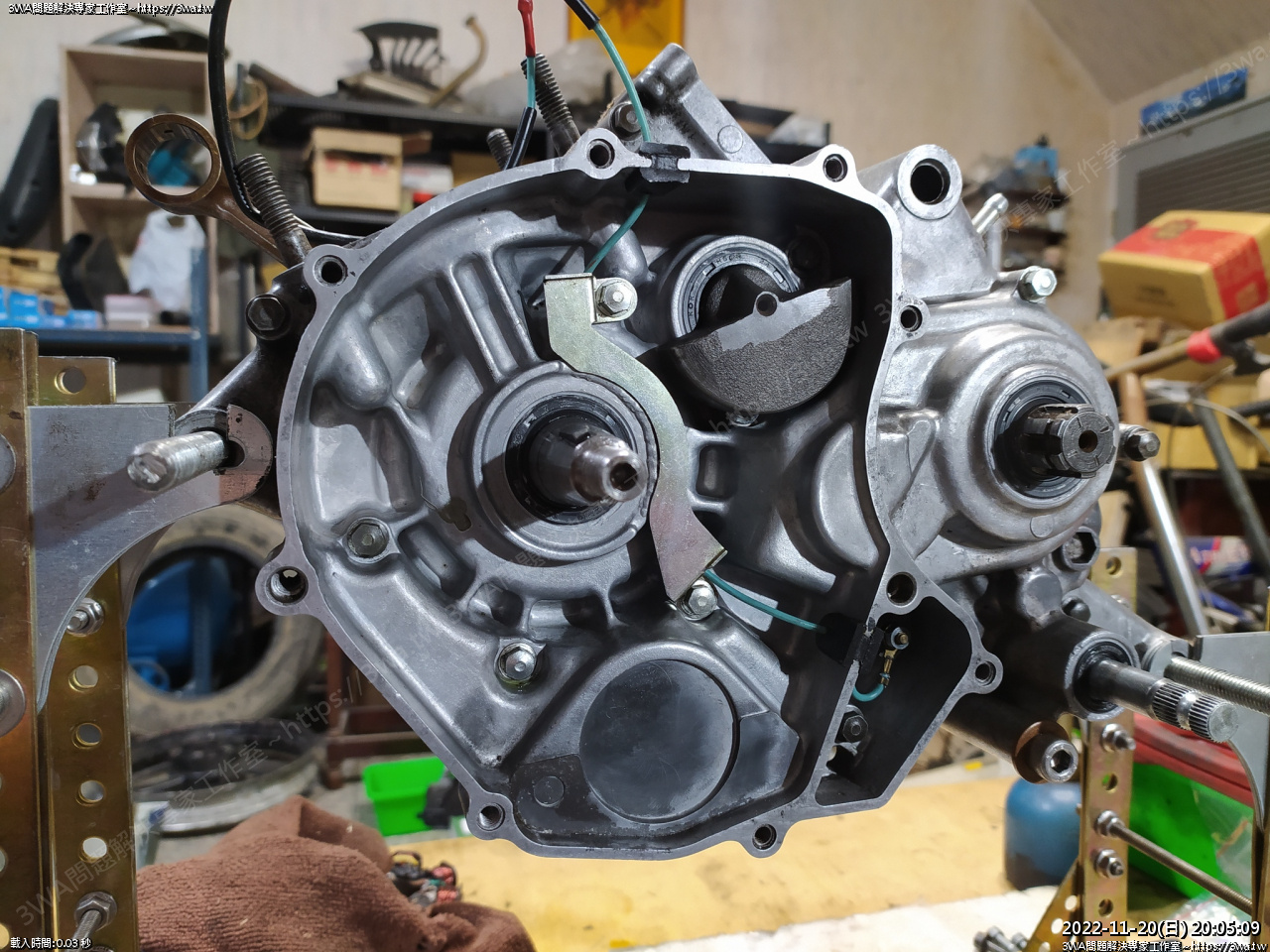

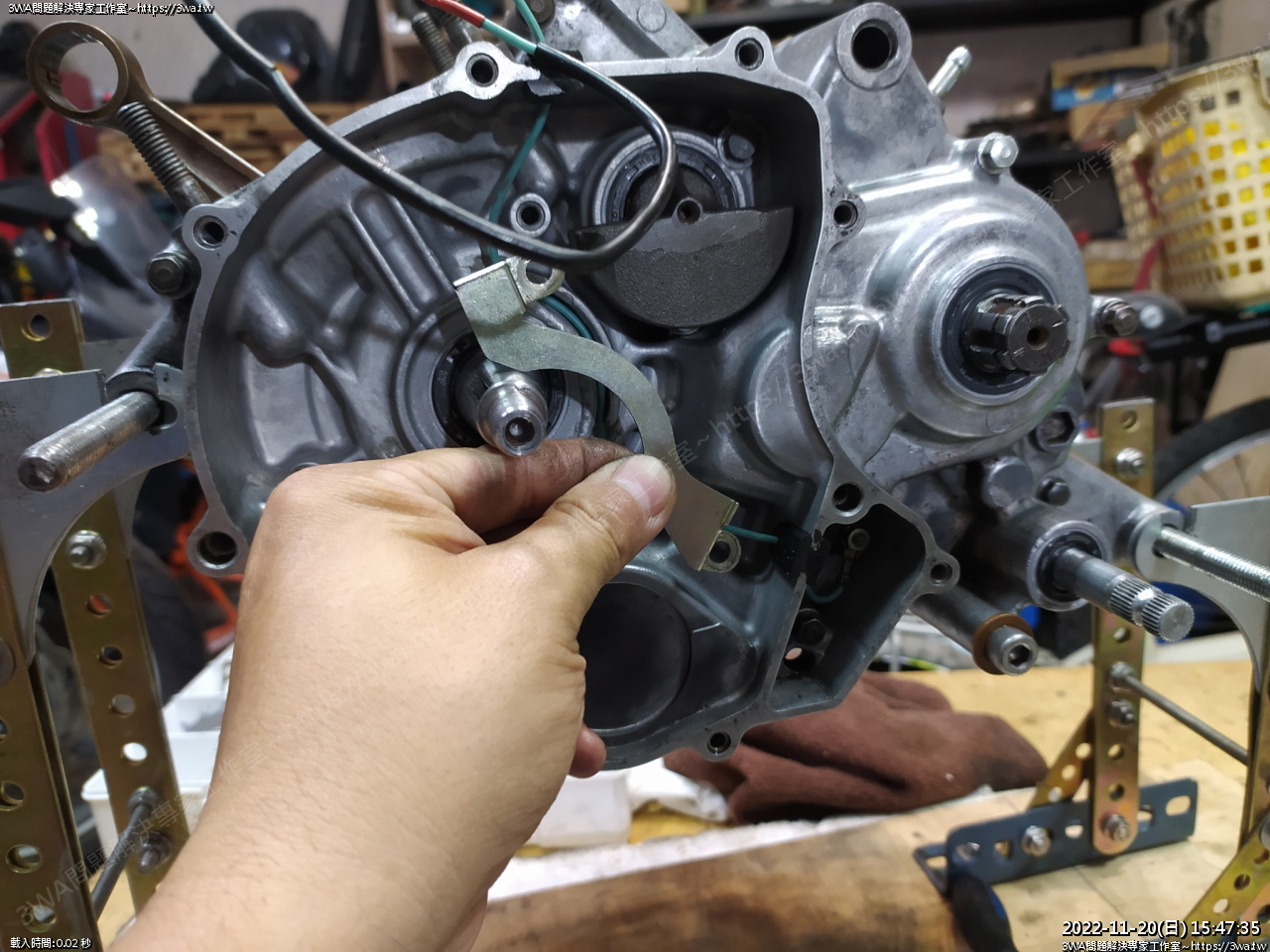

接著裝線材的壓板





這樣裝





這顆螺絲再拆下來





重鎖上、下二個螺絲,8~9 NM





左邊看一看好像沒什麼東西了

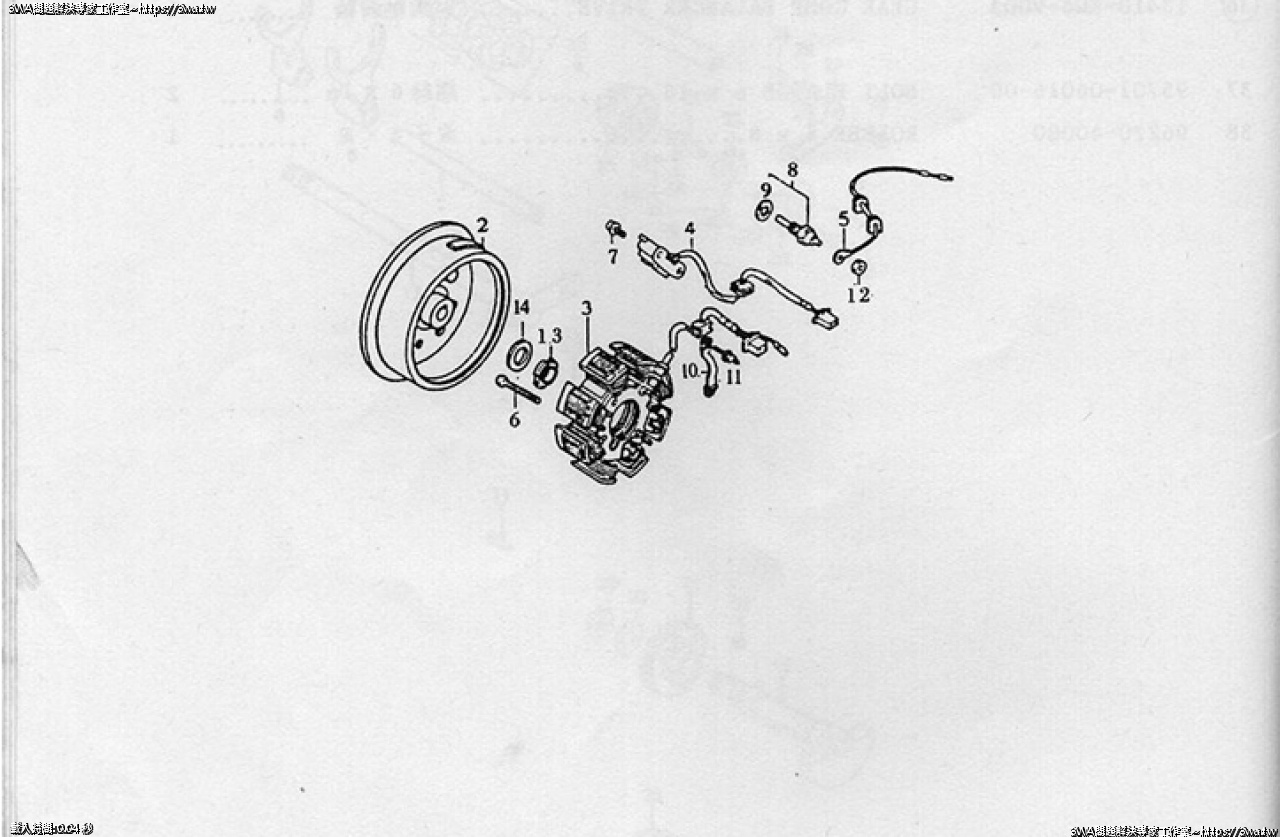

 零件手冊的爆炸圖

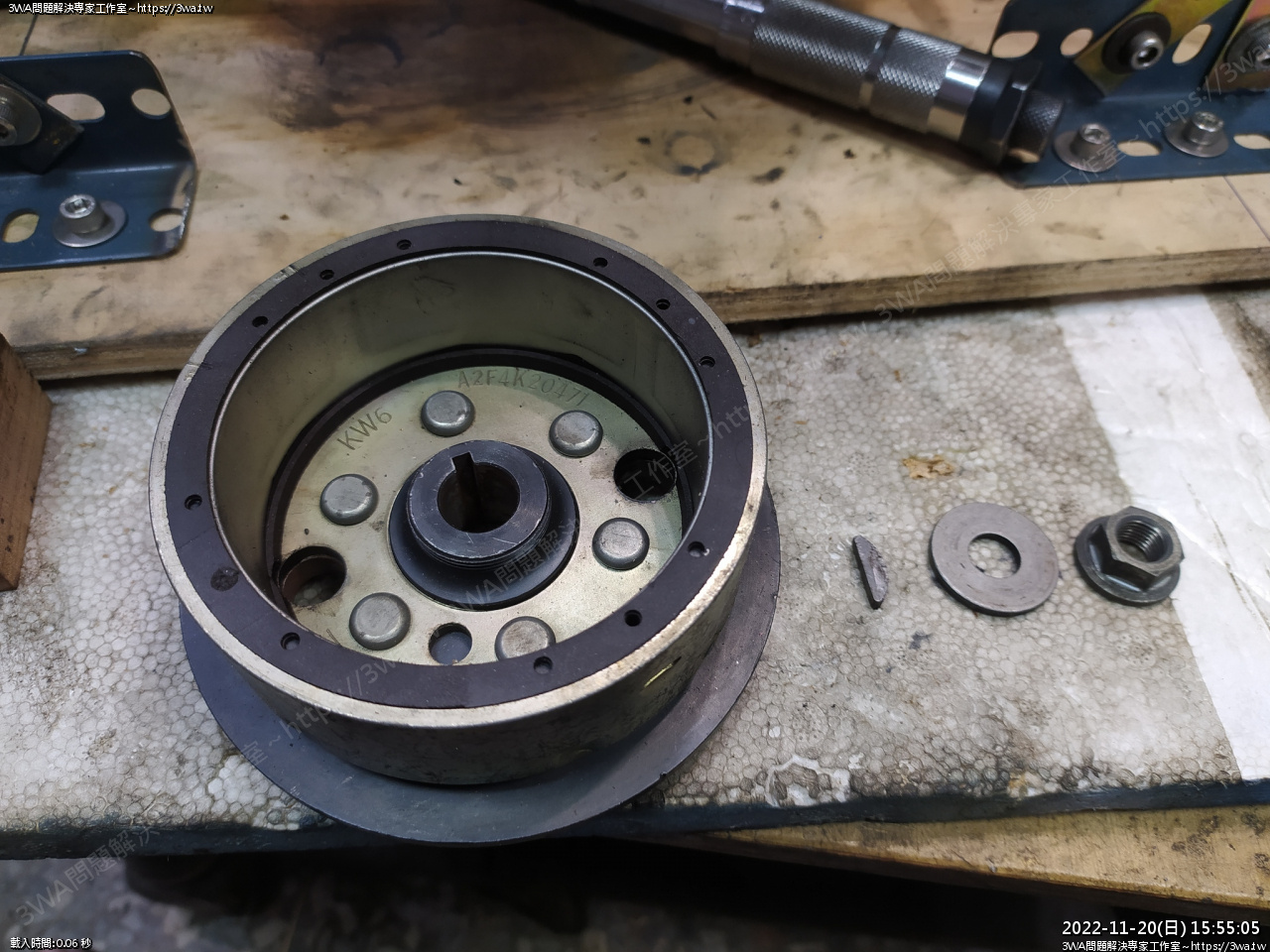

準備裝飛輪(轉子)





放上半月鍵

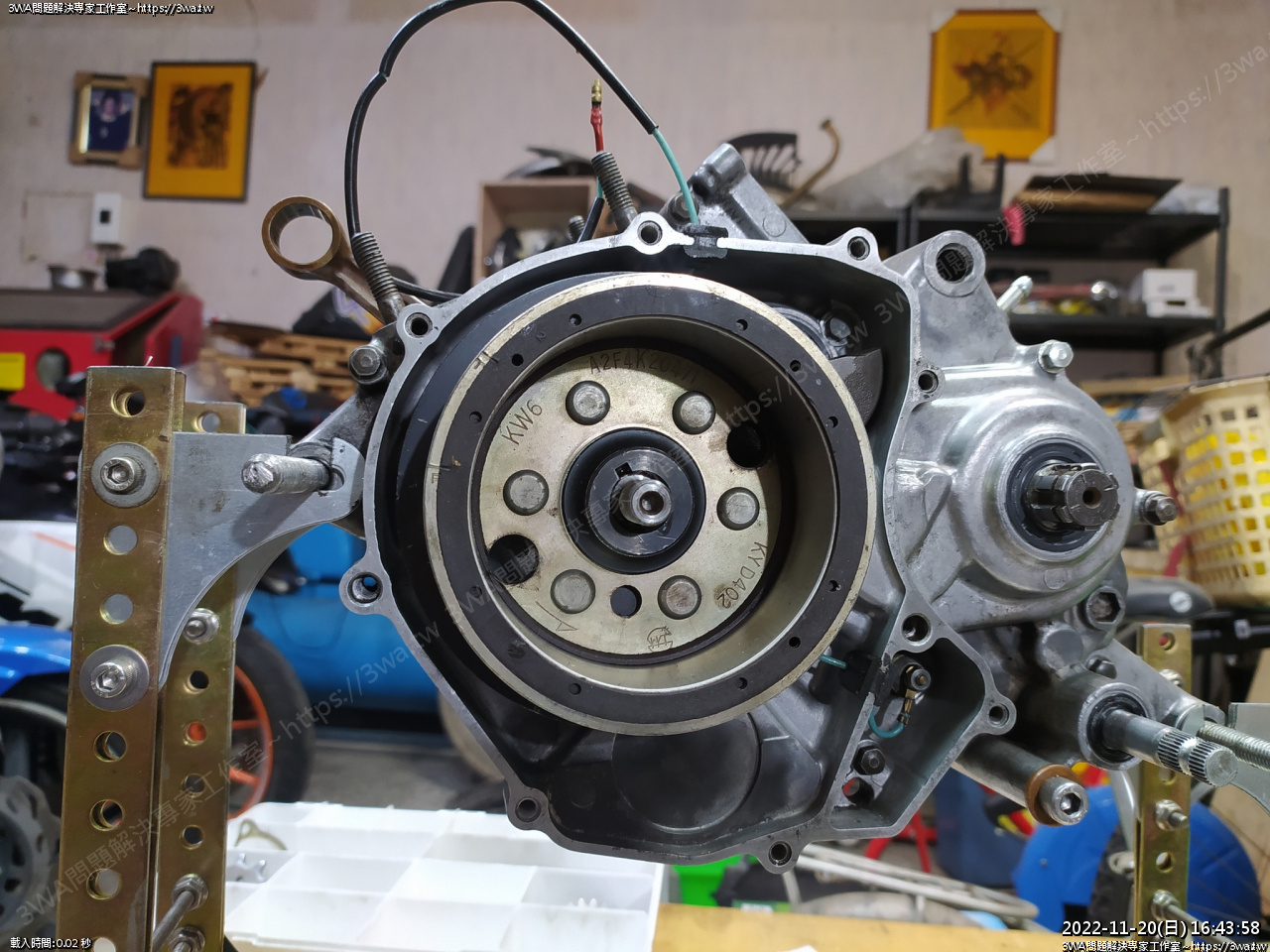

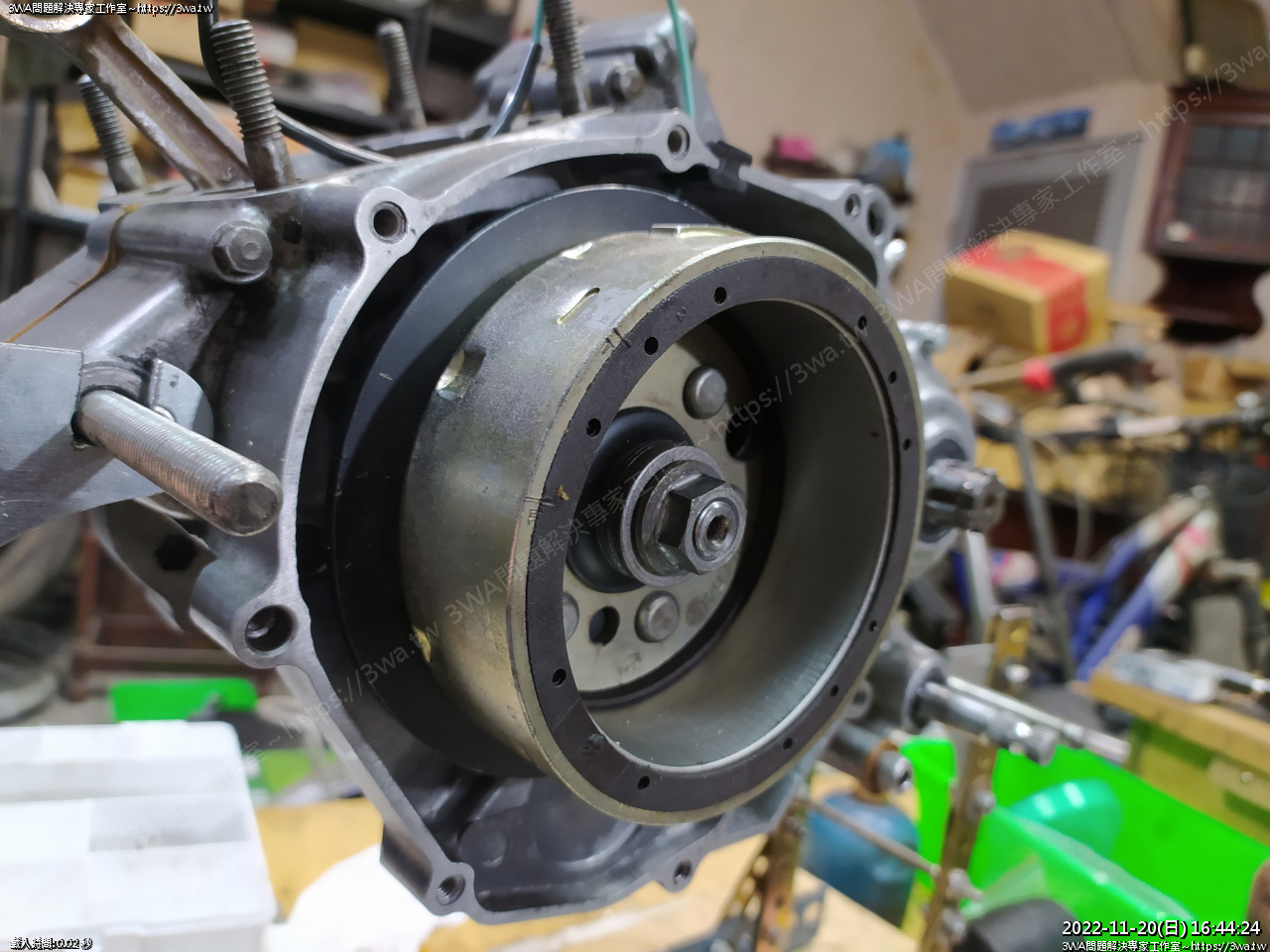

轉子滑進去





放外面的華司





鎖上螺帽,這顆是 17mm





先用手鎖緊

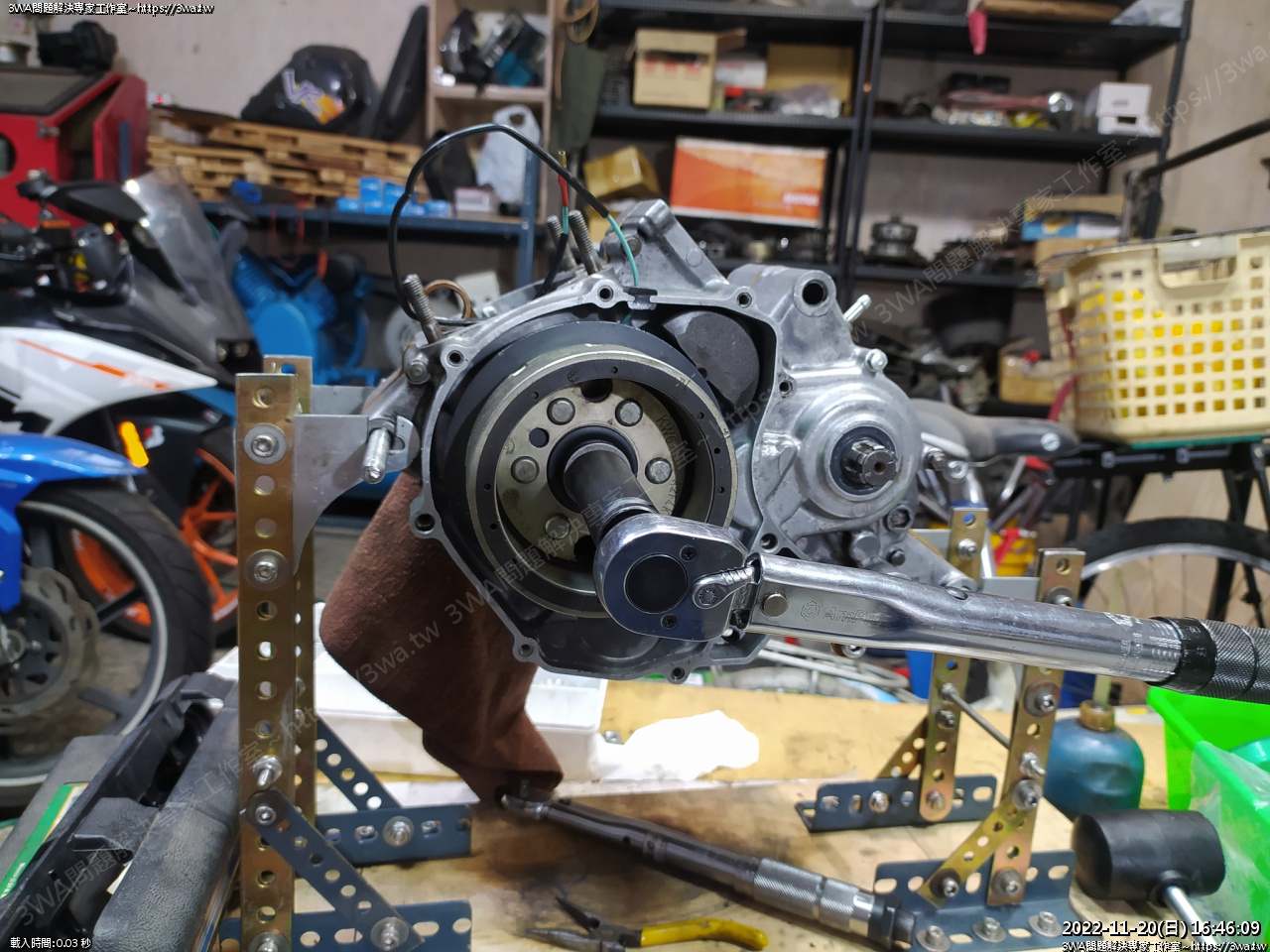

扭力扳手催緊

我手上這份 NSR 維修手冊電子檔,對於電盤側這邊都沒啥說明,只有平衡軸一小部分

鎖的時候,一樣可以在背面的齒輪丟布夾著,就可以順利的鎖

我那支 Y 桿的深度好像插不到轉子裡的洞~_~

短了一丟丟



以 FZR 同樣位置的螺絲,是鎖 8.0KG

追風 7.0KG

NSR 電盤這顆我比照曲軸的部分鎖 6.5KG,太高有點怕

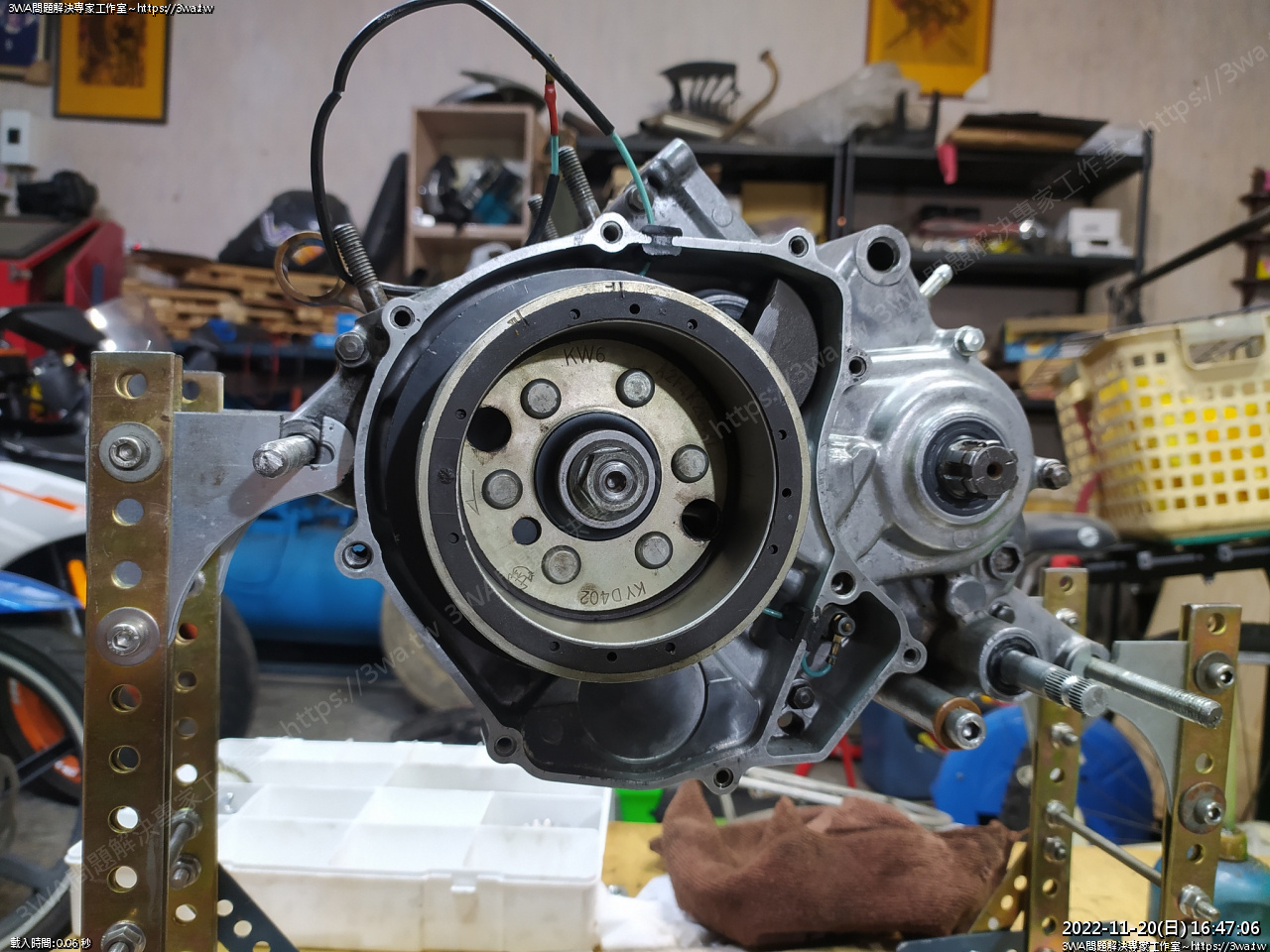

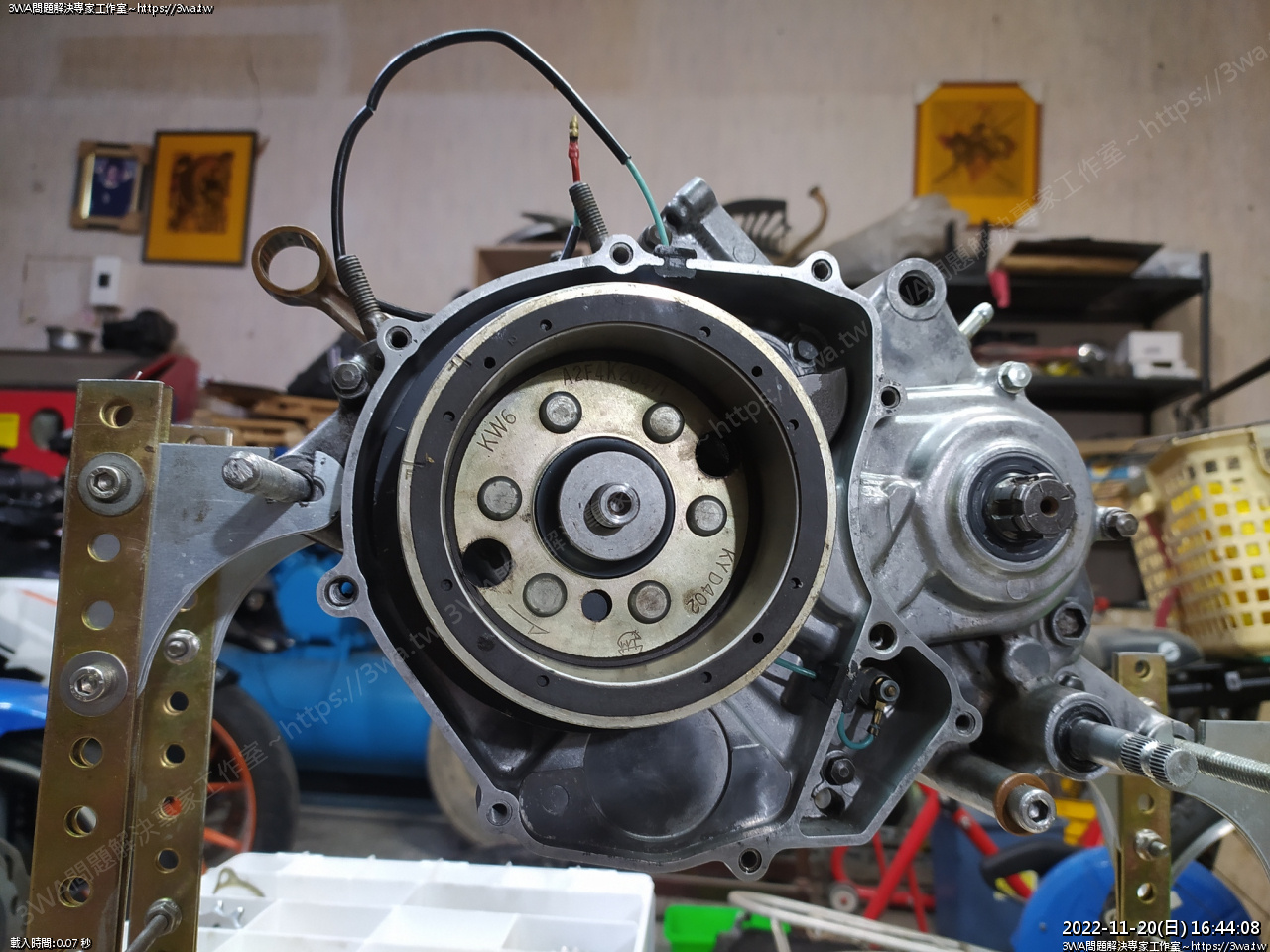

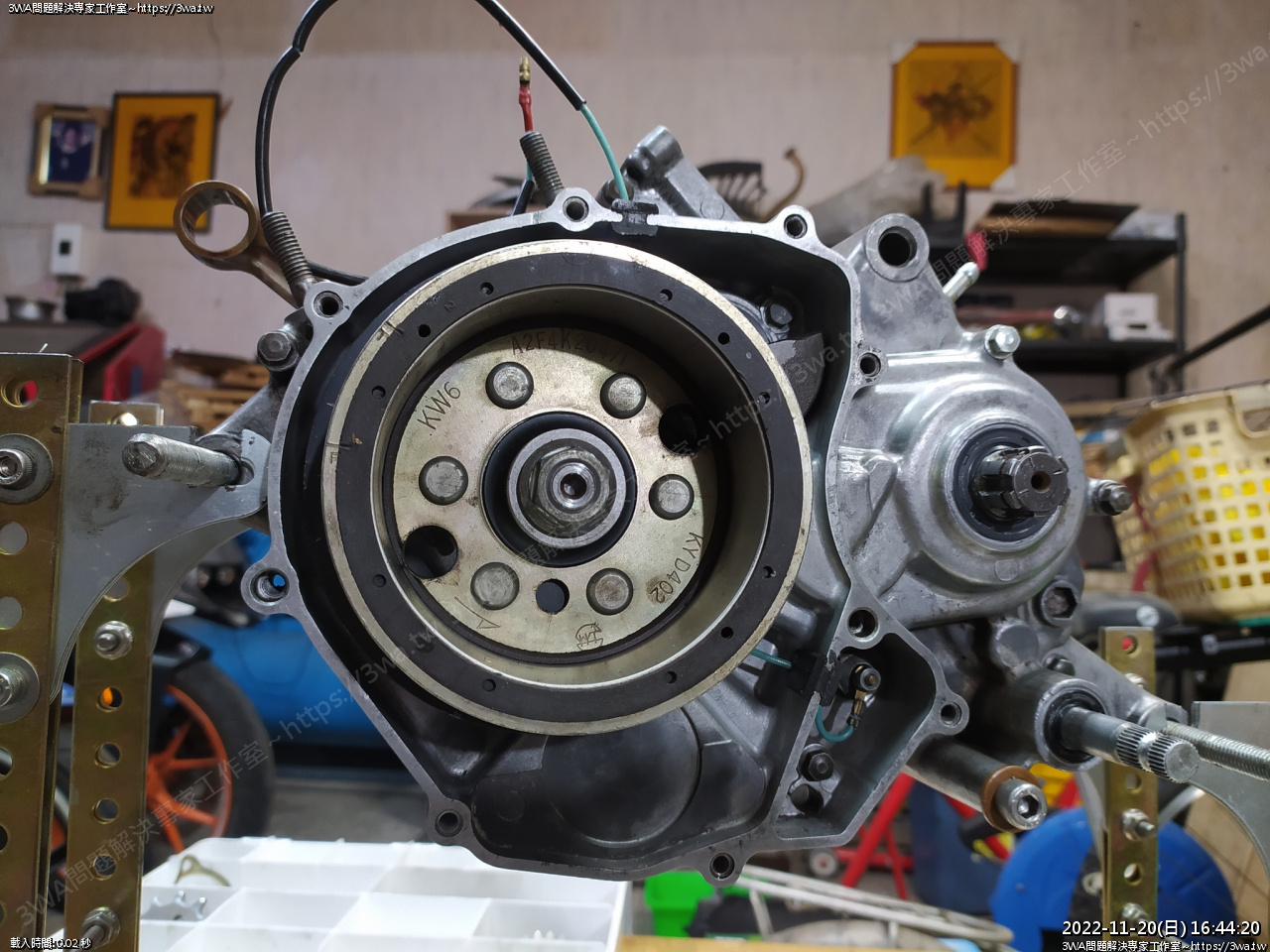

鎖好,轉起來相當順暢



測試旋轉飛輪

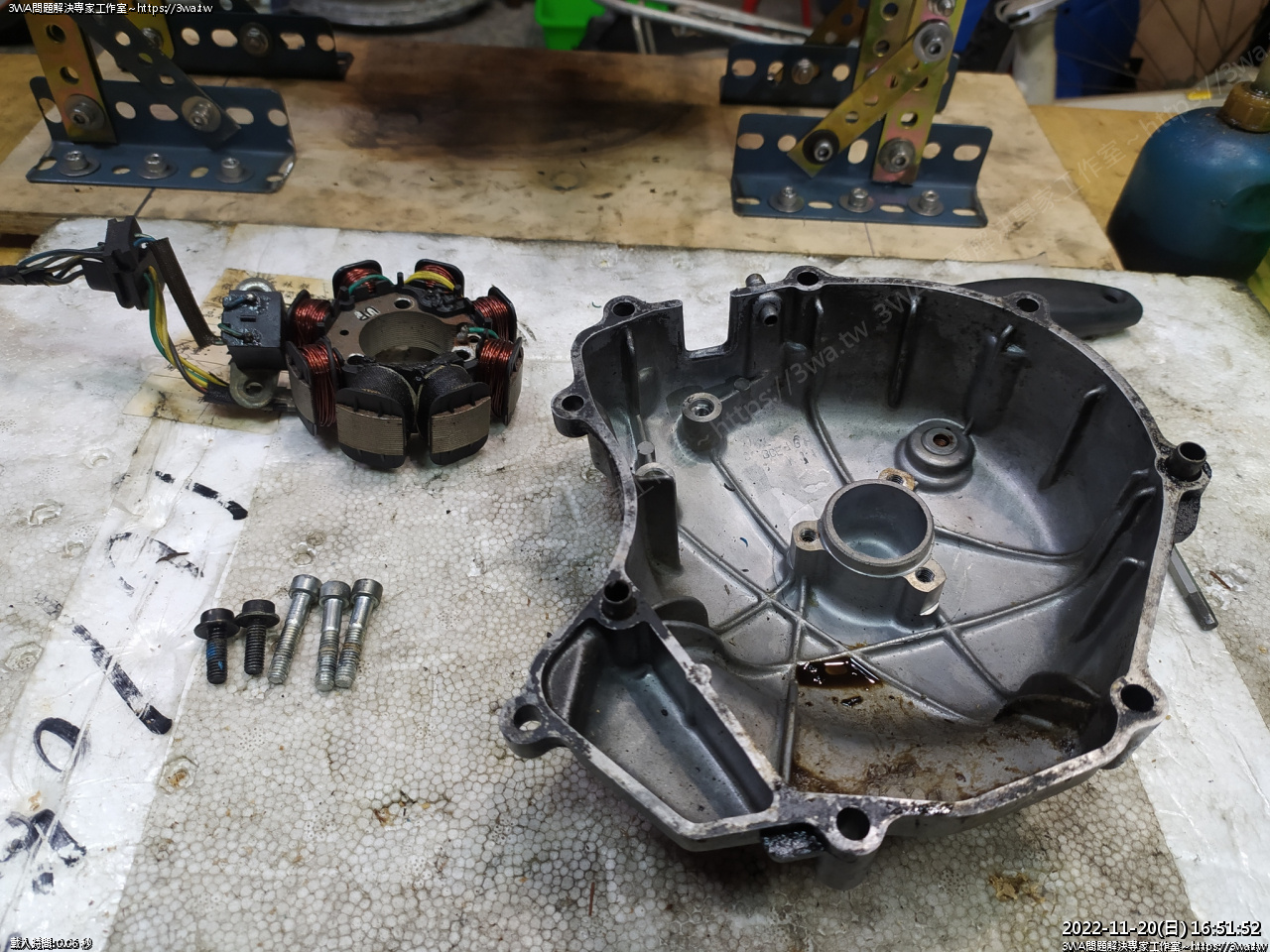

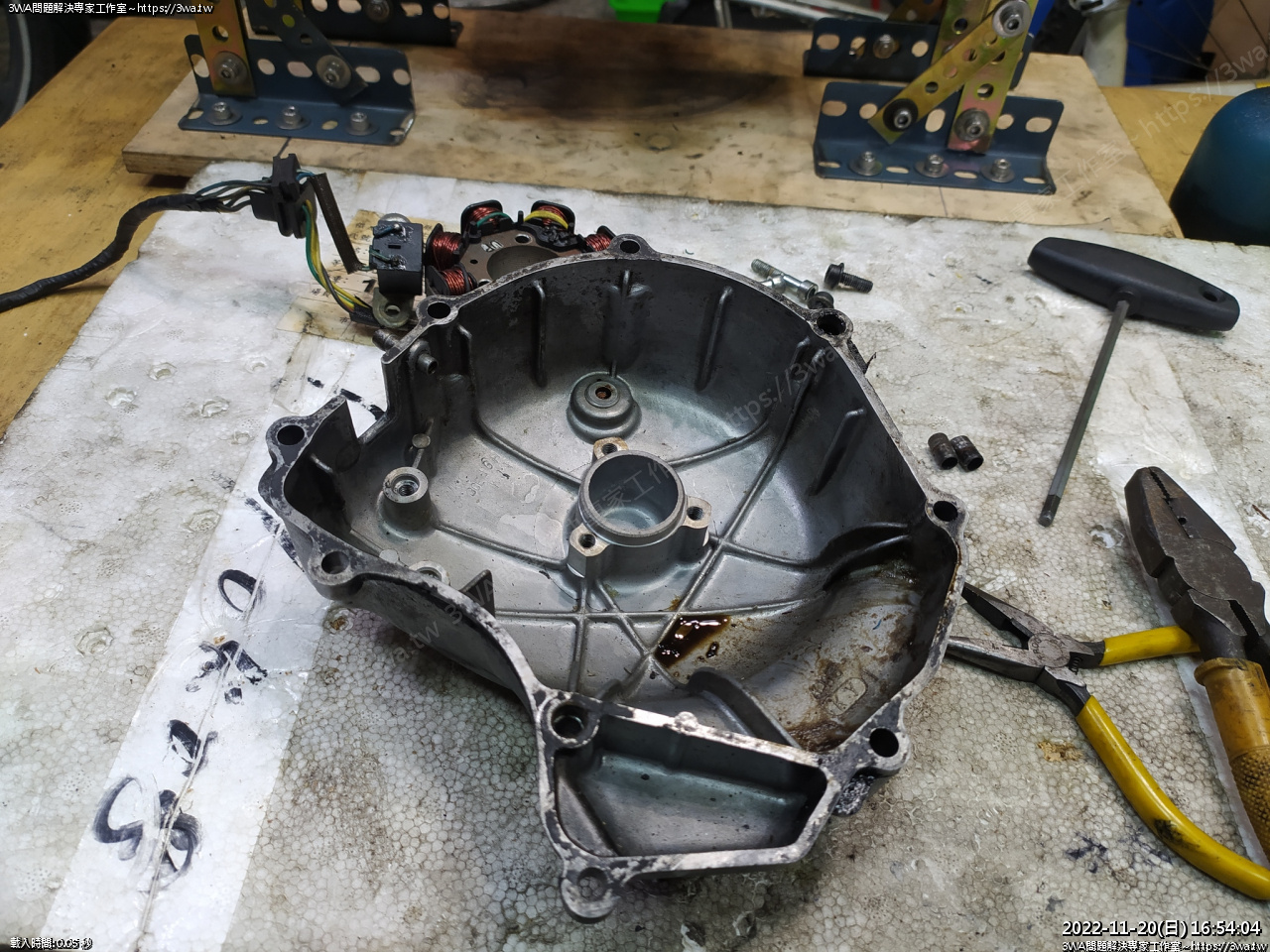

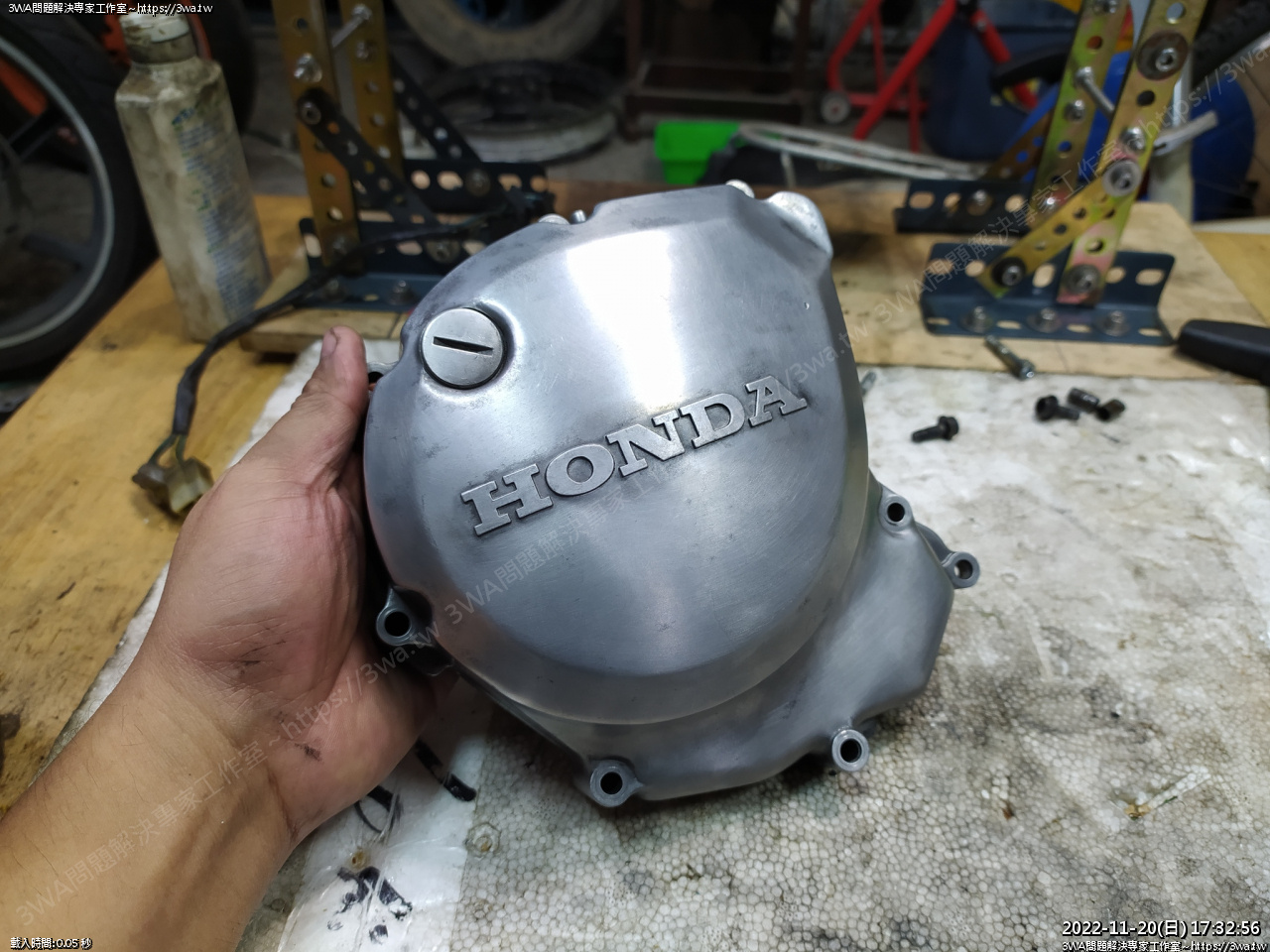

接下來處理這個油膩膩電盤蓋

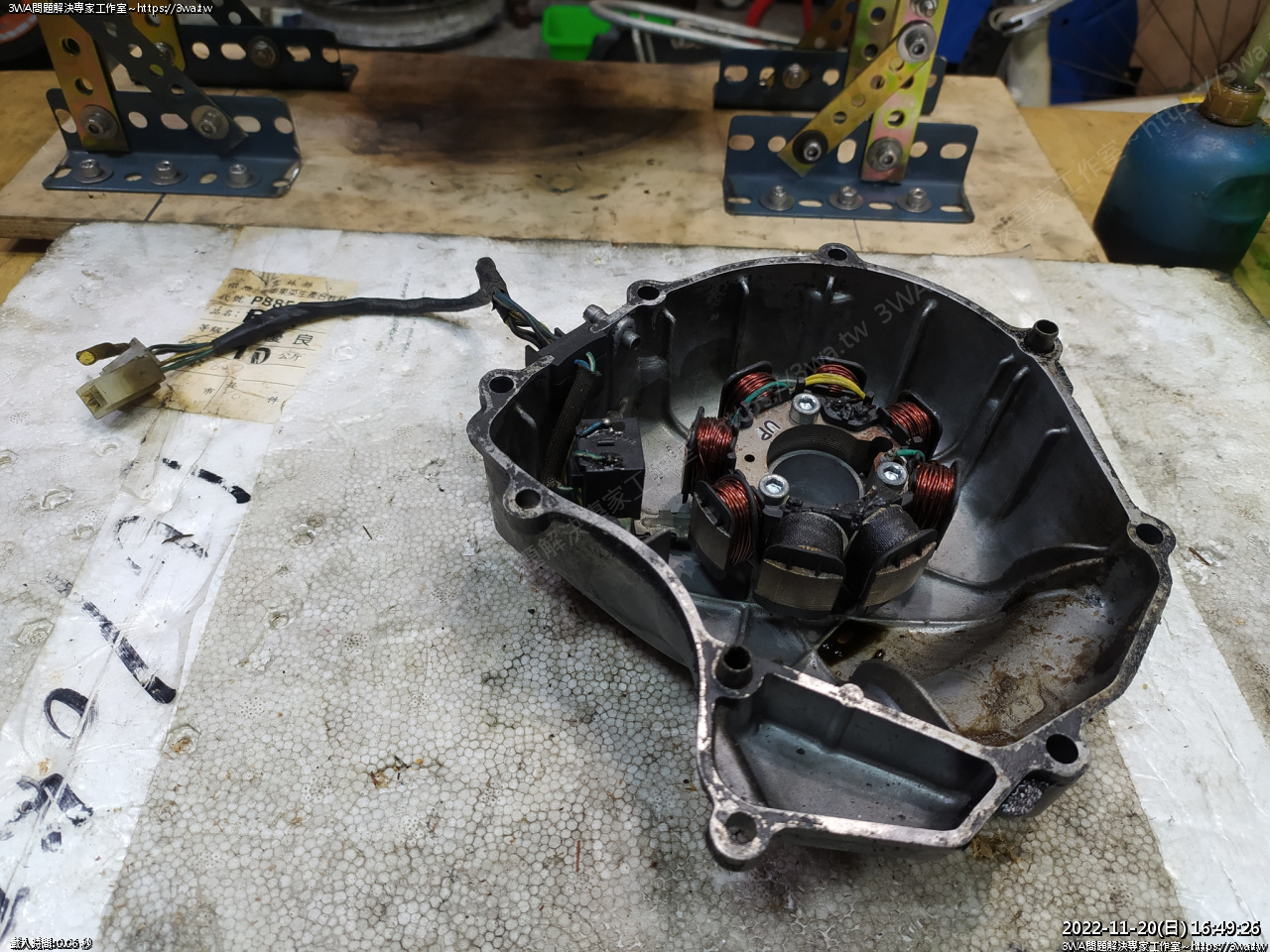

仁內拆除





有一些油

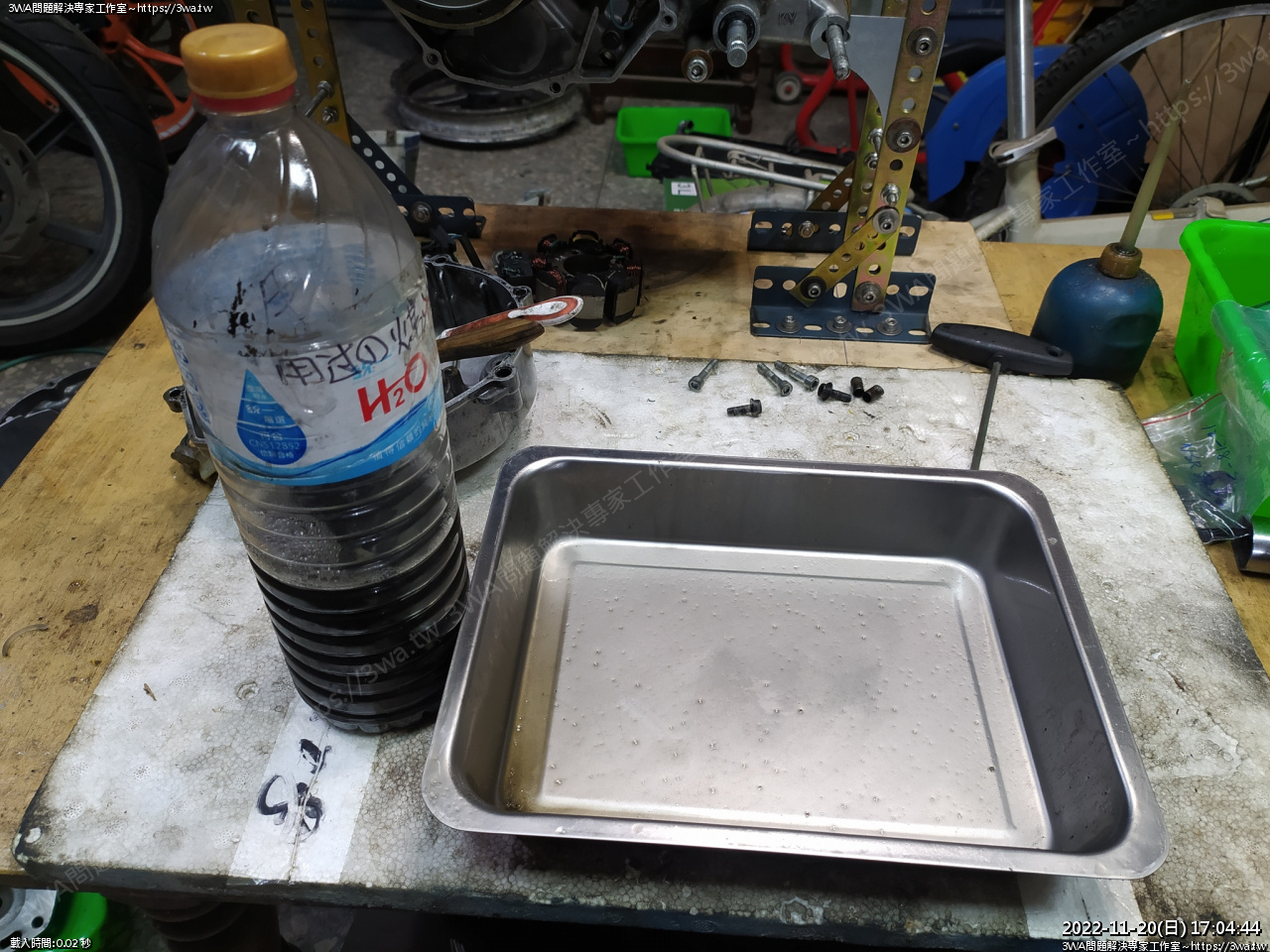

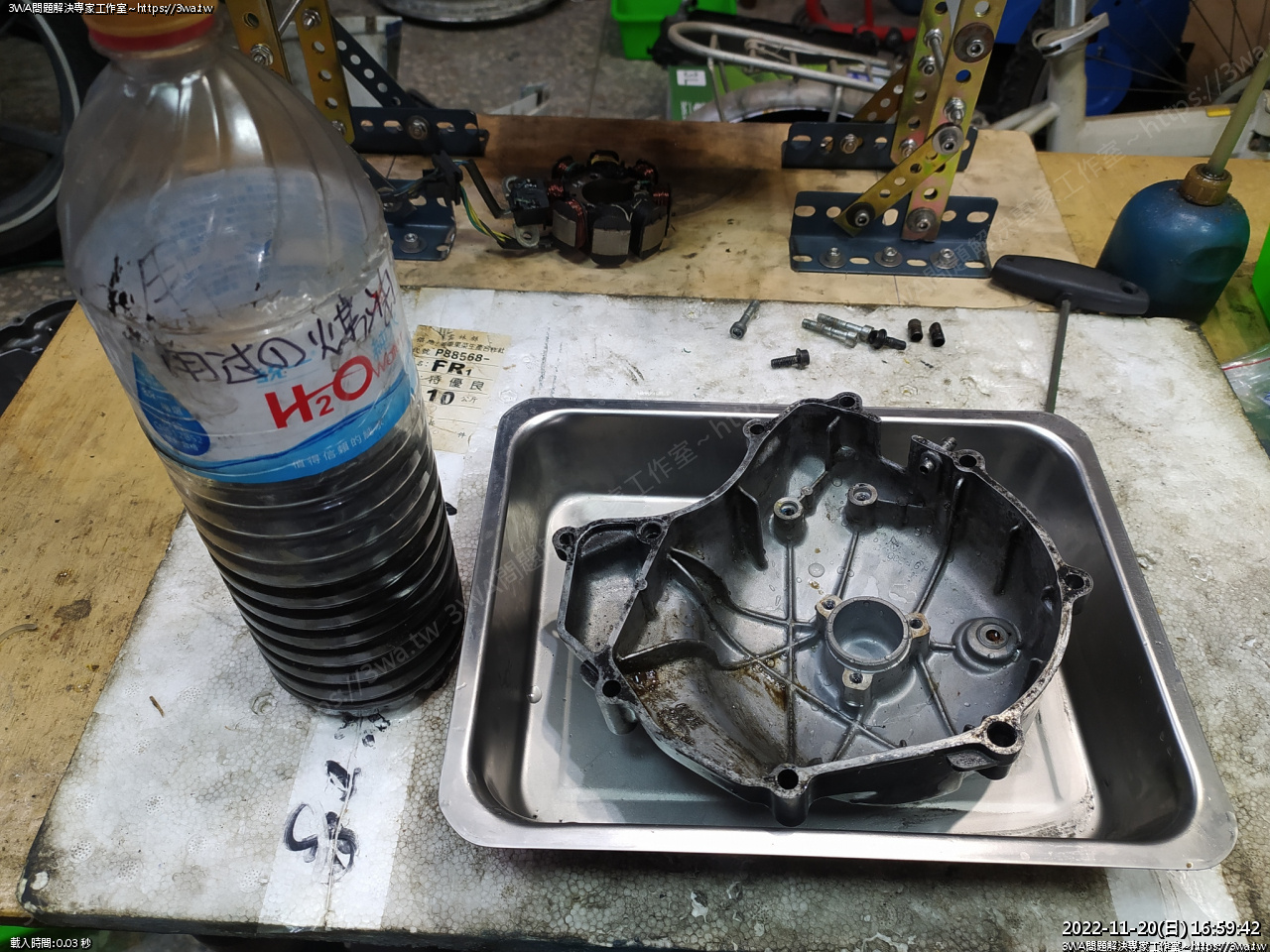

拿出用過的煤油,這時候用過的煤油特別好用

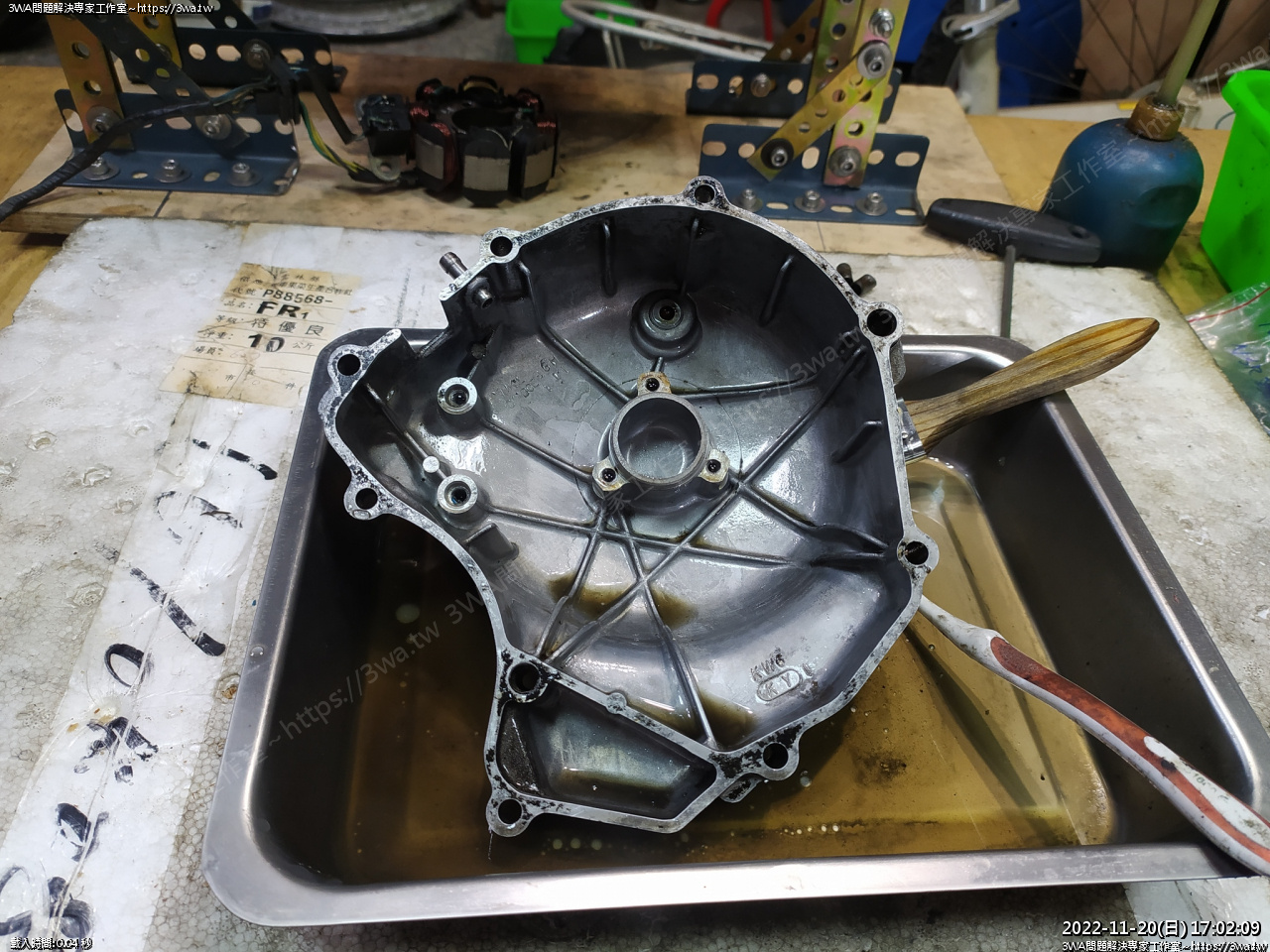

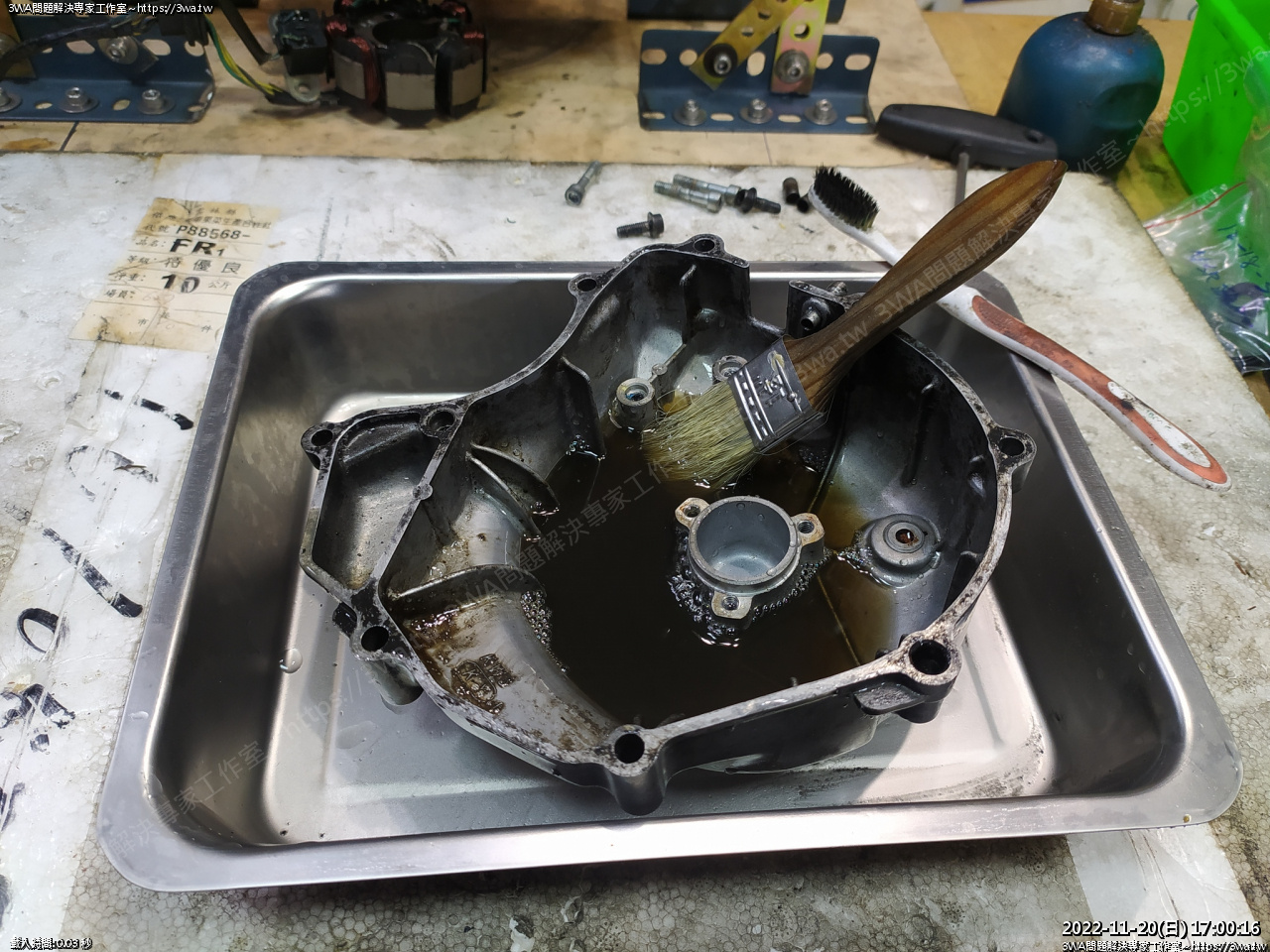

倒一些,油漆刷刷一刷,去油泥相當快





刷二分鐘就乾淨了

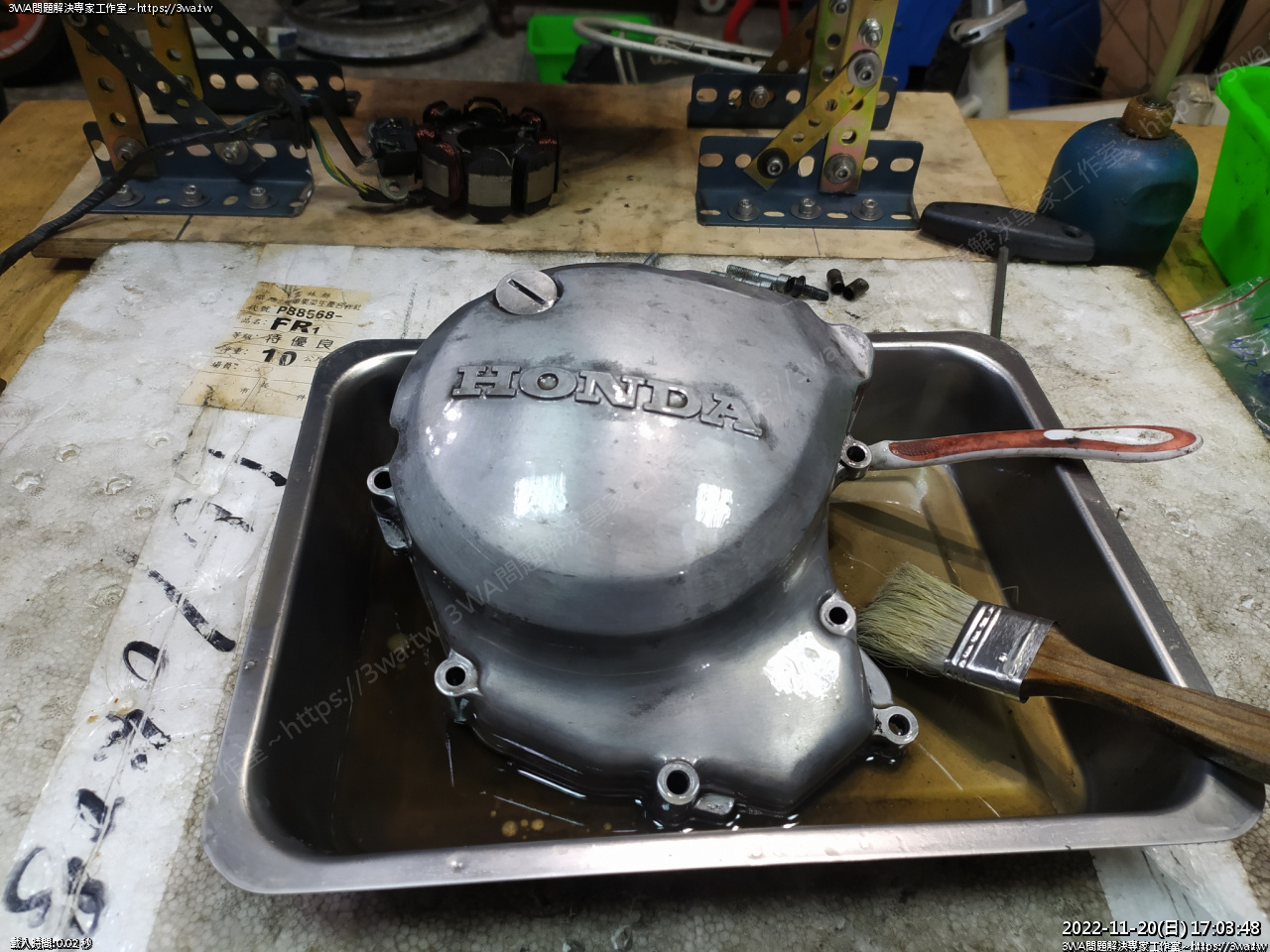

正面也刷一刷





趁還沒揮發,再倒回瓶子裡





清洗再洗一次

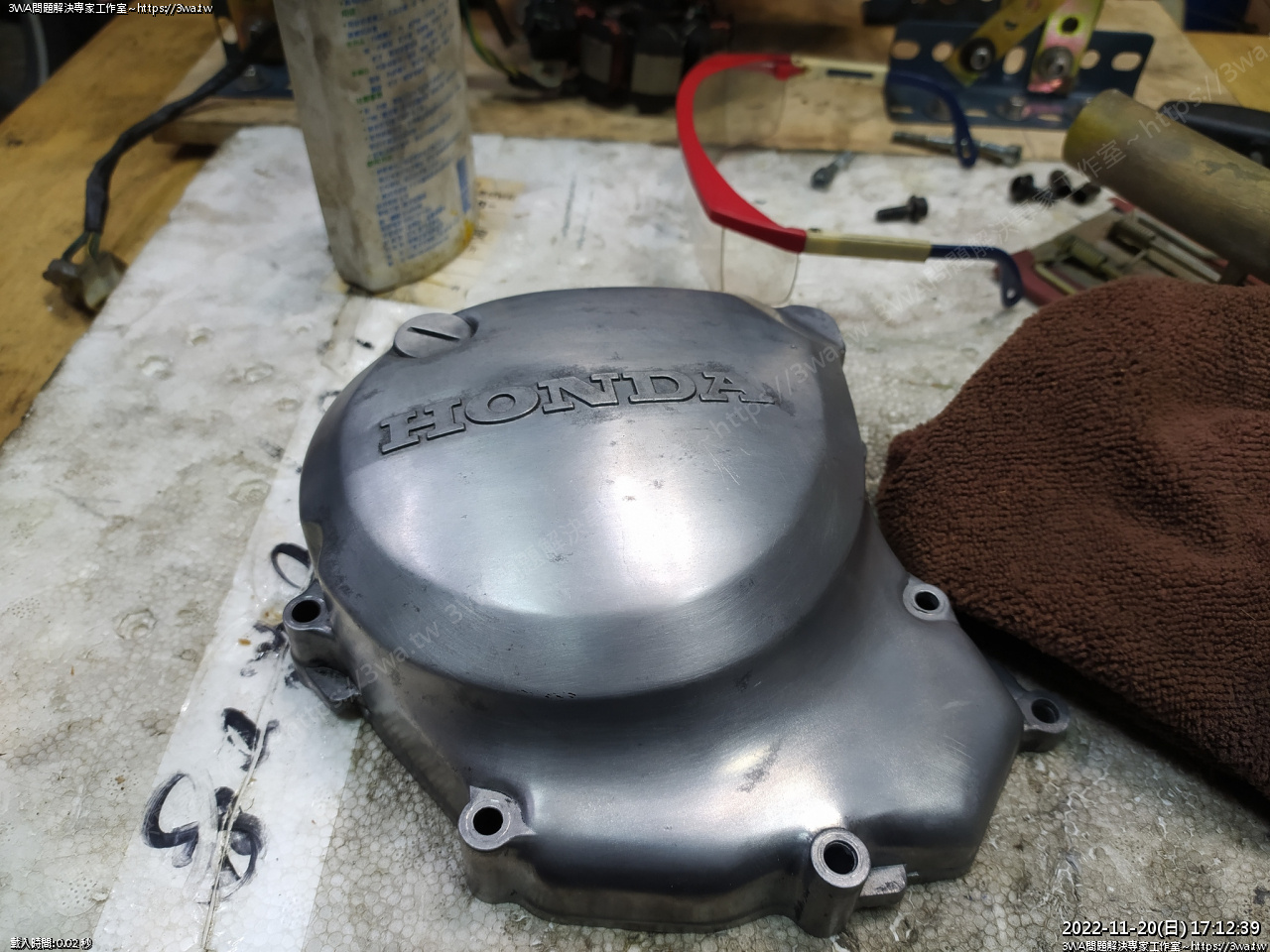

外蓋,布擦一擦

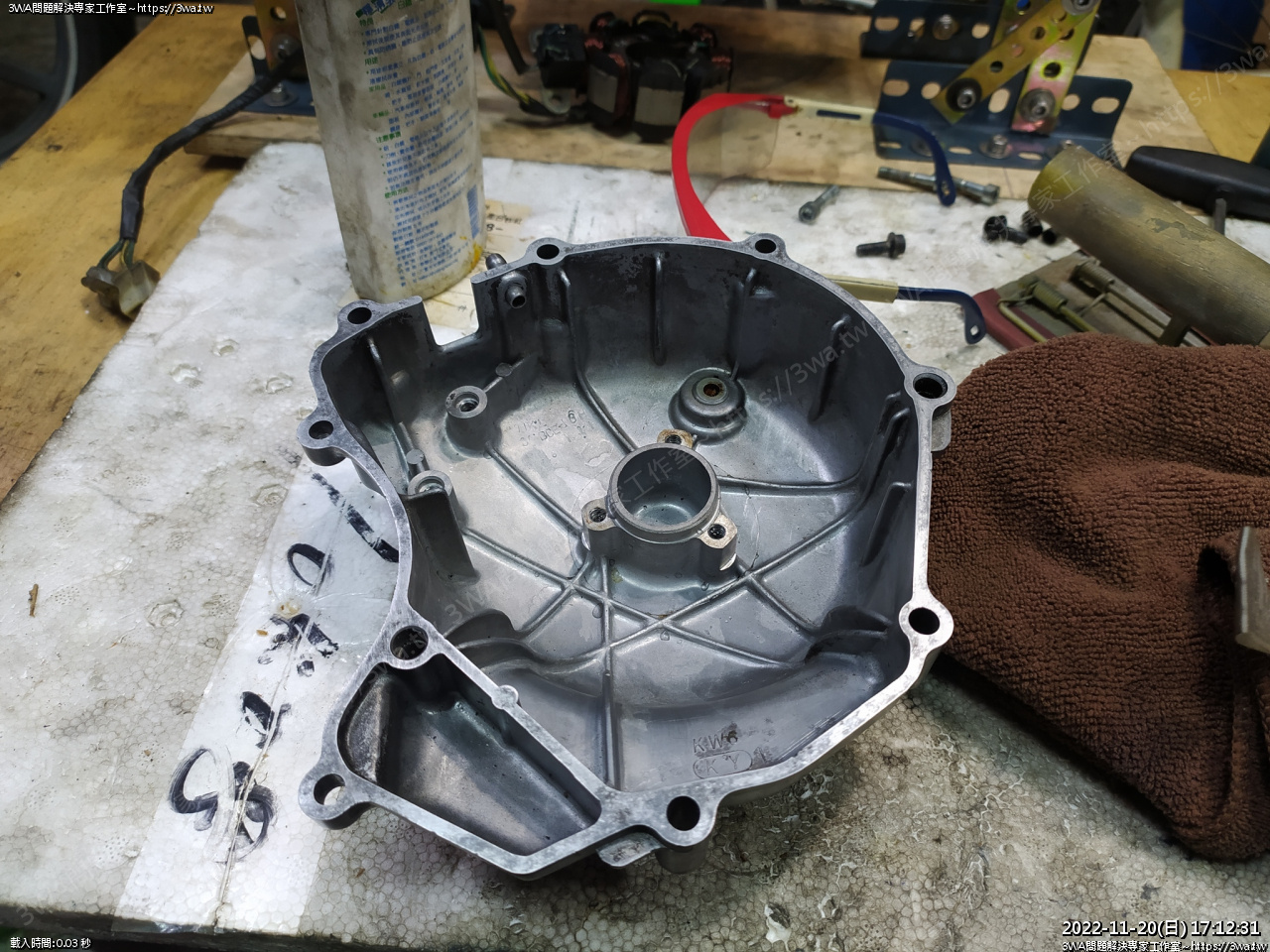

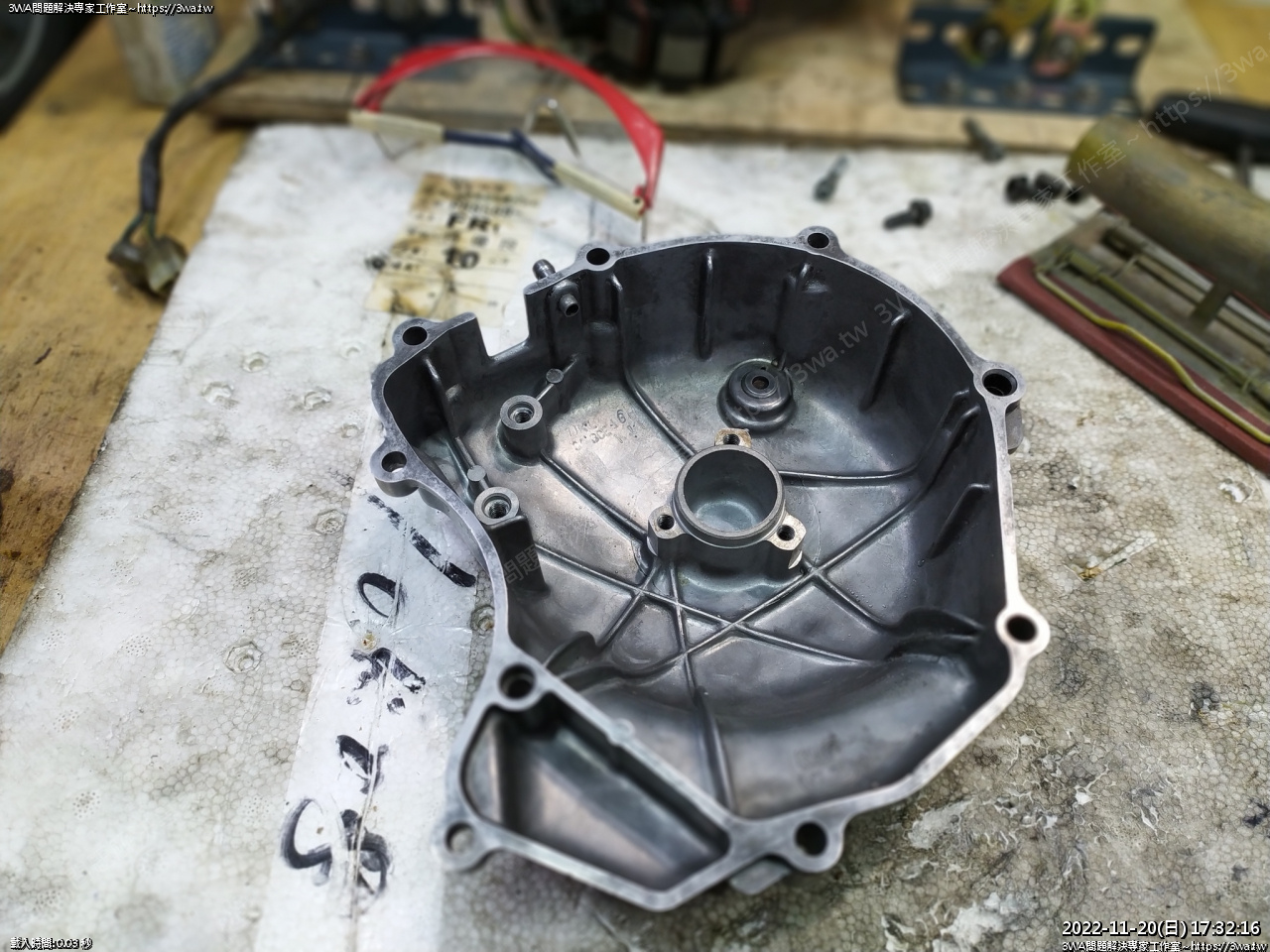

裡面也用布擦,一直浸水沒啥用,主要還是要用刷的跟布擦

如果要省時間,就用小蜜蜂跟小支的鋼刷輪





洗掉油汙

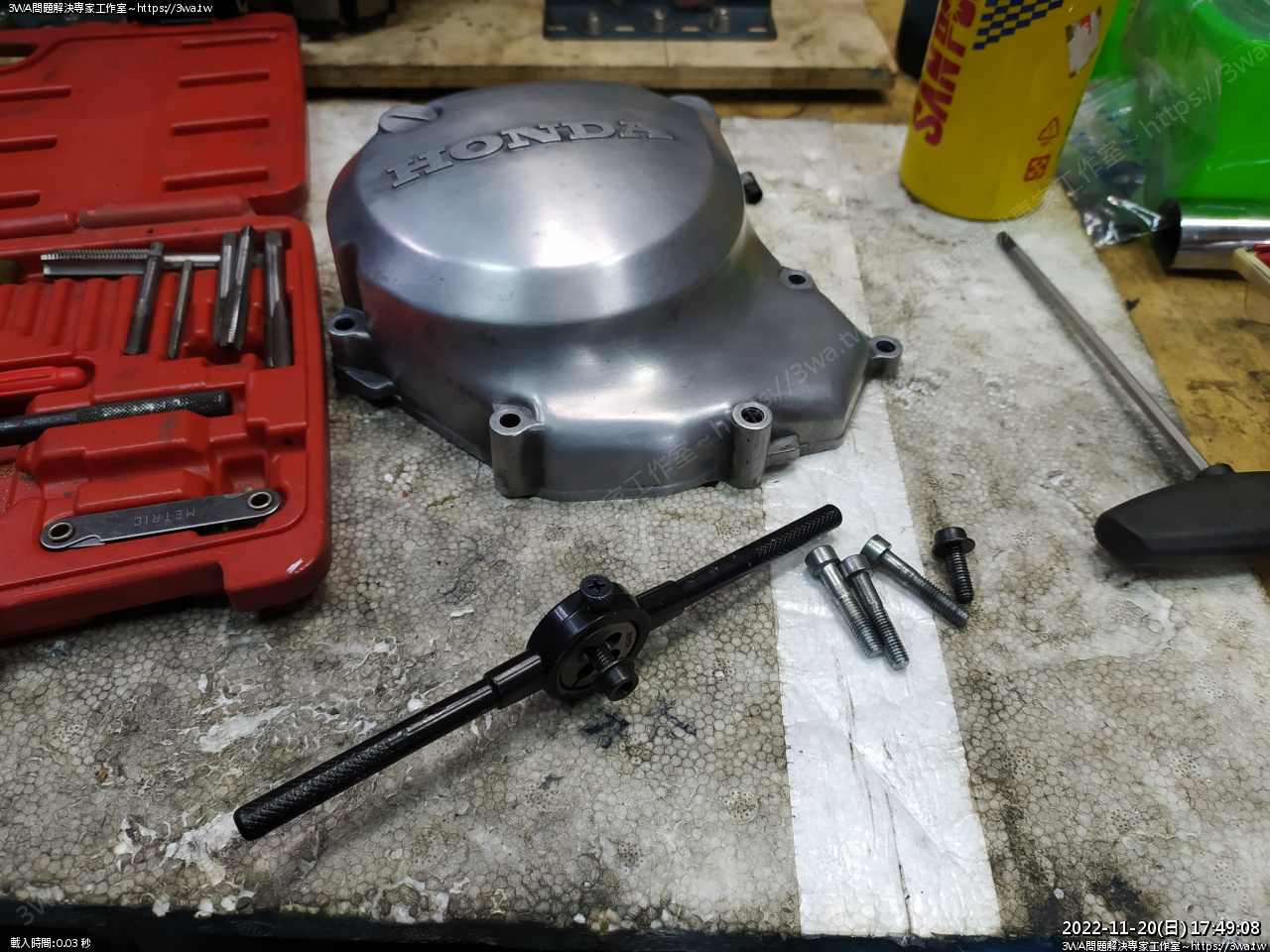

剛才拆下的幾顆螺絲順牙





然後拿去用鑽床+布輪掃幾下

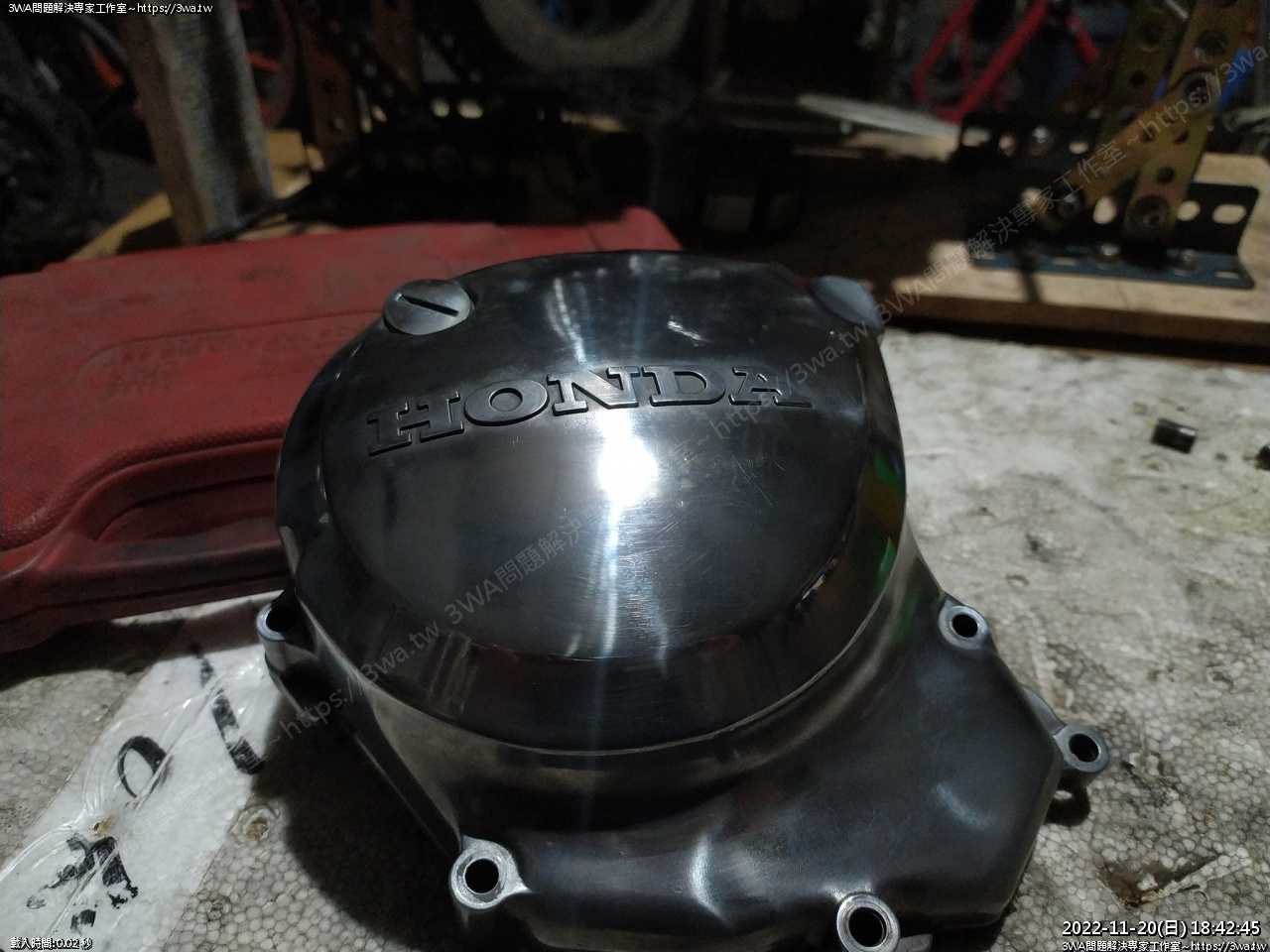

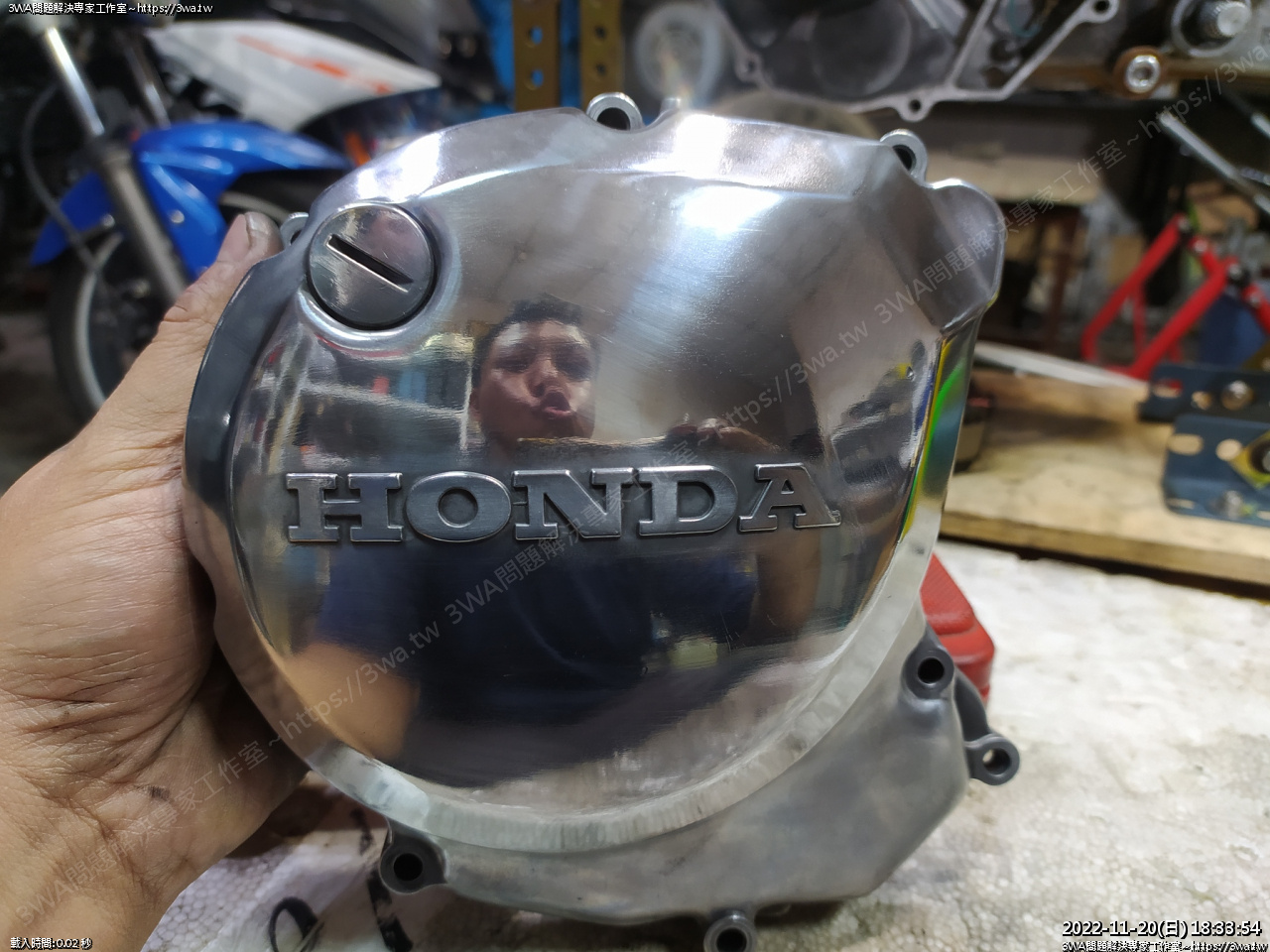

點開了拋光的成就了嗎

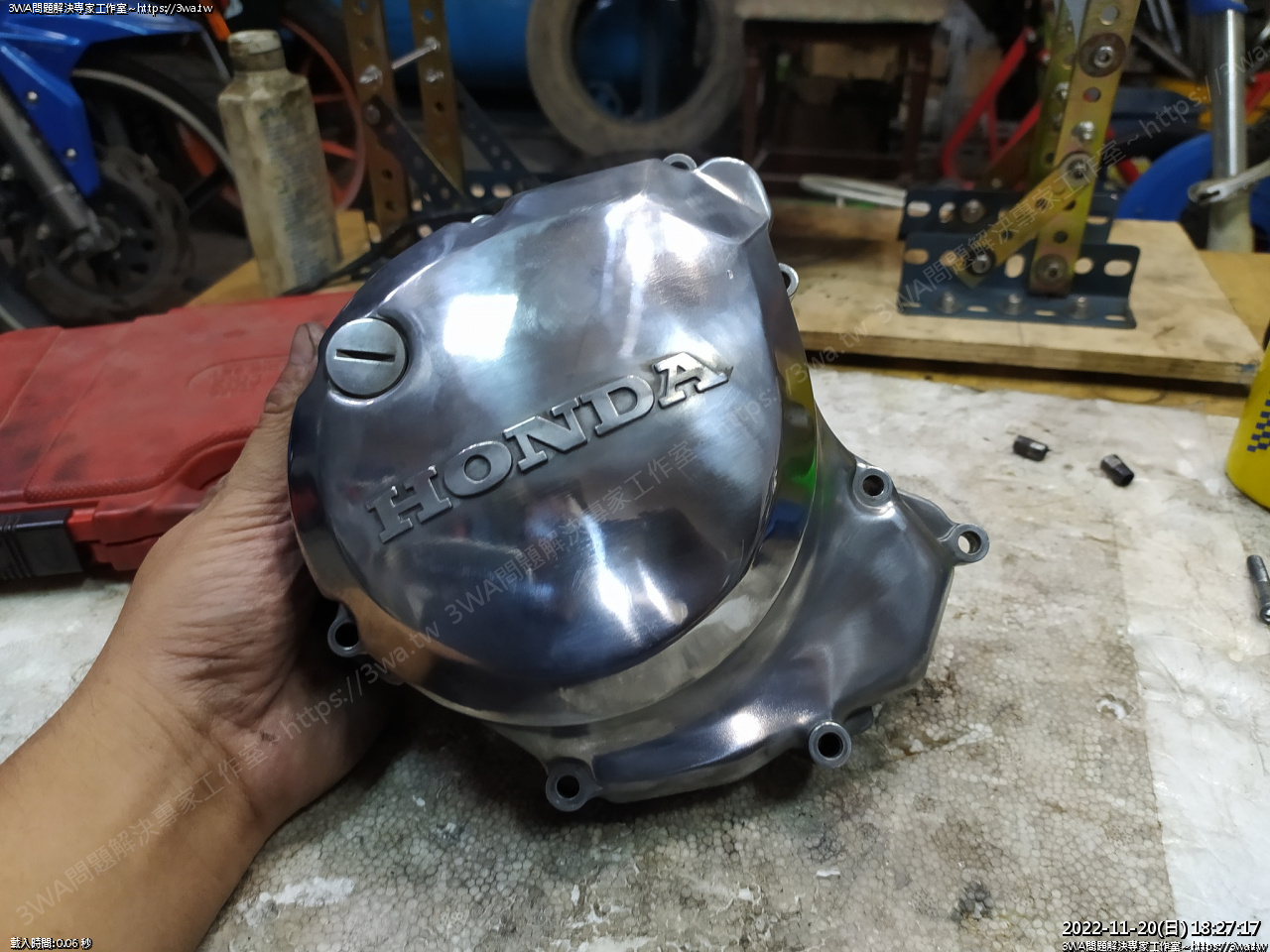

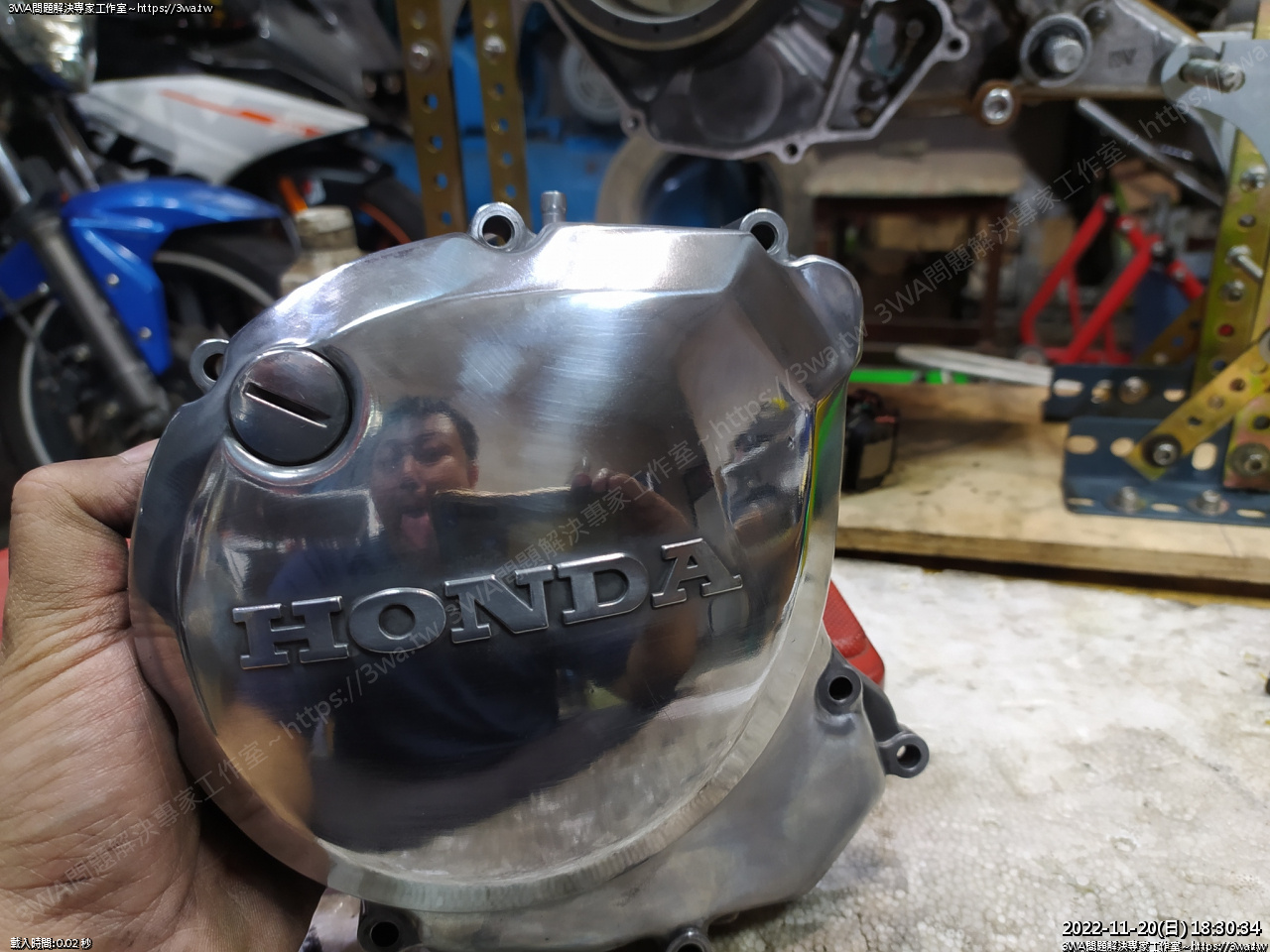

拋光的技能今天才點開,沒有很專業,但看到自己的嘴臉還是可以的





先這樣

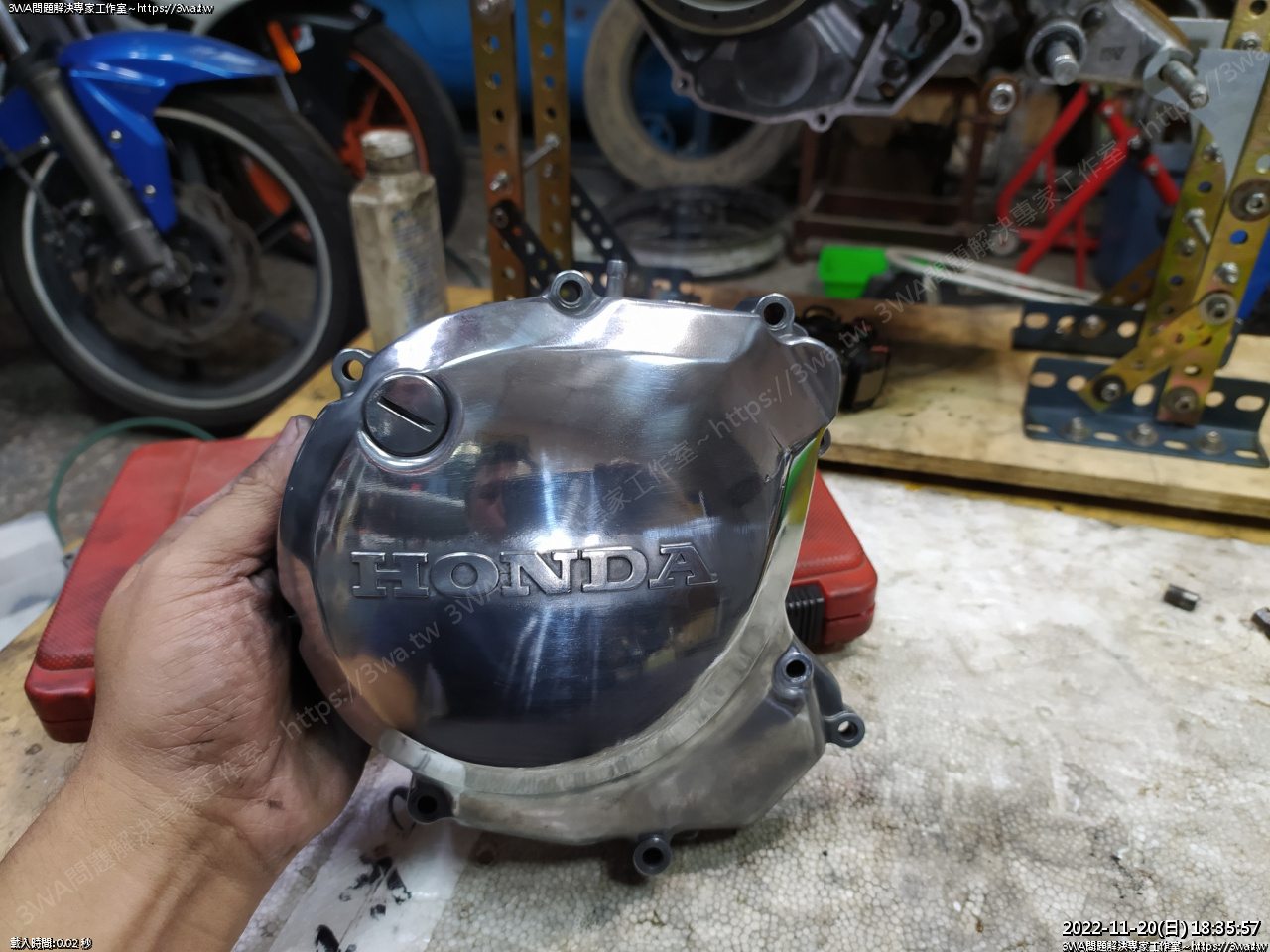

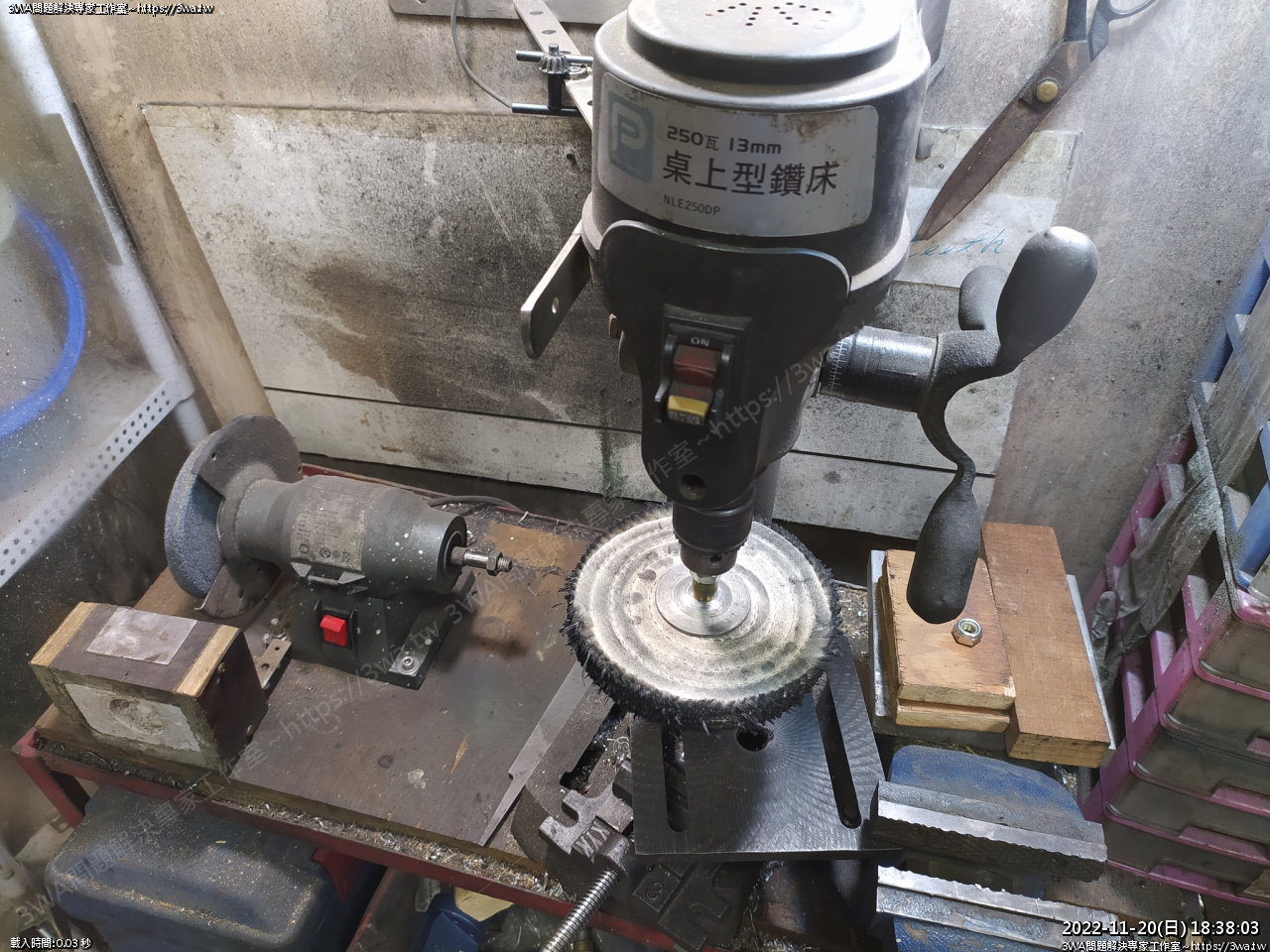

鑽床夾布輪,case 拿上去磨幾下

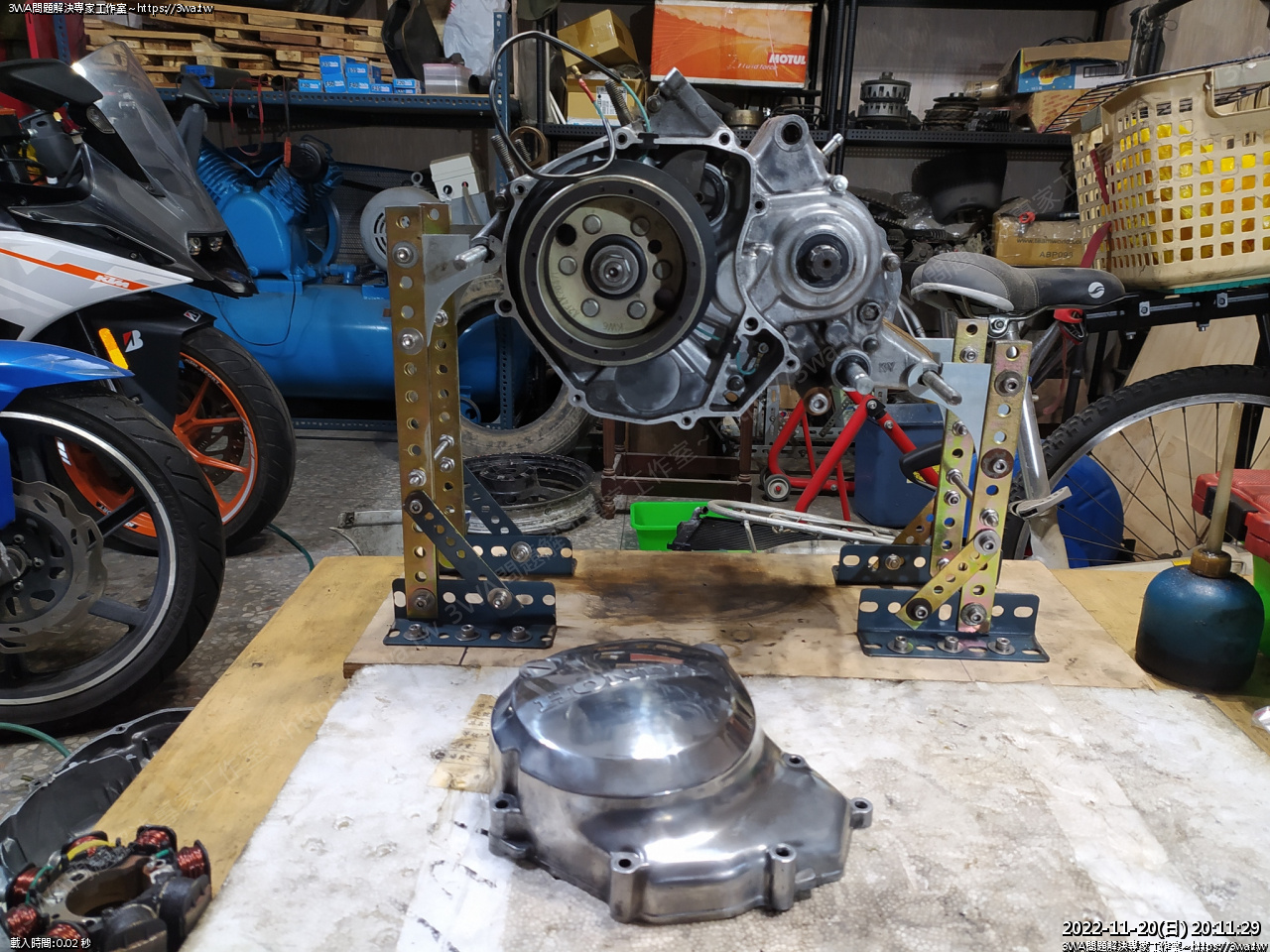

今天的進度





來去吃晚餐

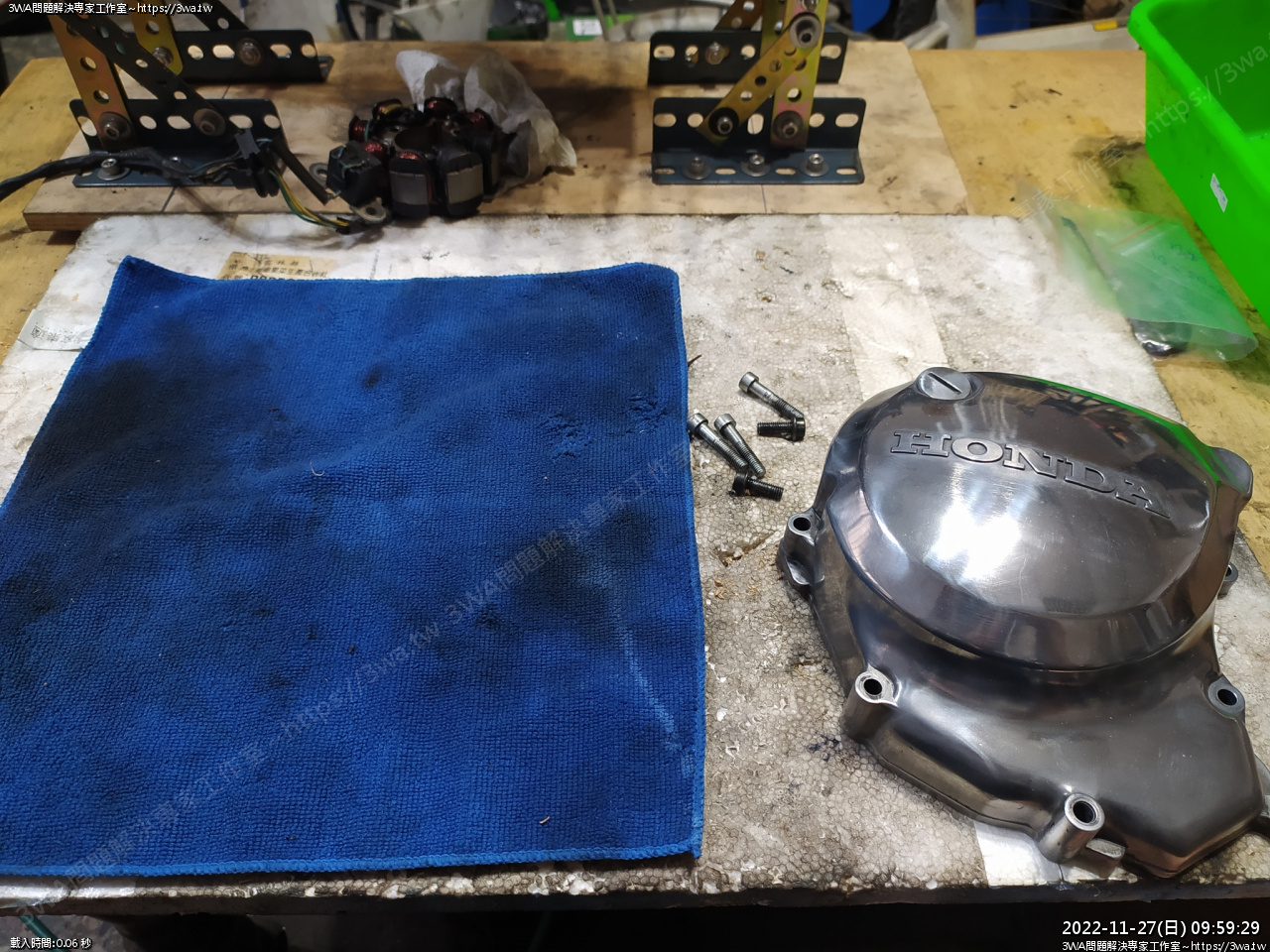

 週末才有空組車,螺絲順牙

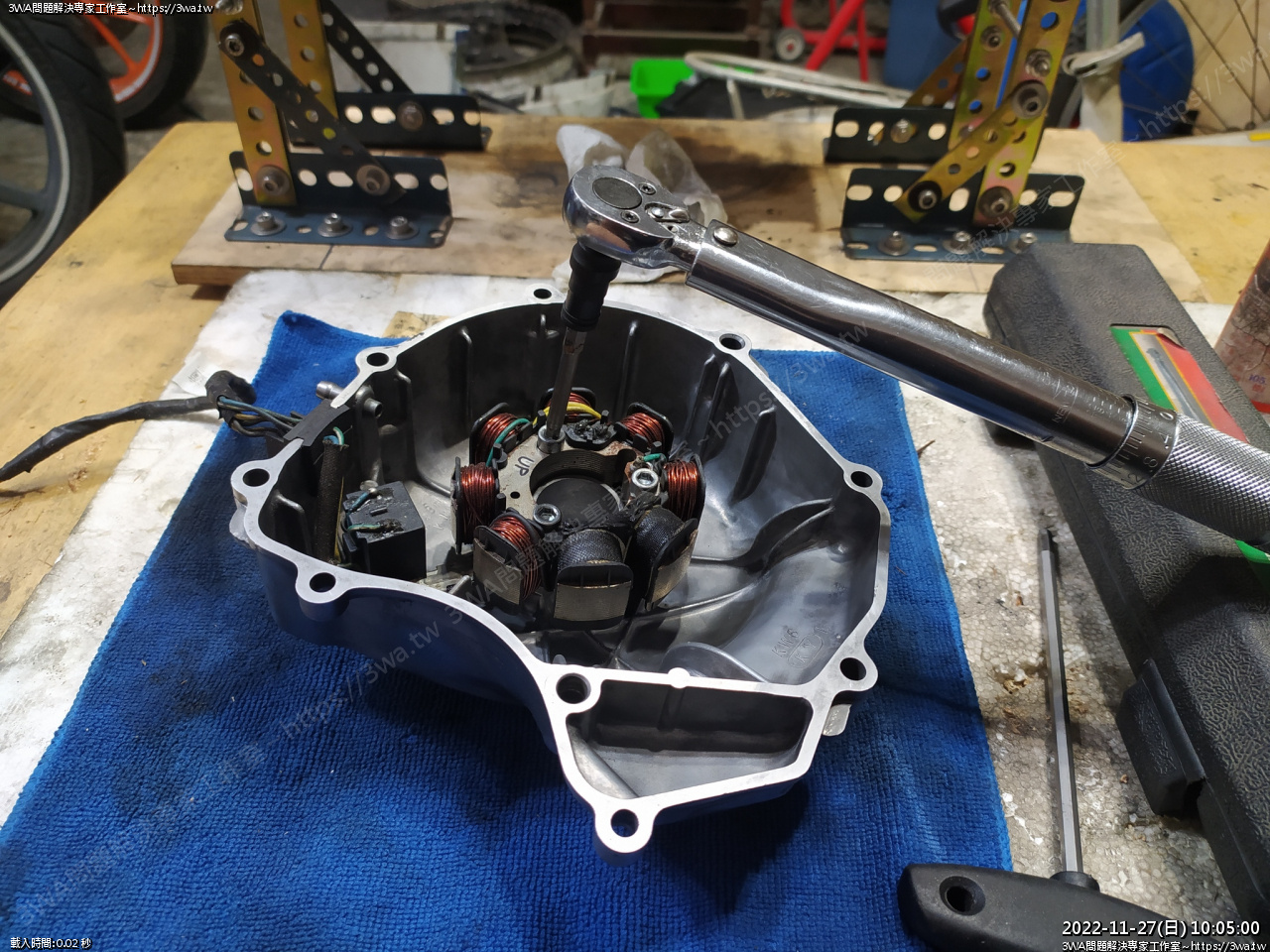

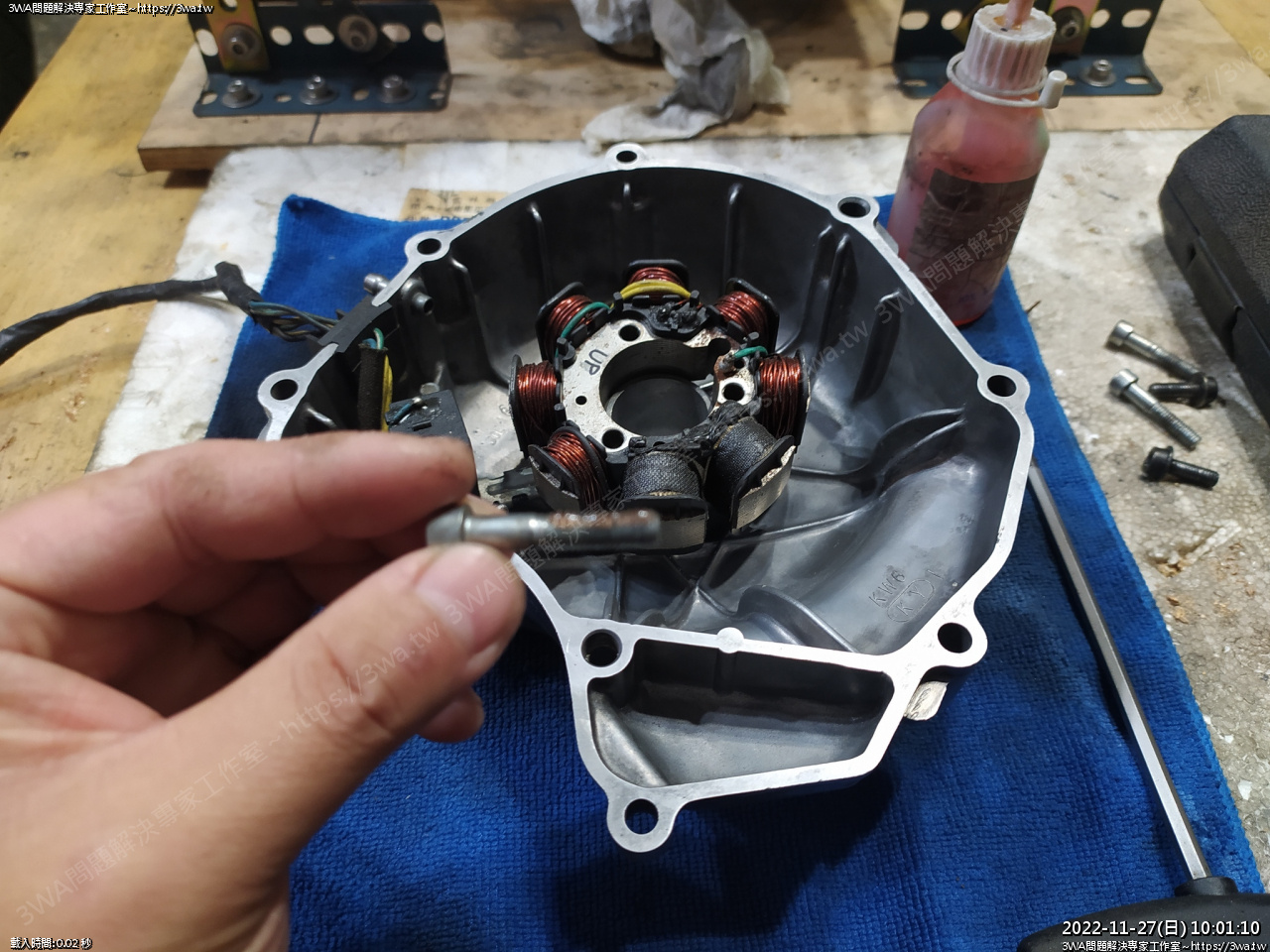

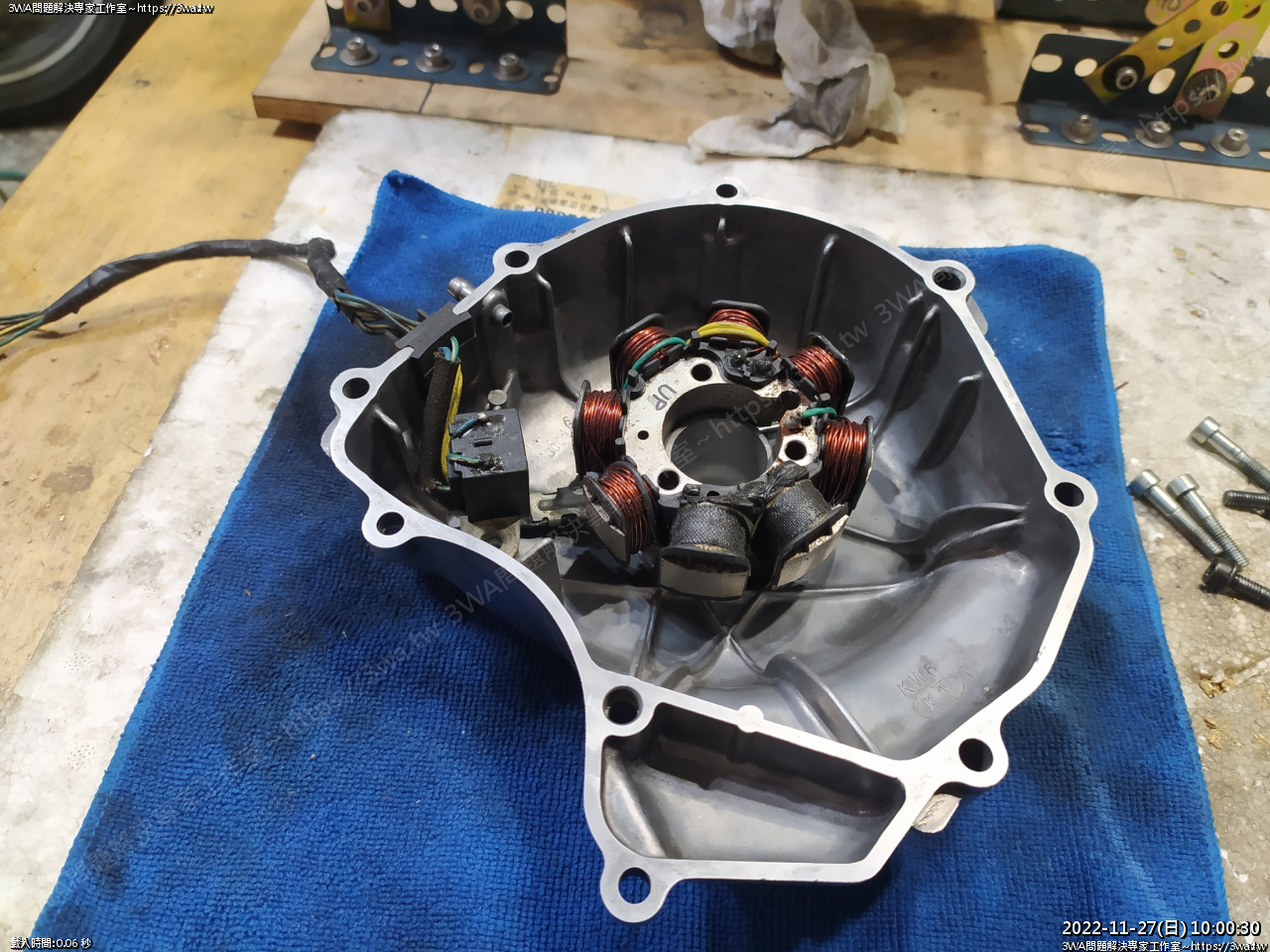

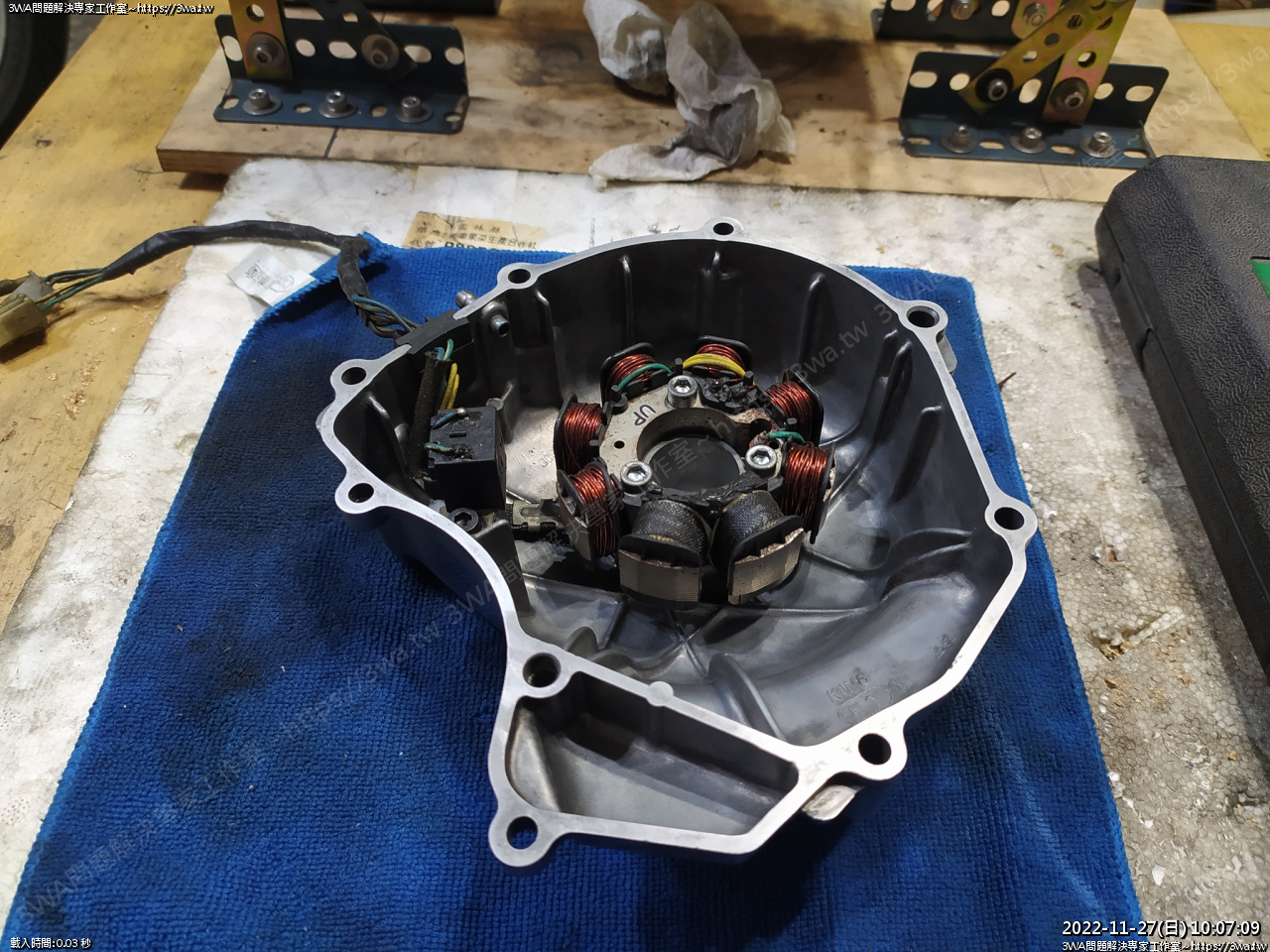

 電盤內仁裝回





 螺絲點螺絲膠





 M6 螺絲,扭力 8~9NM





 五顆螺絲 OK



電盤蓋我想等汽缸裝上後再安裝,或是引擎裝上車台後再安裝,這樣手比較有地方抓
