標題： KTM 390 洩機油螺絲規格
網址：http://59-126-75-42.hinet-ip.hinet.net/blog/blog.php?id=1966
內容：

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1649058642.jpg&rotate=90

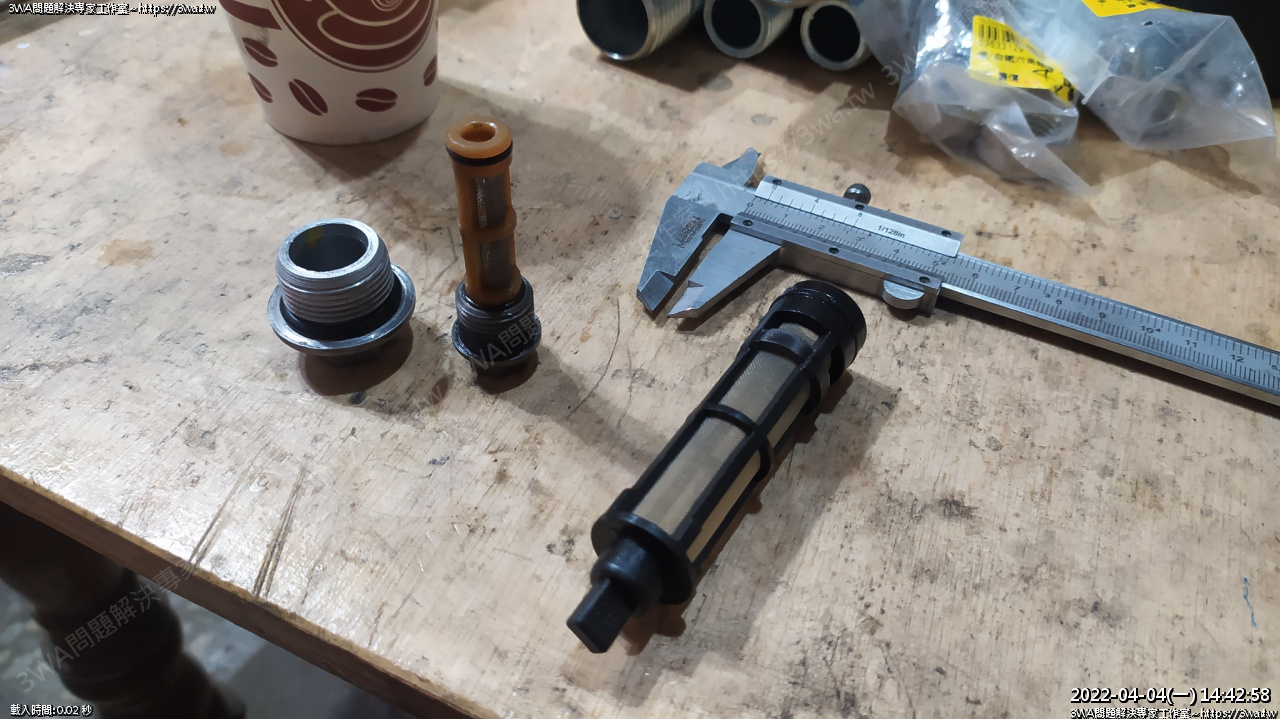

機油三寶，左邊螺絲，下方螺絲，濾網

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1649058651.jpg

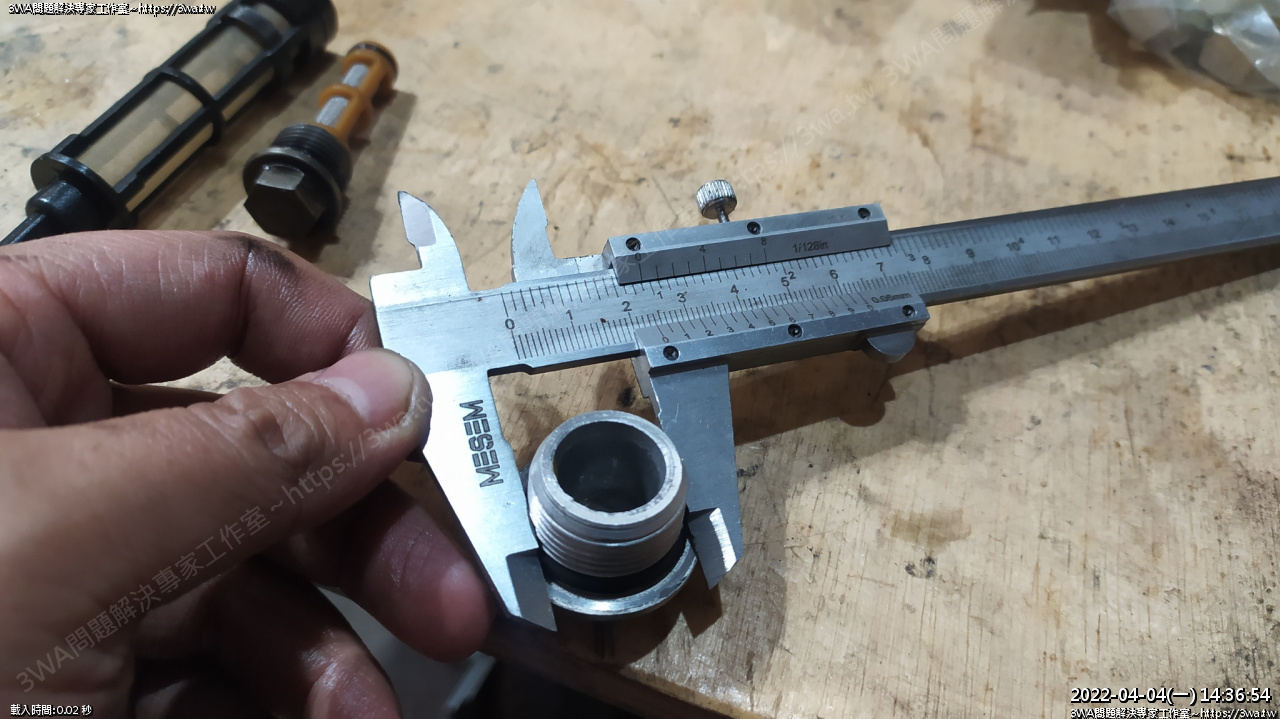

KTM 390 的機油螺絲

這顆好像很多屁孩轉崩，順手紀錄一下規格

24mm，應該是 M24

油封應該可以配 24mm 3mm

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1649058678.jpg

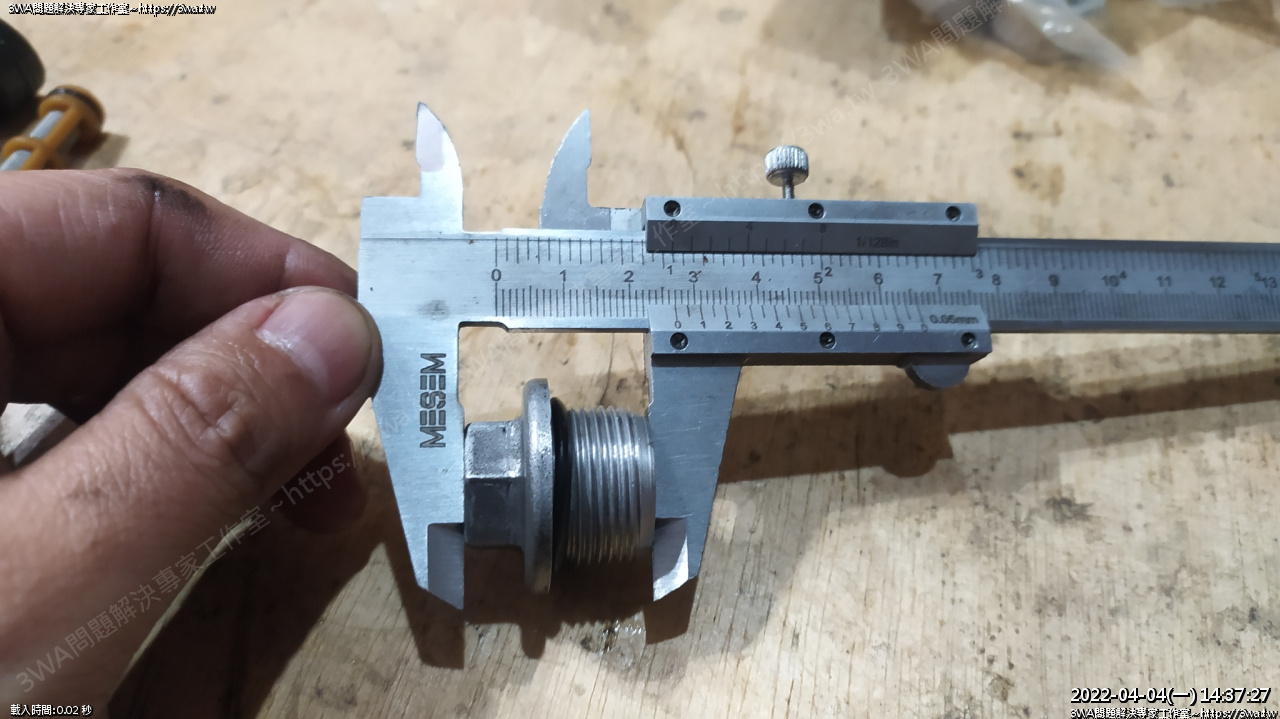

螺牙長度 14mm

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1649058691.jpg

全長 27mm

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1649058704.jpg

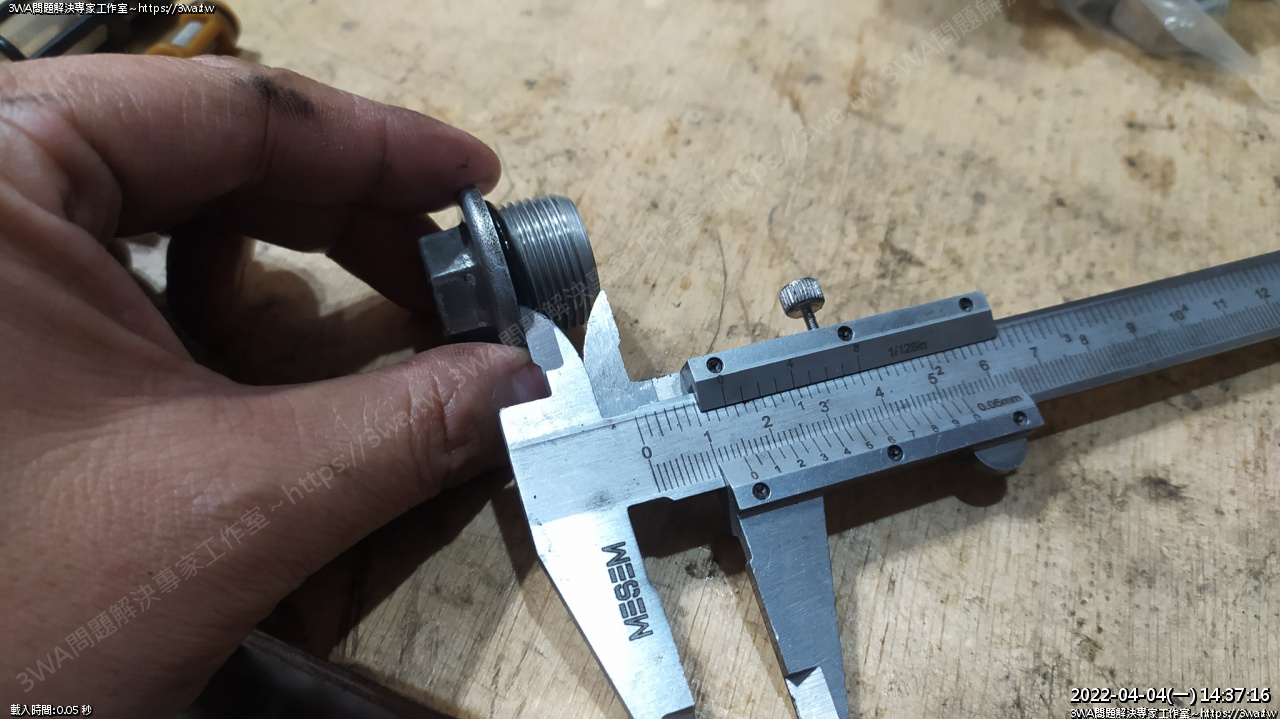

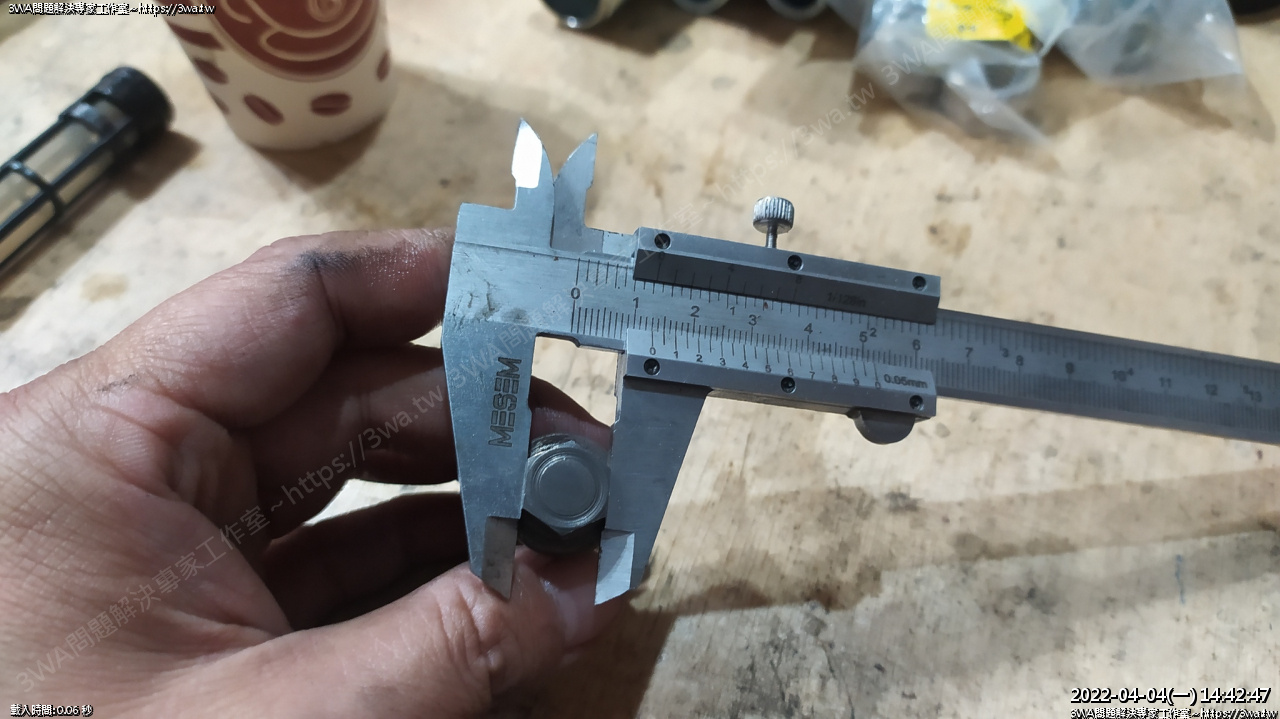

六角頭 18mm

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1649058734.jpg

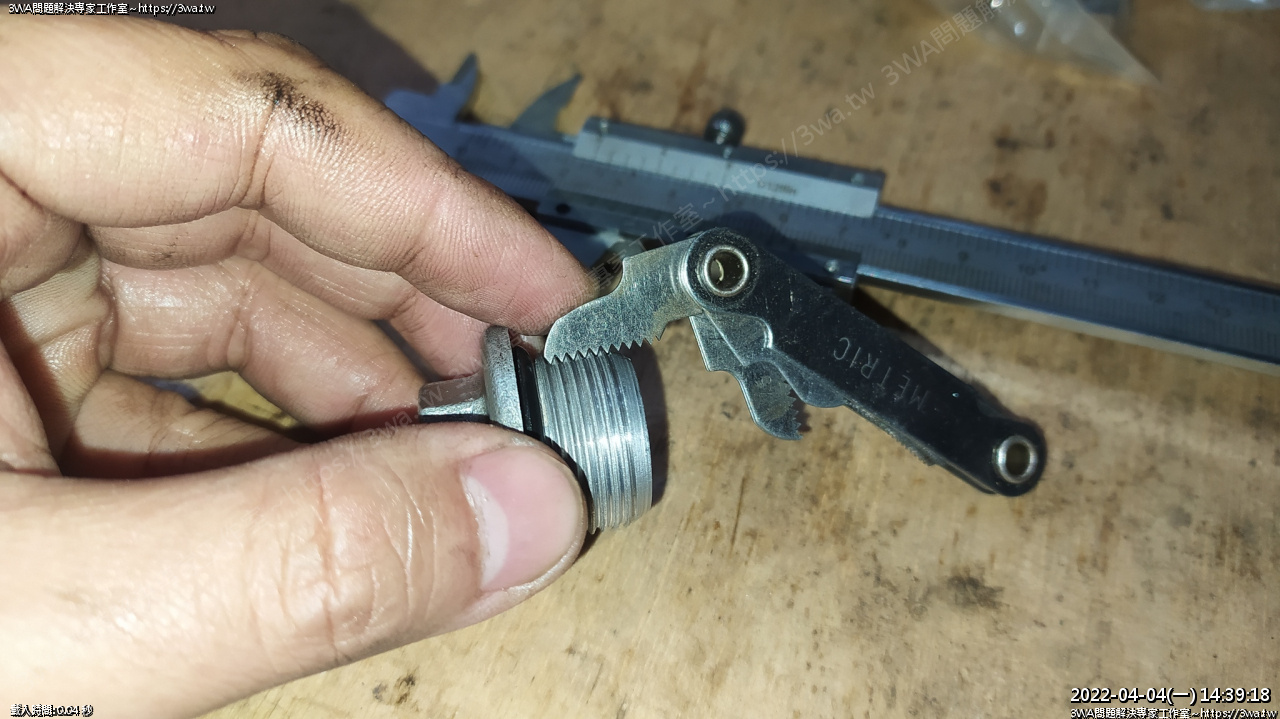

牙距 1.5

M24 x 14mm P1.5

O-Ring 網上查是 20mm(內徑) x 2.5mm

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1649058752.jpg

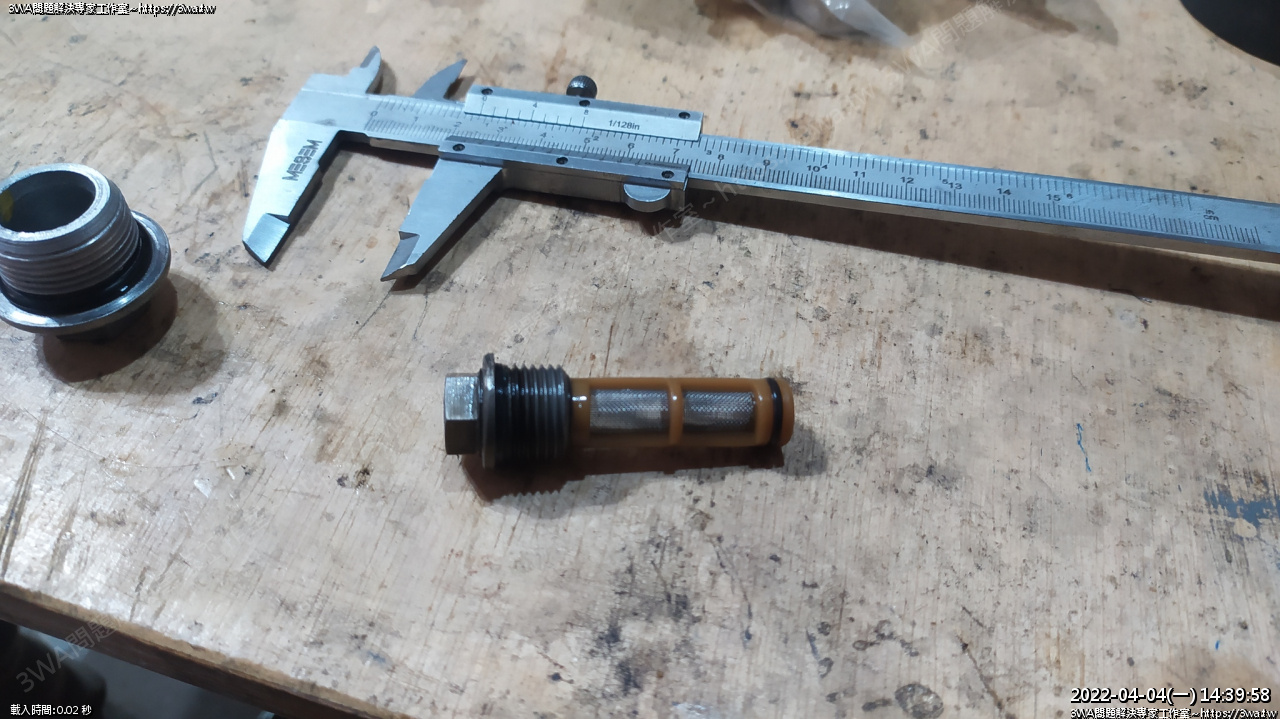

小支的

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1649058769.jpg

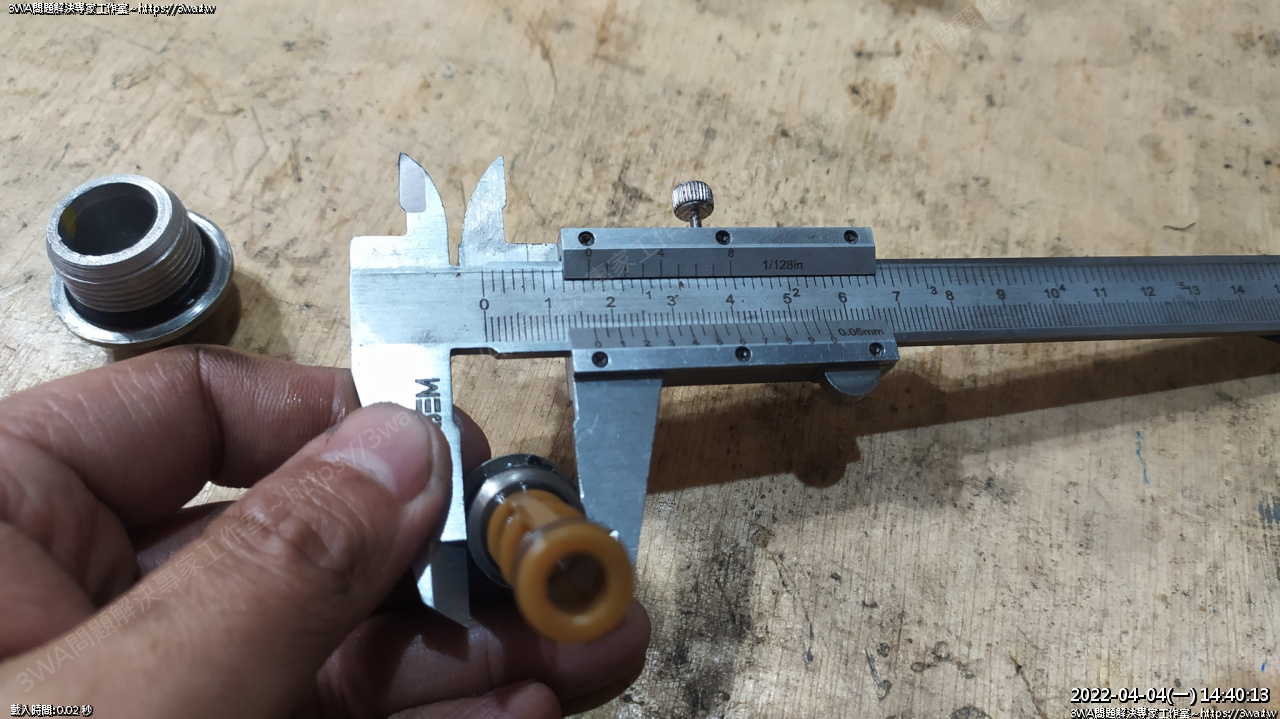

17mm

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1649058786.jpg

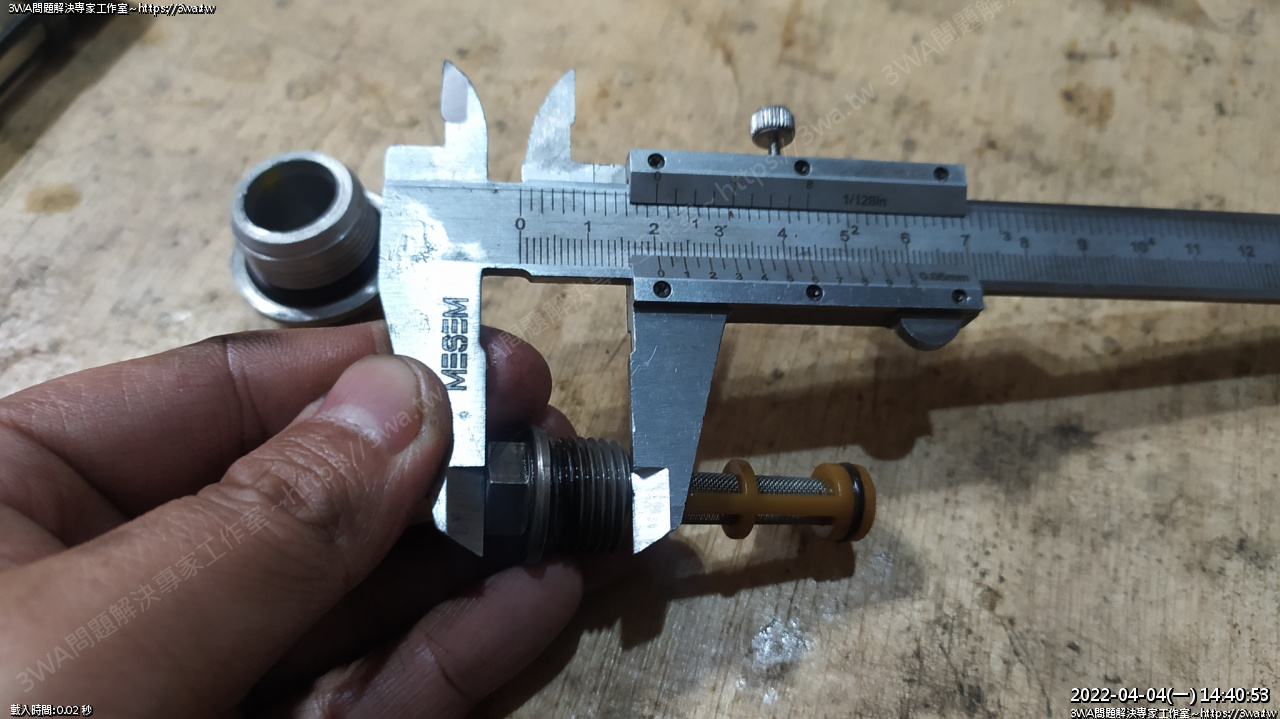

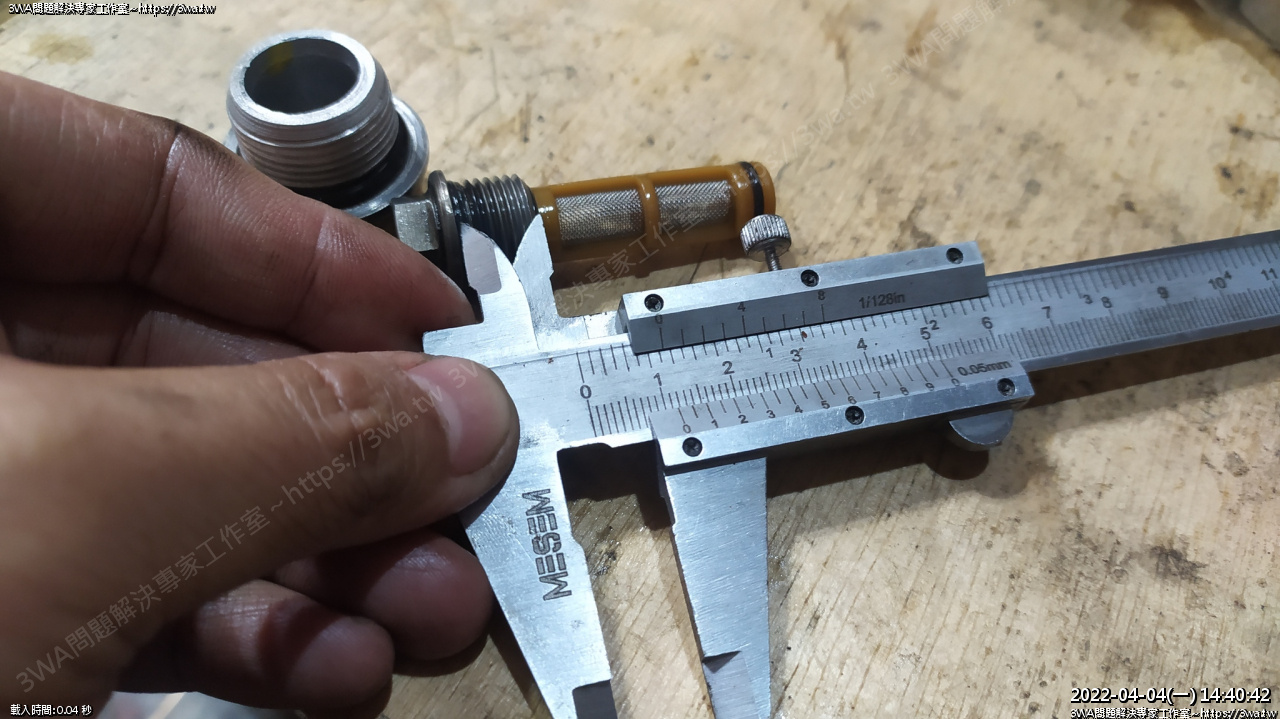

螺牙長度 12mm

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1649058794.jpg

全長 20mm

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1649058804.jpg

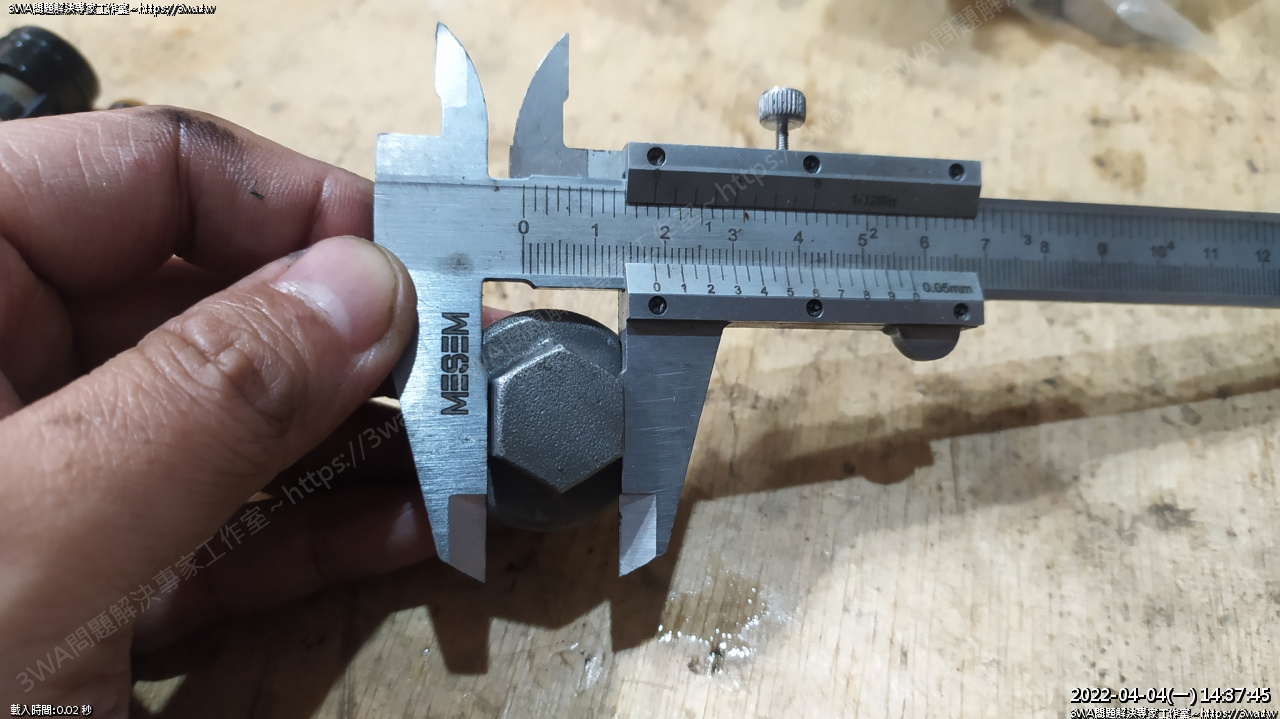

六角頭 13mm

小支的洩機油螺絲規格為 M17 x 12mm P1.5

O-Ring 網上查是 12.5mm(內徑) x 2mm

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1649058817.jpg

拆的時候順手紀錄一下
