收到周同學寄來的 PC Engine GT

想直接測試，周同學沒有寄(變壓器)電源供應器來...

背板需要大量 AA 電池，但我又不常用這麼多乾電池

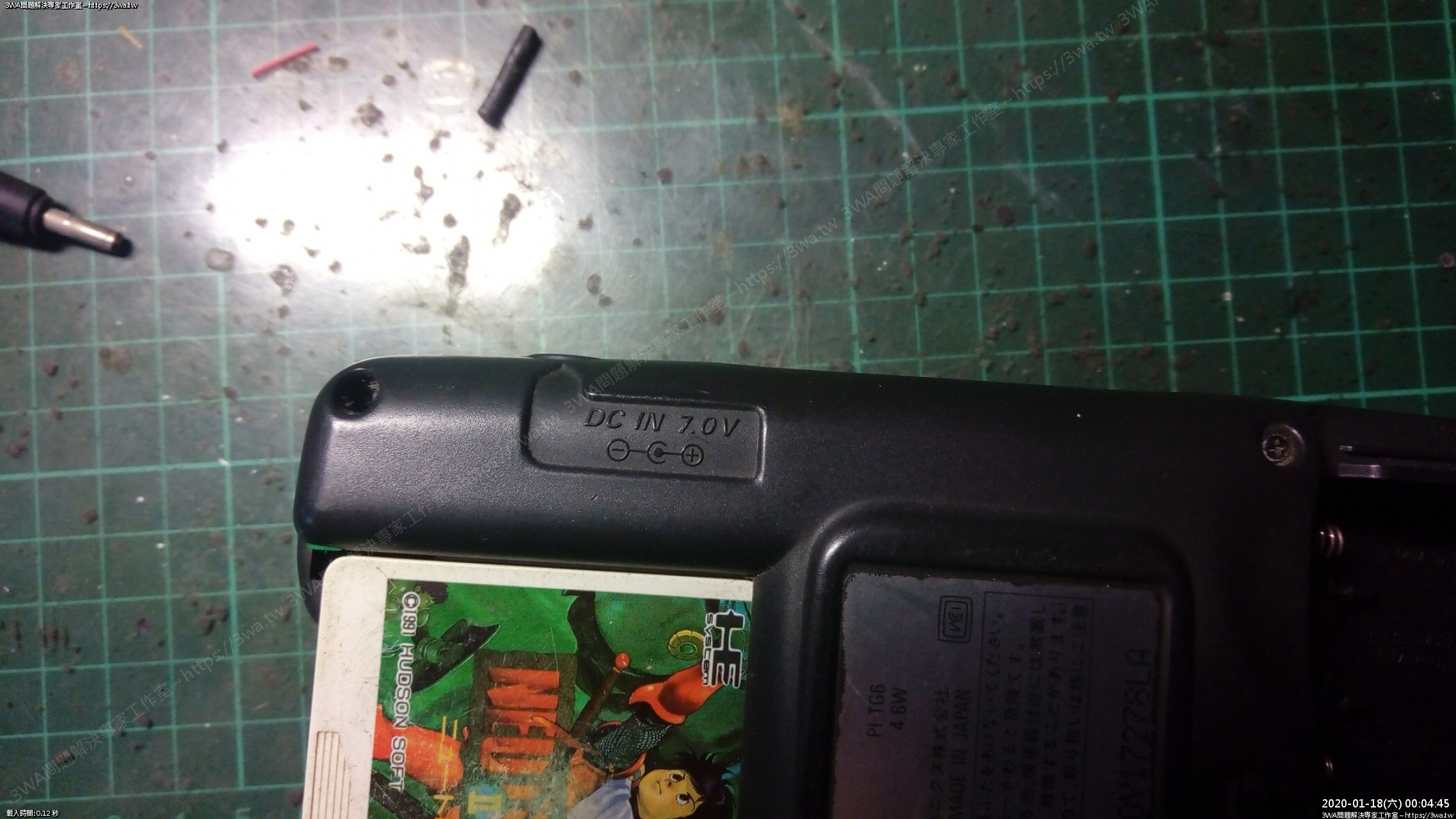

 側邊看了一下，是 DC IN 7.0V

 手邊剛好有一條舊的 USB 線，剪開接上電源供應器

 調整至 7.0V 可以測了

 過電以後，畫面一片殘念...

 所以是這樣不能玩的意思嗎?

看來的確是壞的

翻過來，拆開電池蓋

背面共六顆螺絲，二顆在電池蓋裡

小心的翻開

總共有三條線連接，一個是主板至幕(棕色排插)

一條是面板按鈕(白色排插)

然後就是串聯電池的 紅藍線

這裡有疑似測試人員用手寫的

全部 OK !!

排插有些折損，但仍不是很嚴重

這裡有一張「風林火山」的貼紙…這到底是!?

拆開排插

分解

拆開主機板翻過來，上面的電容似乎都被換成普通版本的電容，以前

有人曾修過嗎? 跟網路上看到的教學不太一樣

總之先從電容下手

有二顆狀況比較特別的，但也可能是因為腳沒分離

所以測起來的電容值不準

把比較怪的先拆下來量量，通常都是比電容值上面寫的數值小，才會優先拆下

這顆是 22㎌，但量起來只有 13㎌

22㎌

拿出電容板

拆一個22㎌下來，這顆新的是正確的

再量一次那顆 NG 的電容

小心的焊回

過電看看，是不是修好了呢...

周同學說，這遊戲是「世界歷險記」很好玩

看來應該是可以了，按鈕什麼的測看看

一堆日文字…不會玩，關機

應該是修好了，與周同學聯絡
