標題: 維修大開關
網址:http://59-126-75-42.hinet-ip.hinet.net/blog/blog.php?id=1822
內容:

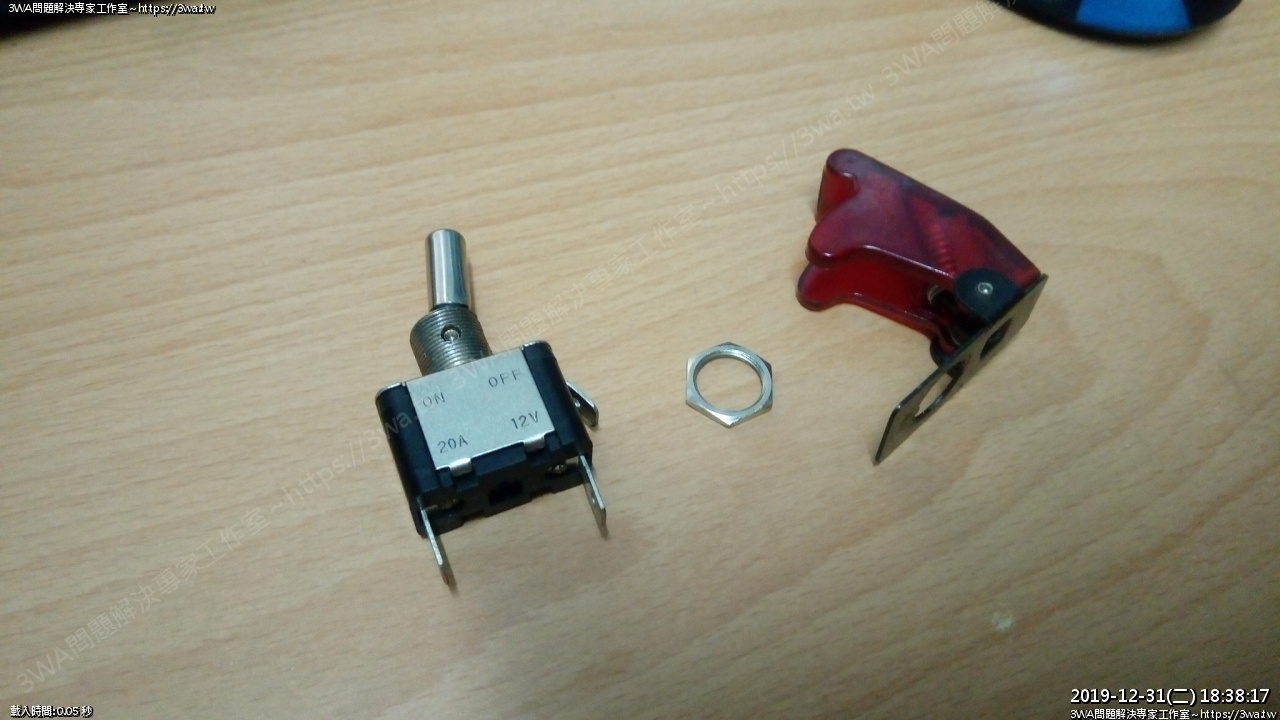

這個大開關是我 VR150 的電門開關

今天上班時,騎到一半忽然全車都沒電,我以為是保險絲燒了

下班後回到家檢查保險絲,沒燒,查著查著發現電門開關掛了

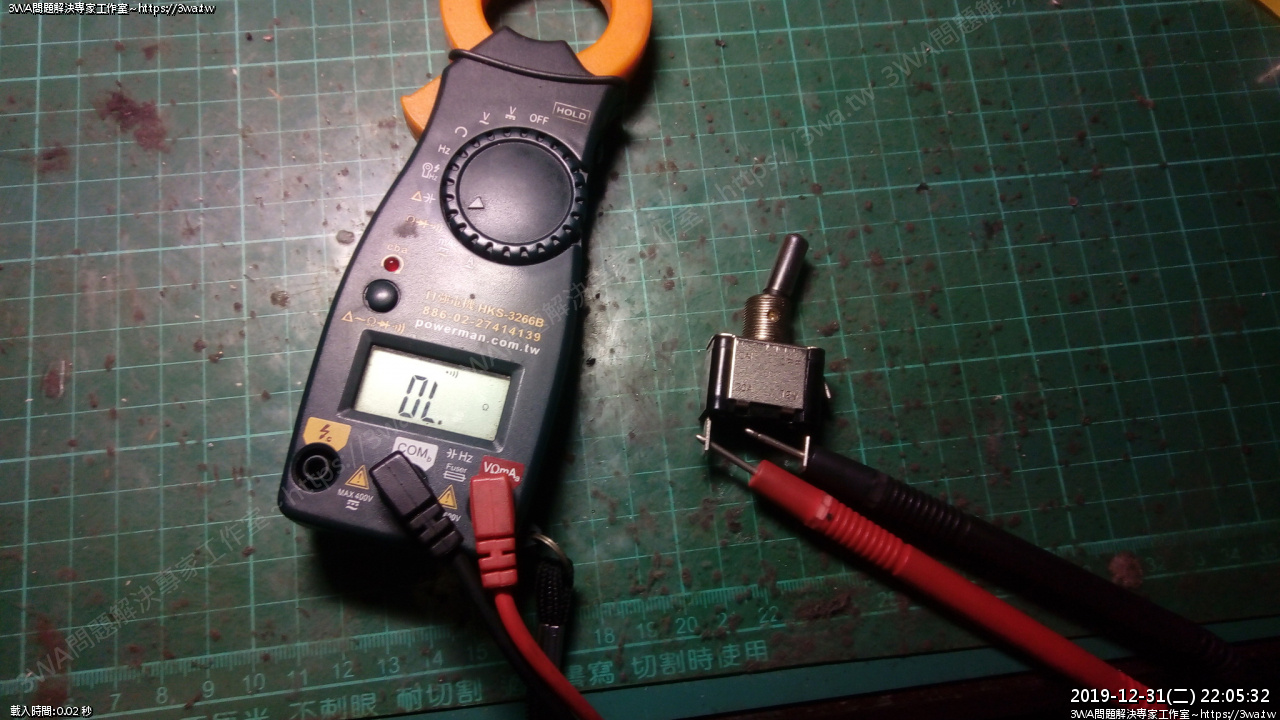

切到 ON 也無法導通

本來已丟入垃圾筒,想一想覺得沒道理這麼容易壞,撿起來修看看

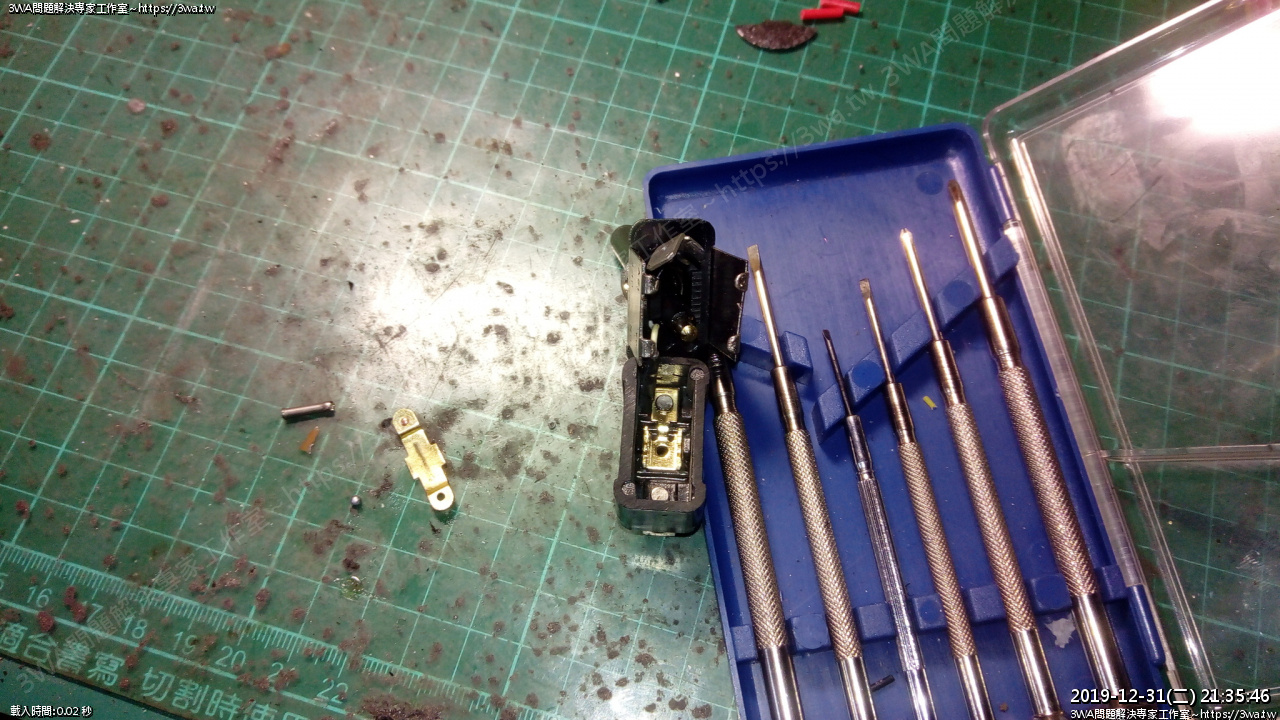

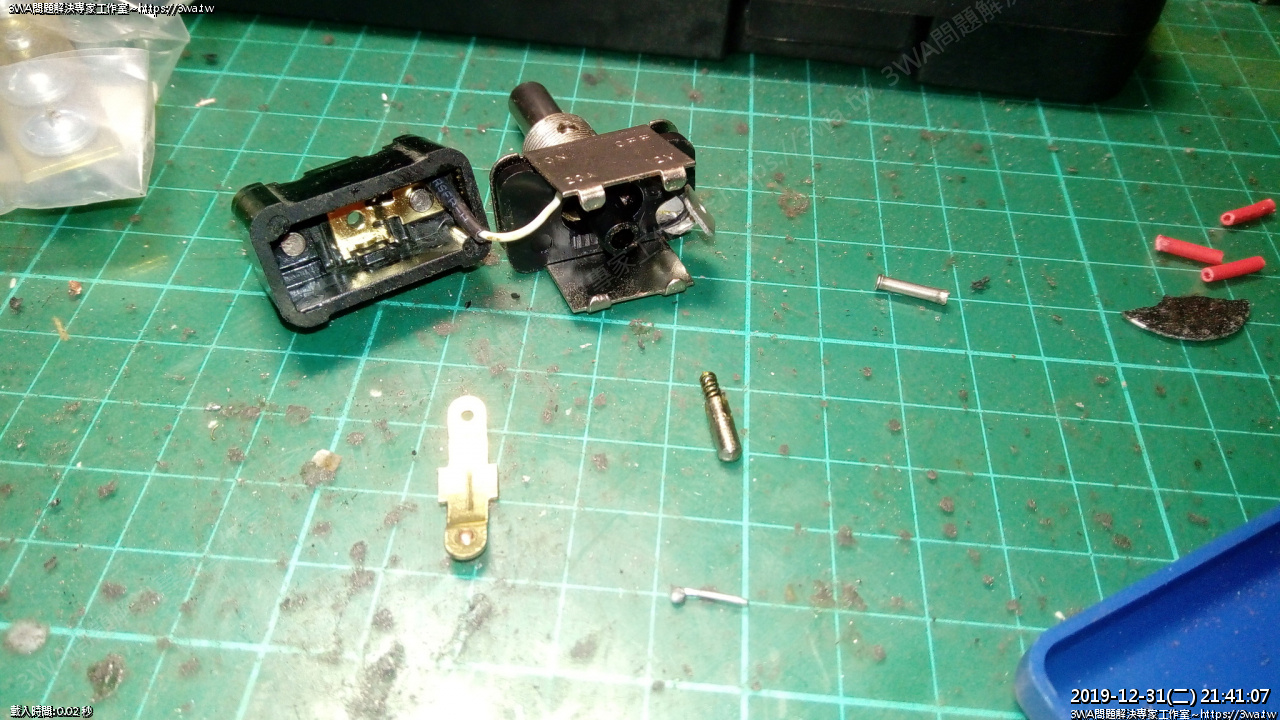

 只好把他拆了

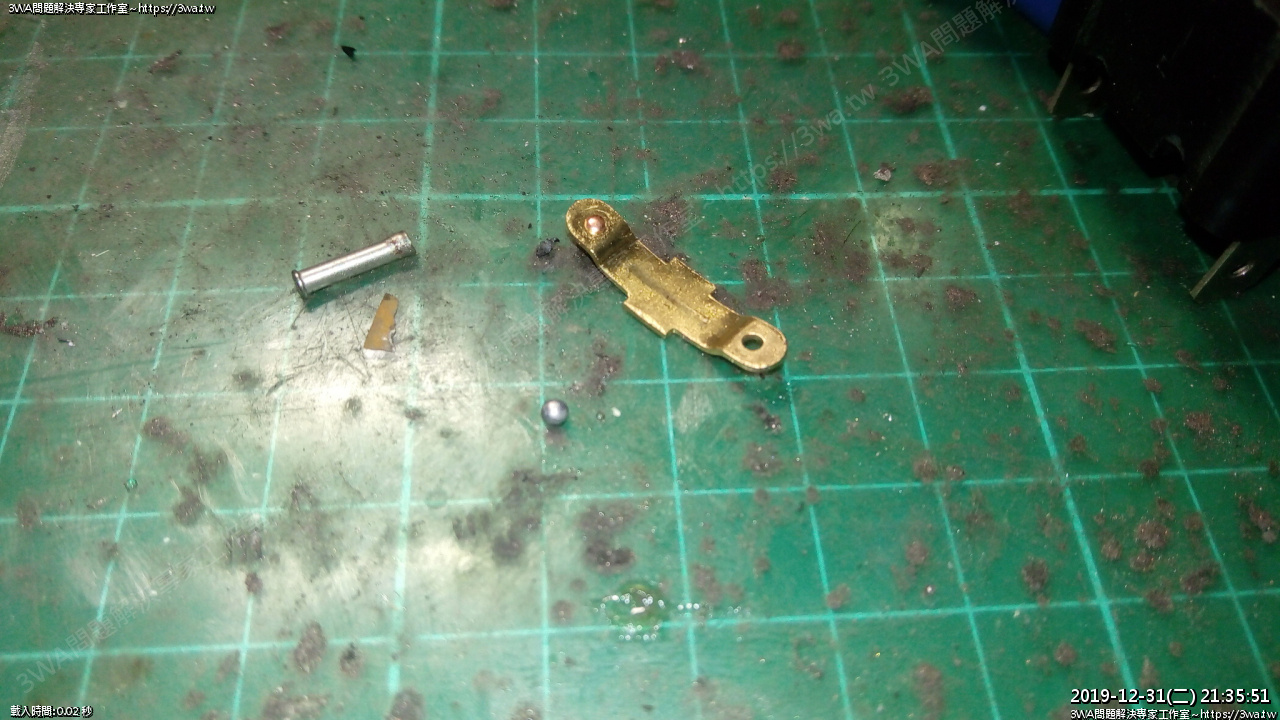

 裡面只有一個彈片,插銷是開關的搖臂軸心,小圓珠不是開關的東西

是桌上黏了一個焊球

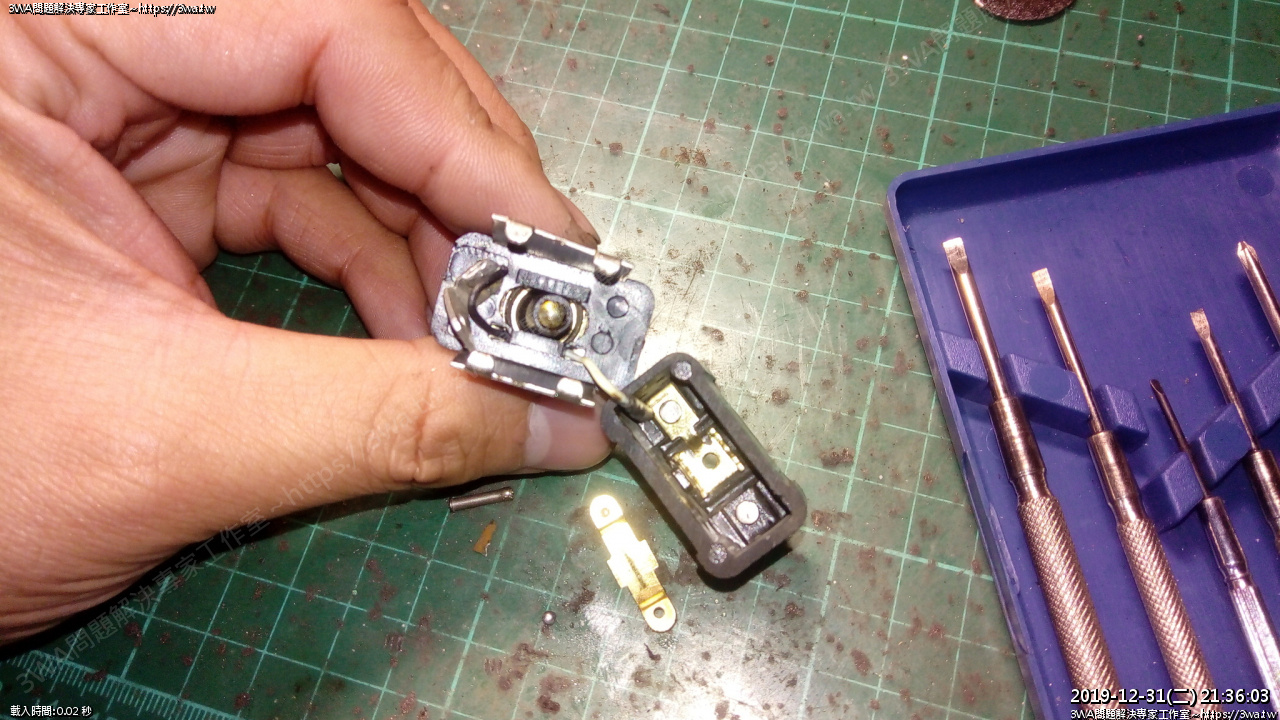

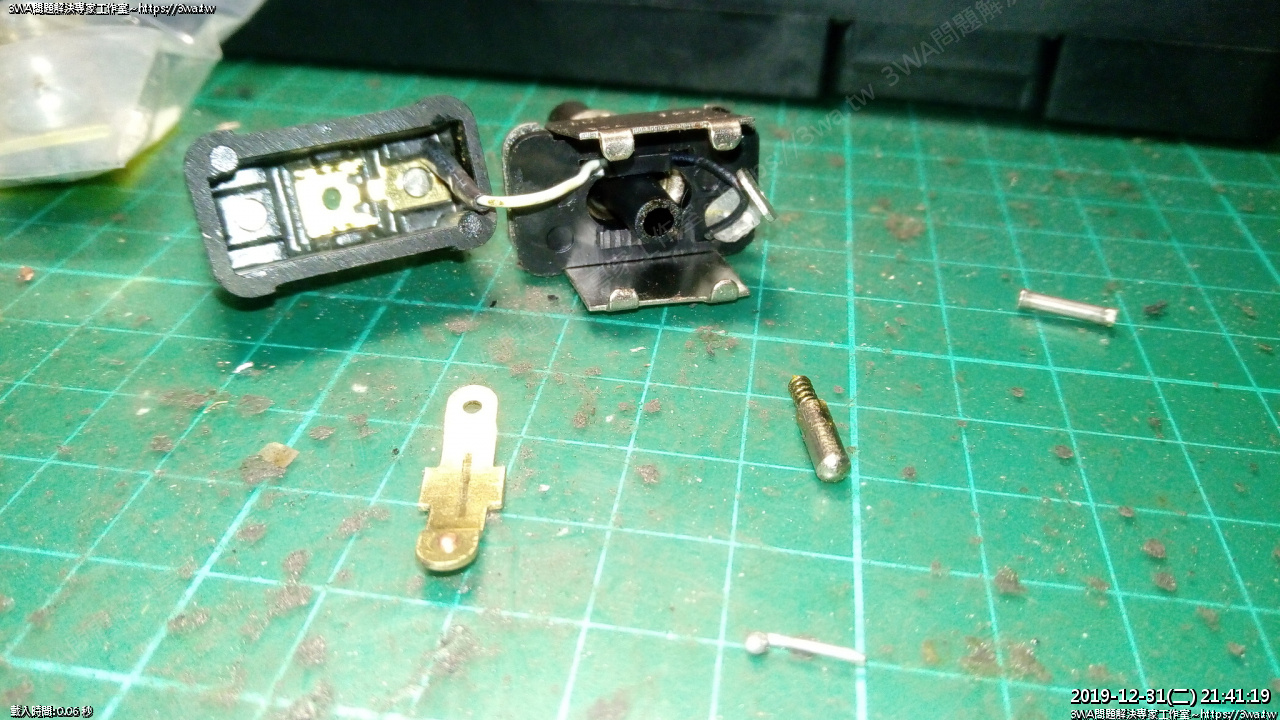

 裡面長這樣





 其實搖臂就只是推動一個有彈簧的推桿,推桿會去推擠銅片作接點的加壓

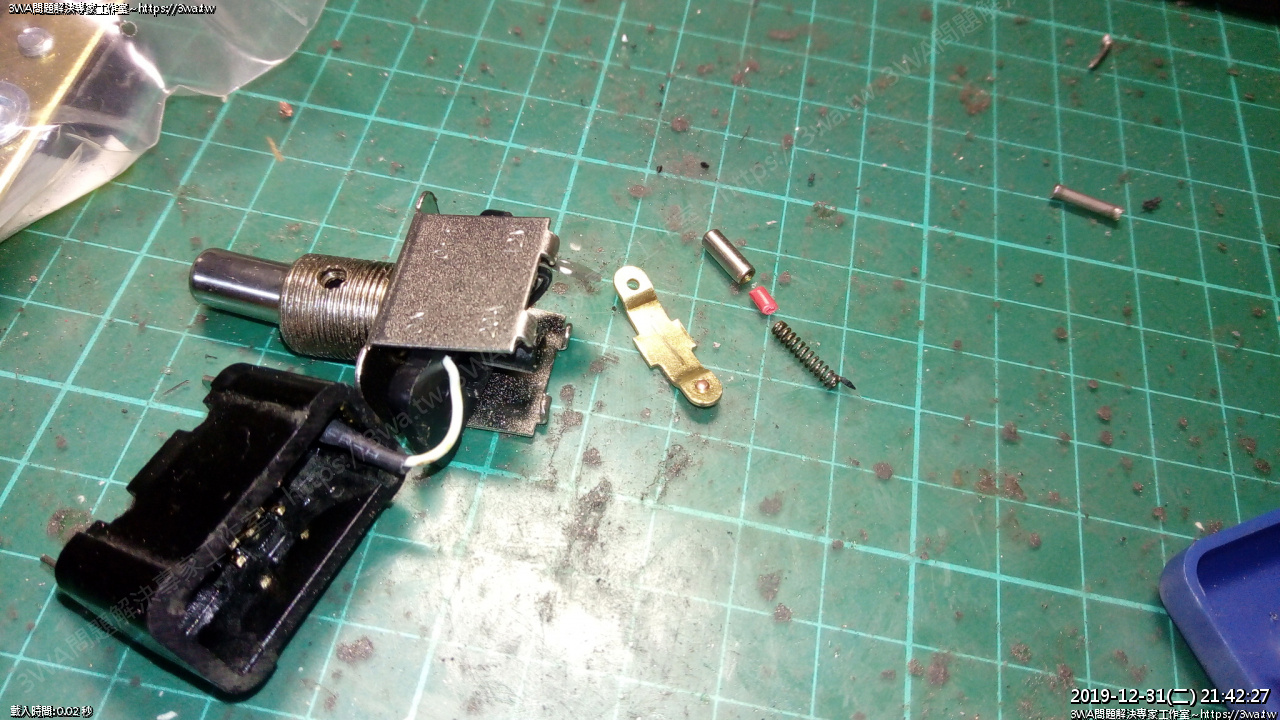

 銅片、彈簧、軸





 照道理銅片被頂著,應該不會輕易跑位,為了加強彈簧的力道,我剪了一小段電線皮插進去





 這樣彈力就更強一些





 這個彈簧只有左、右輕輕扣著座的左右二側,其實還滿容易掉下去

光要放平就不是容易的事,這個翹翹板作的有點…不是很可靠

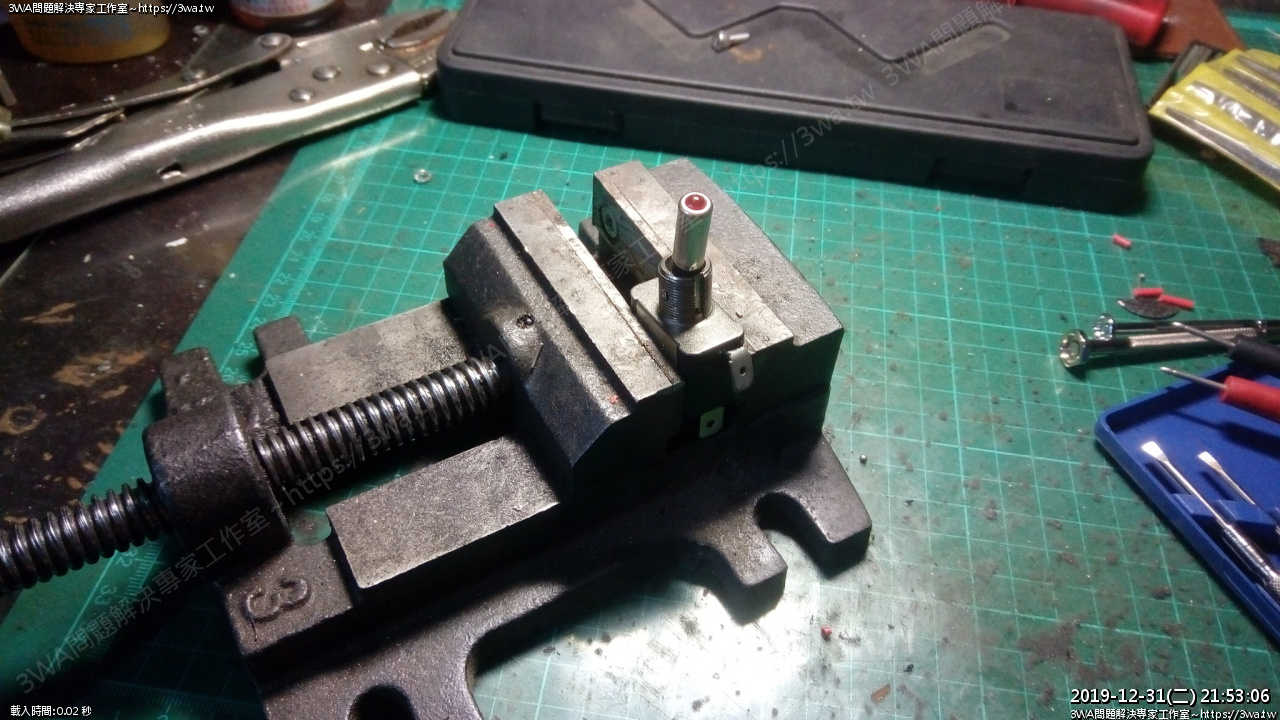

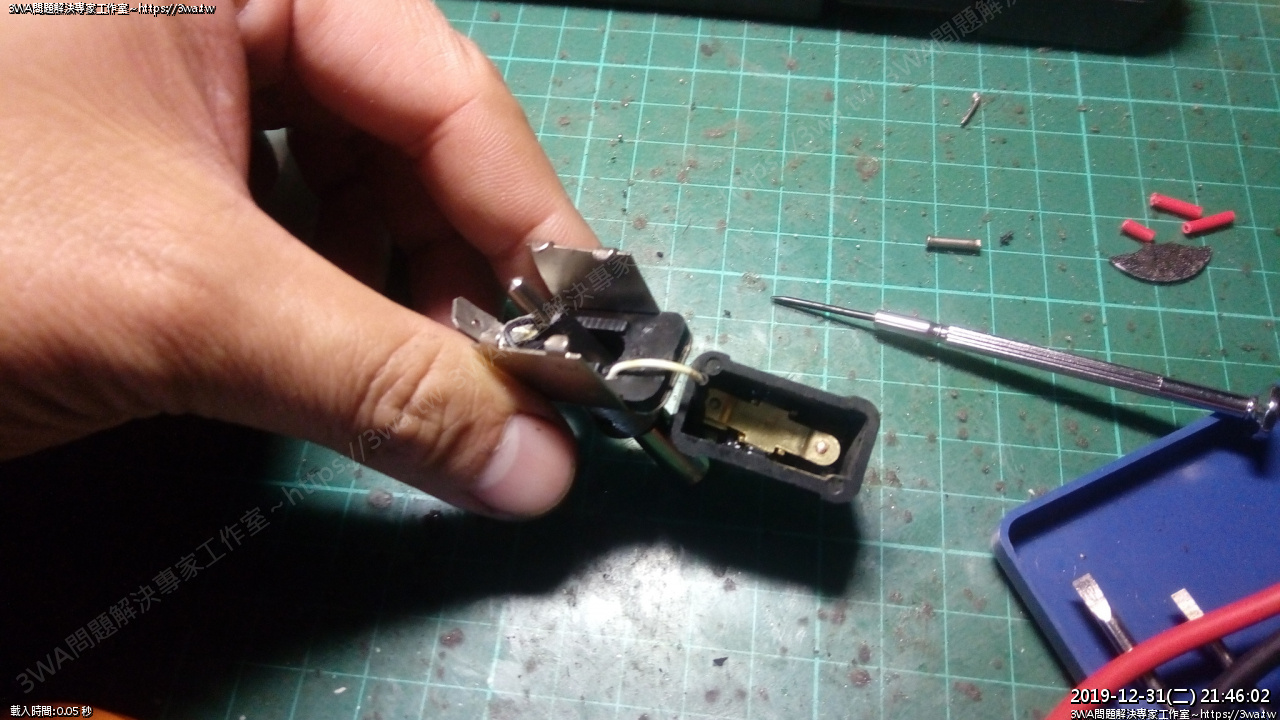

 總算小心翼翼的壓回去,再重新夾緊

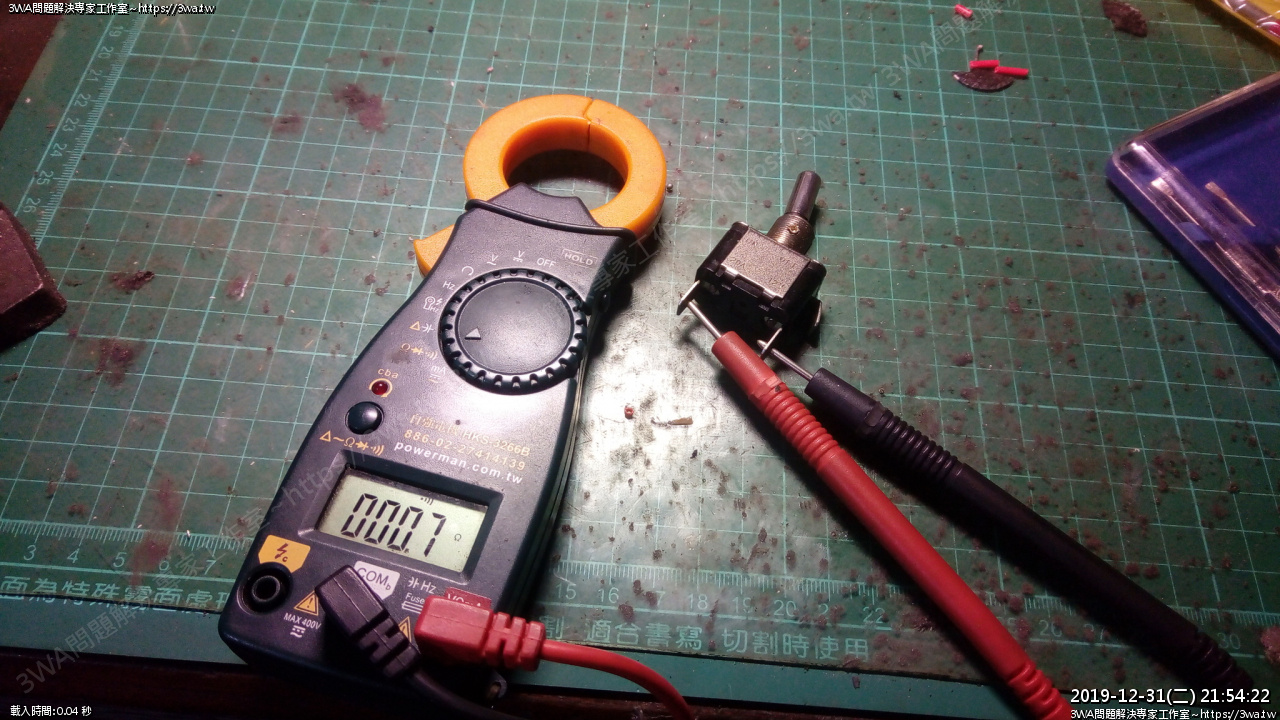

 打開 ON 可以正常導通了





 關電,斷開

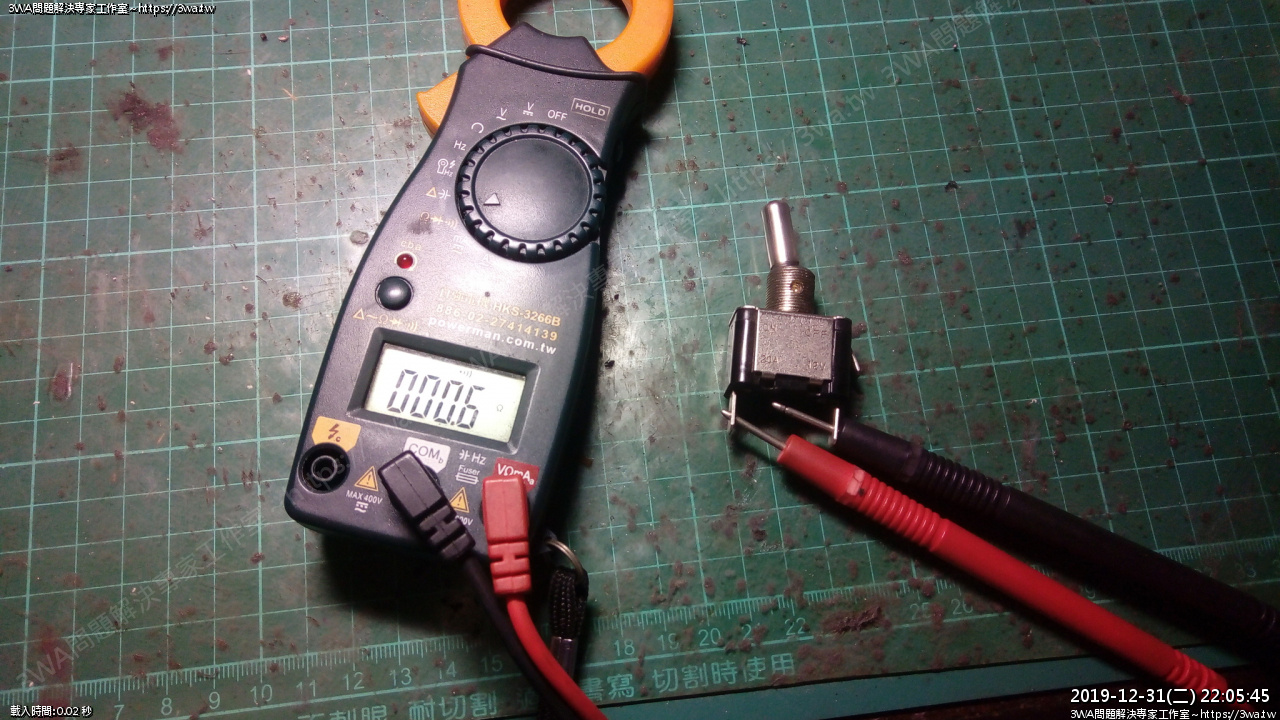

 開 ON ,成功了,修好了



修好了
