標題: CBR1000RR 初拆-後卡鉗安裝
網址:http://59-126-75-42.hinet-ip.hinet.net/blog/blog.php?id=2034
內容:


來令片到了~~後卡鉗安裝完成^_^





上週末我有拿舊的來令片去機車材料行問問,老板很認真的比對了他所有販售的的來令

可惜都沒找到一樣的~~只好上網買 :(

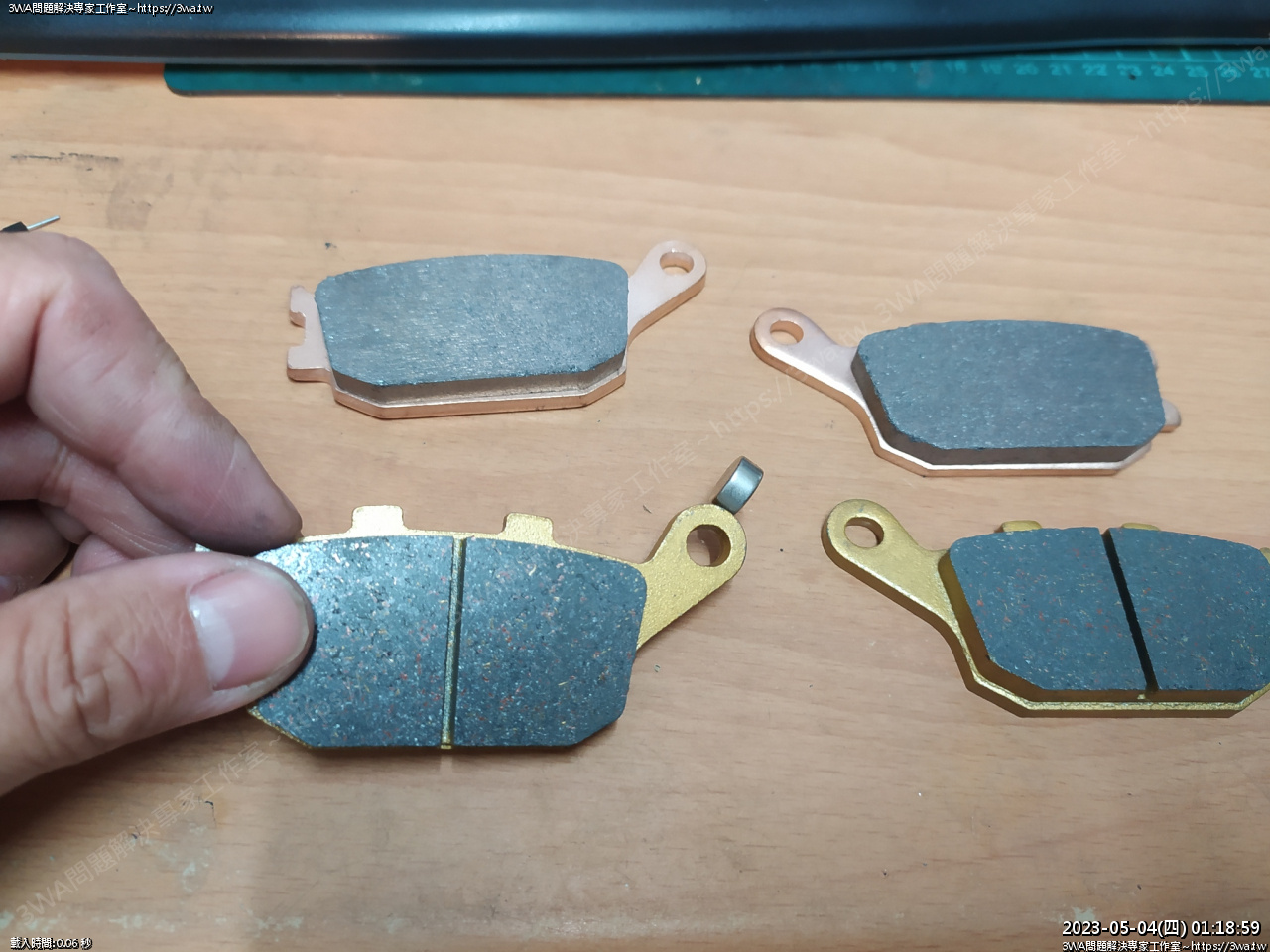

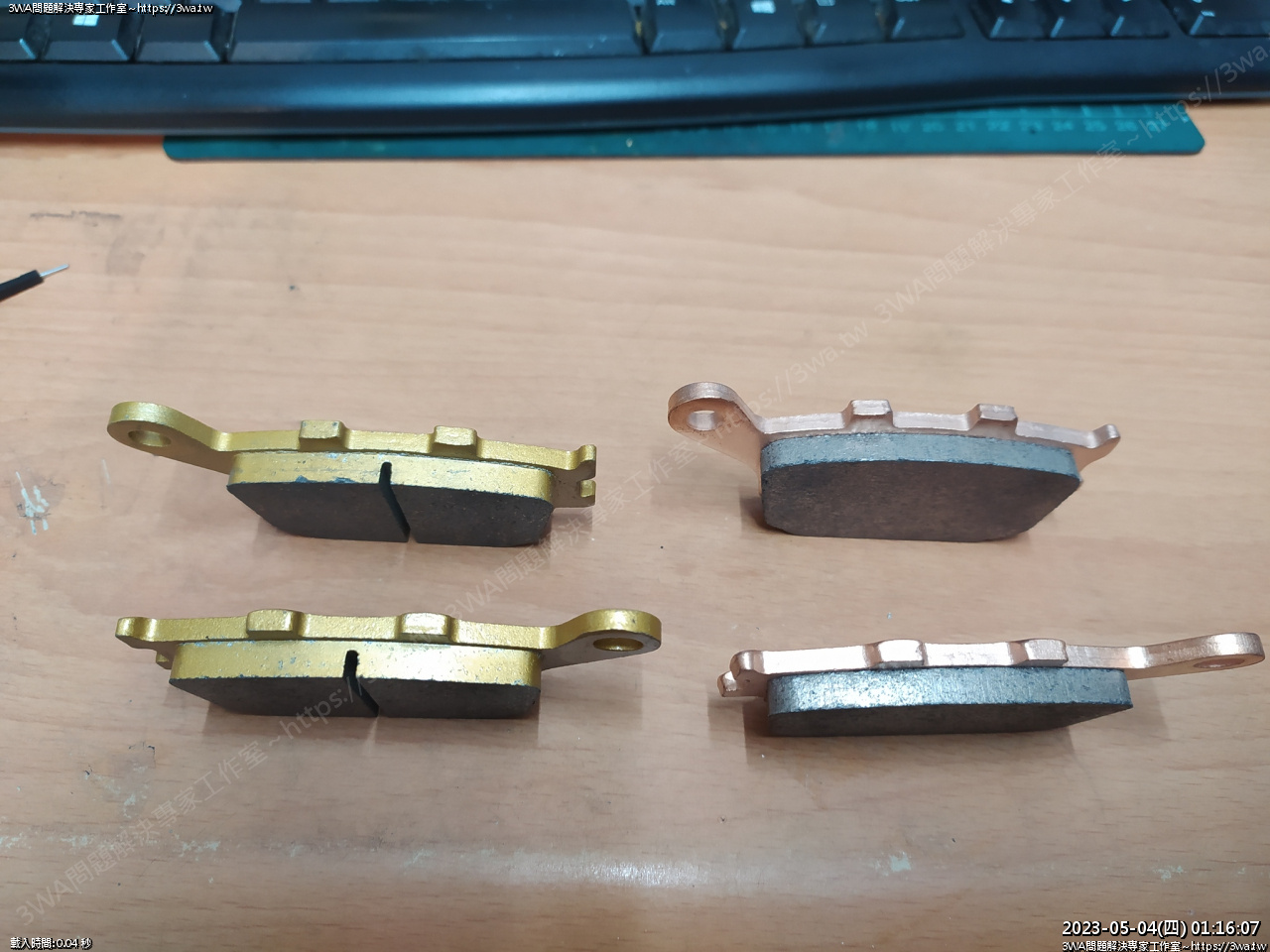

最後買了二種後卡鉗來令片

已知來令片 1000RR 依年代有差別

2005年含以前是用這種的,06以後有改款,就不相容了

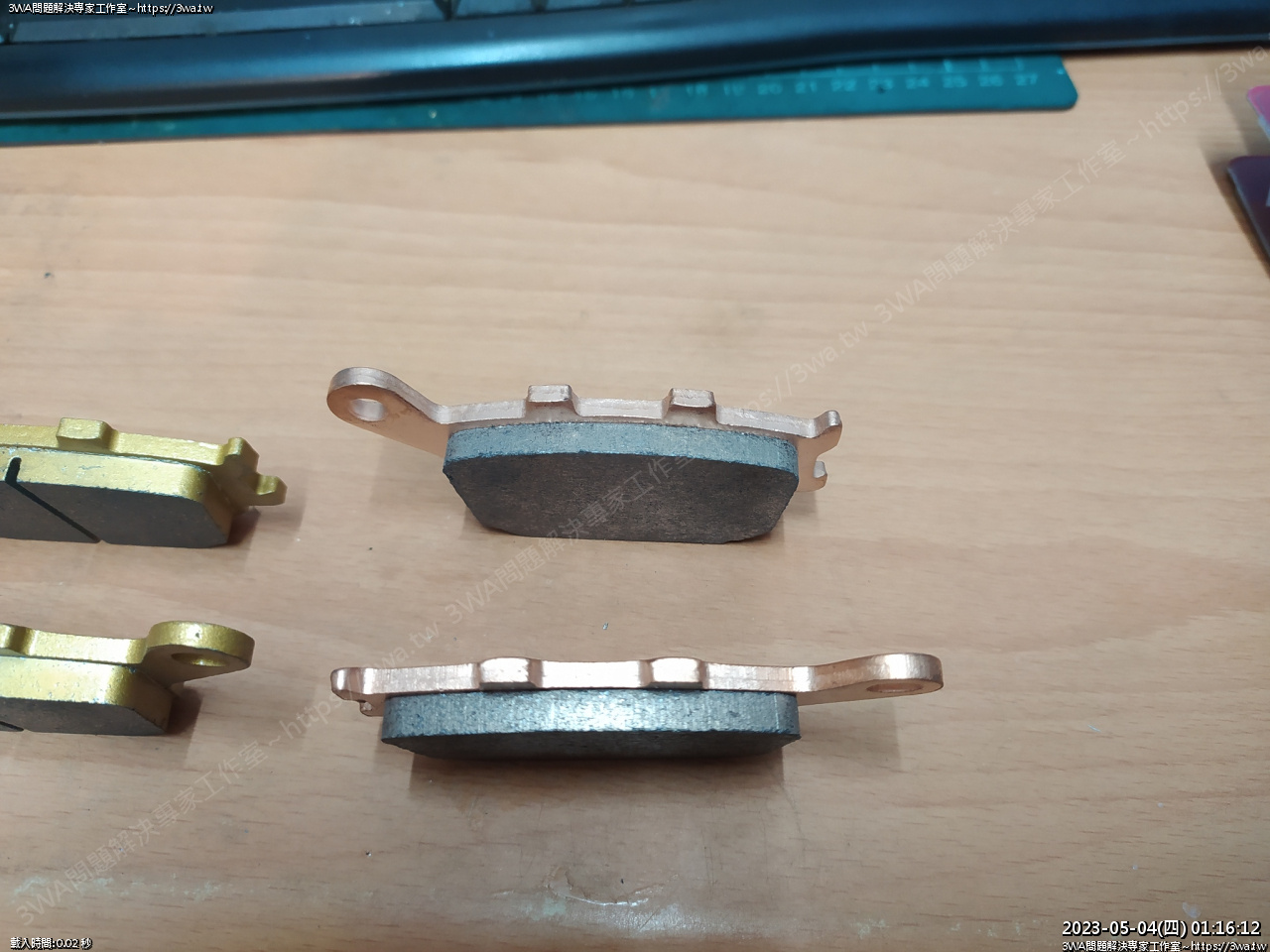

一種是「銅基後煞來令片」

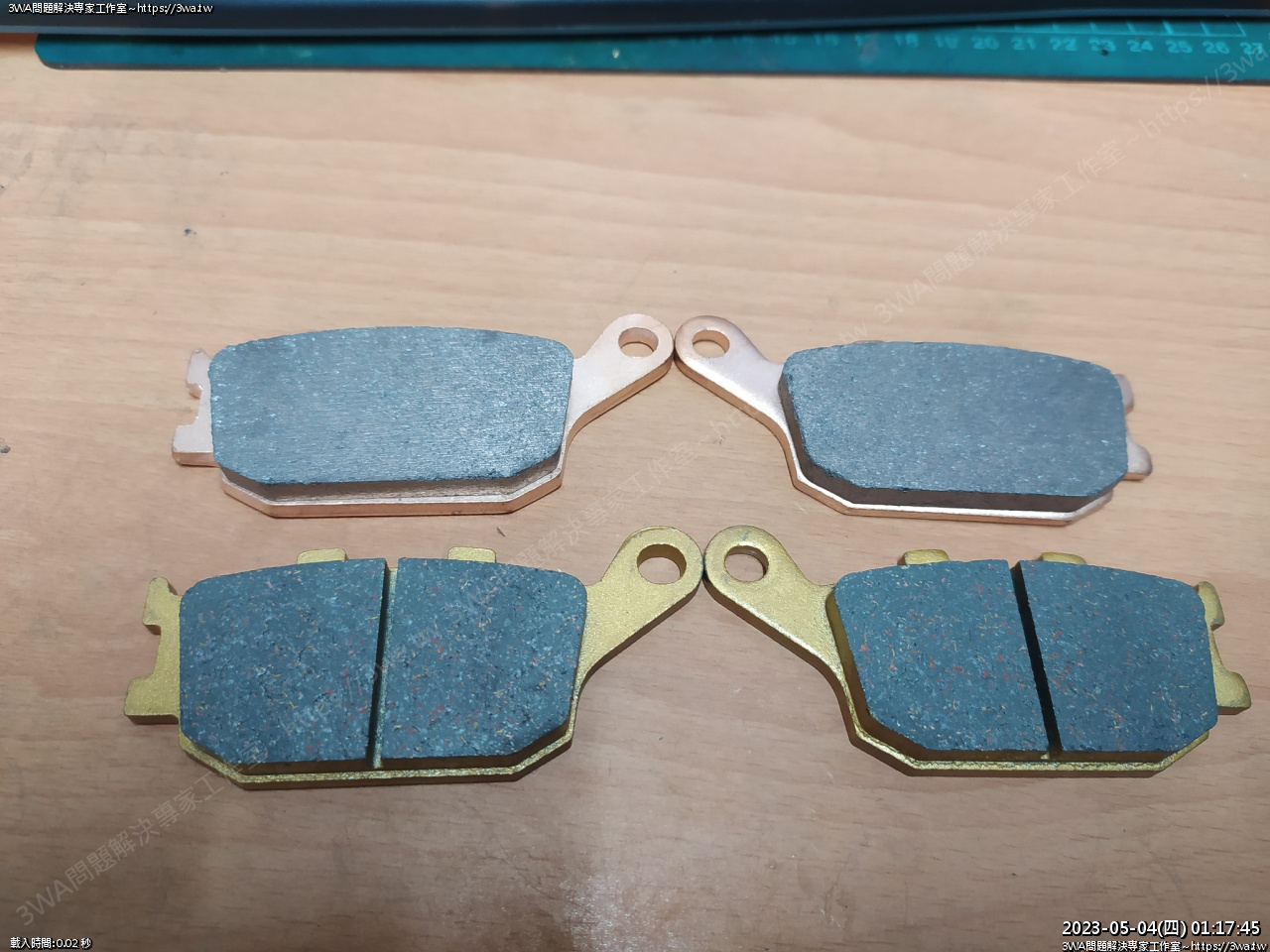

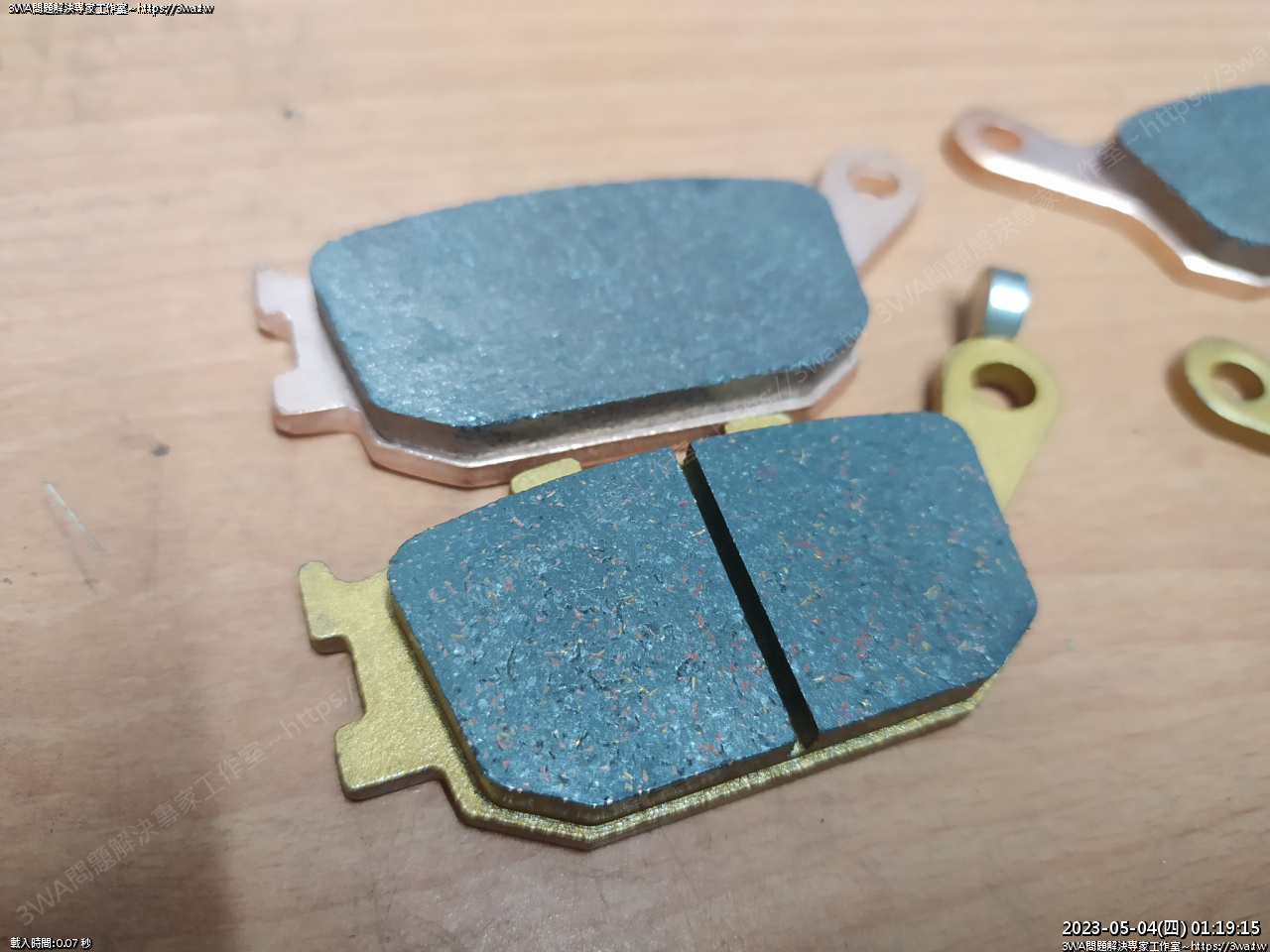

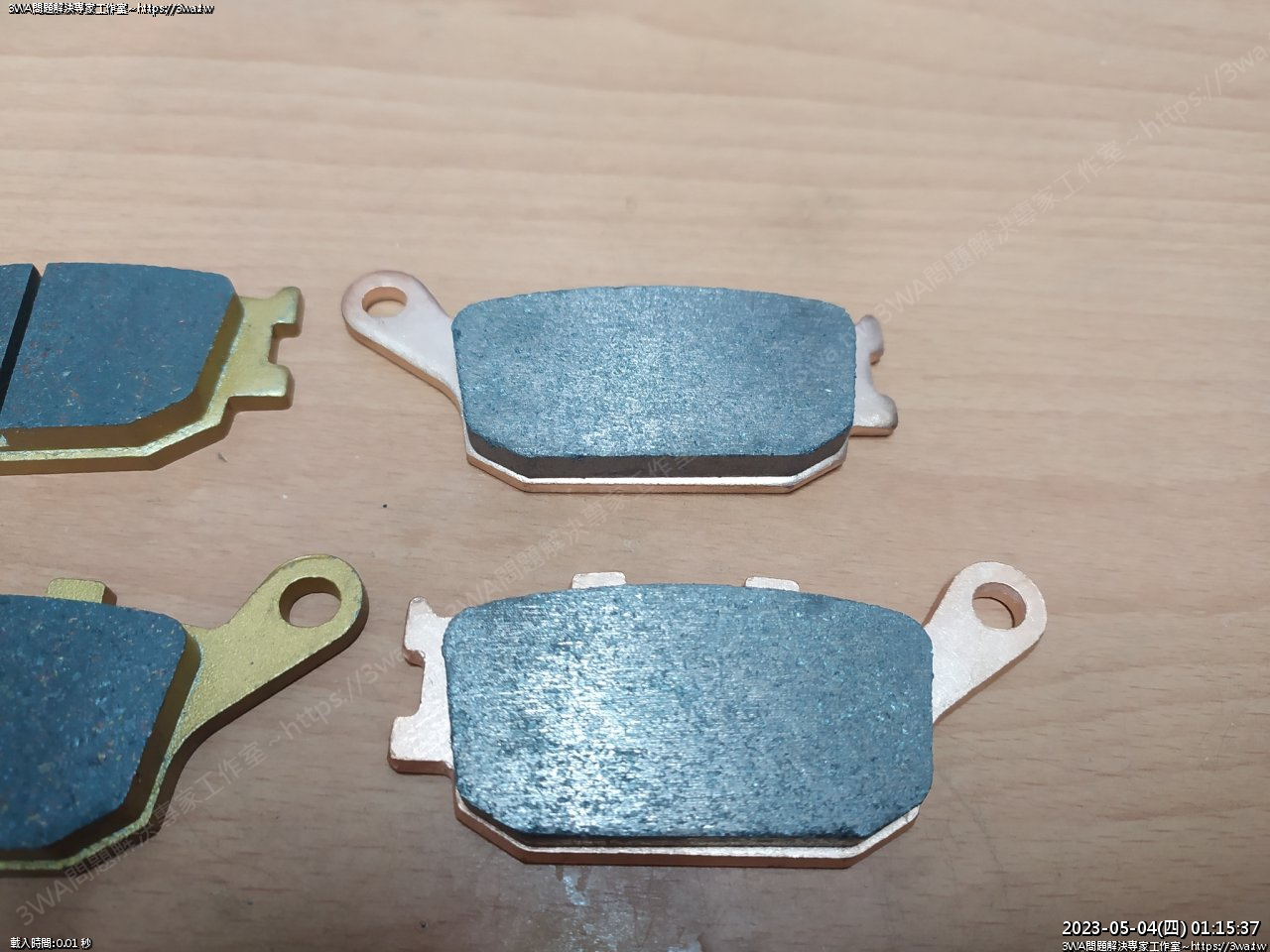

左邊是陶磁版的來令片

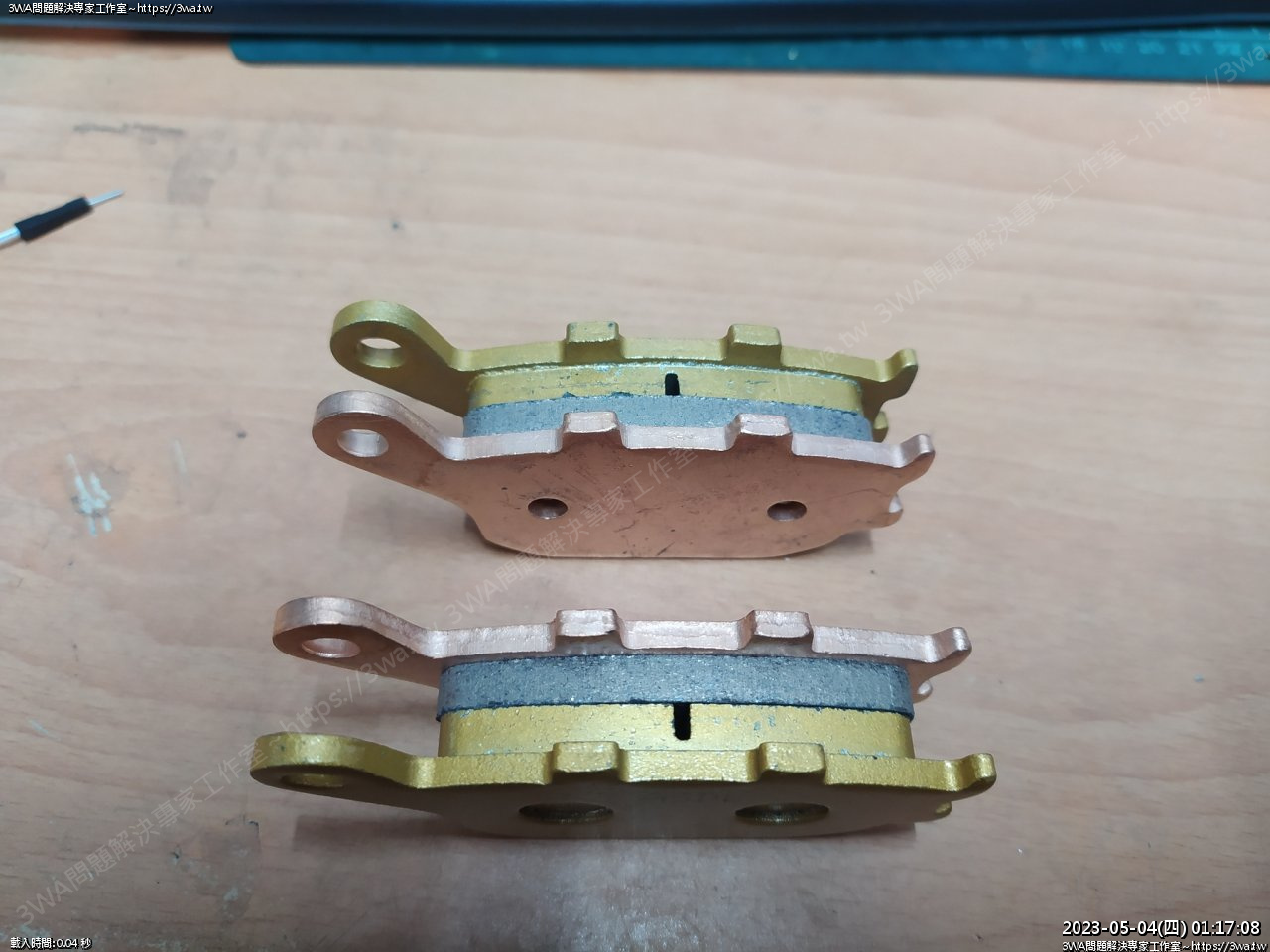

銅基

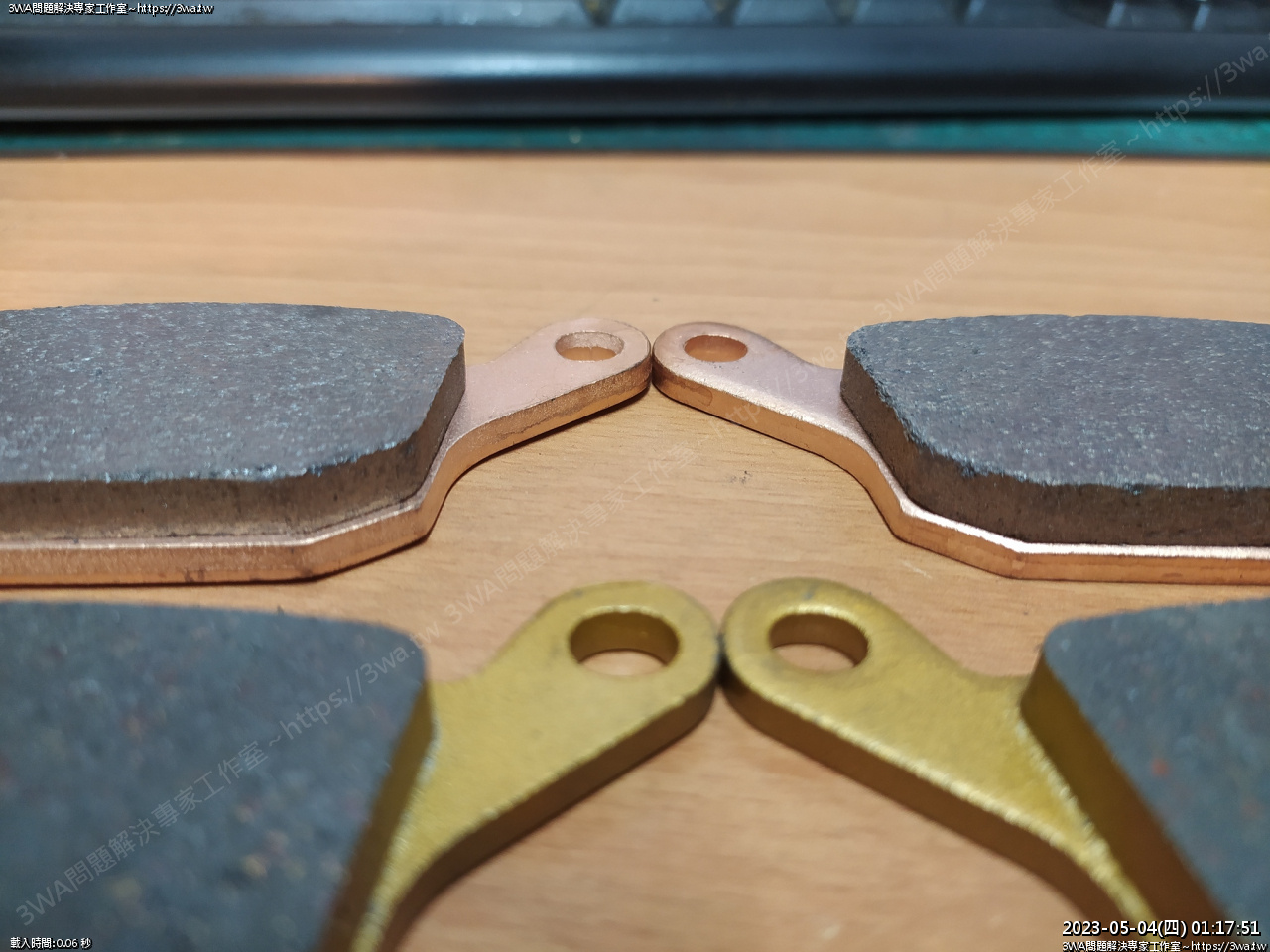

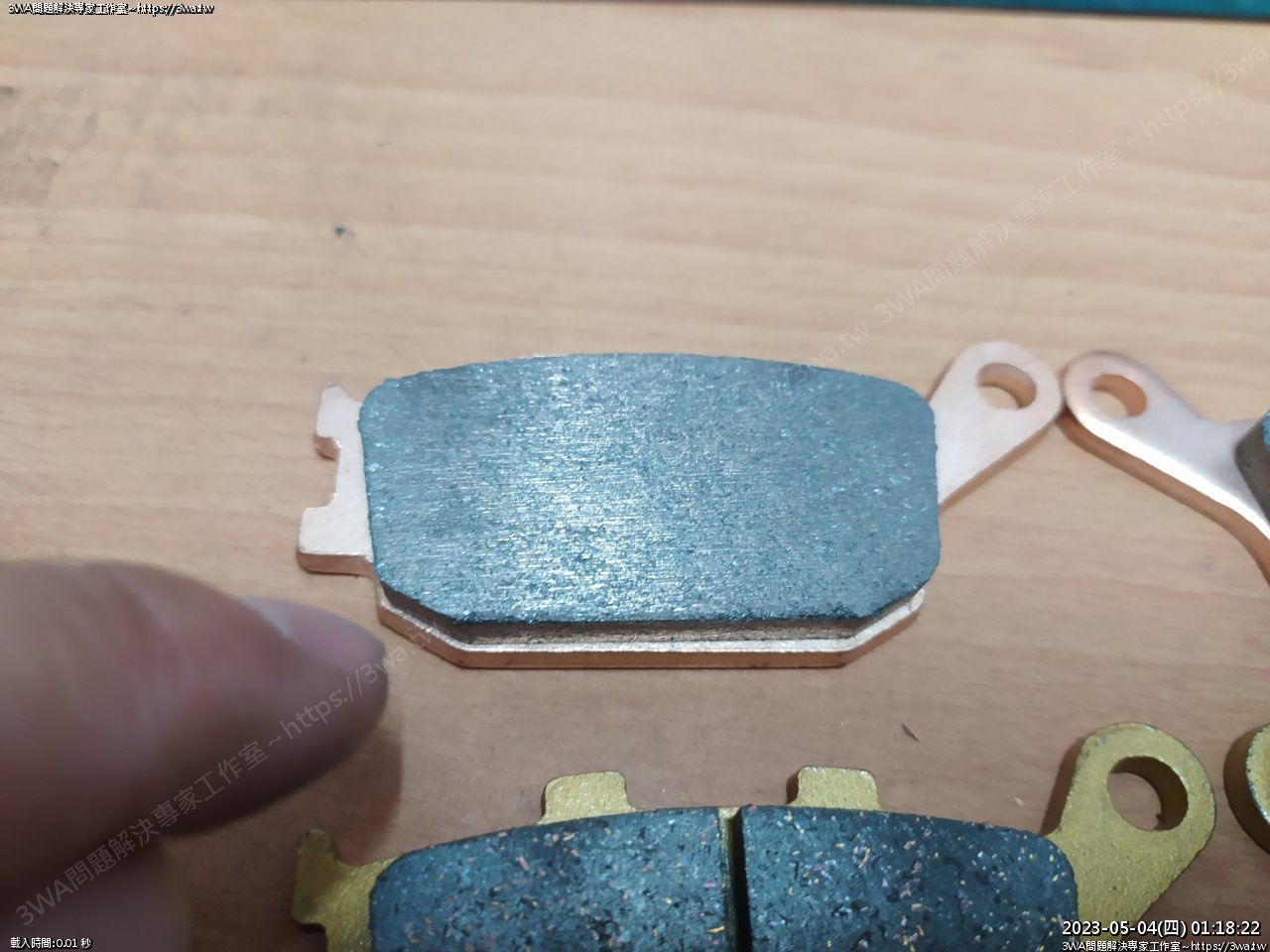

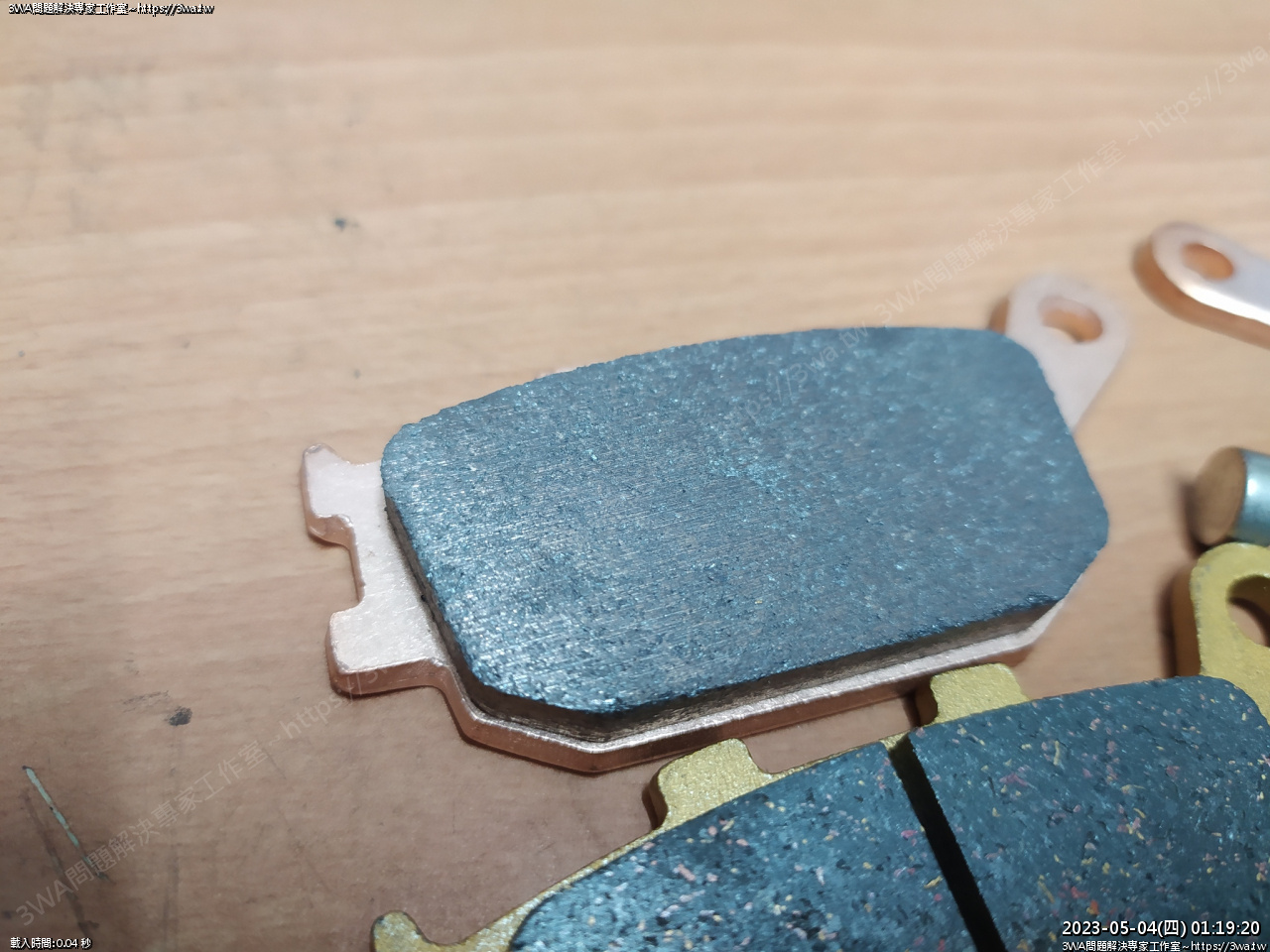

銅基的稍微寬了1mm,中間沒有安全深度線





從製程來說,我個人是覺得下面這種普通版的稍好些

磨擦面也看的出應該是半金屬?陶磁?組成





銅基的其中一片還有微妙的曲翹,感覺很糟,還好放在萬力上扳一下就平了





皮的部分也沒有很平均,左邊低,右邊高了一些

比普通版貴,但沒有相對應的品質 :(

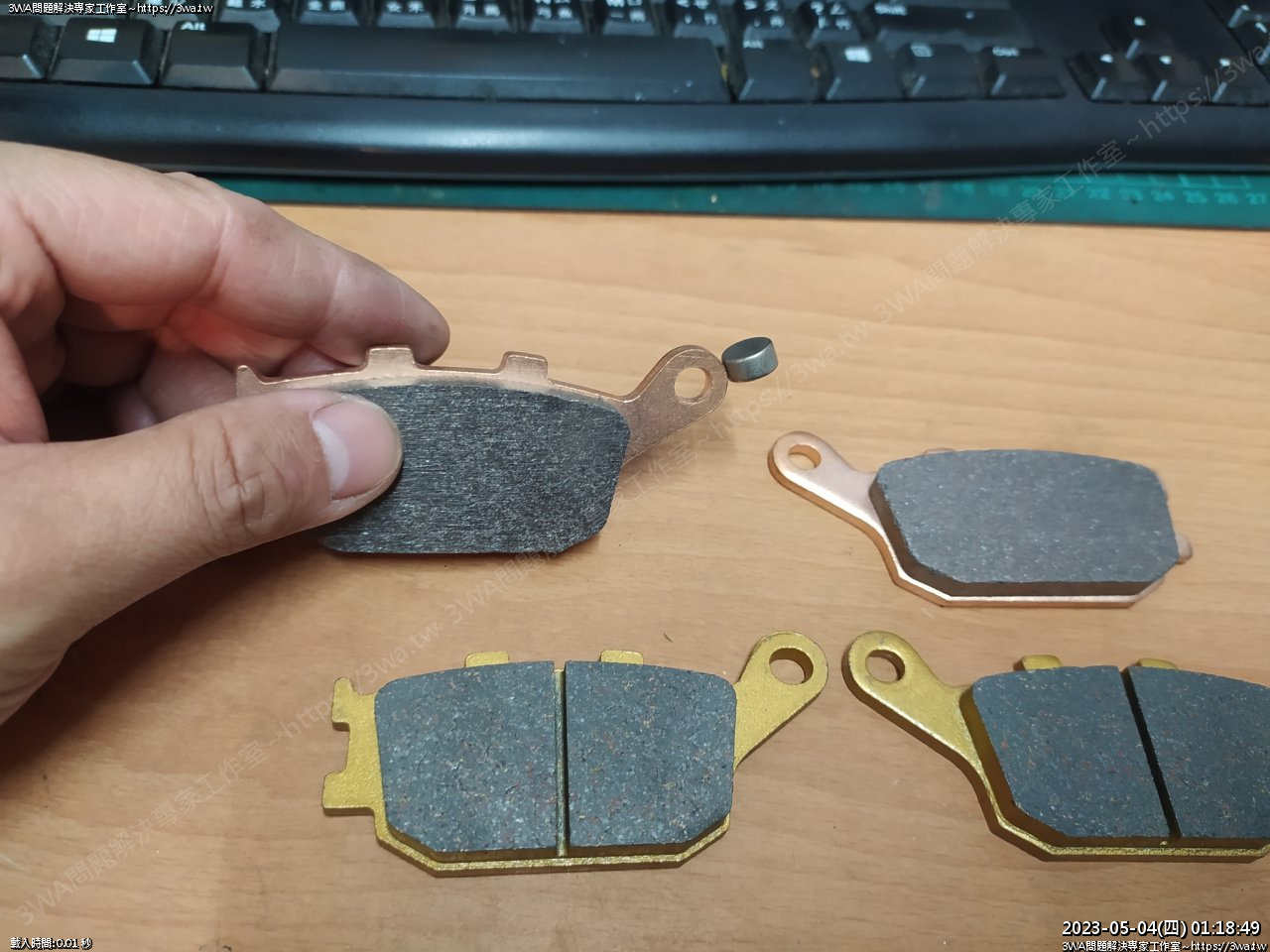

應該只是鍍薄薄的銅皮,底下仍是鐵質,磁鐵吸的住





普通版也吸的住,體感吸力一樣大





普通版的皮





銅基版的皮





總之用看看吧,先用銅基的

如果煞車力道沒有達到我心中的預期,那以後我會考慮買普通版的就好

不知道皮的磨擦力如何

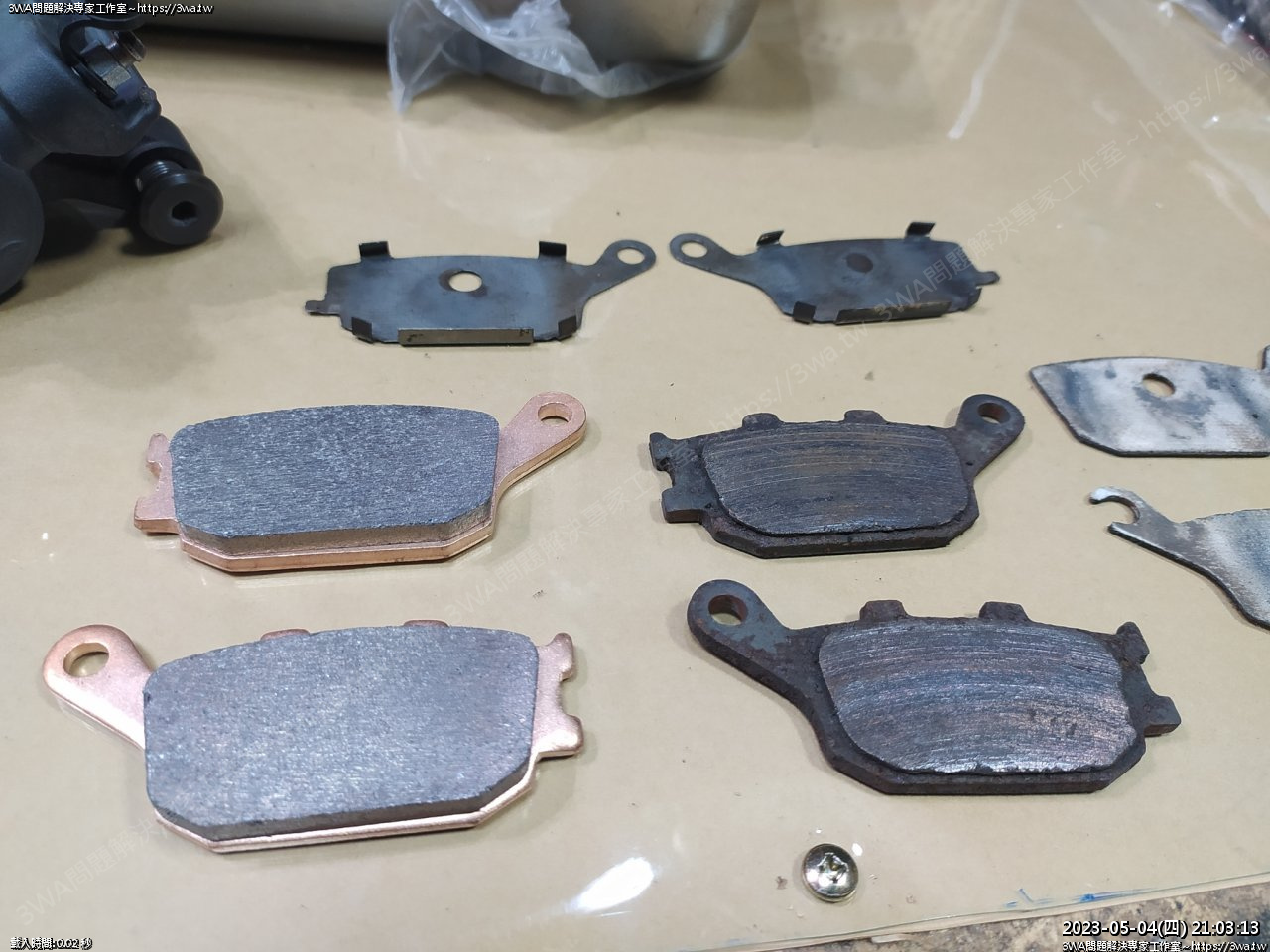

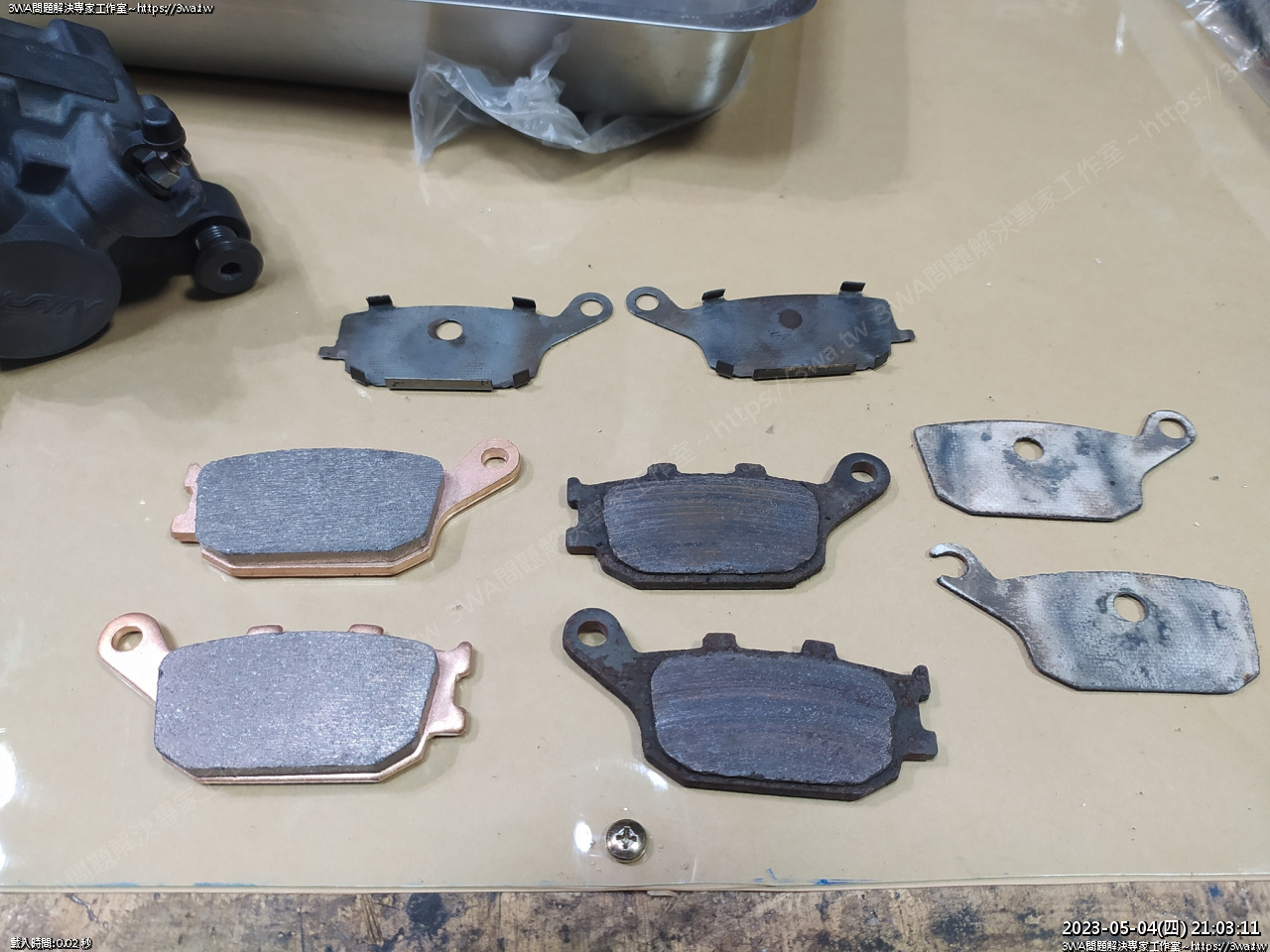

跟原本的對比

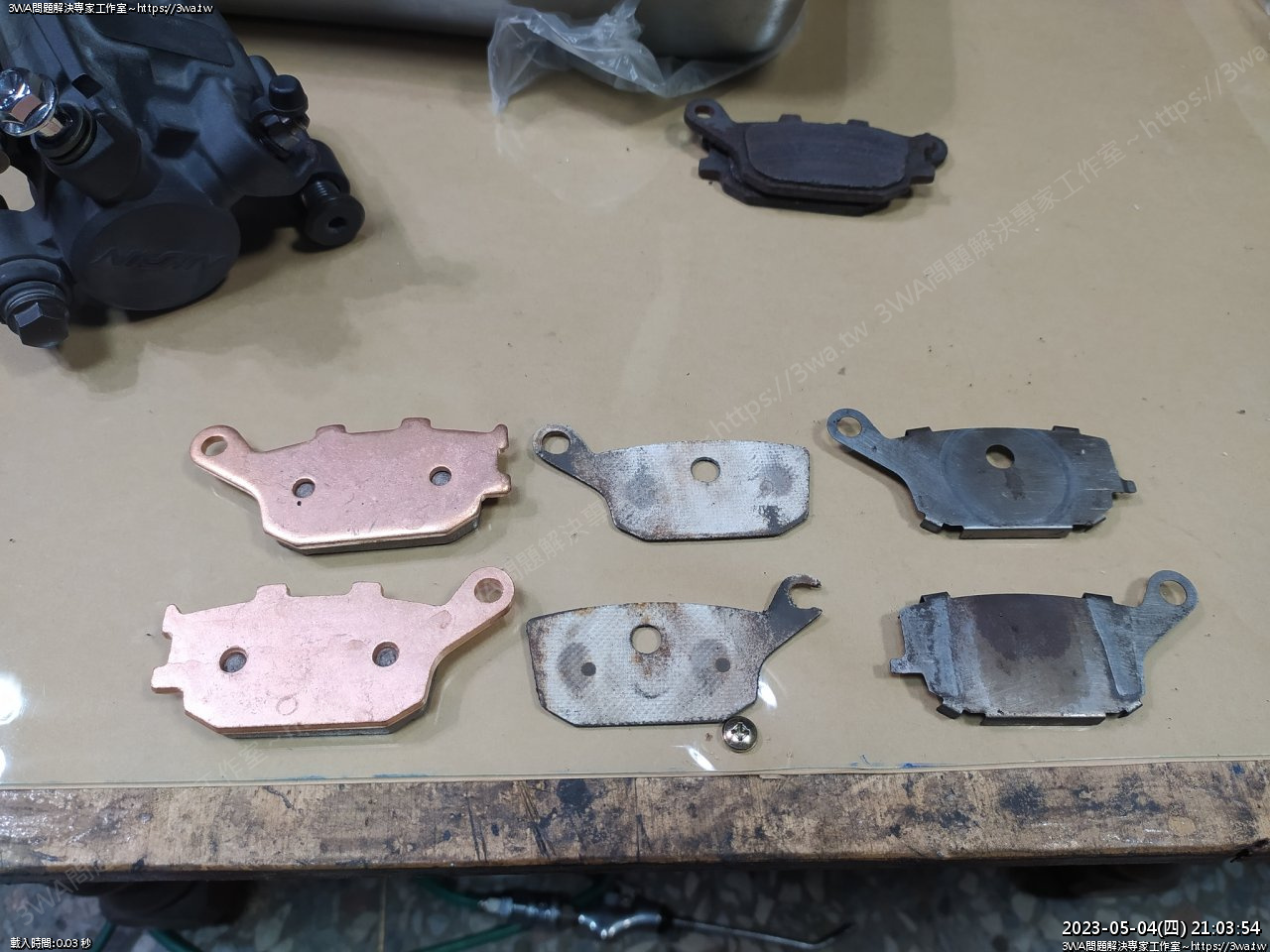

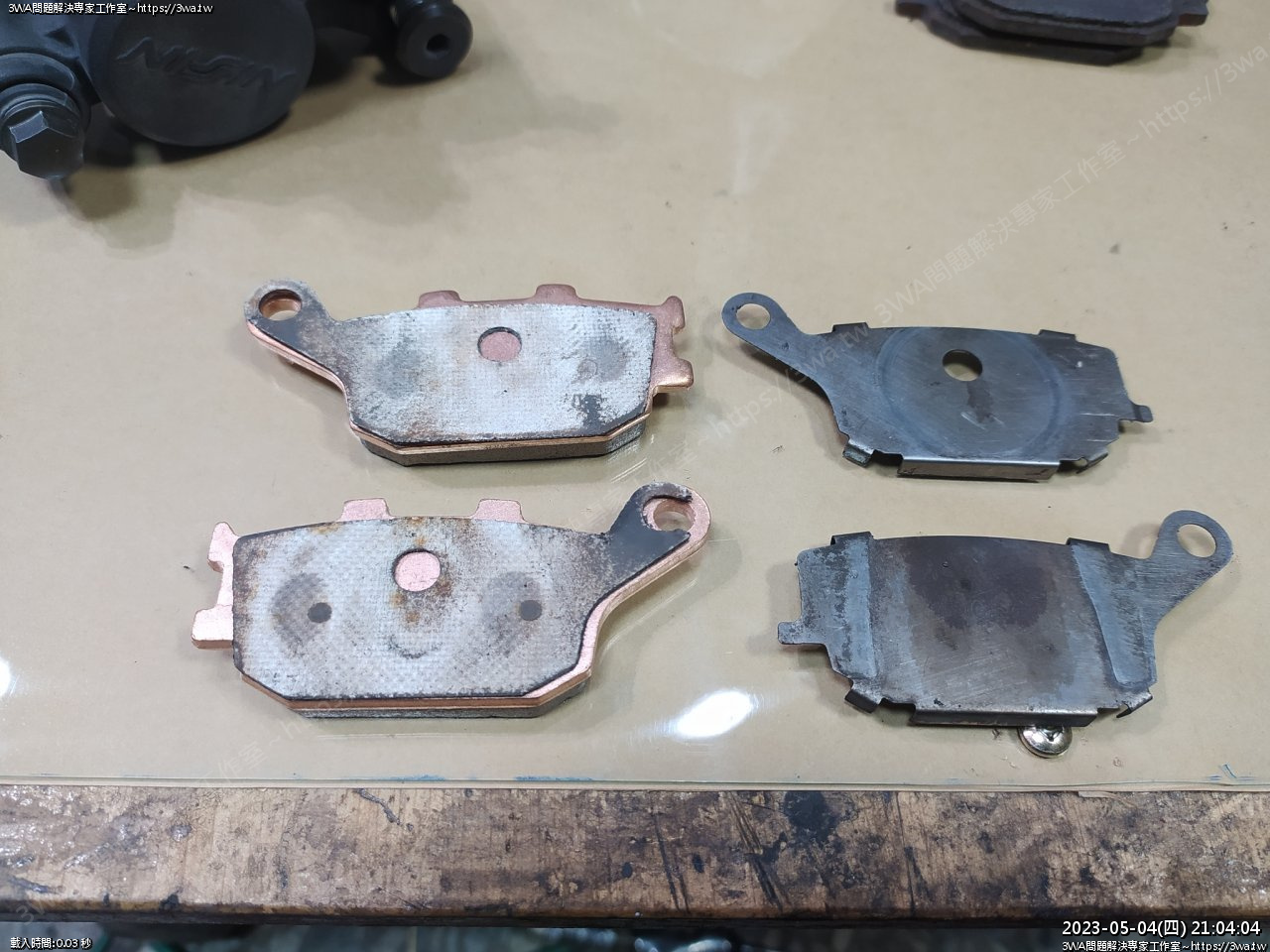

排列來令片、石綿墊?、金屬殼





堆疊,雖然左下那張平有些破損,但被鐵片夾緊就不會再移動位置了

可以繼續使用





組裝完成

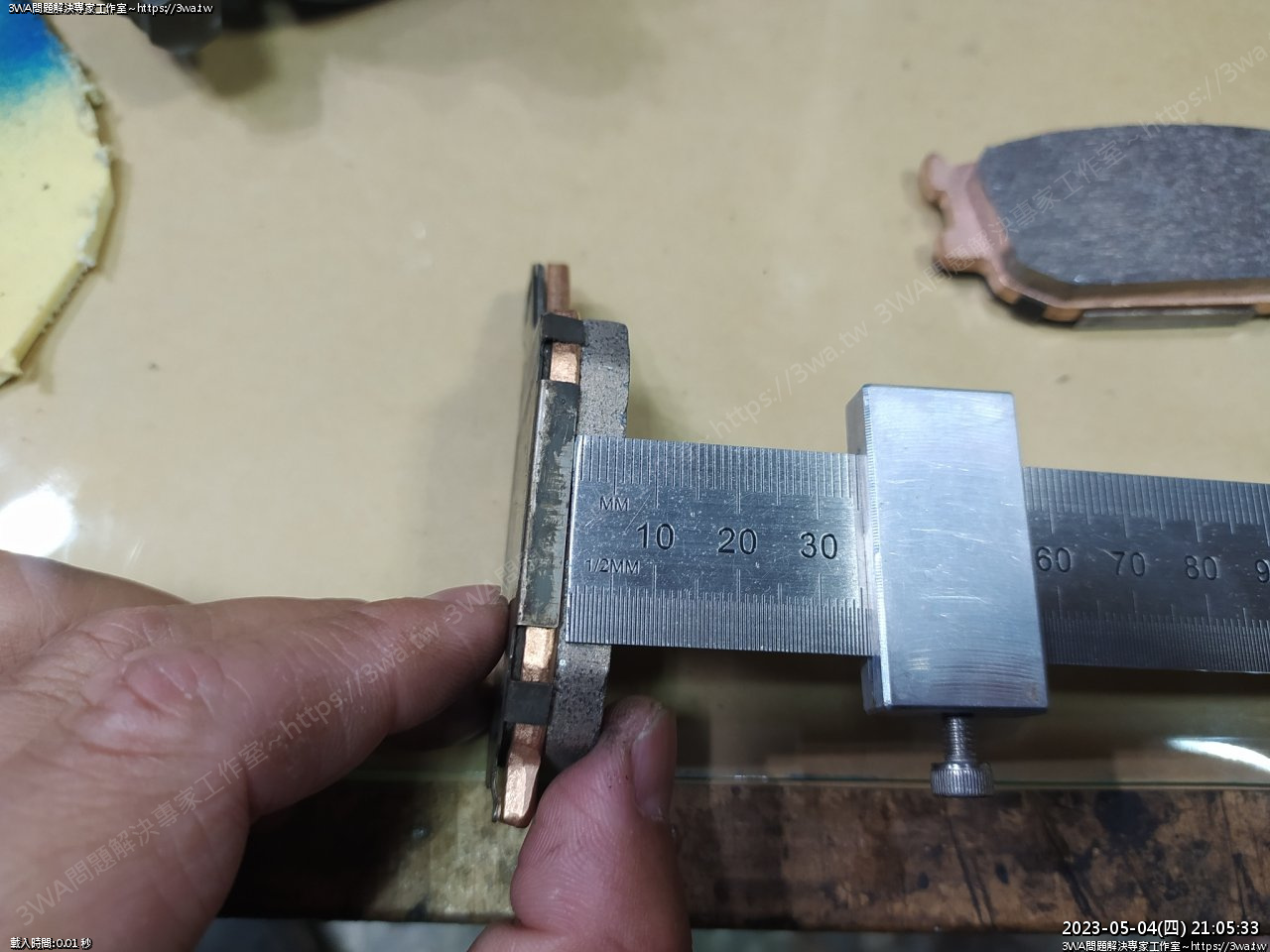

來令片的部分全新品約6mm厚

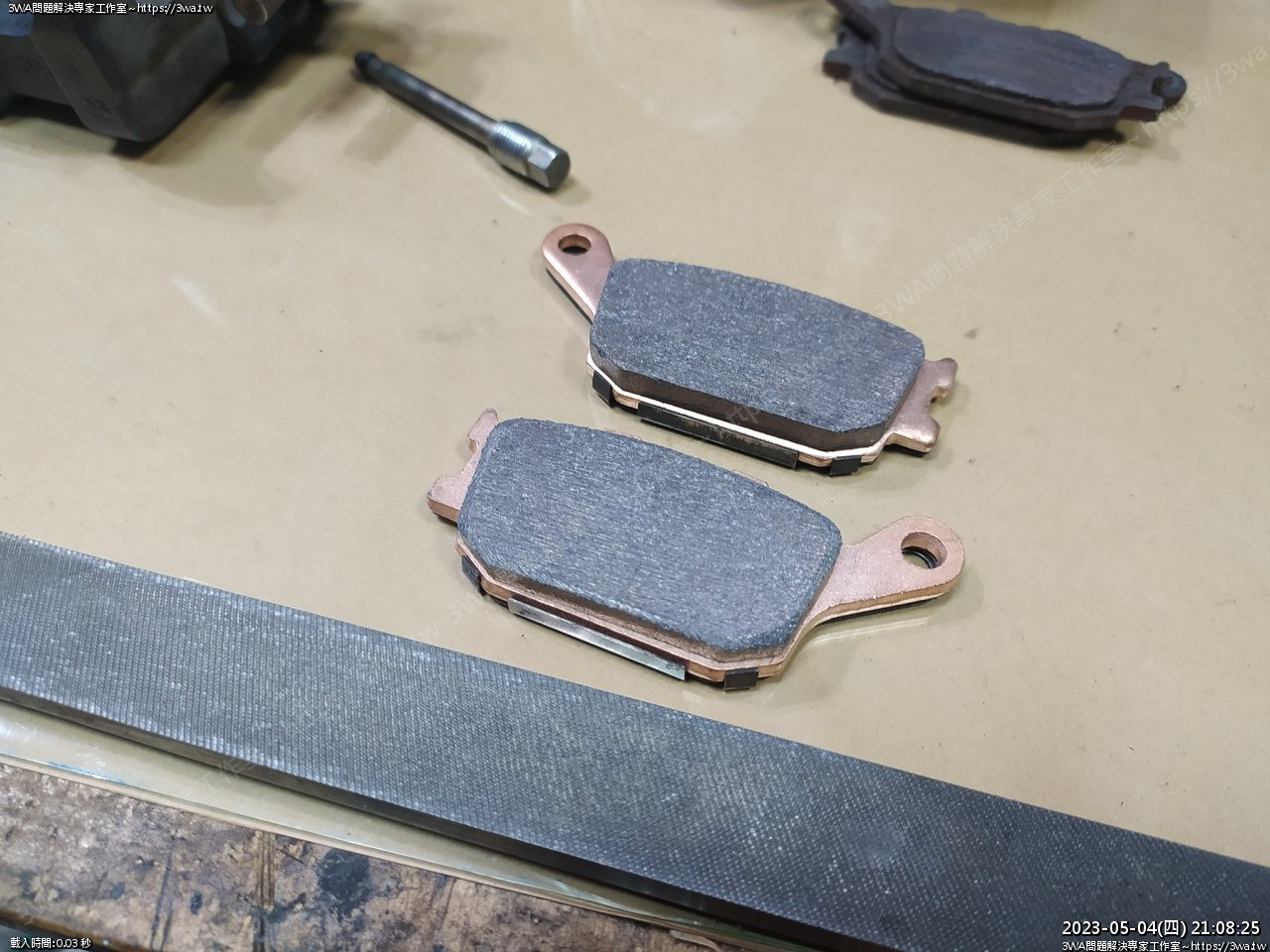

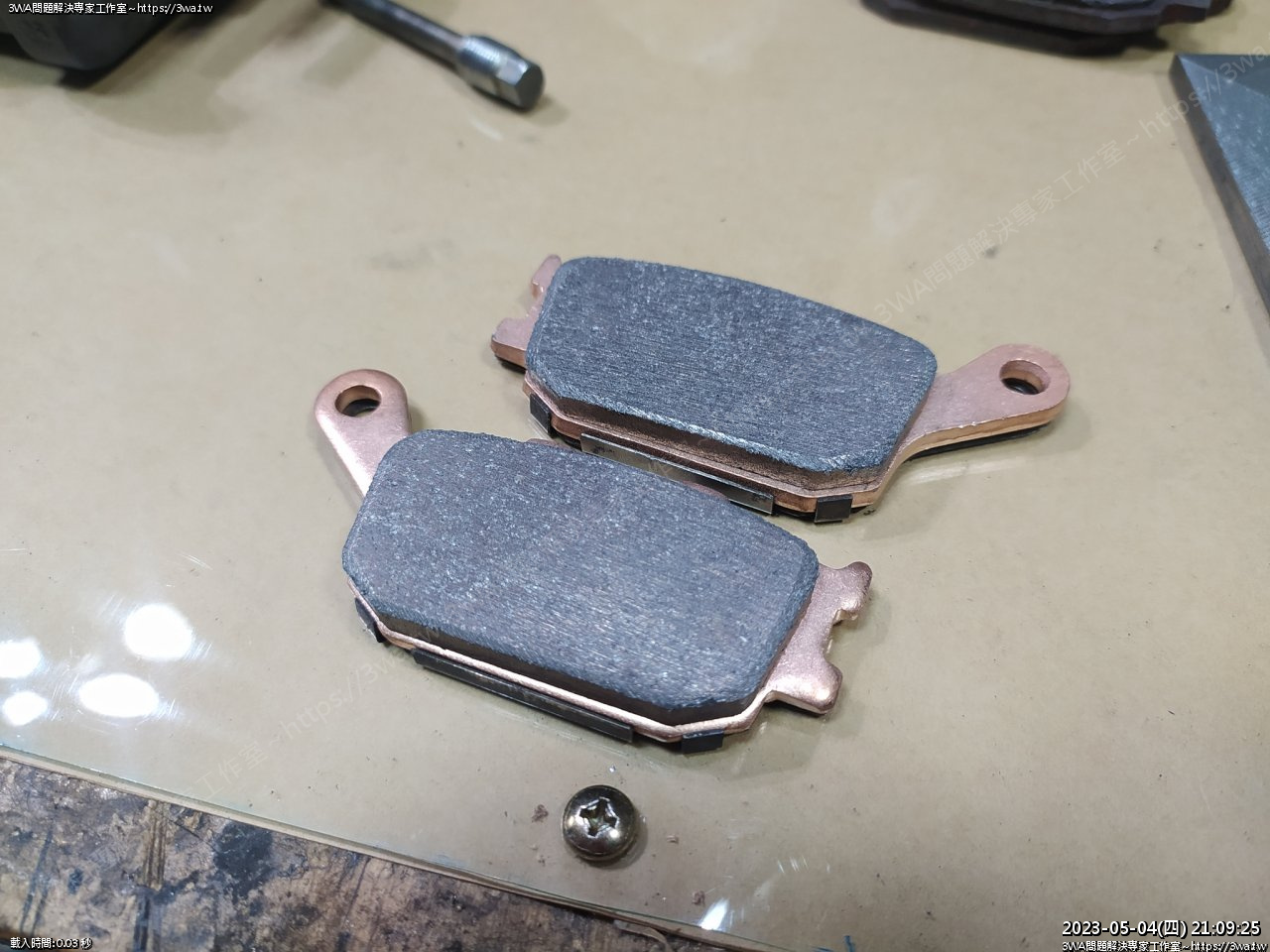

安裝前要作個導角

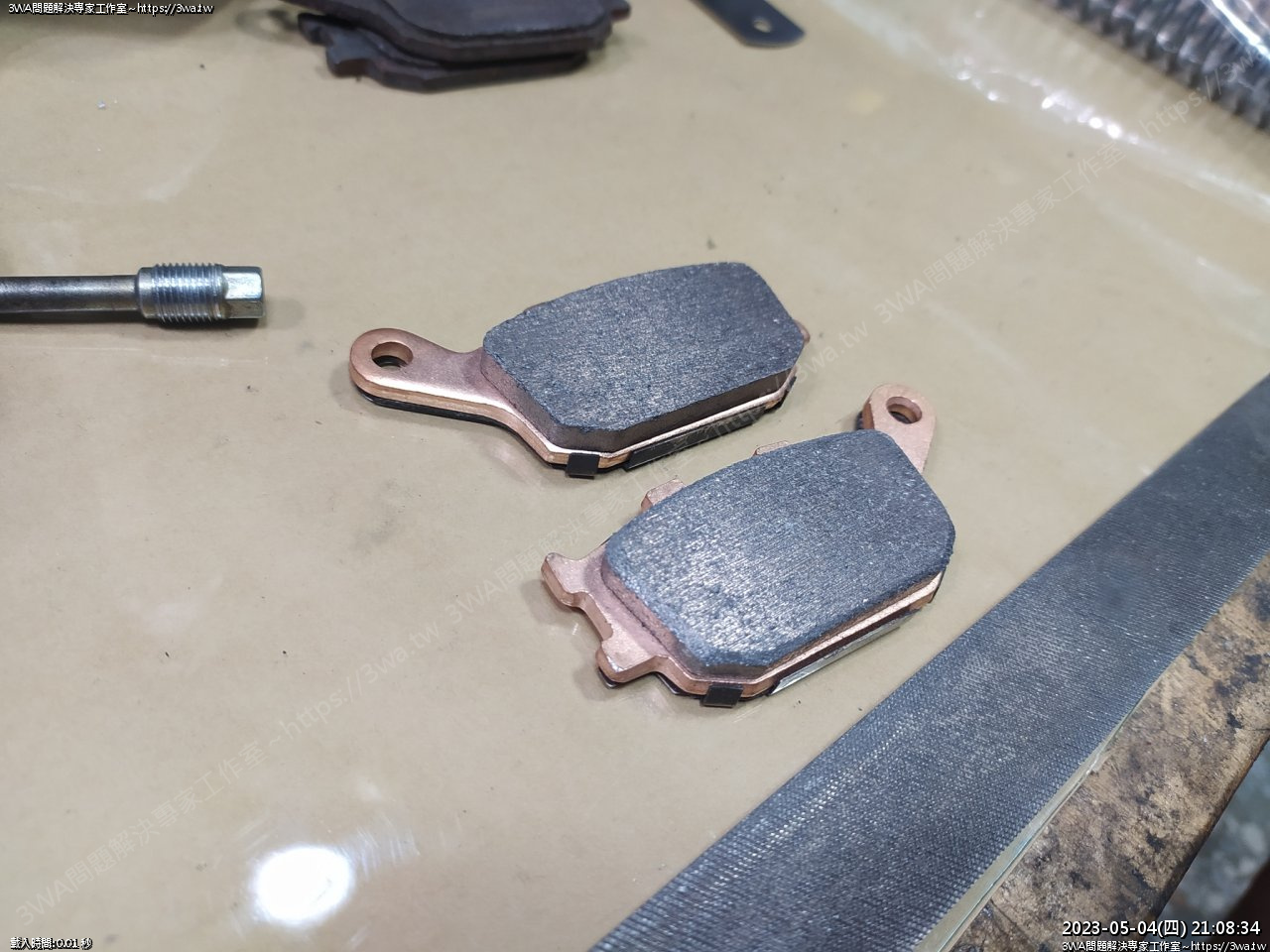

邊邊磨一些斜角,這樣比較不會有怪聲





感覺皮很軟,銼五下就這樣了





邊緣銼些角度,不要捨不得^^"

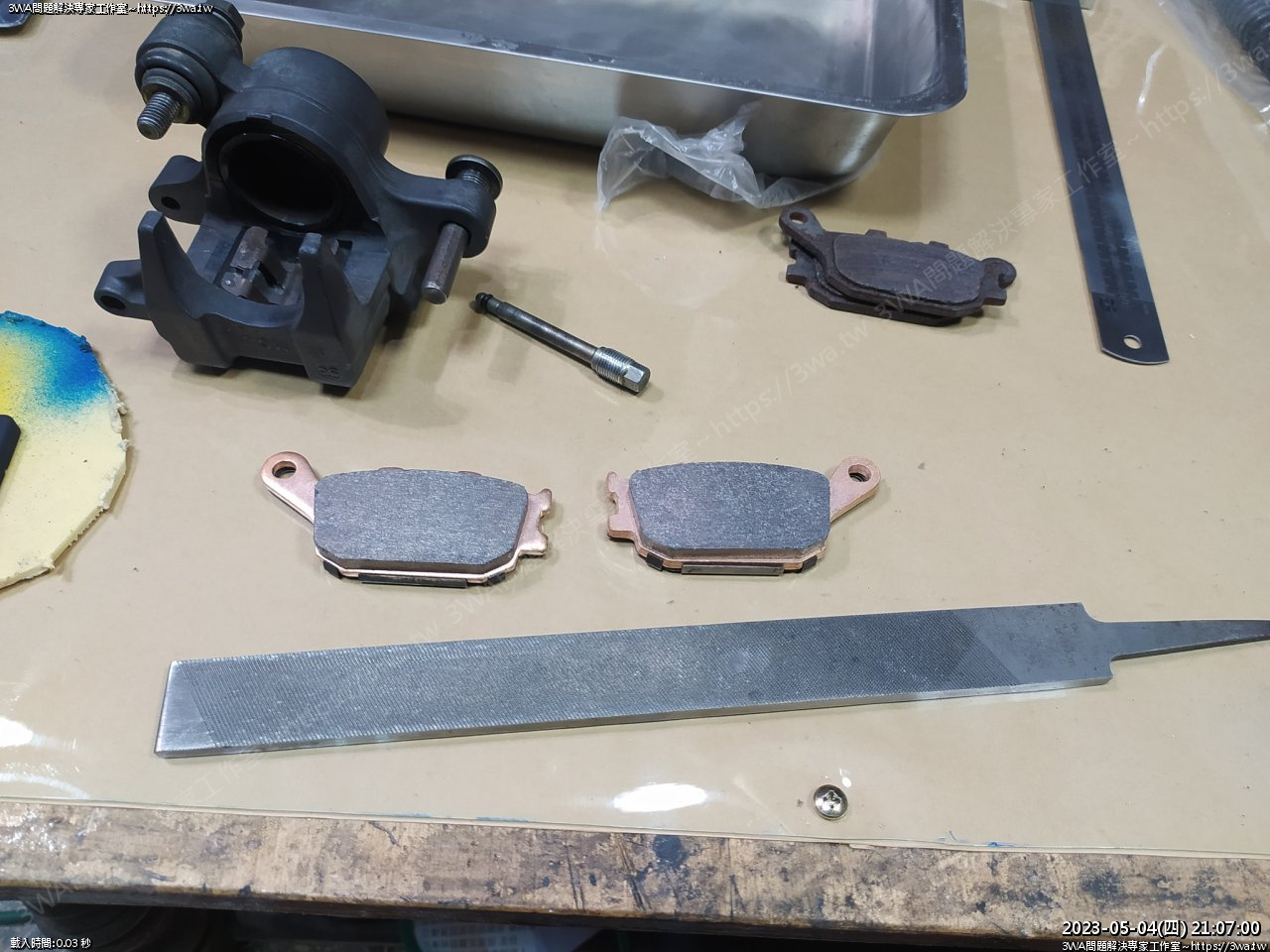

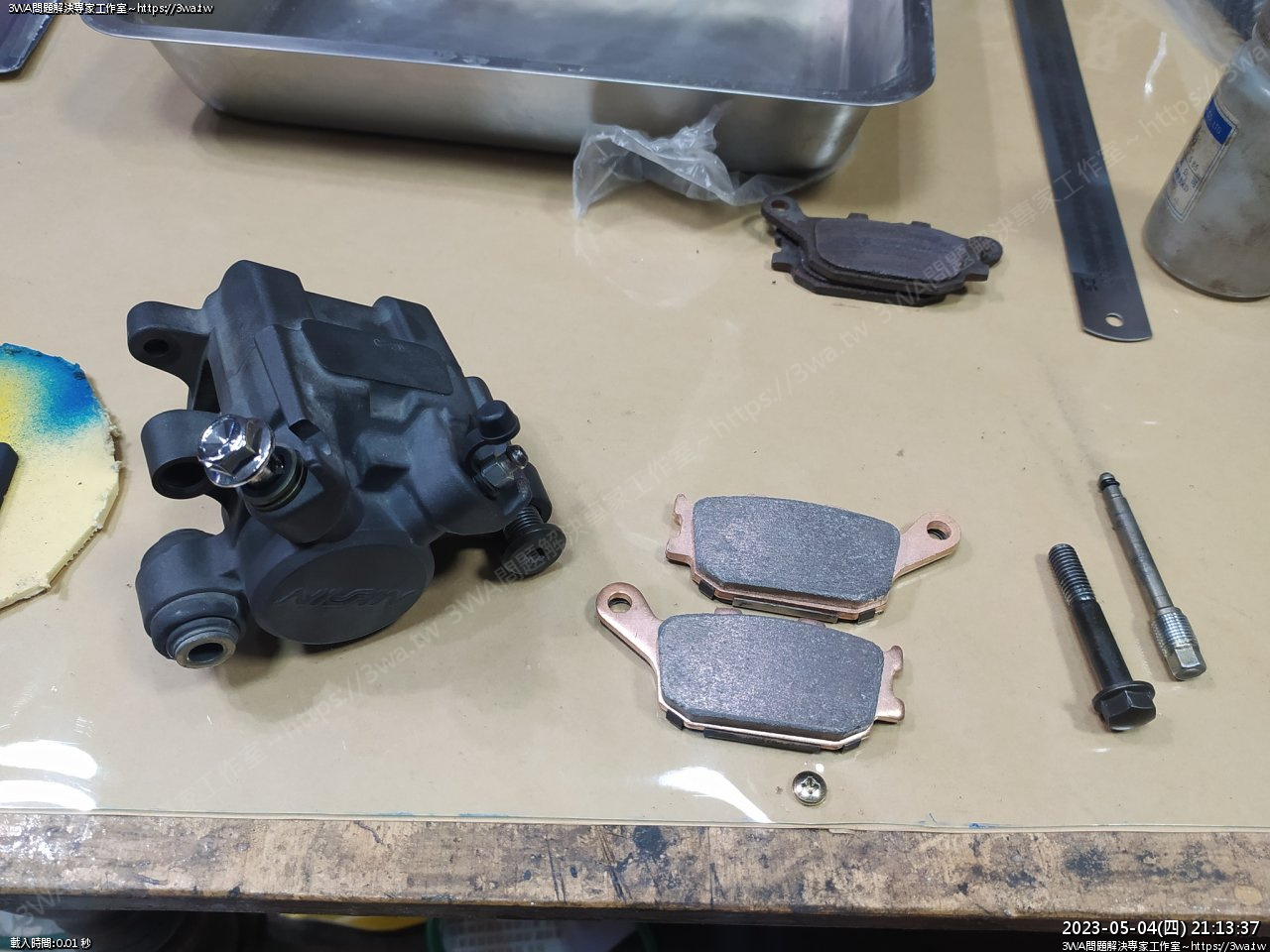

拿出卡鉗,準備組裝





來到車子

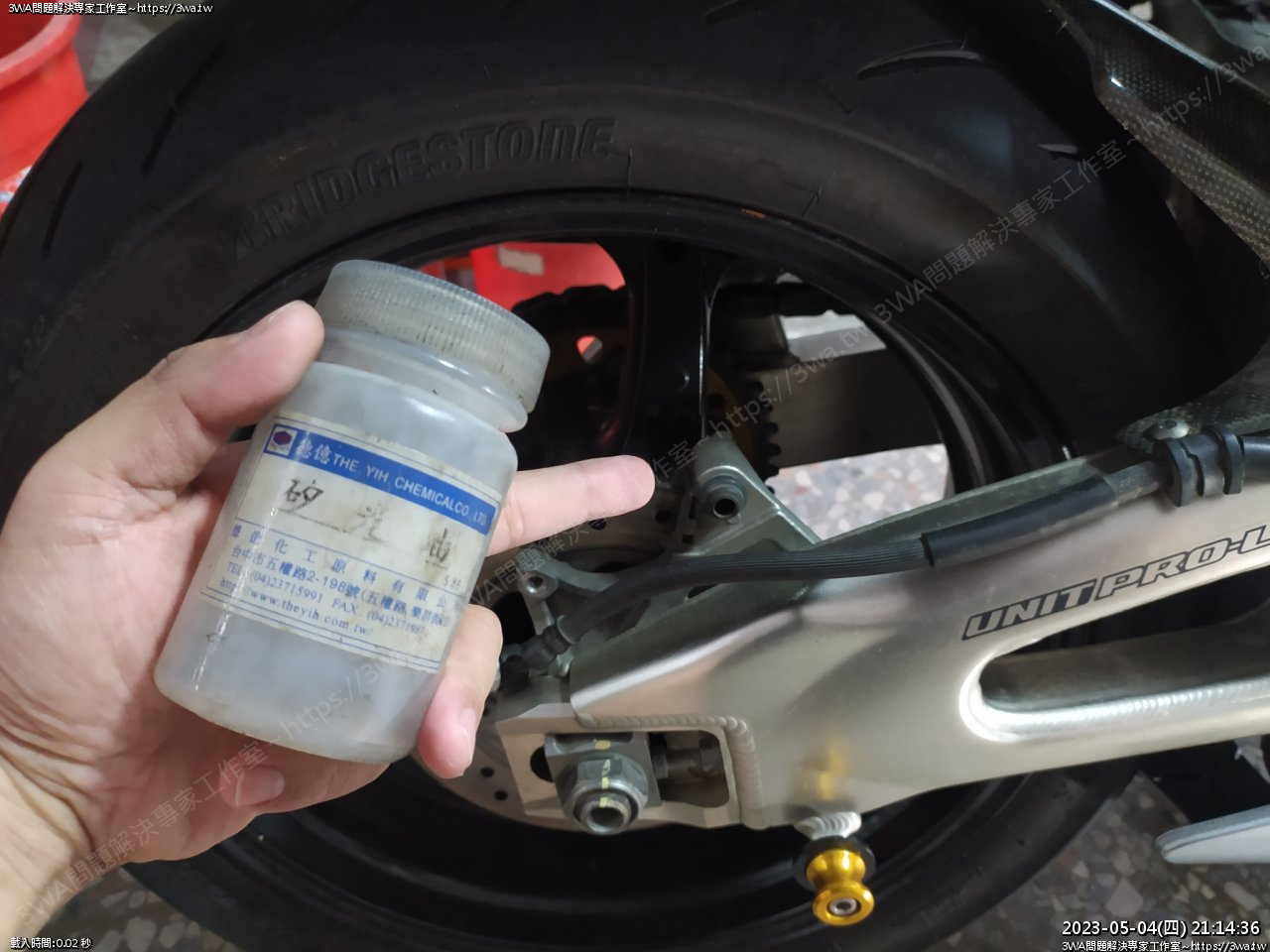

插銷進出的橡皮裡,可以抹些矽油





注入矽油了,這裡有個金屬檔片,不要掉了





前面的內六角螺絲先鎖上,鬆鬆的即可

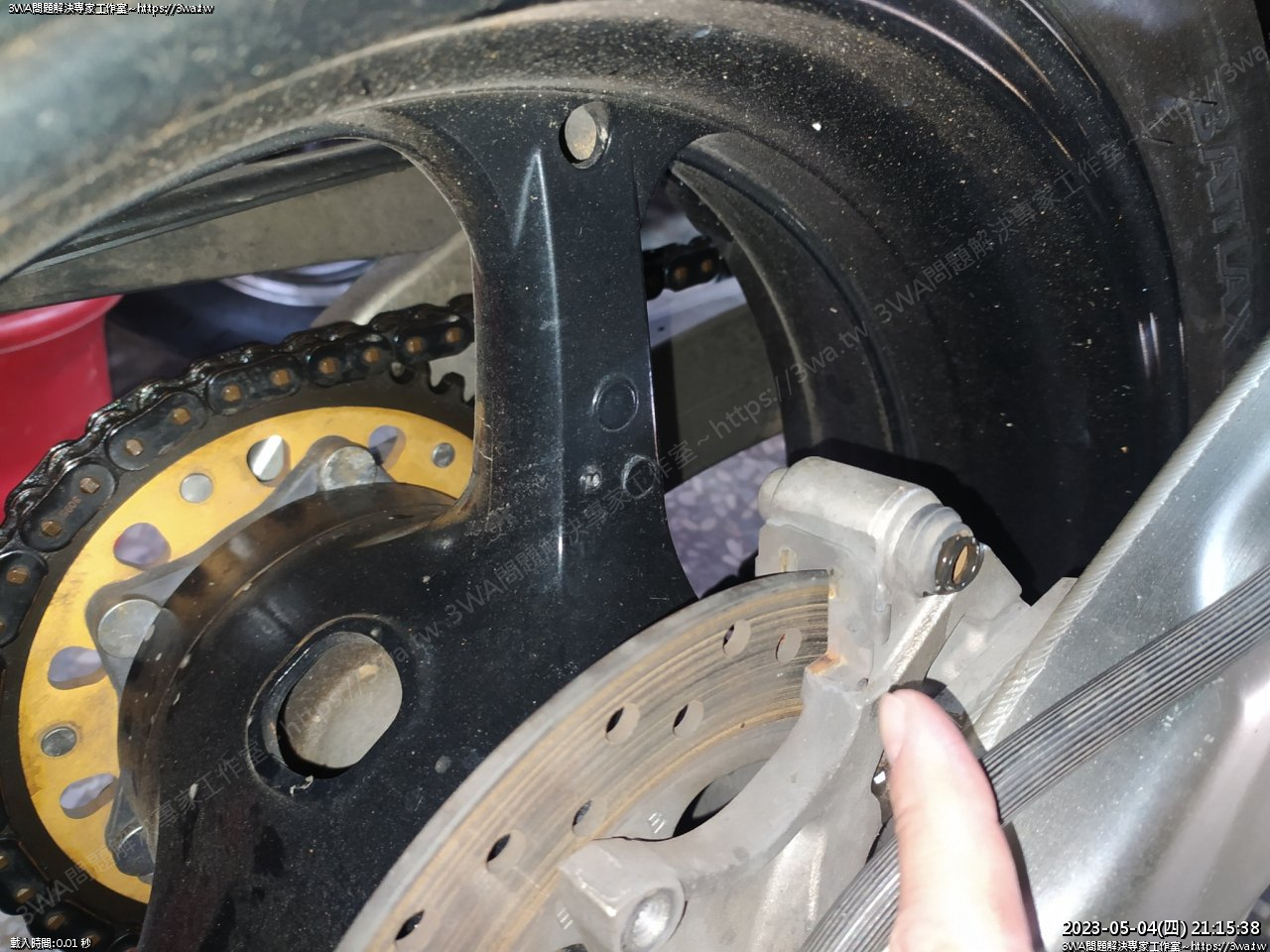

這時卡鉗可以往上翻

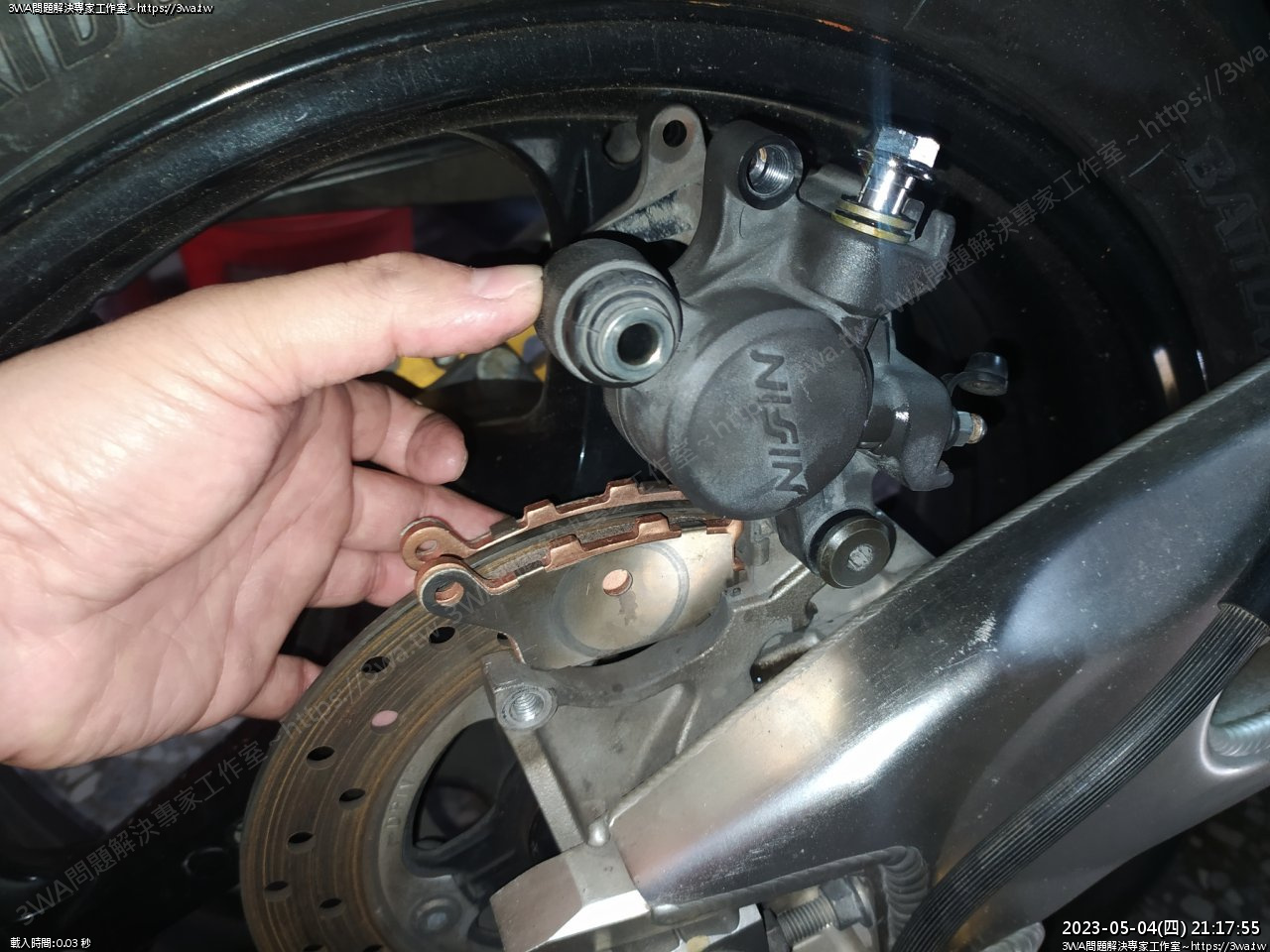

把來令片擺進去,記得放在碟盤左右二邊

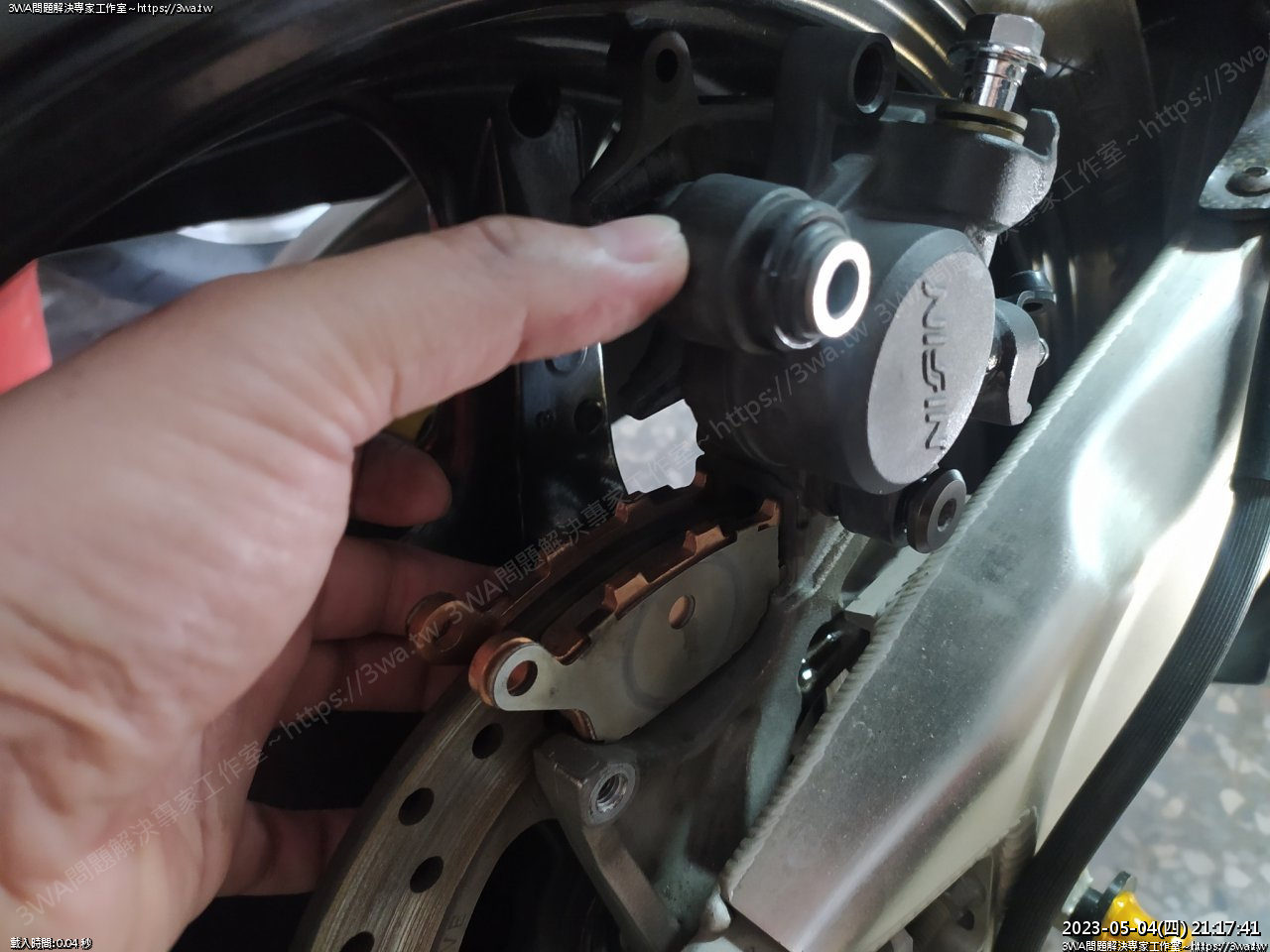

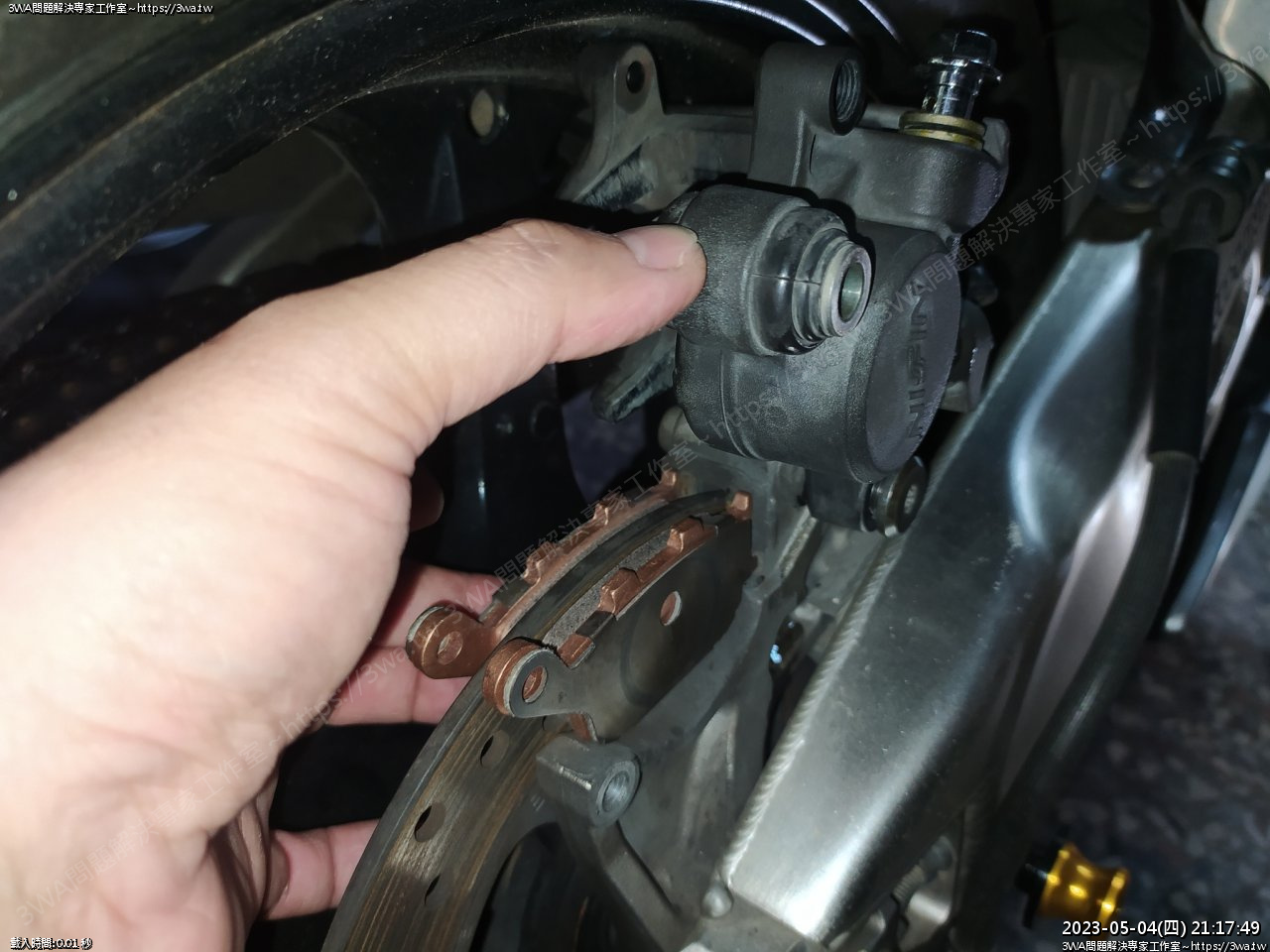

閃光燈拍一張,如果卡鉗沒對準壓不下去,可以左右移移卡鉗

它會在插銷上左右滑





準備蓋入

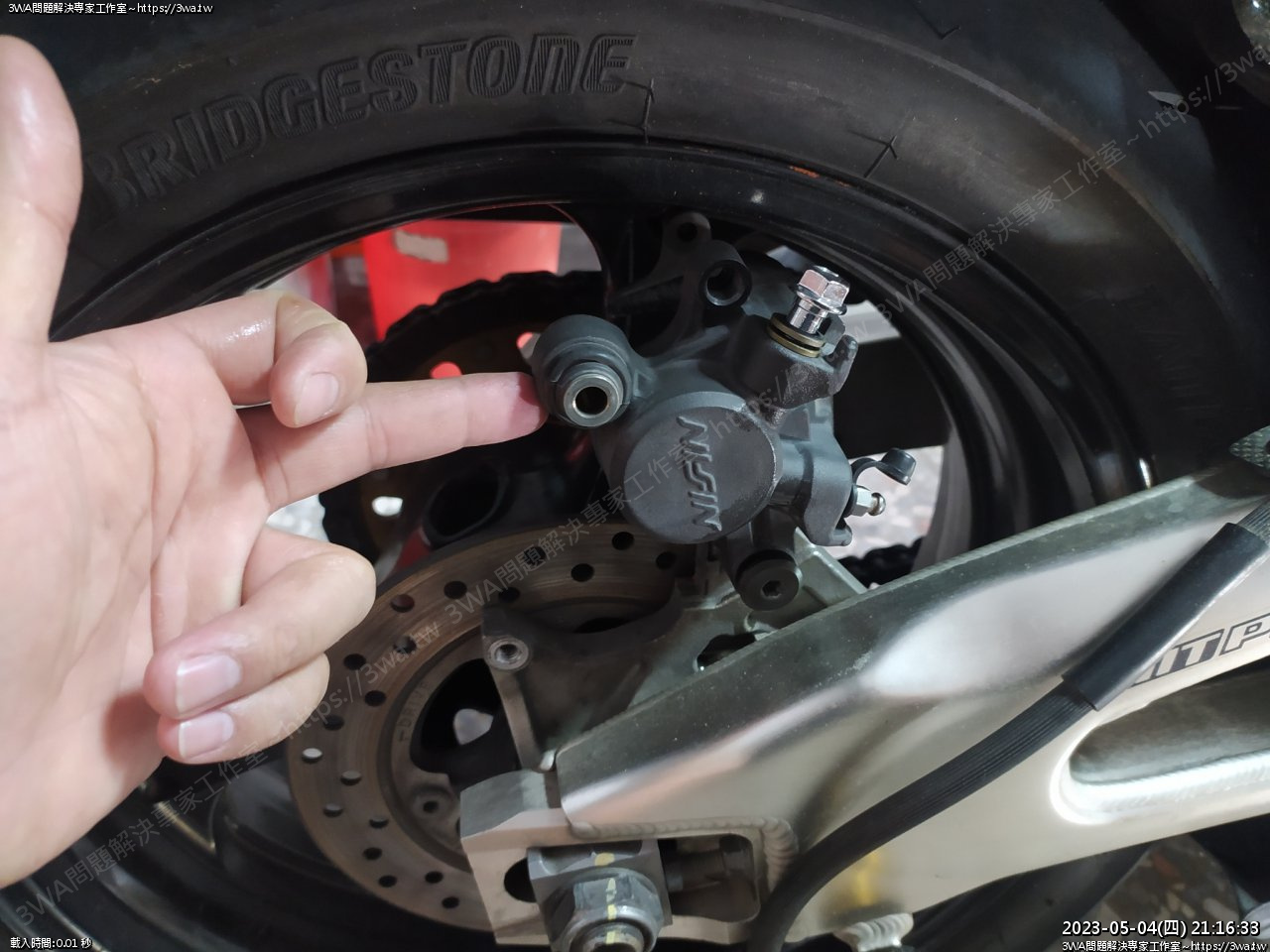

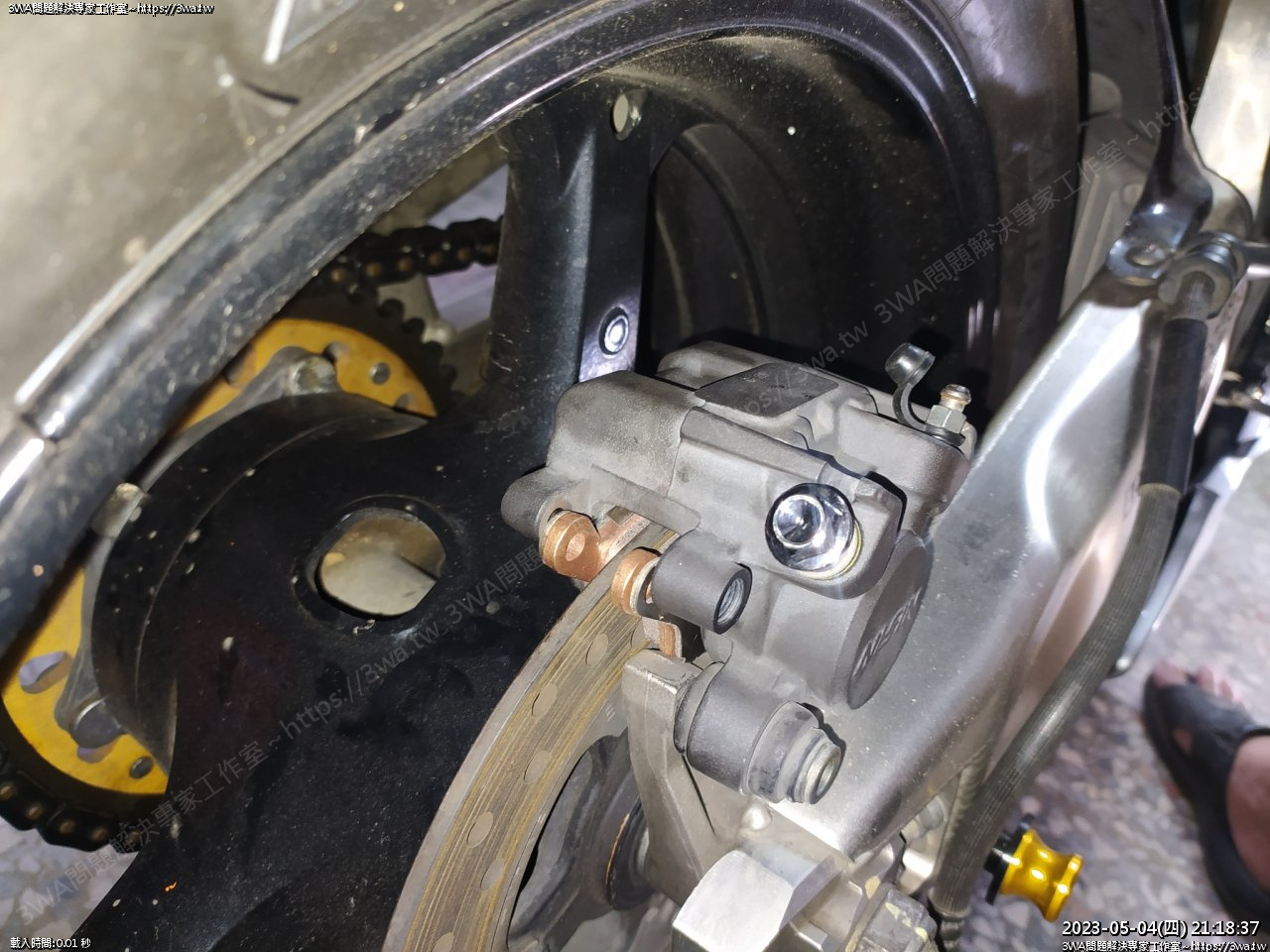

蓋上,空間還可以

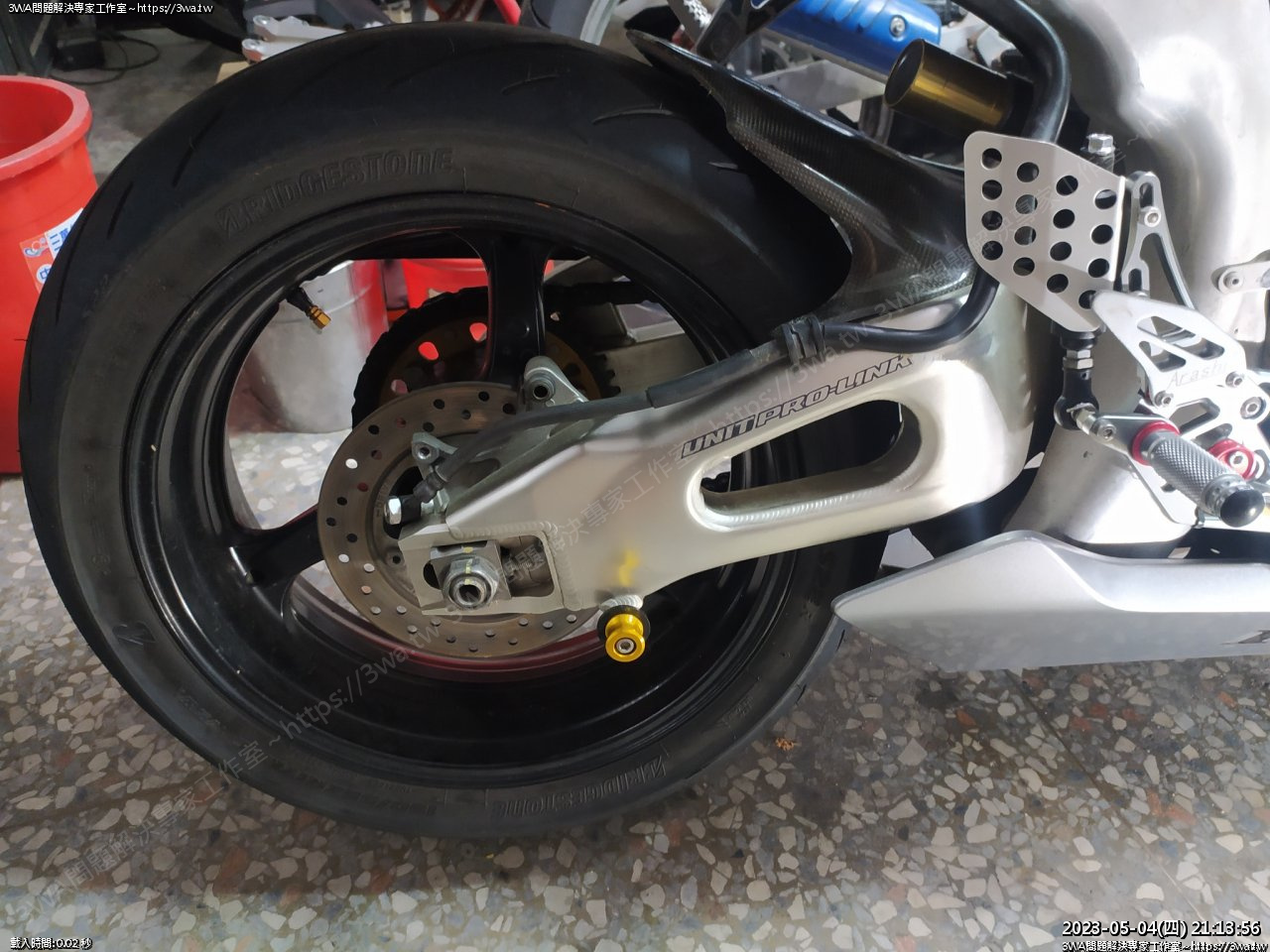

全景

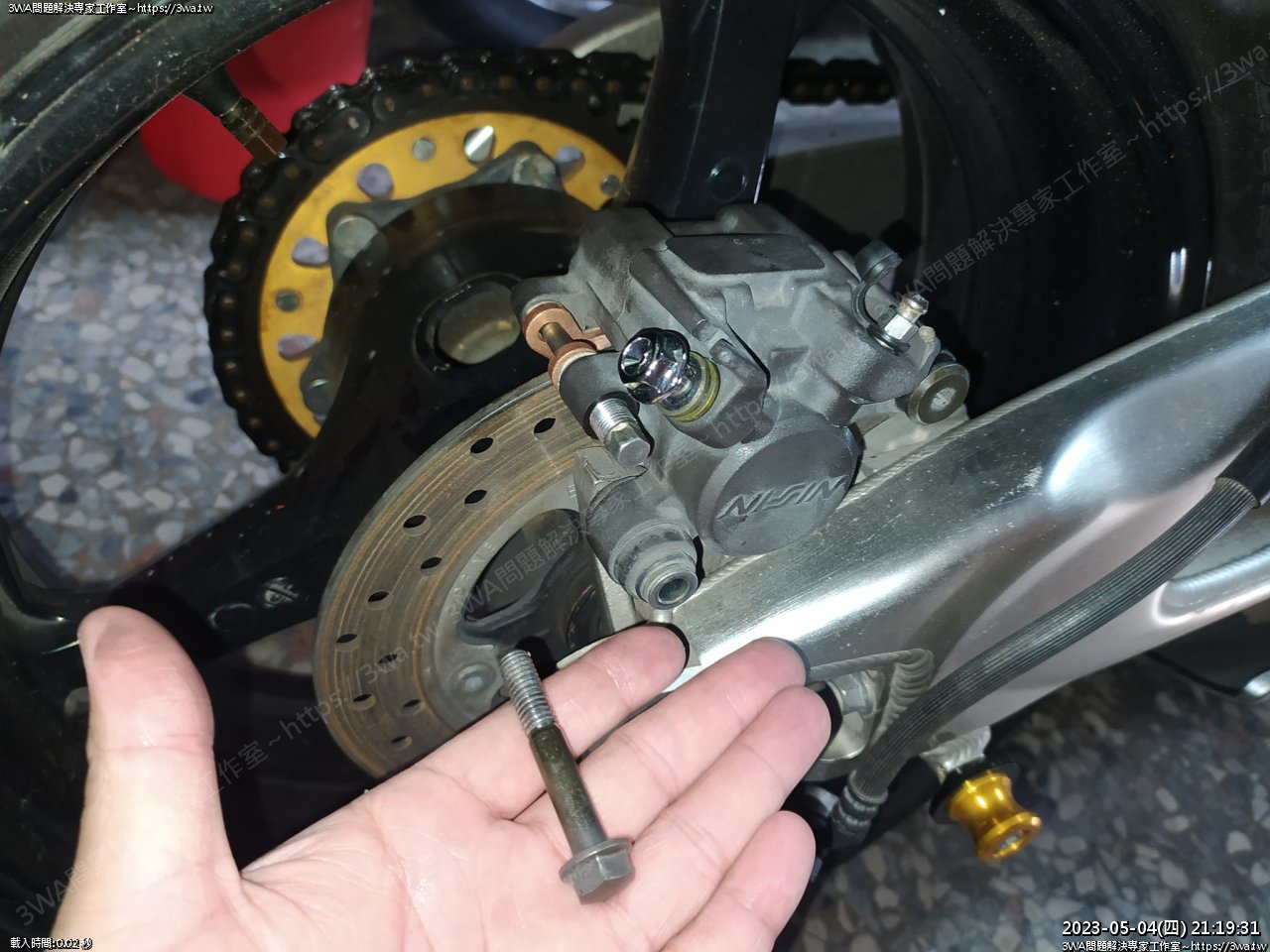

拿出插銷

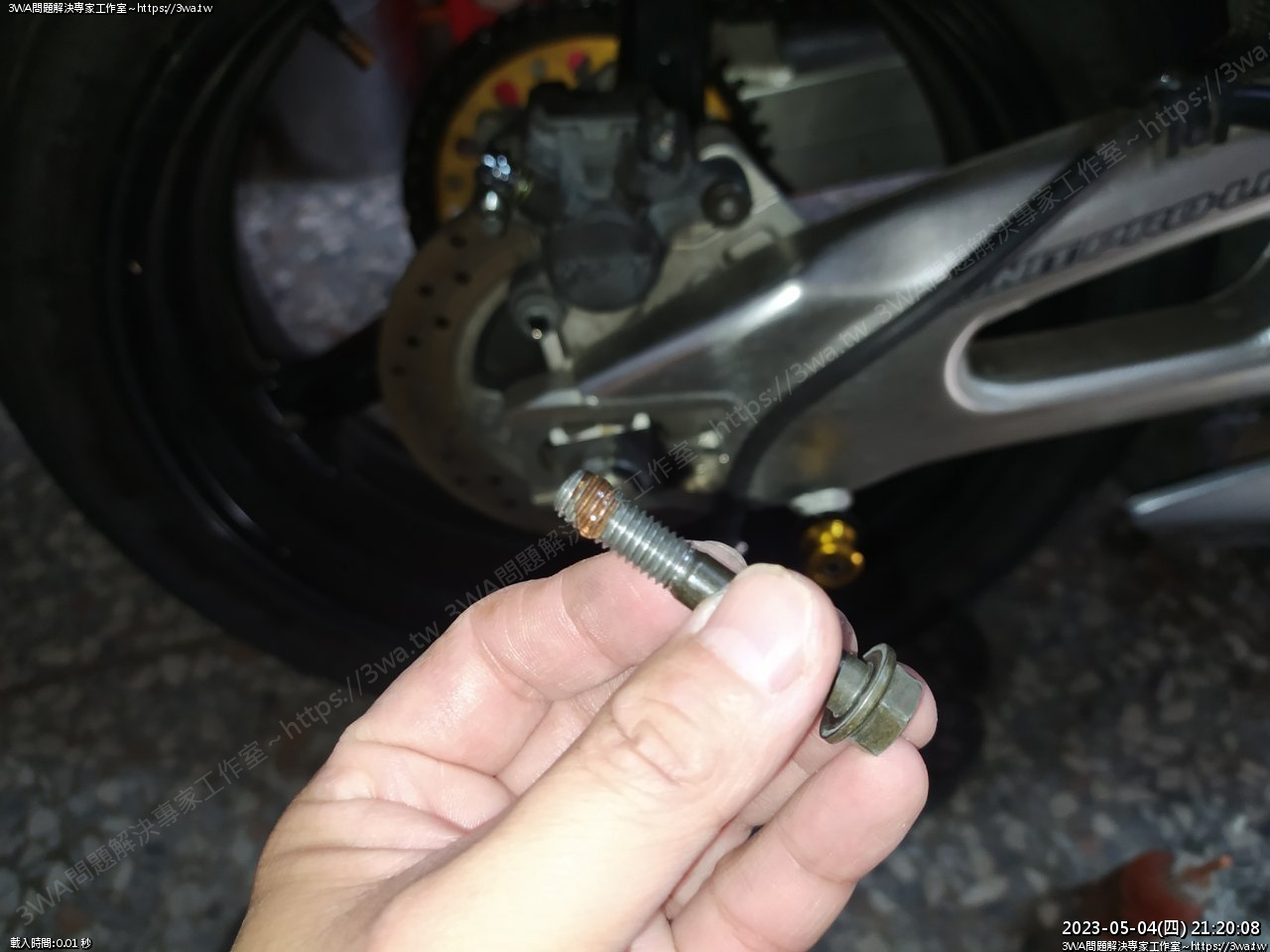

下面的螺絲,點一些螺絲膠

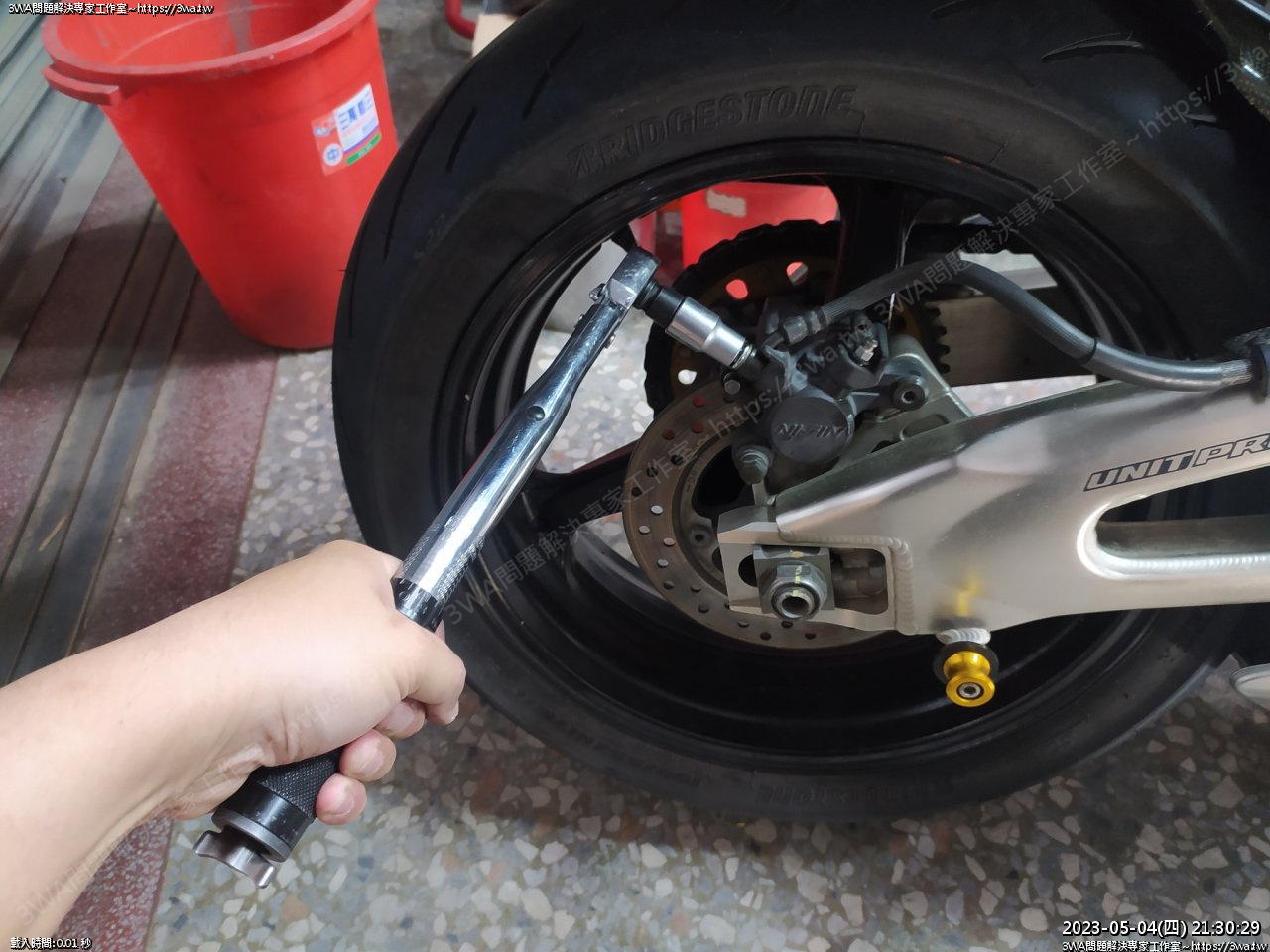

前、後二顆螺絲鎖上

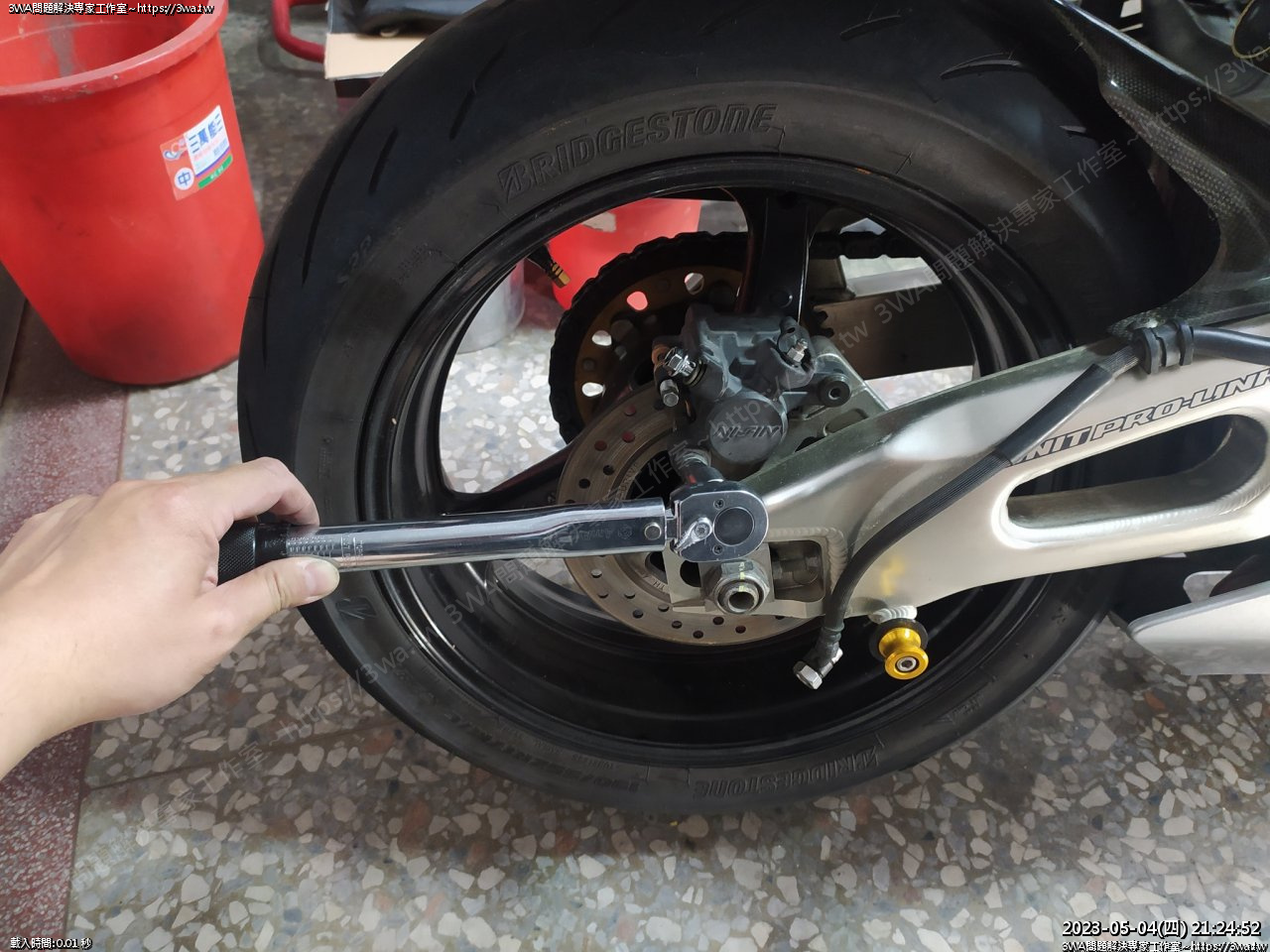

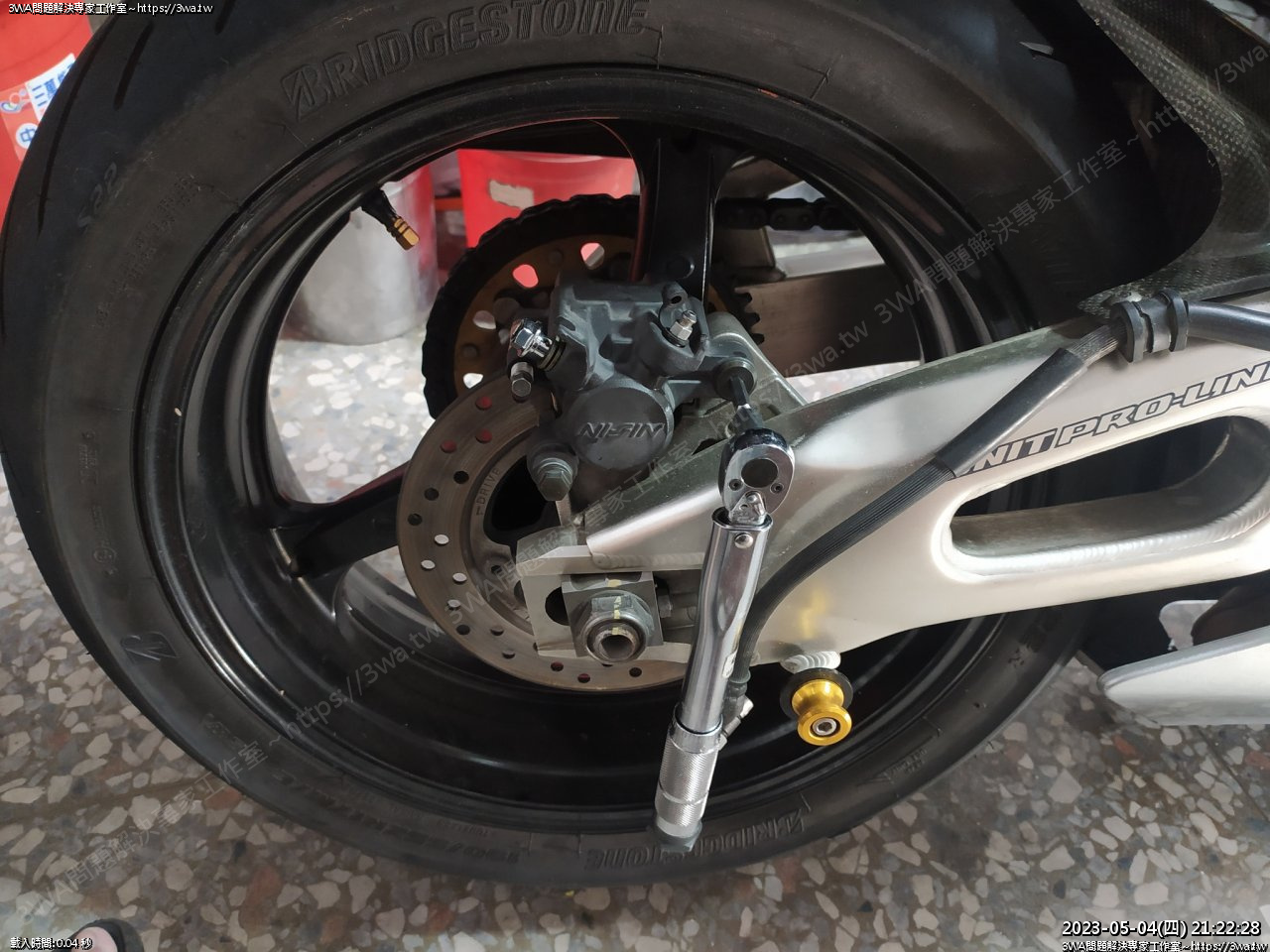

這個扭力比較大,先用2分的扭力扳手平均鎖,然後再用3分的上到扭力值

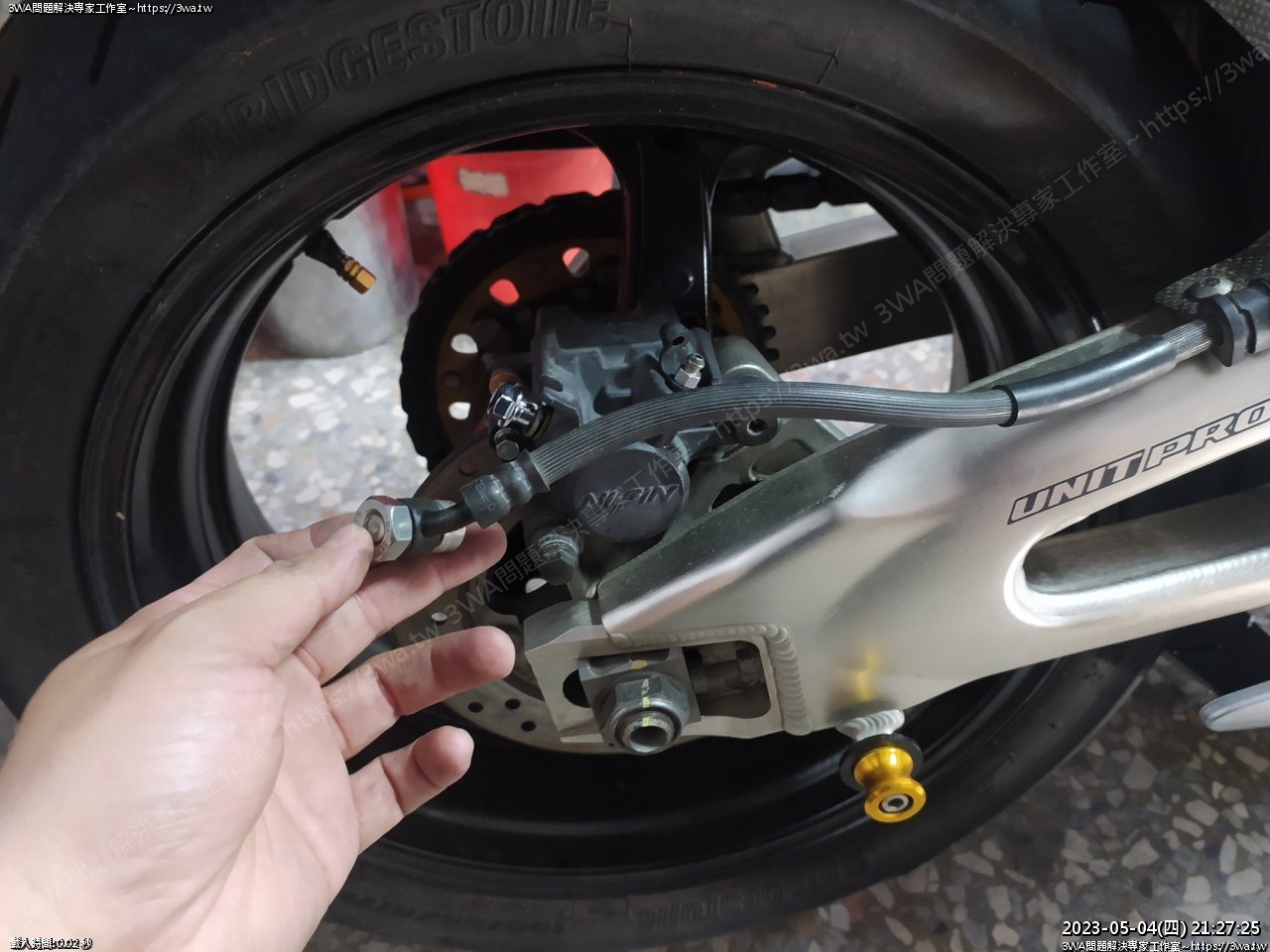

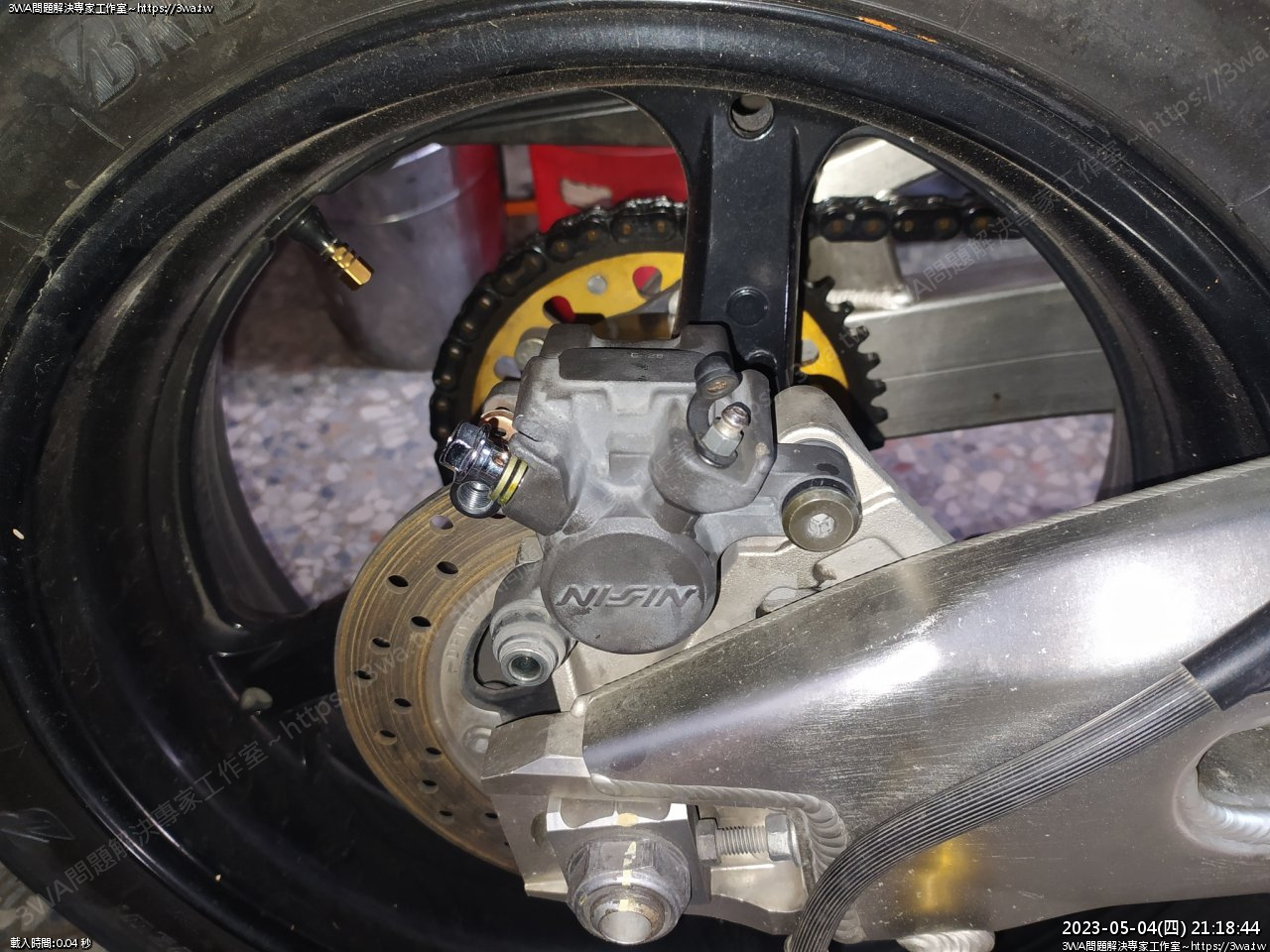

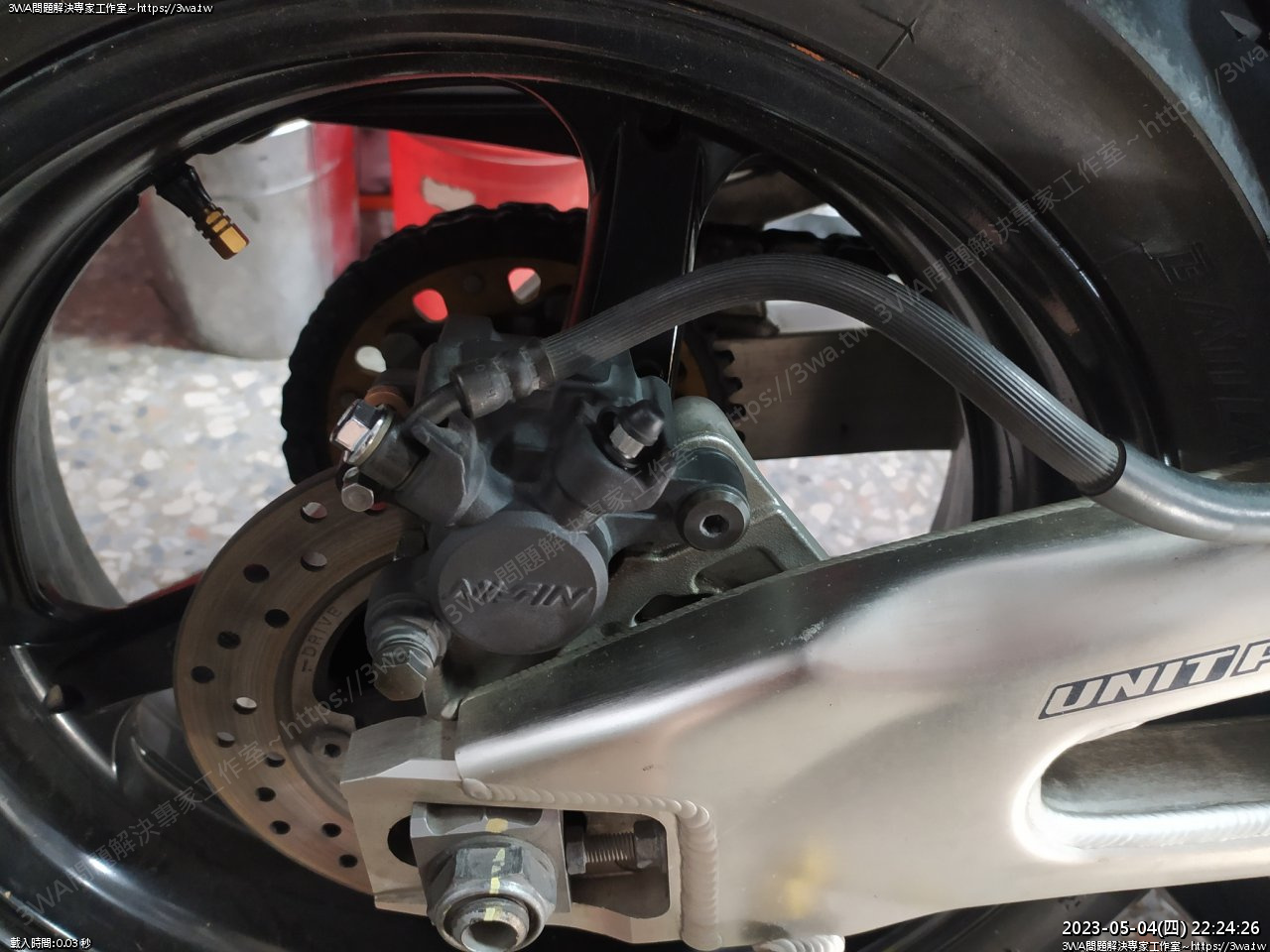

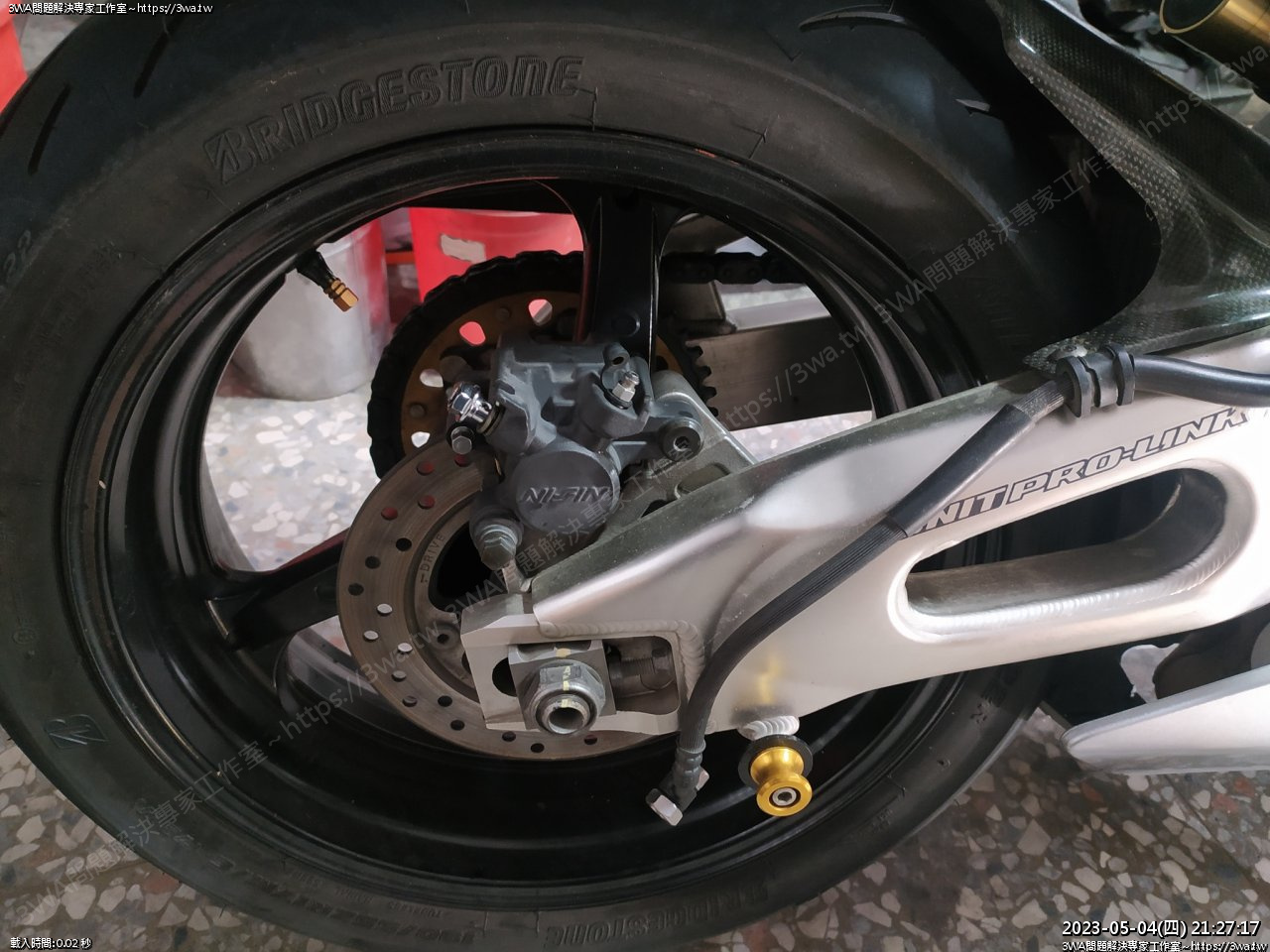

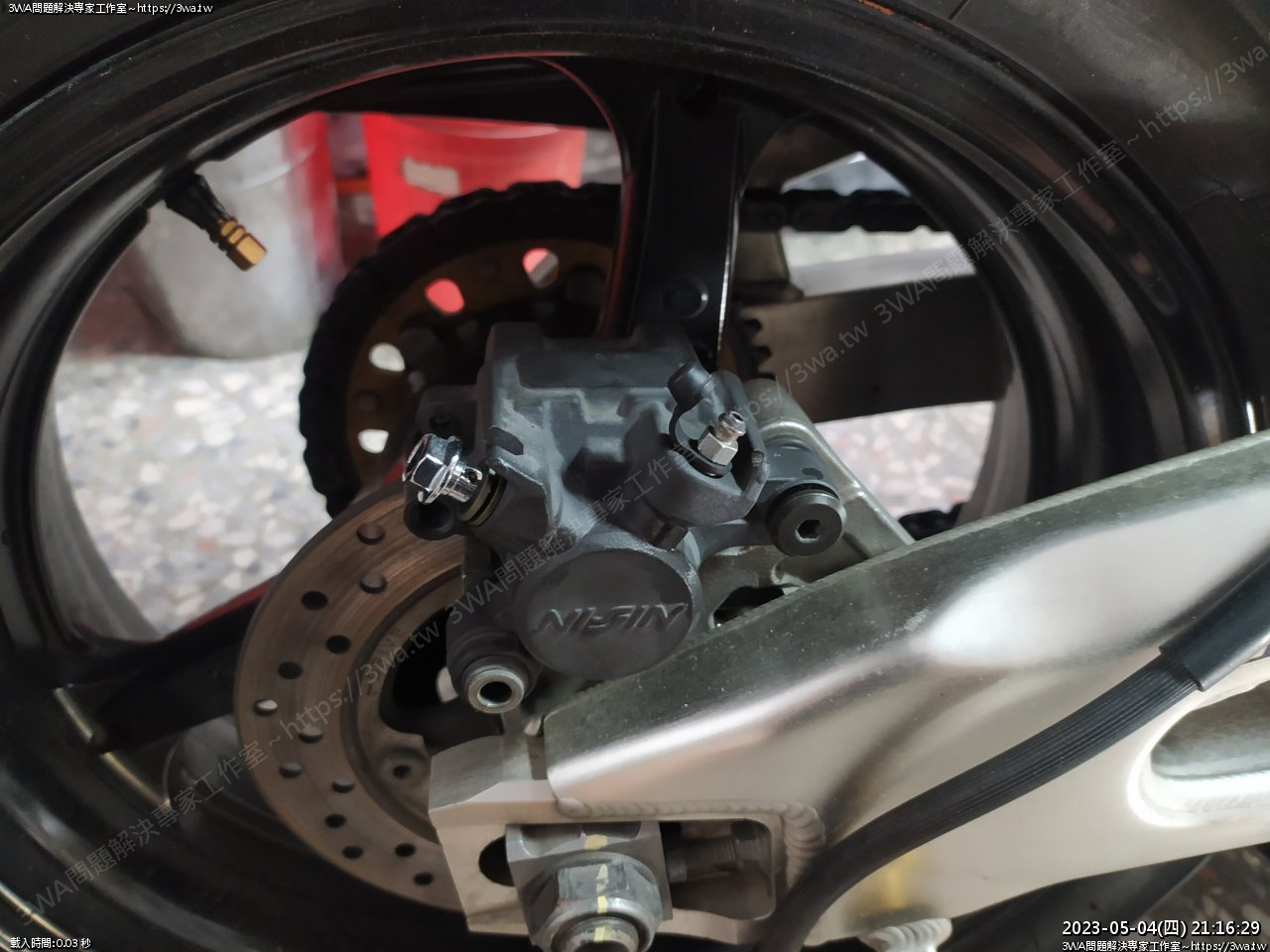

卡鉗安裝完成,可以安裝油管了





油管我用一個螺絲、螺帽對鎖,螺絲、螺帽跟萬向頭之間還有油封固定





上緊,油管螺絲參考酷龍的即可,2.0~2.4KG即安全

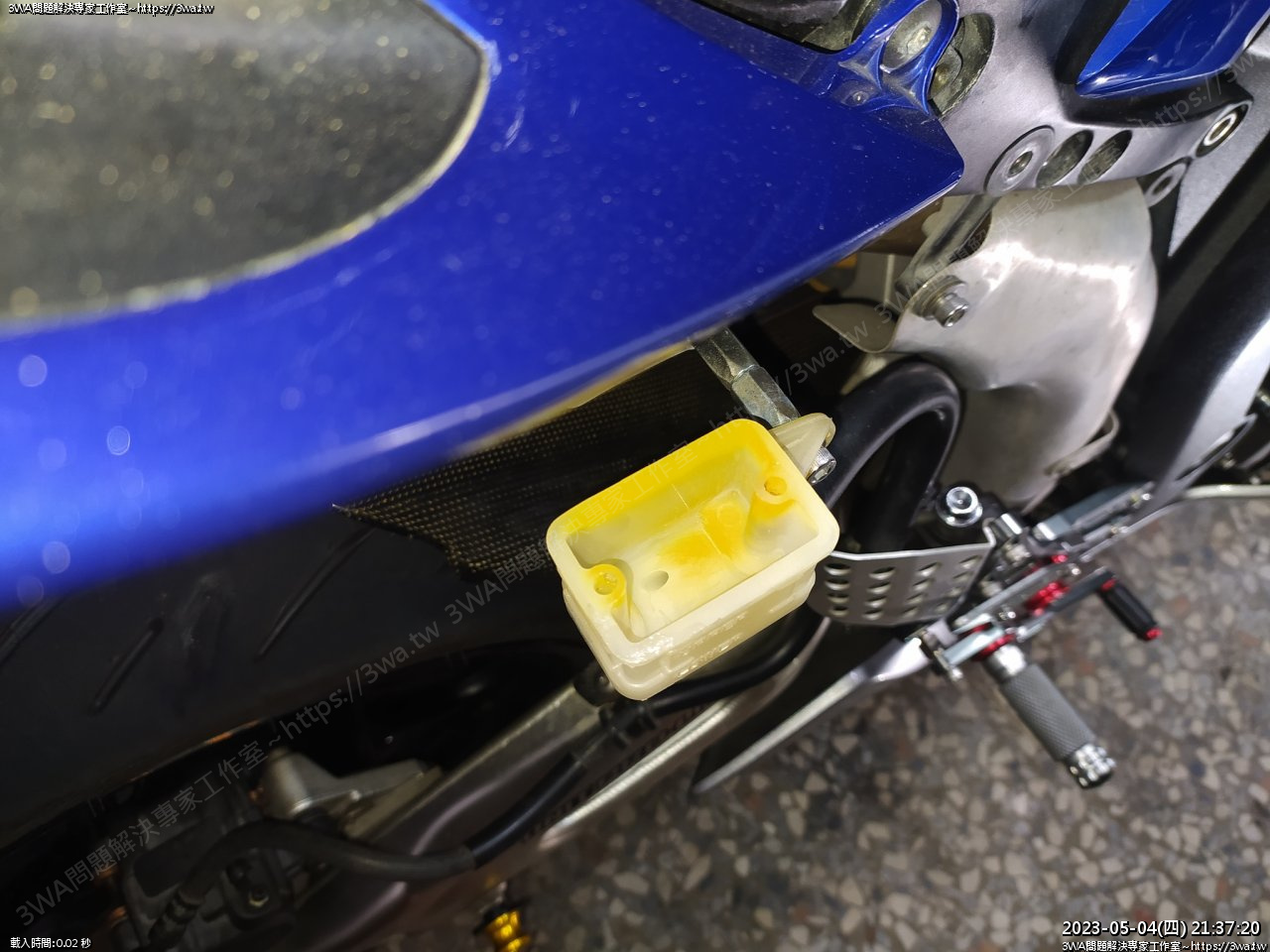

油杯,這種的角度不太好添油

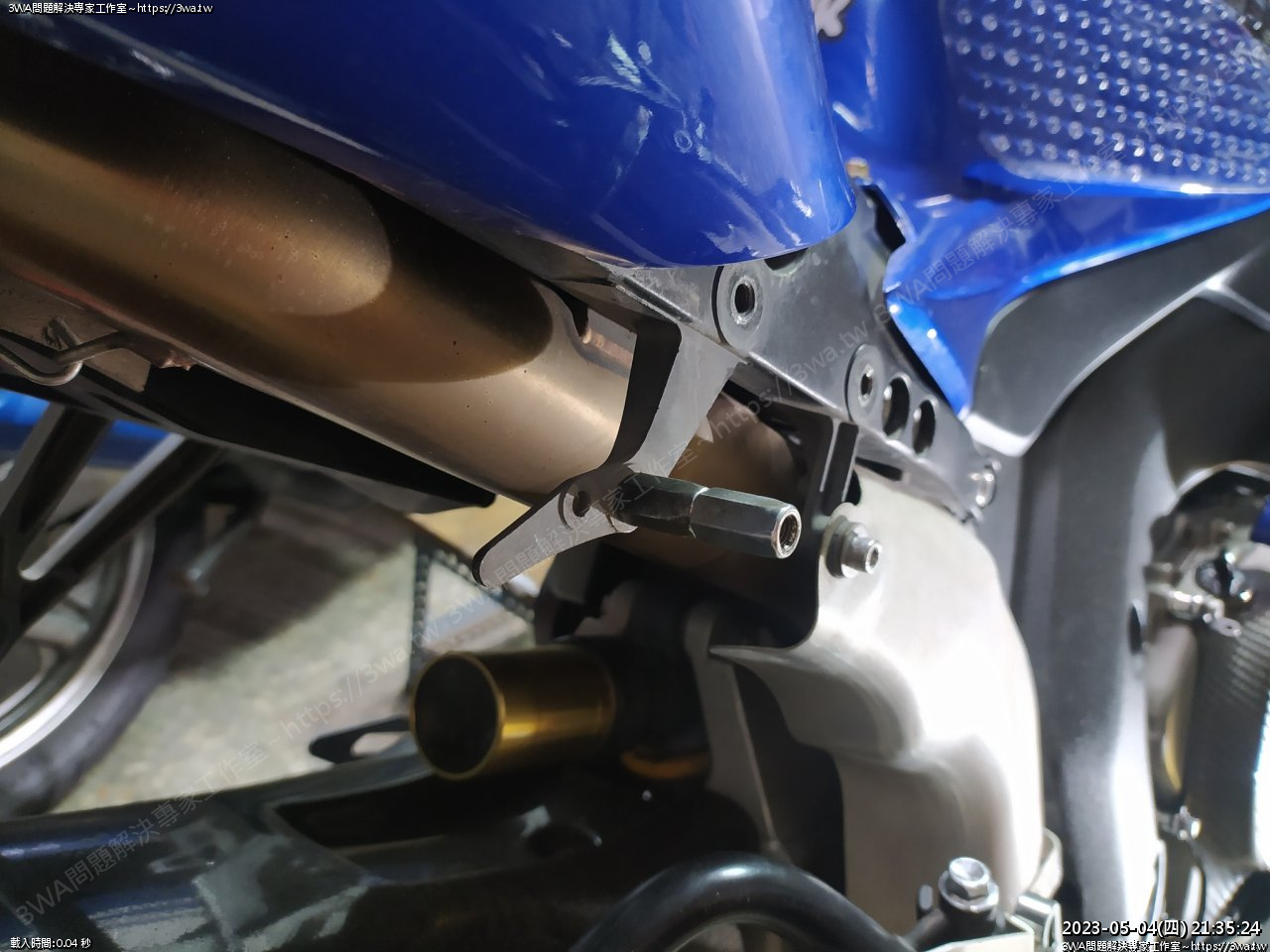

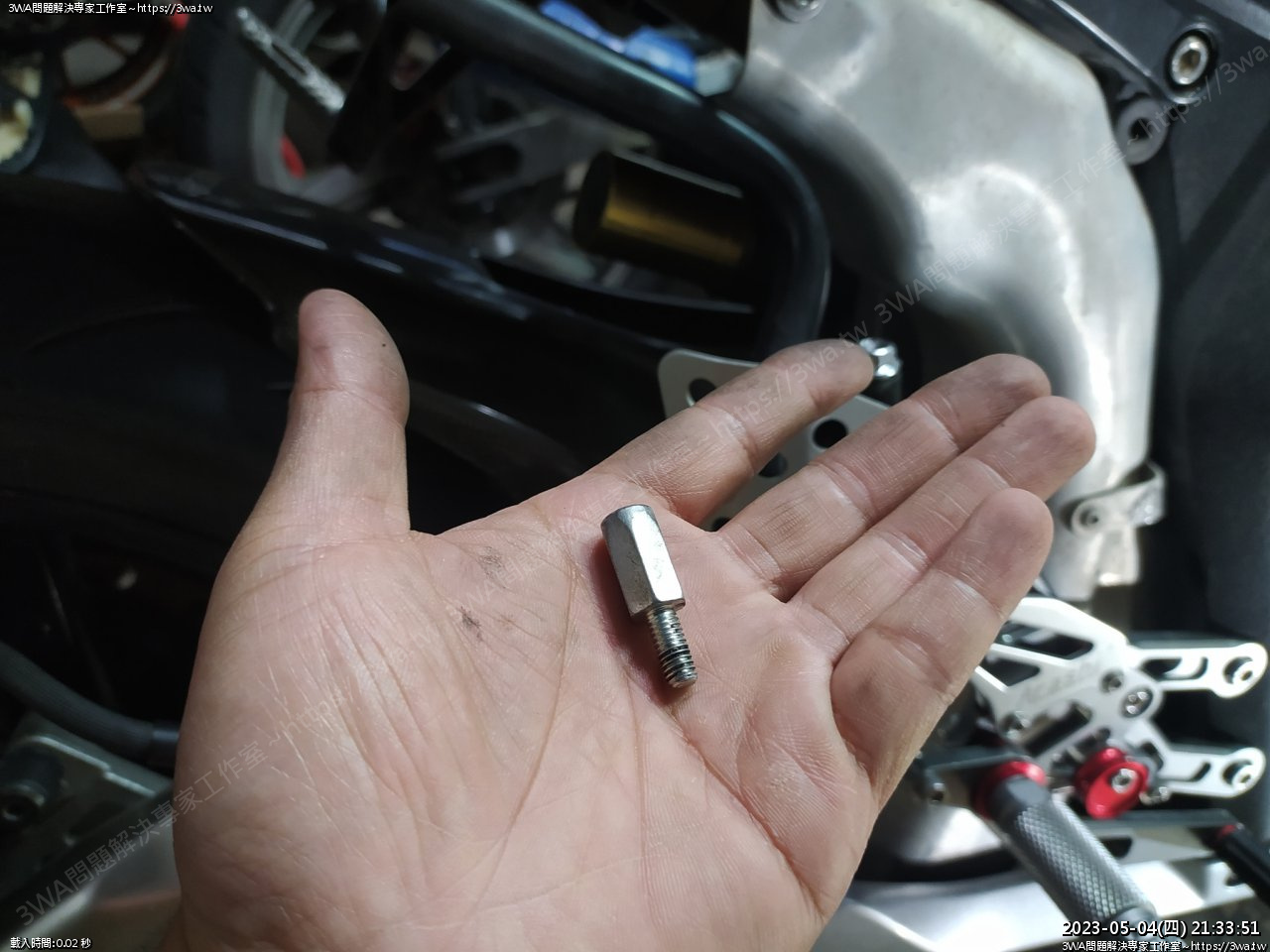

用菜籃螺絲墊出來





裝二支

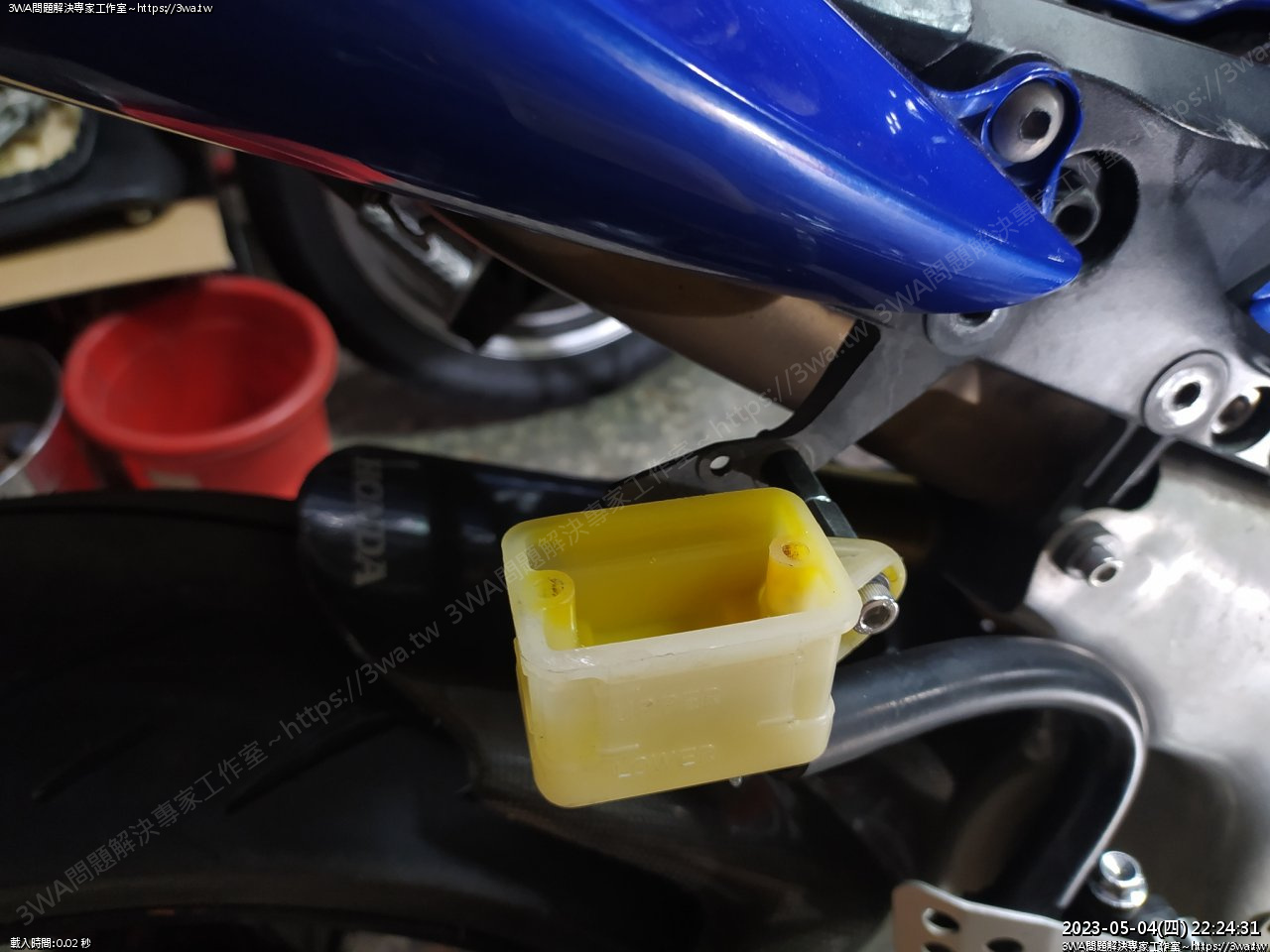

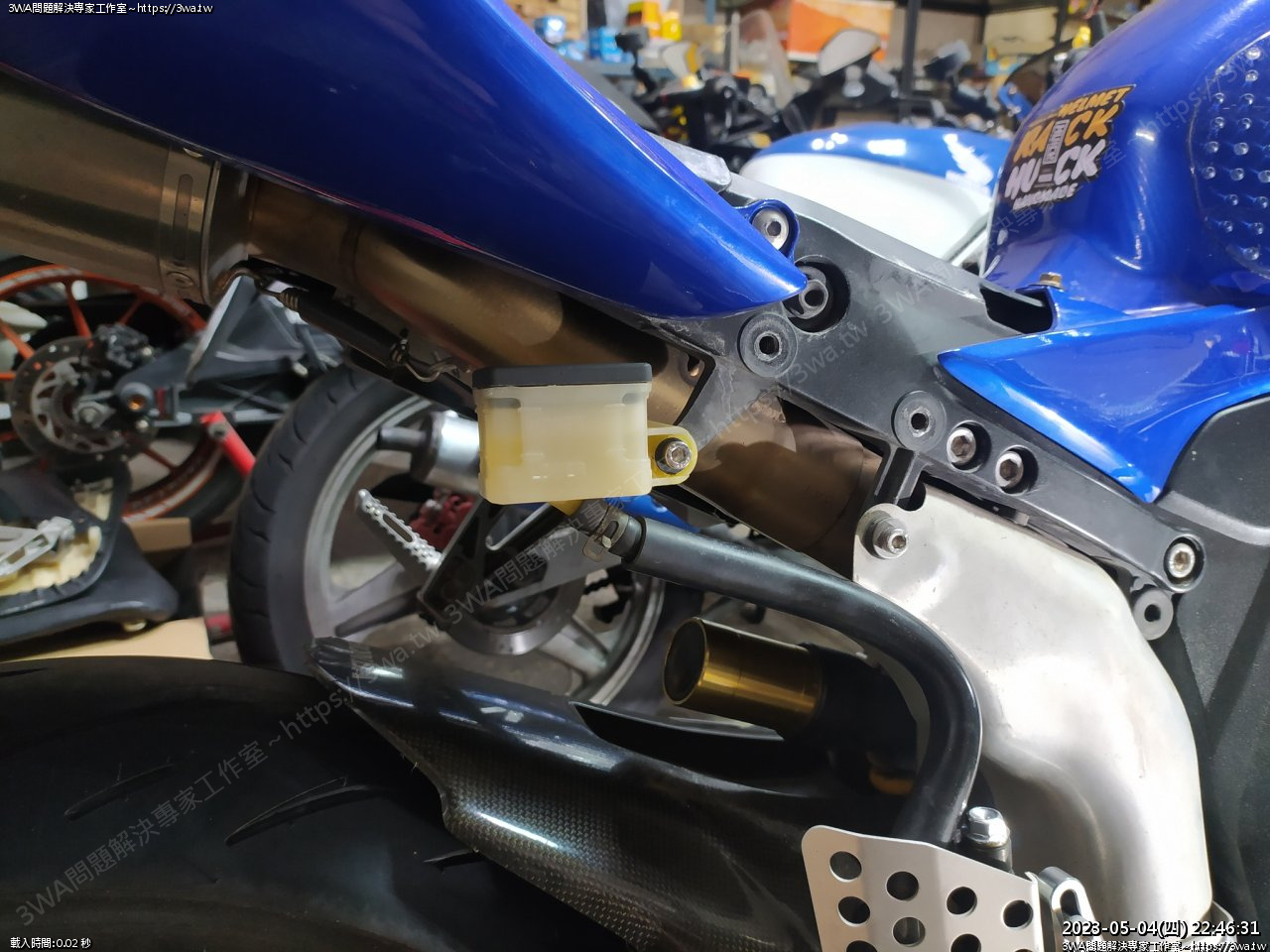

再把油杯裝上





墊出來比較好施工





相機拍起來黃黃的,不過實際是透明的





加入煞車油 dot4





再度拿出醬菜瓶





不會東倒西甩很好用





煞車油





倒滿

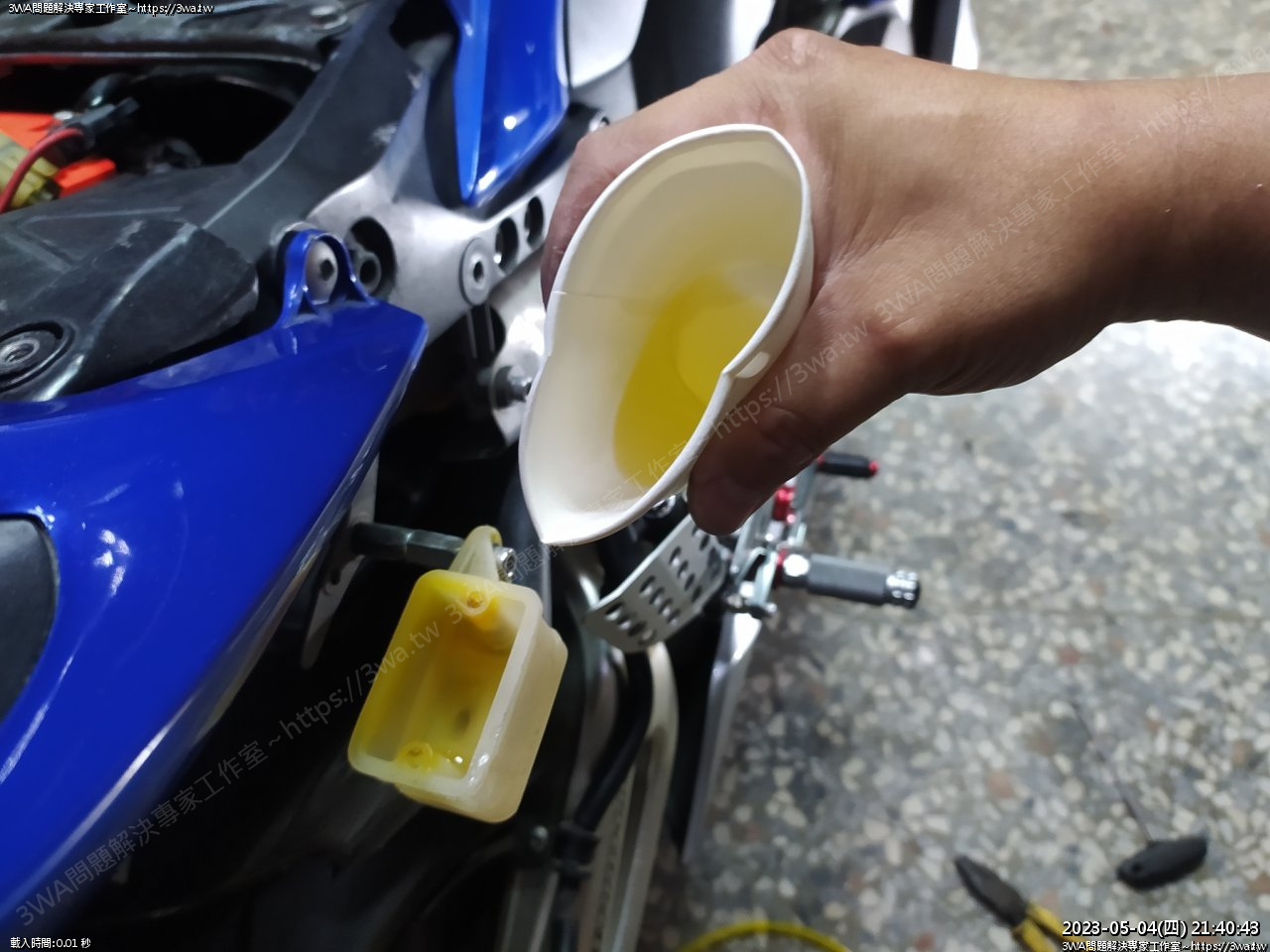

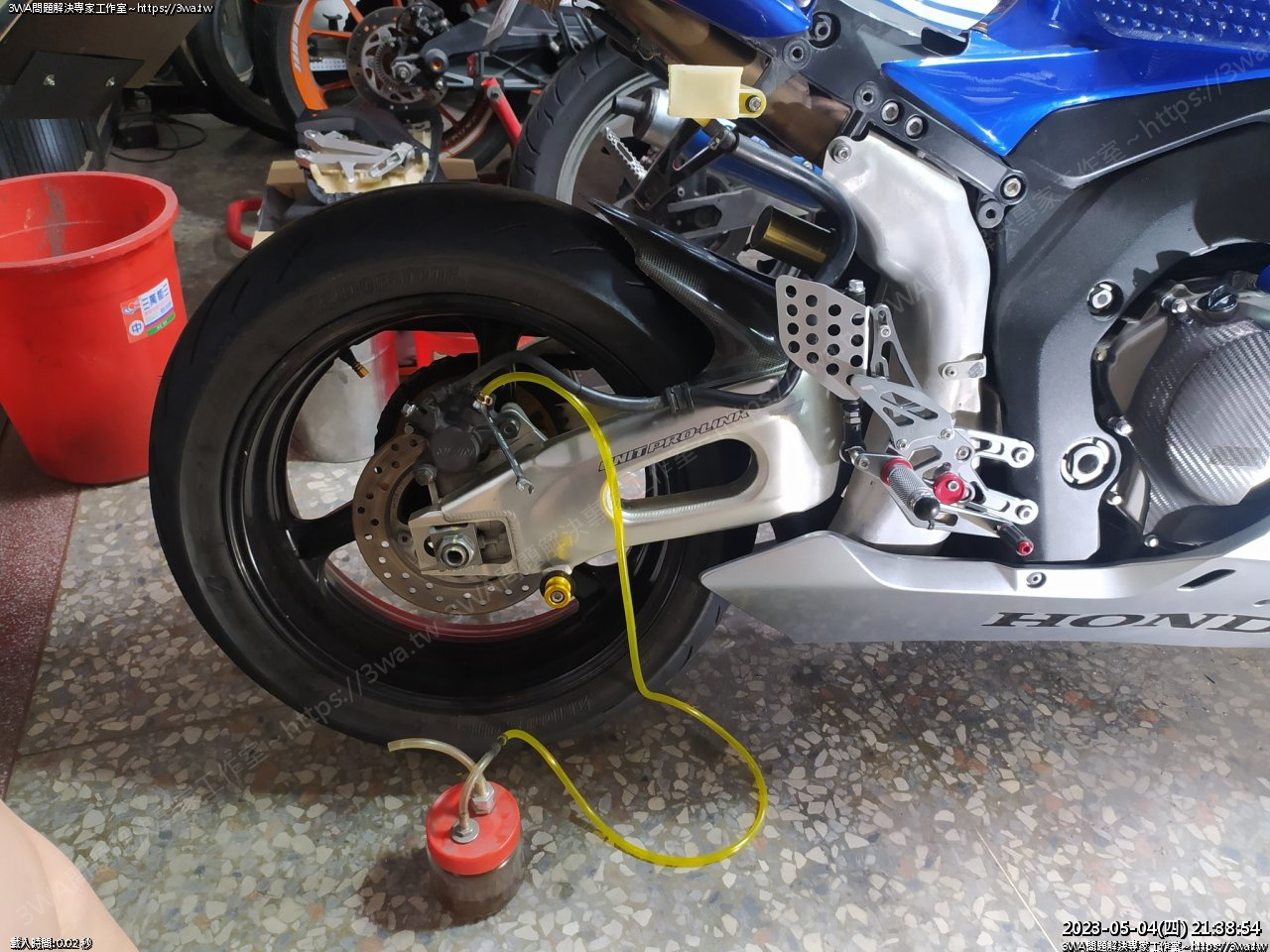

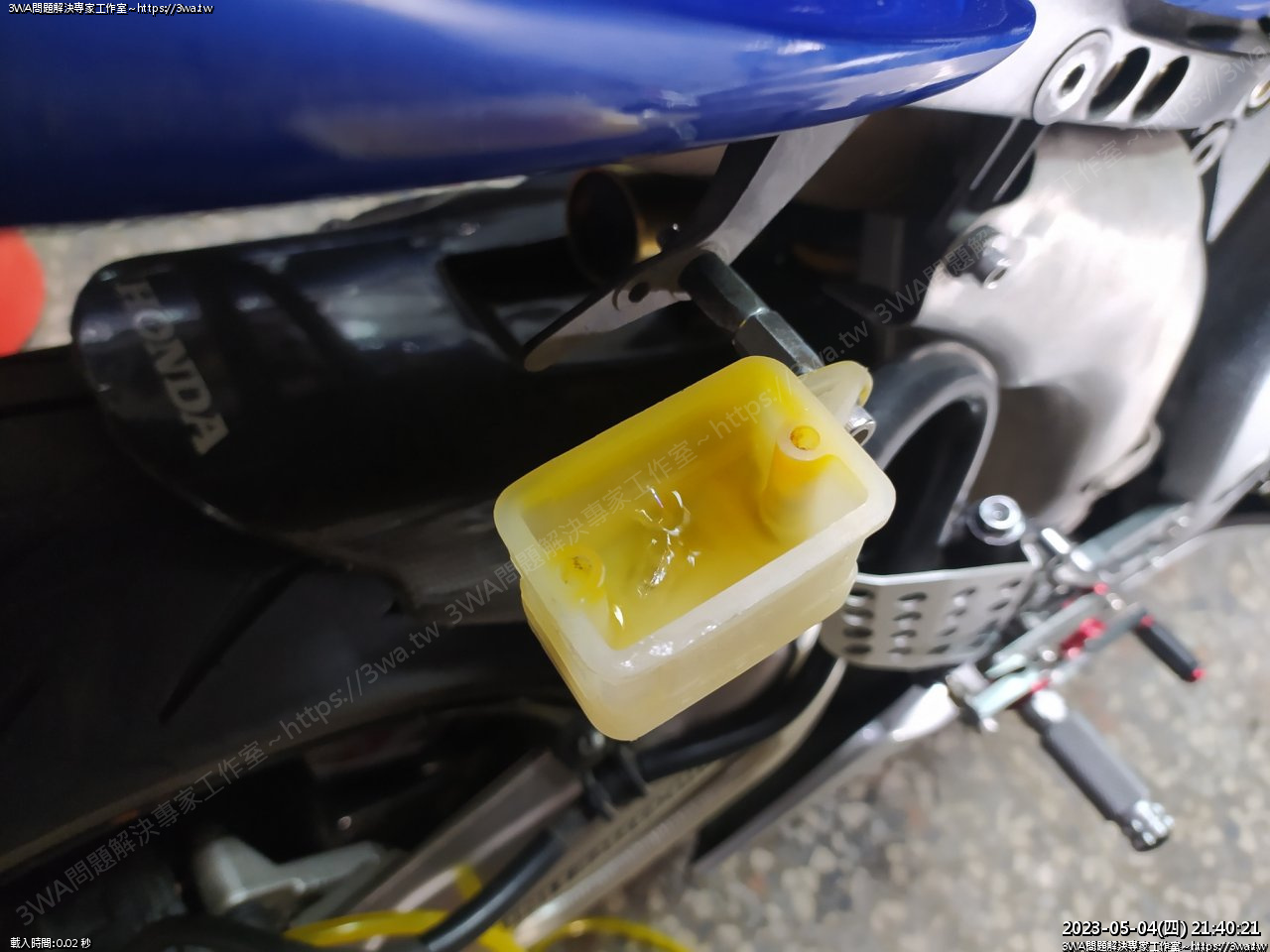

倒入後開始入油,一直冒泡

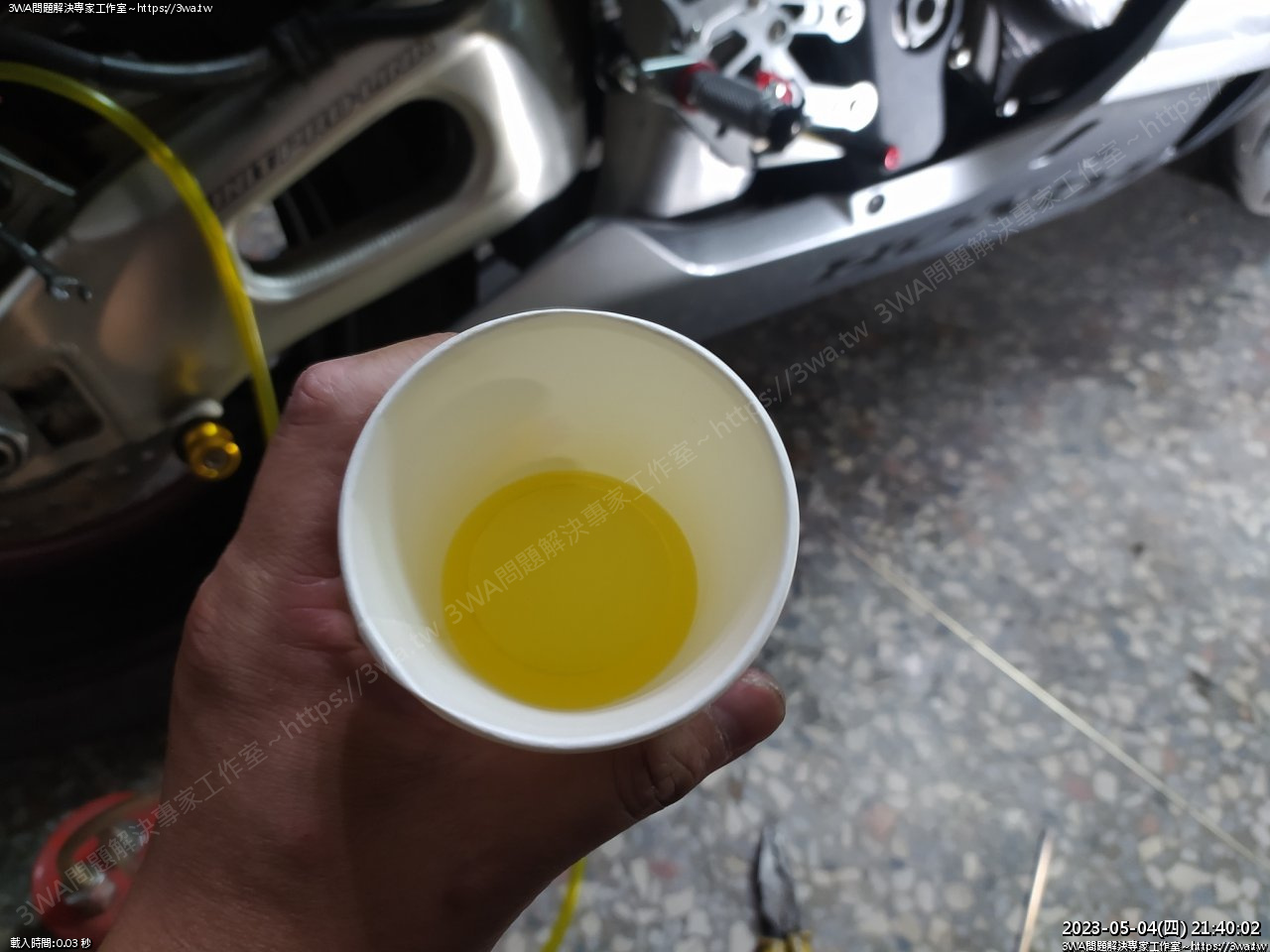

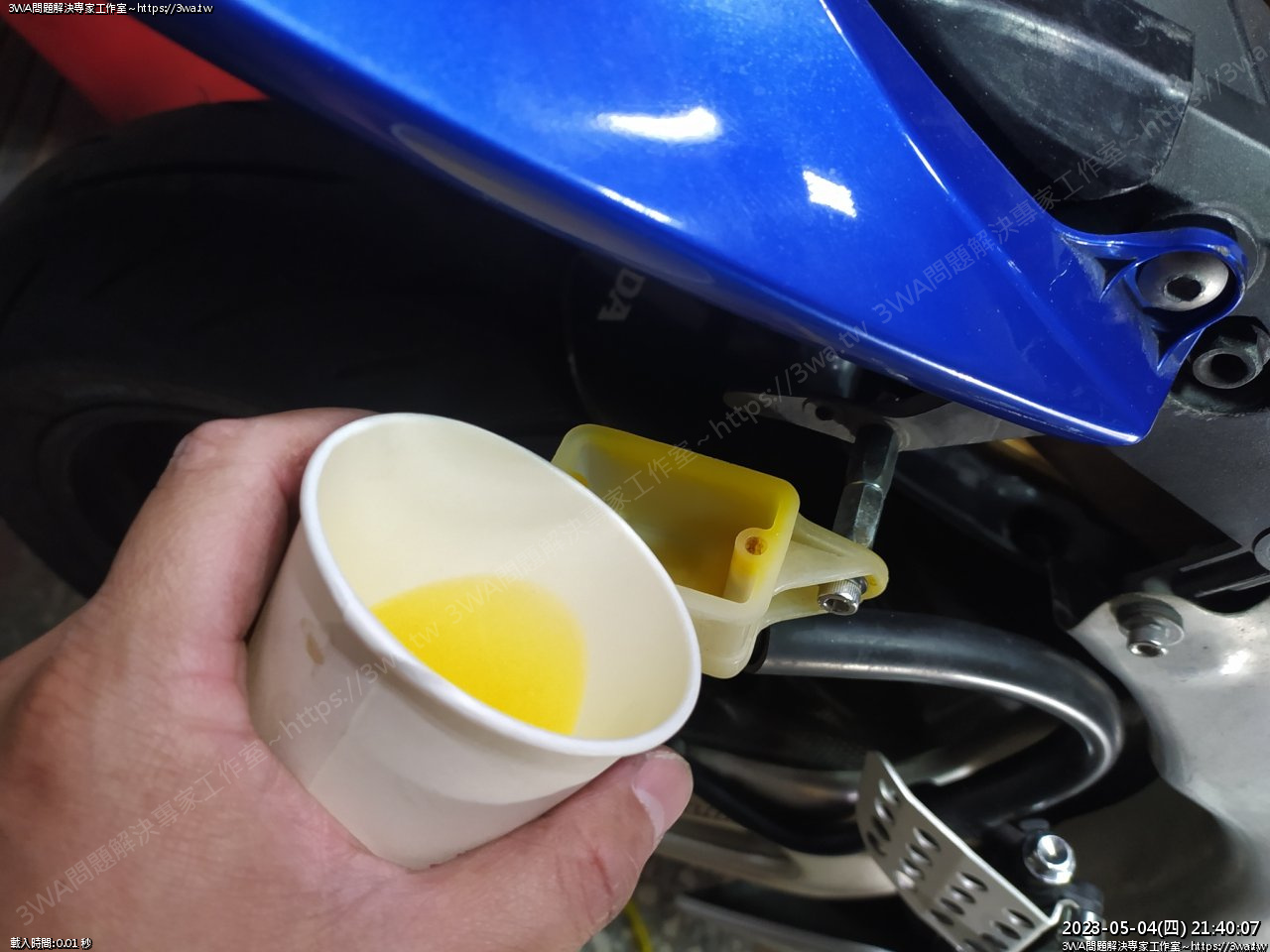

紙杯捏扁就不會撒出來,繼續倒滿

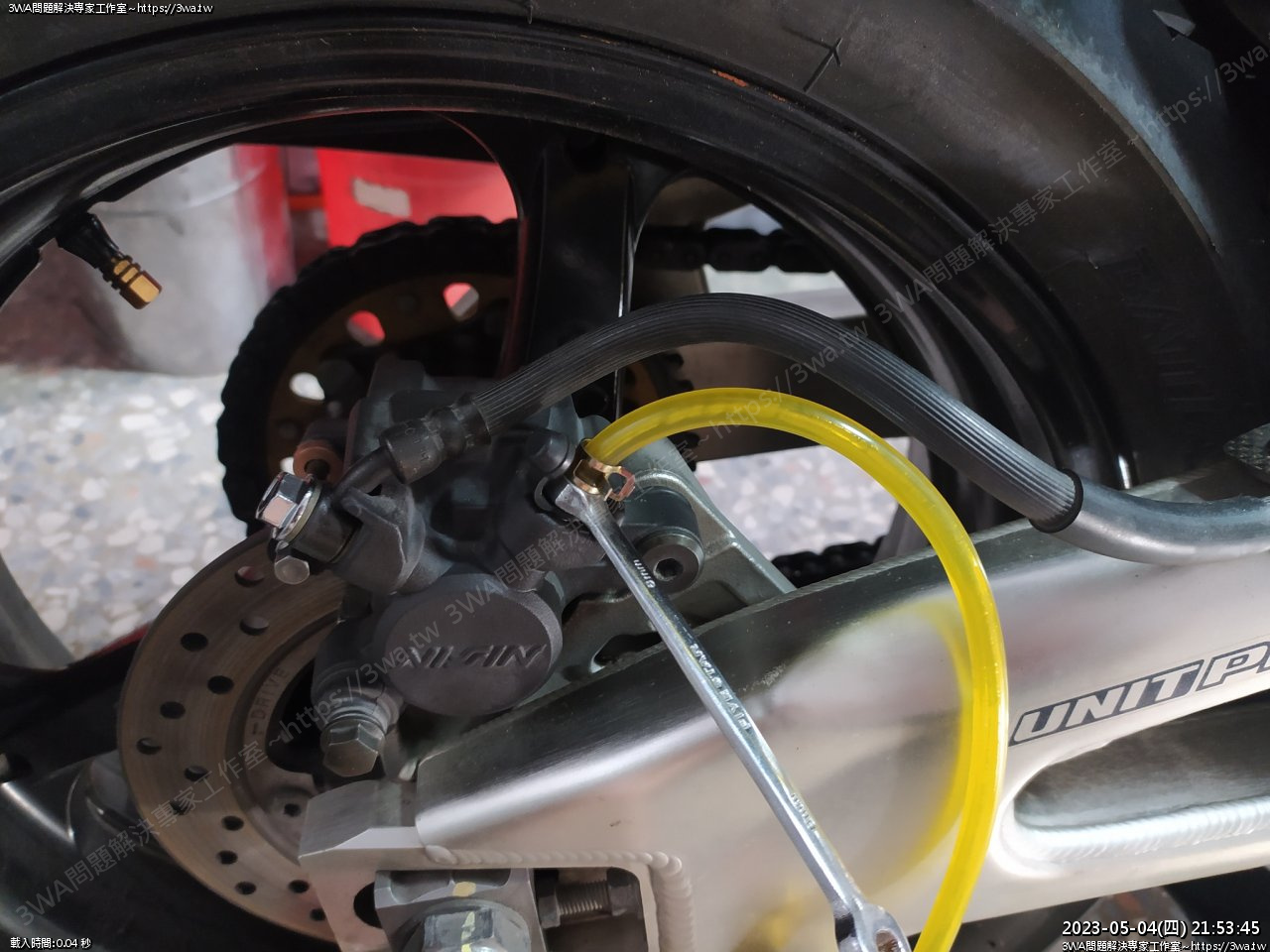

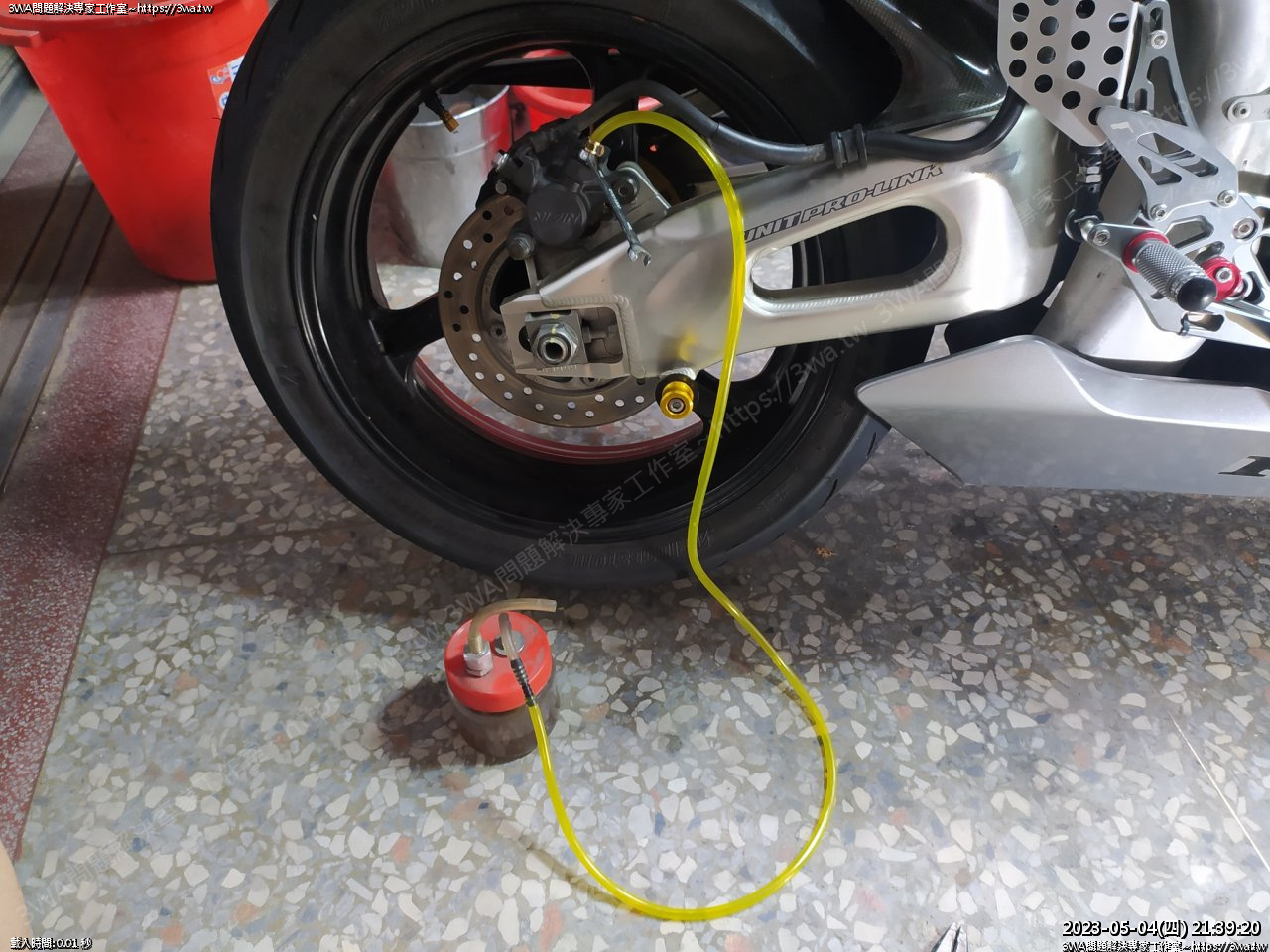

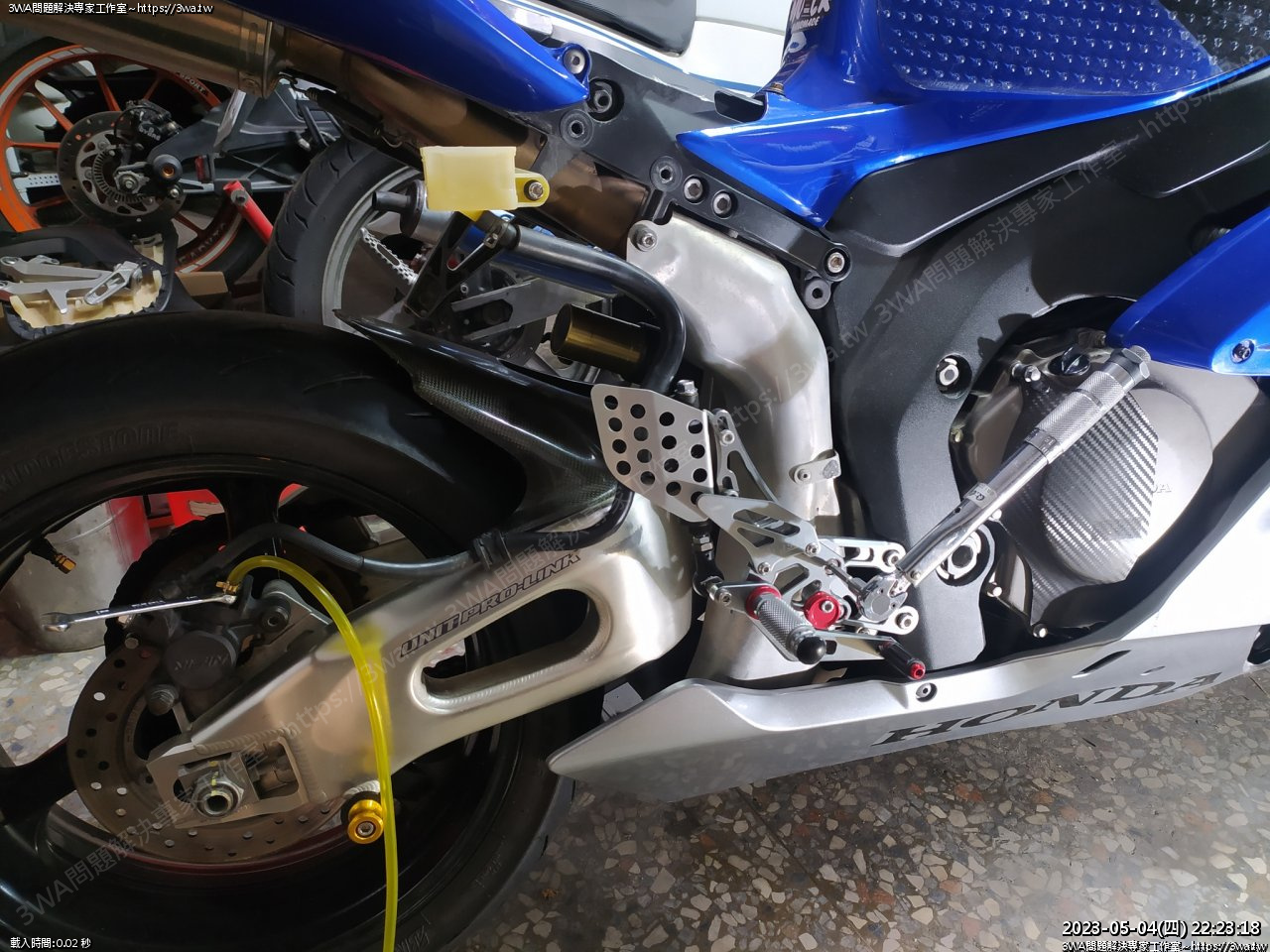

踩→開→關→放→踩→開→關→放→踩

來回多壓幾次,煞車油就弄好了

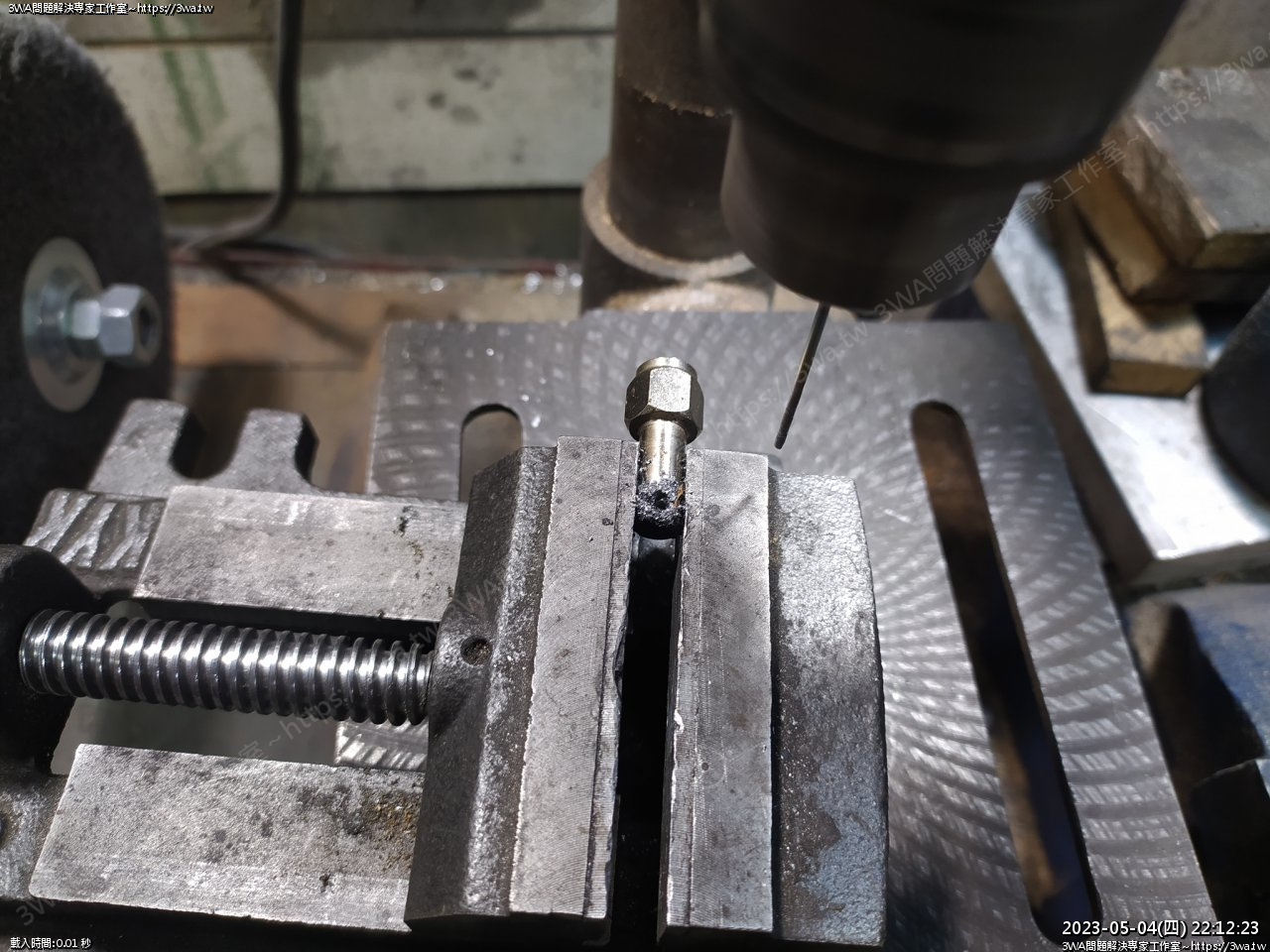

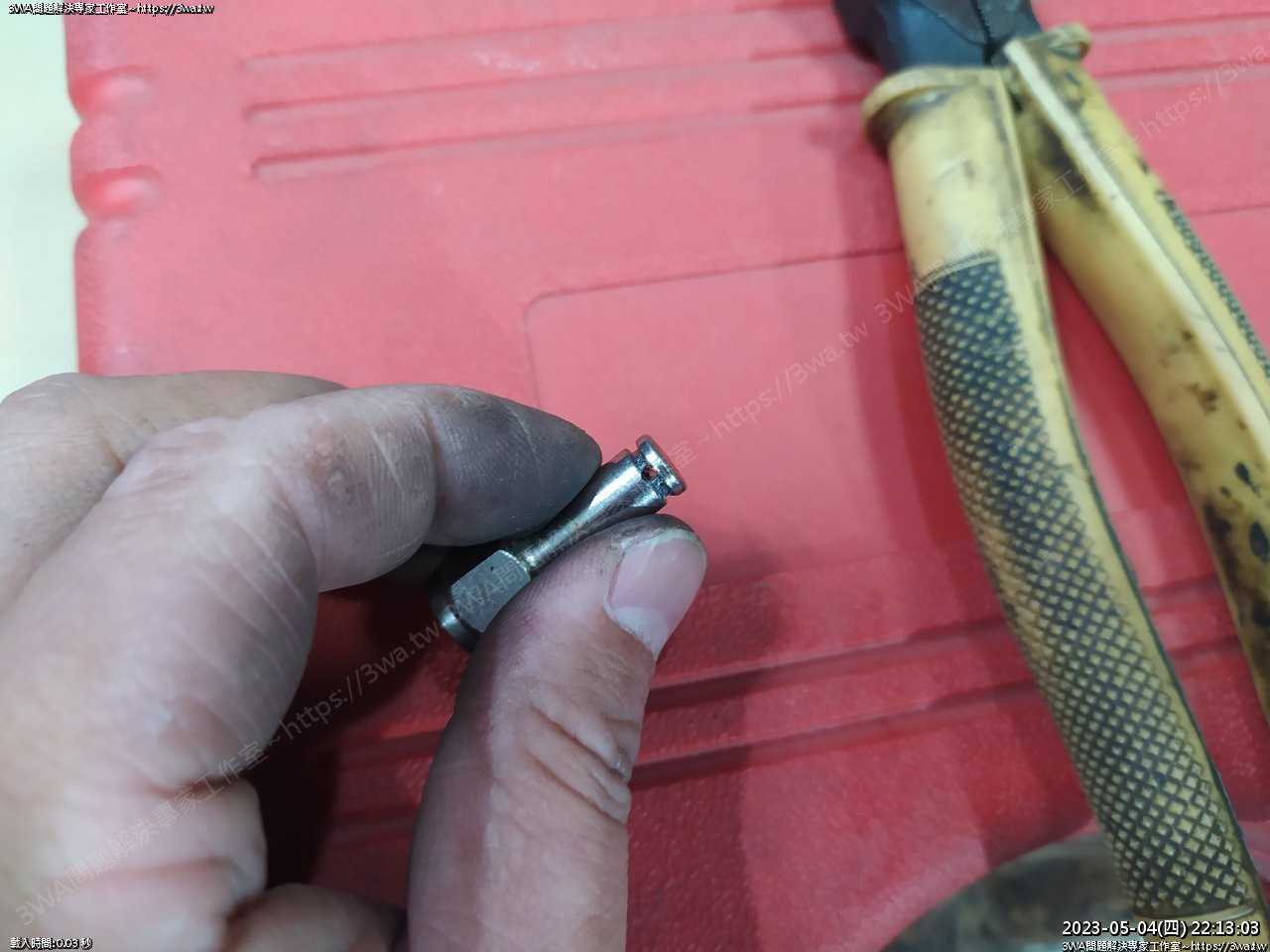

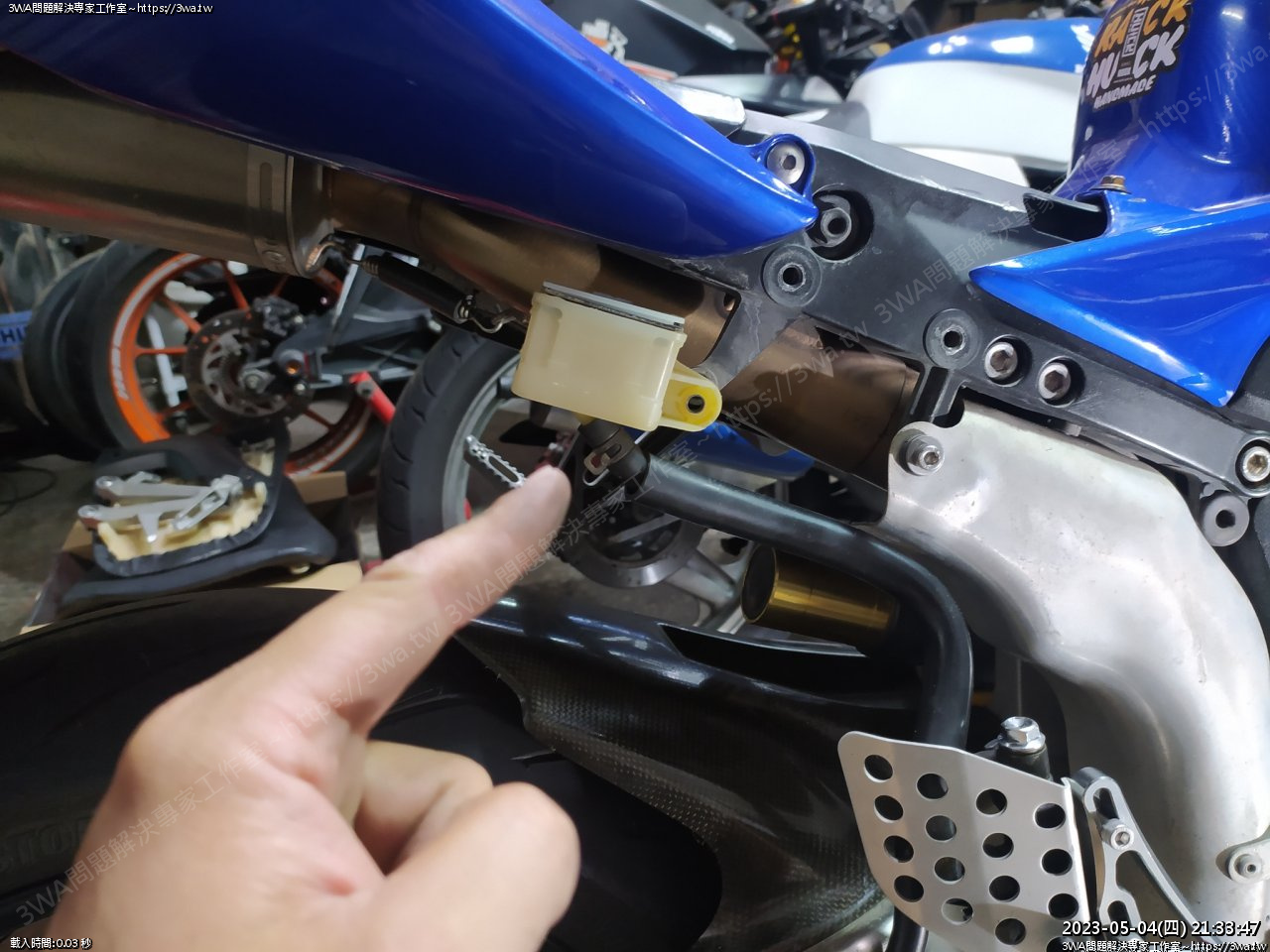

總泵的推桿插銷 C 環掉了,這裡的 C 環我沒有,鑽一個洞改用 R 銷吧





洞鑽好了

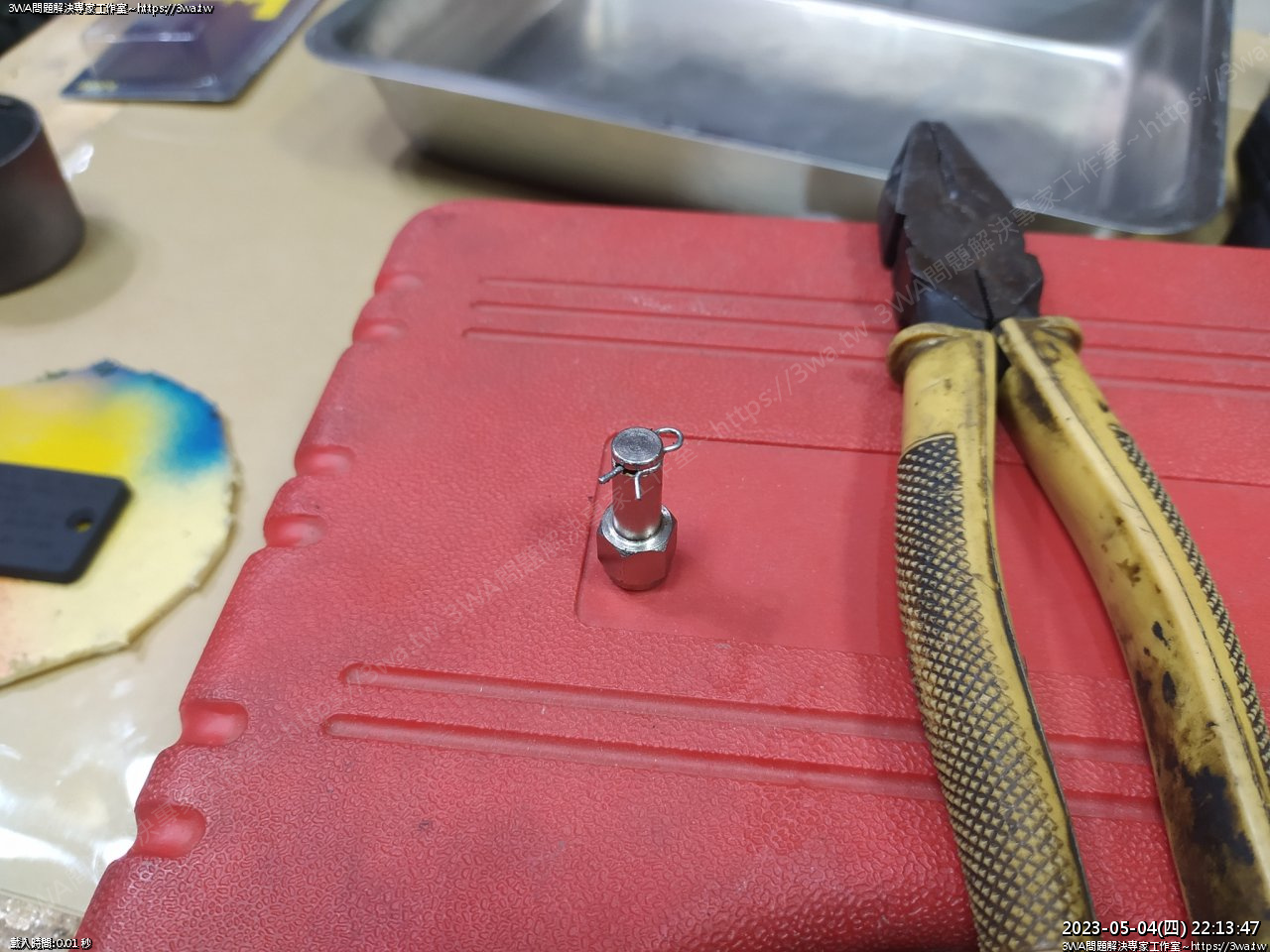

用墊片跟 R 銷比較方便





插銷裝上車,腳踏幾個螺絲再確認一下扭力值





空氣放好了,東摸西摸又一晚上





腳感 OK 了,油加到上限

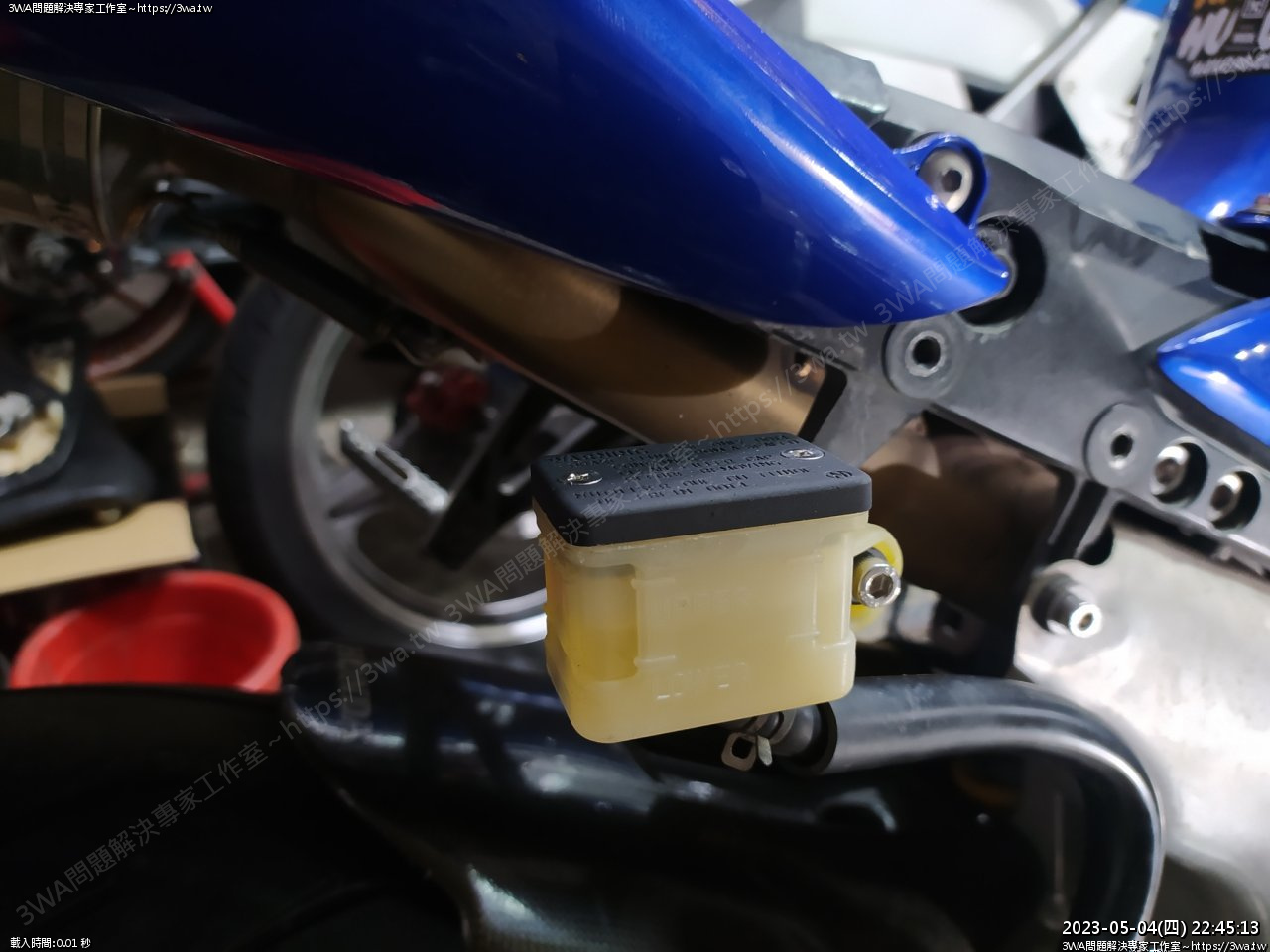

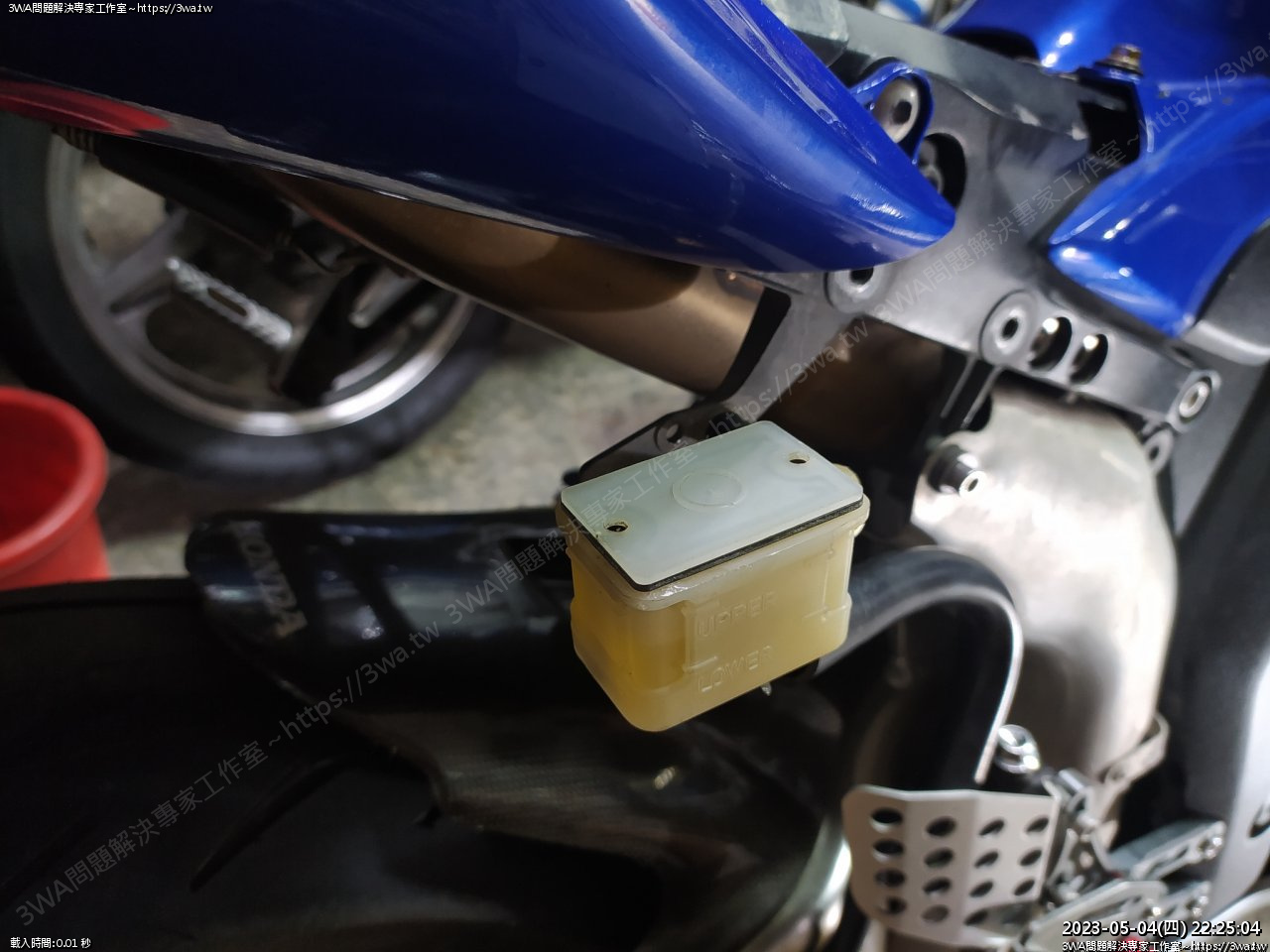

蓋上杯蓋

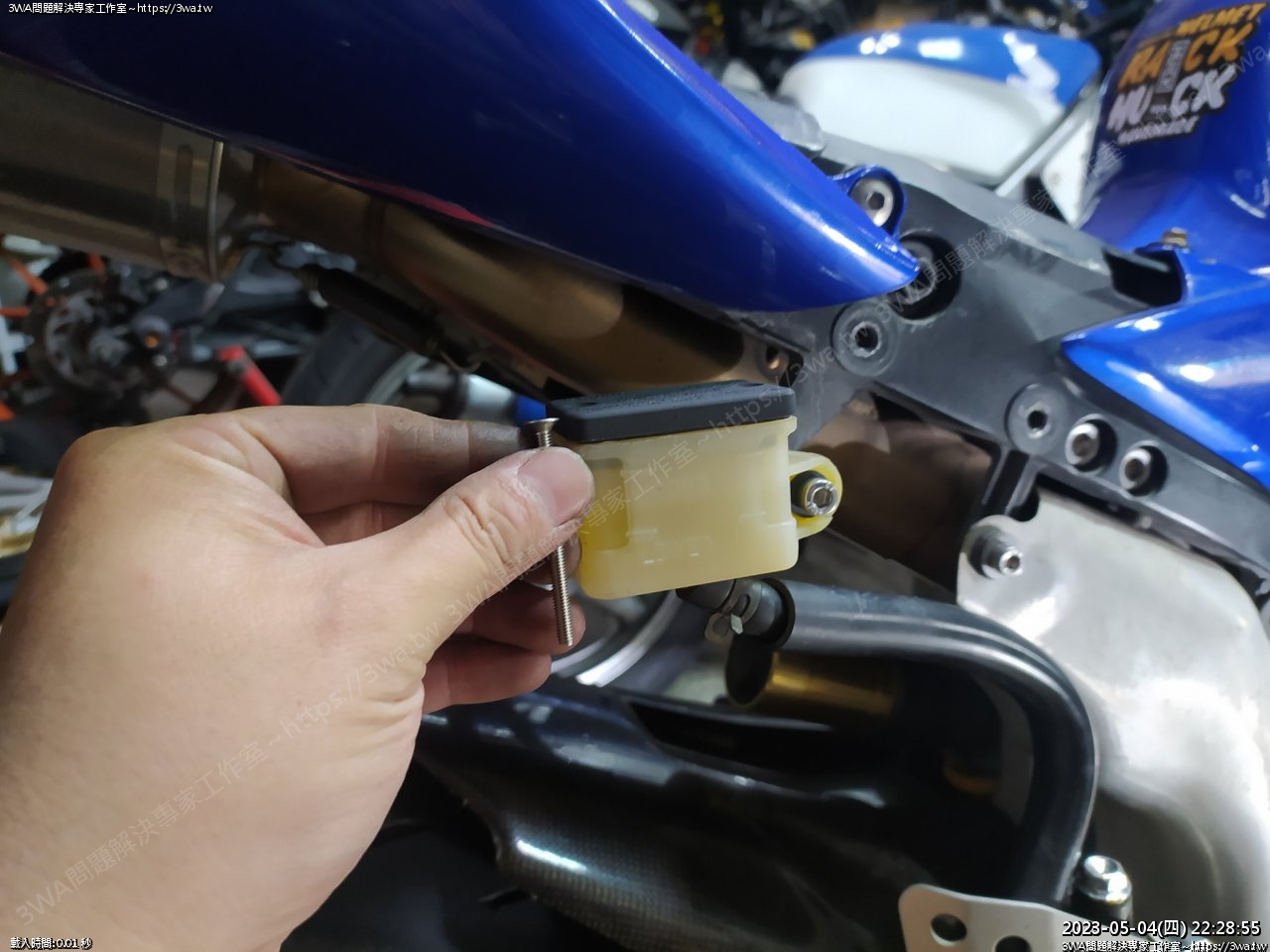

之前買的 M4x50mm 皿頭螺絲,這個油杯應該是用 40mm 即可

前煞才是用 50mm





沒買 40mm  張,拿 50mm 來切一刀就剛好了

螺牙醜醜的要先順過





十字螺絲,新噴好的杯蓋,陰森黑





沒掉漆就是一個美





油裝到滿到剛好 H 即可

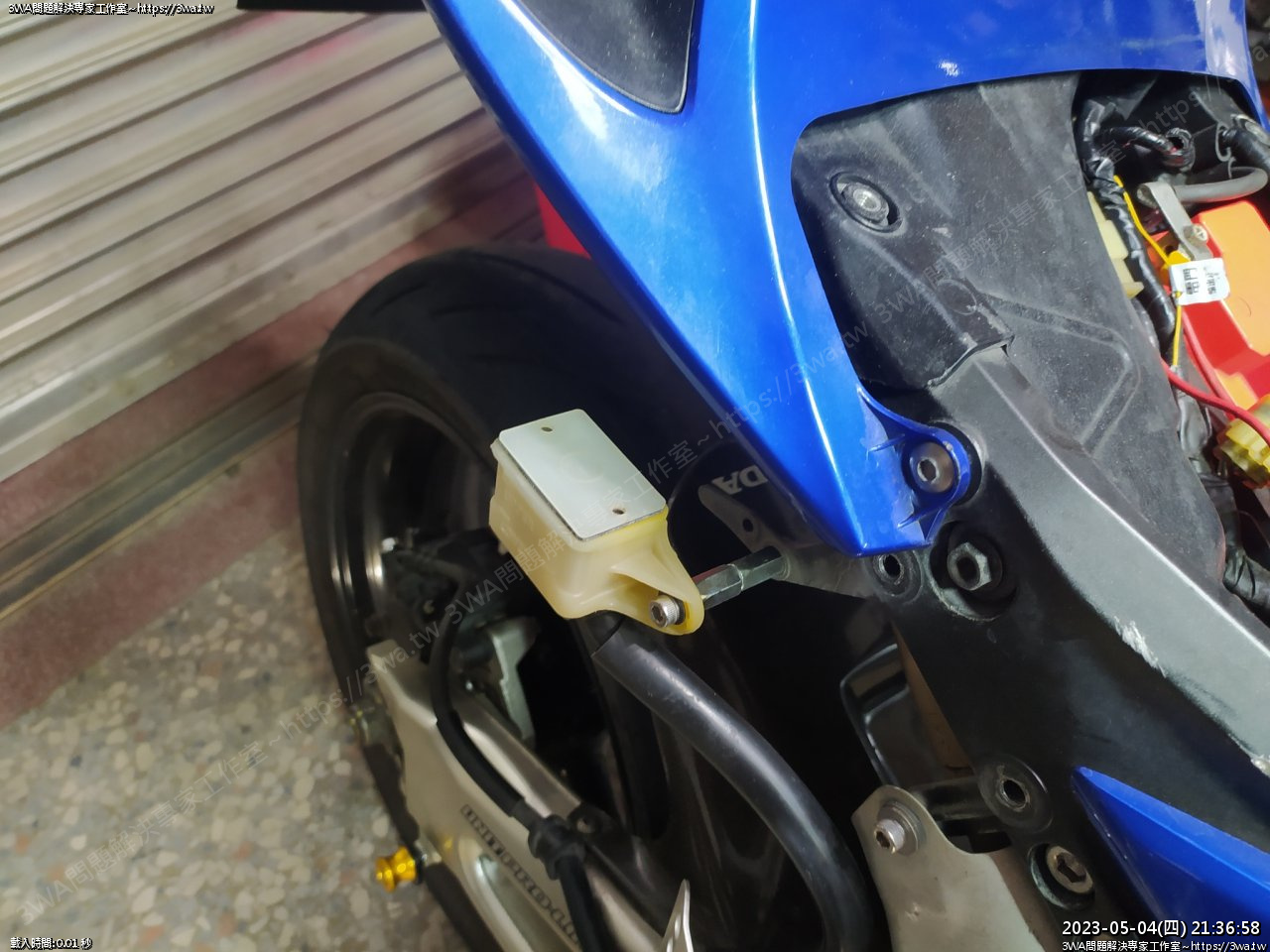

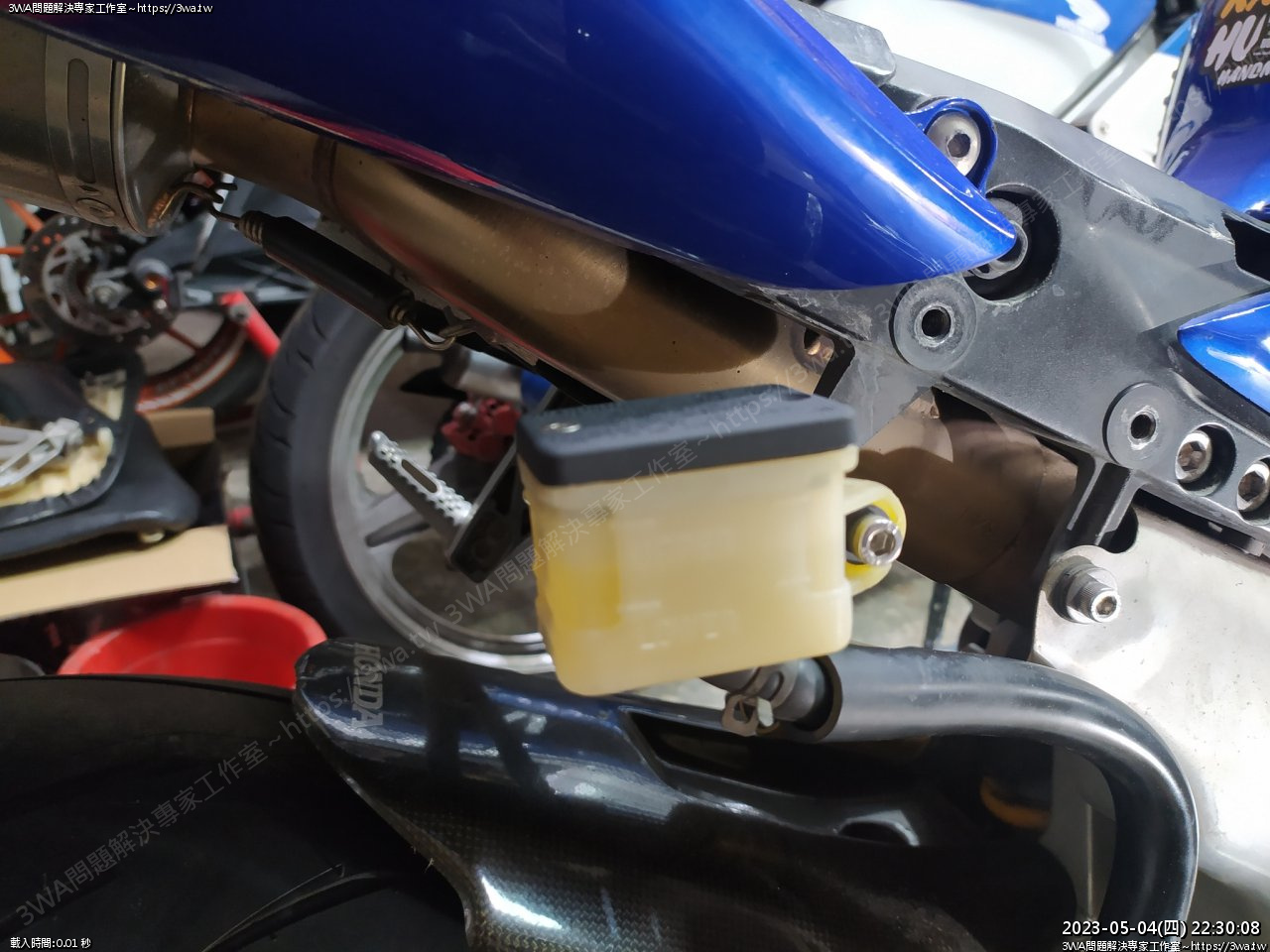

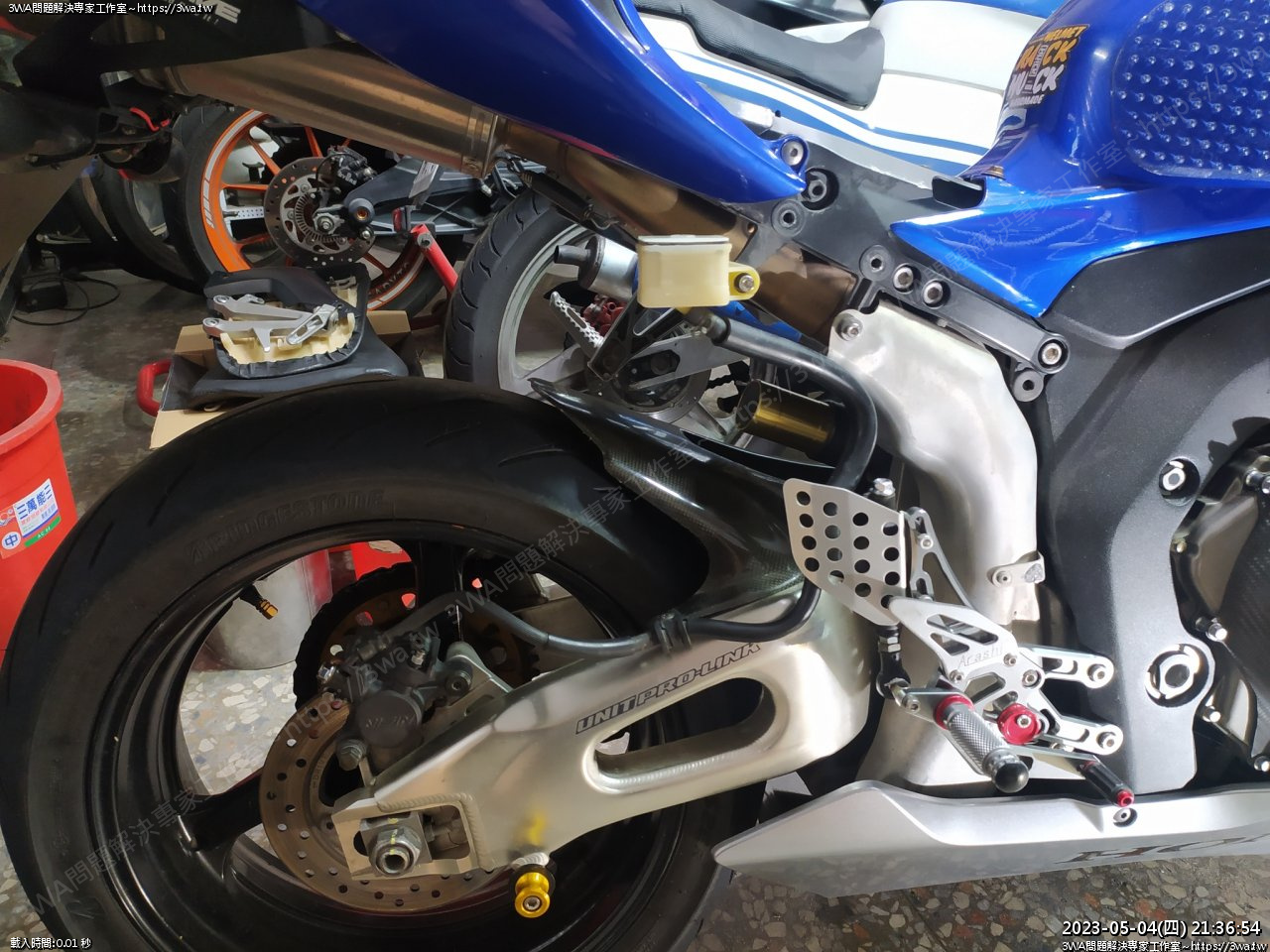

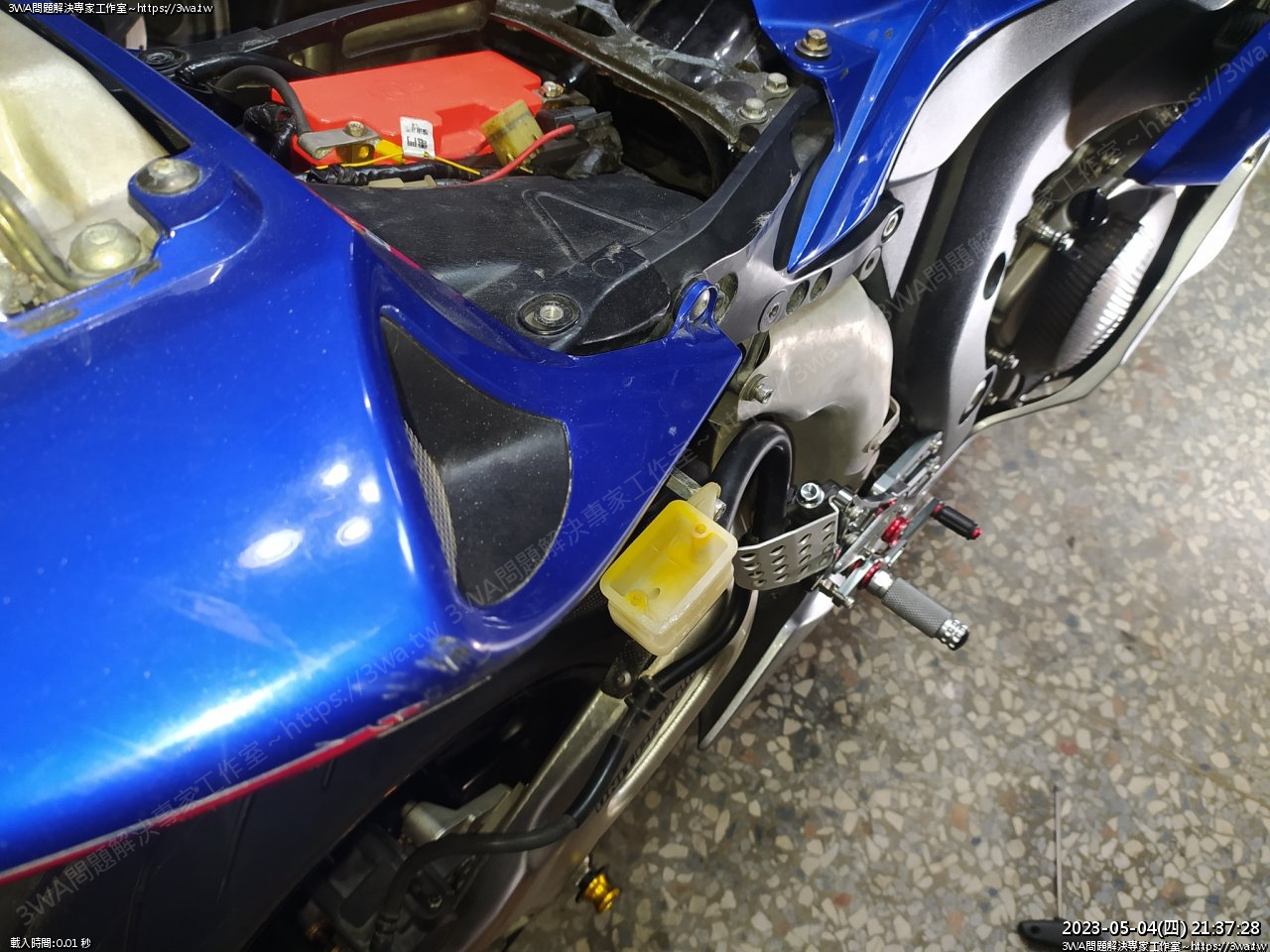

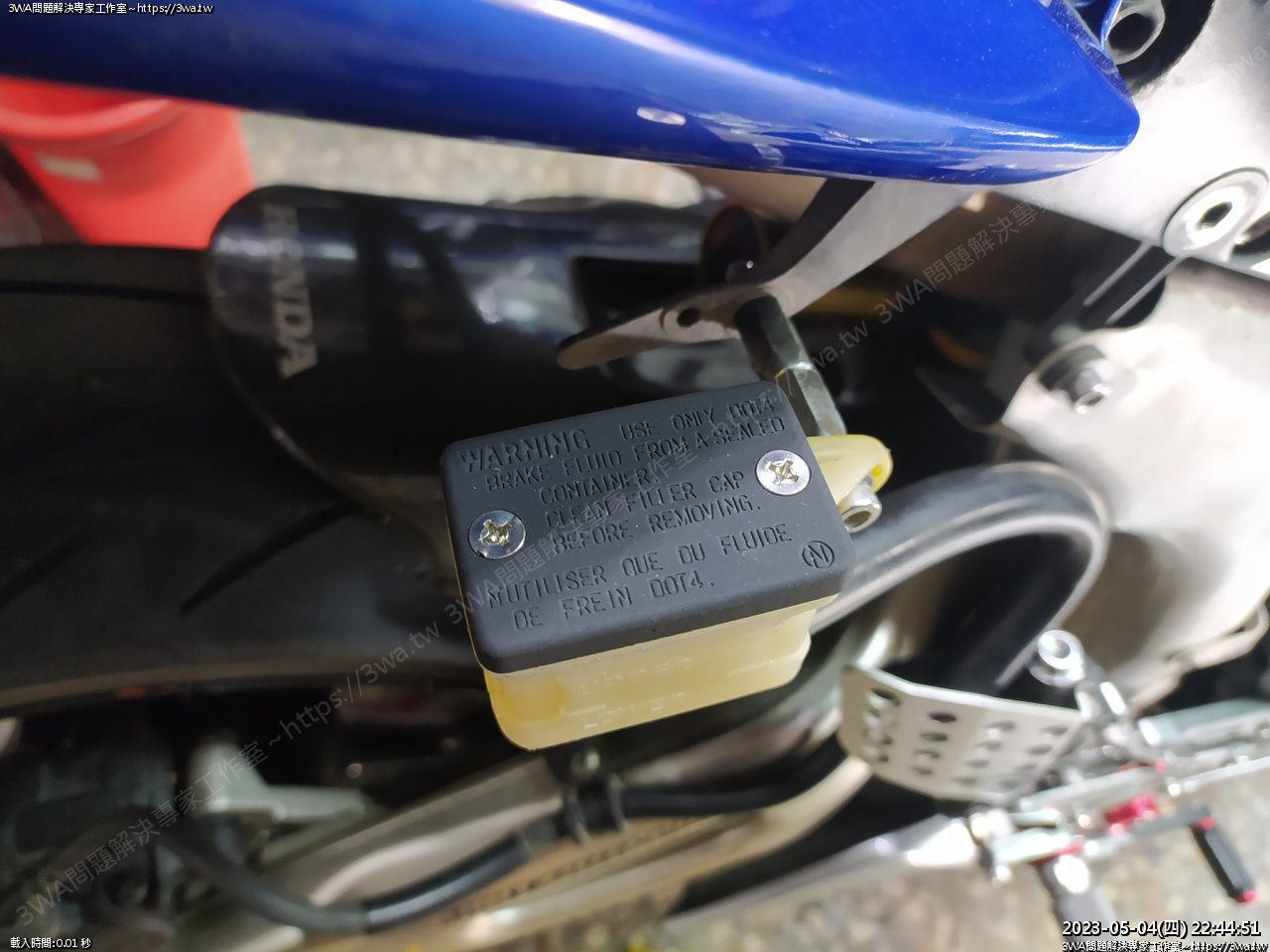

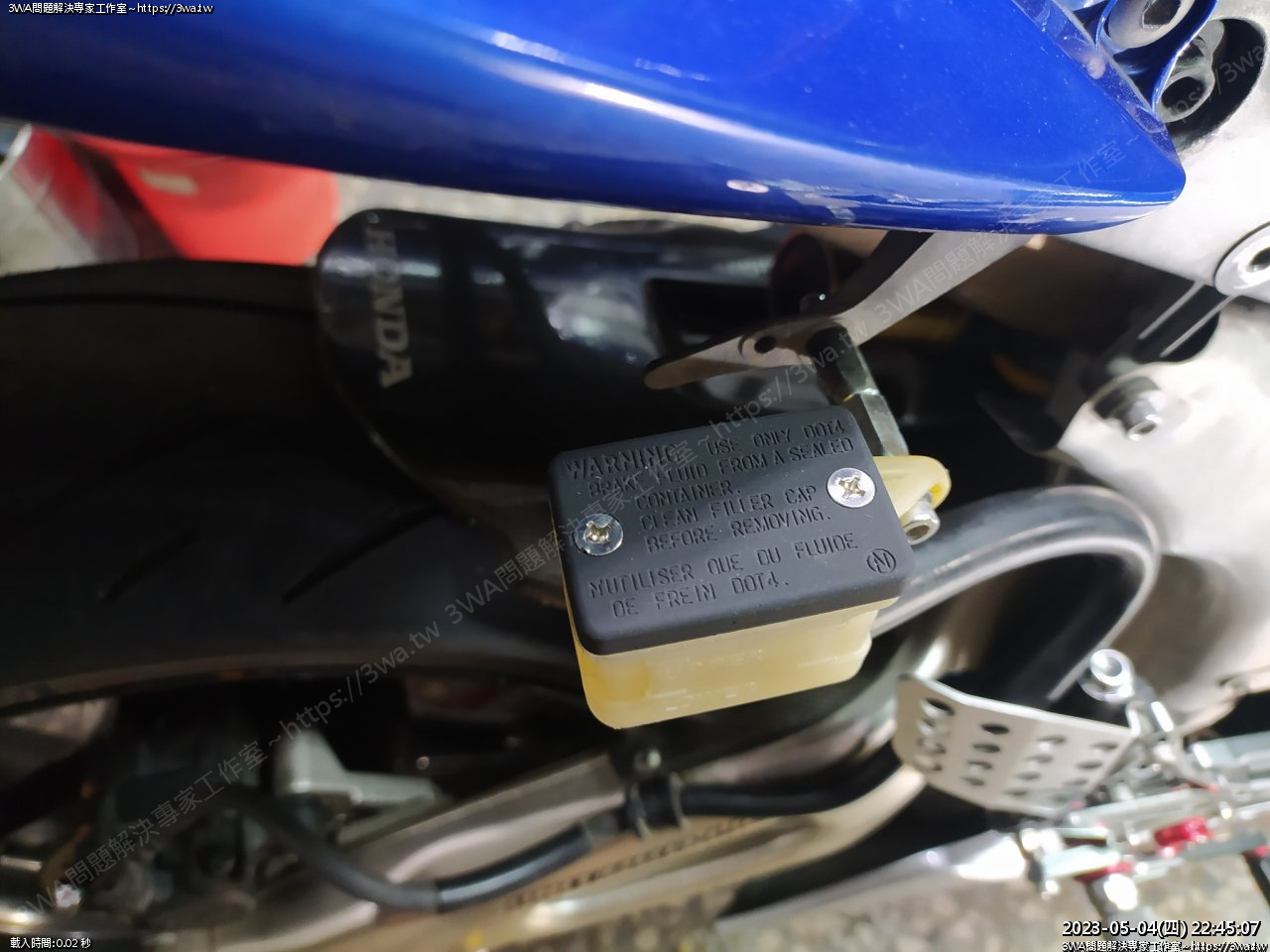

油杯蓋鎖好後,就可以拆掉二支菜籃螺絲,將油杯裝回車上





後腳踏安裝,擠些迫緊膠,鎖上

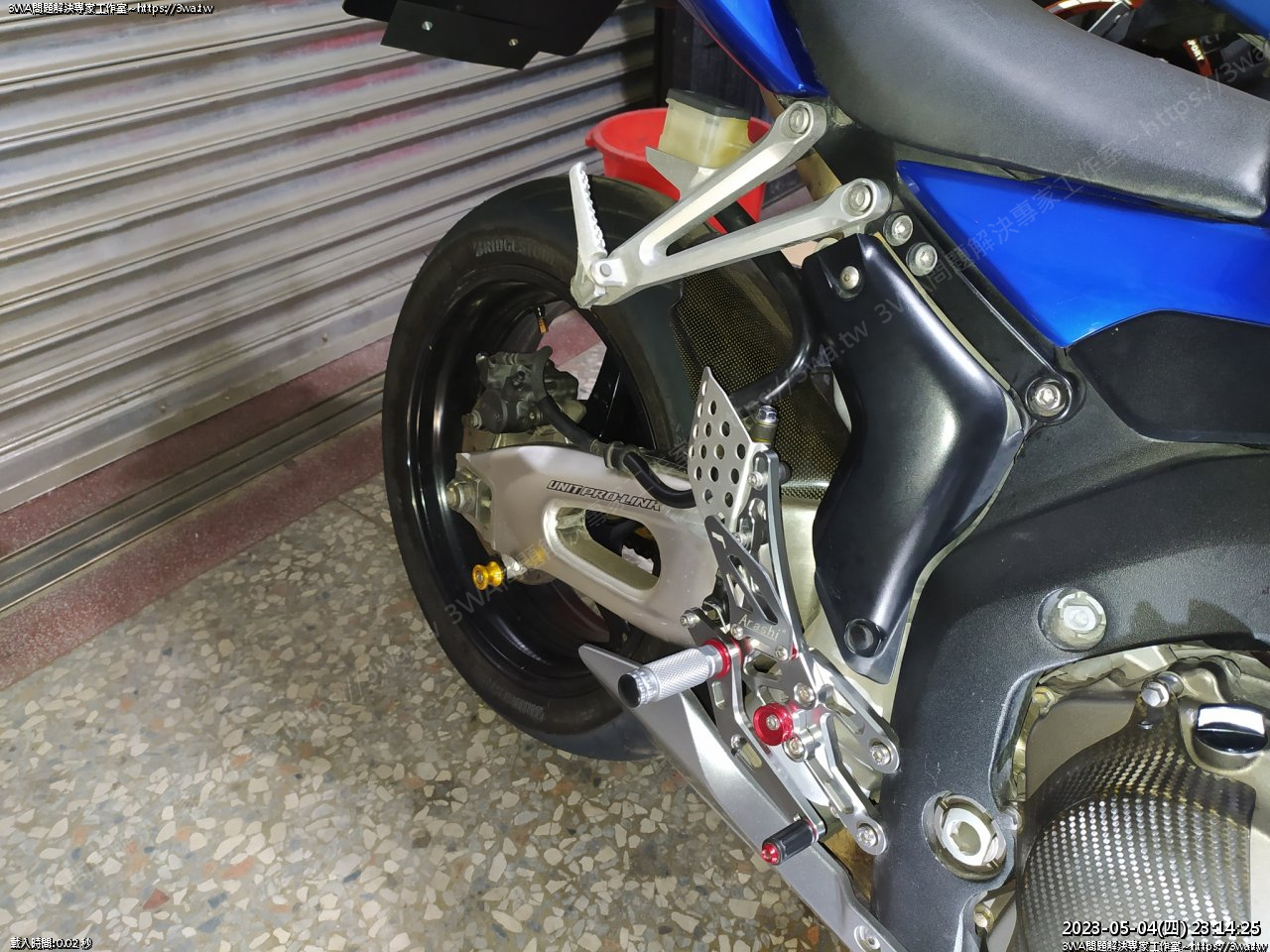

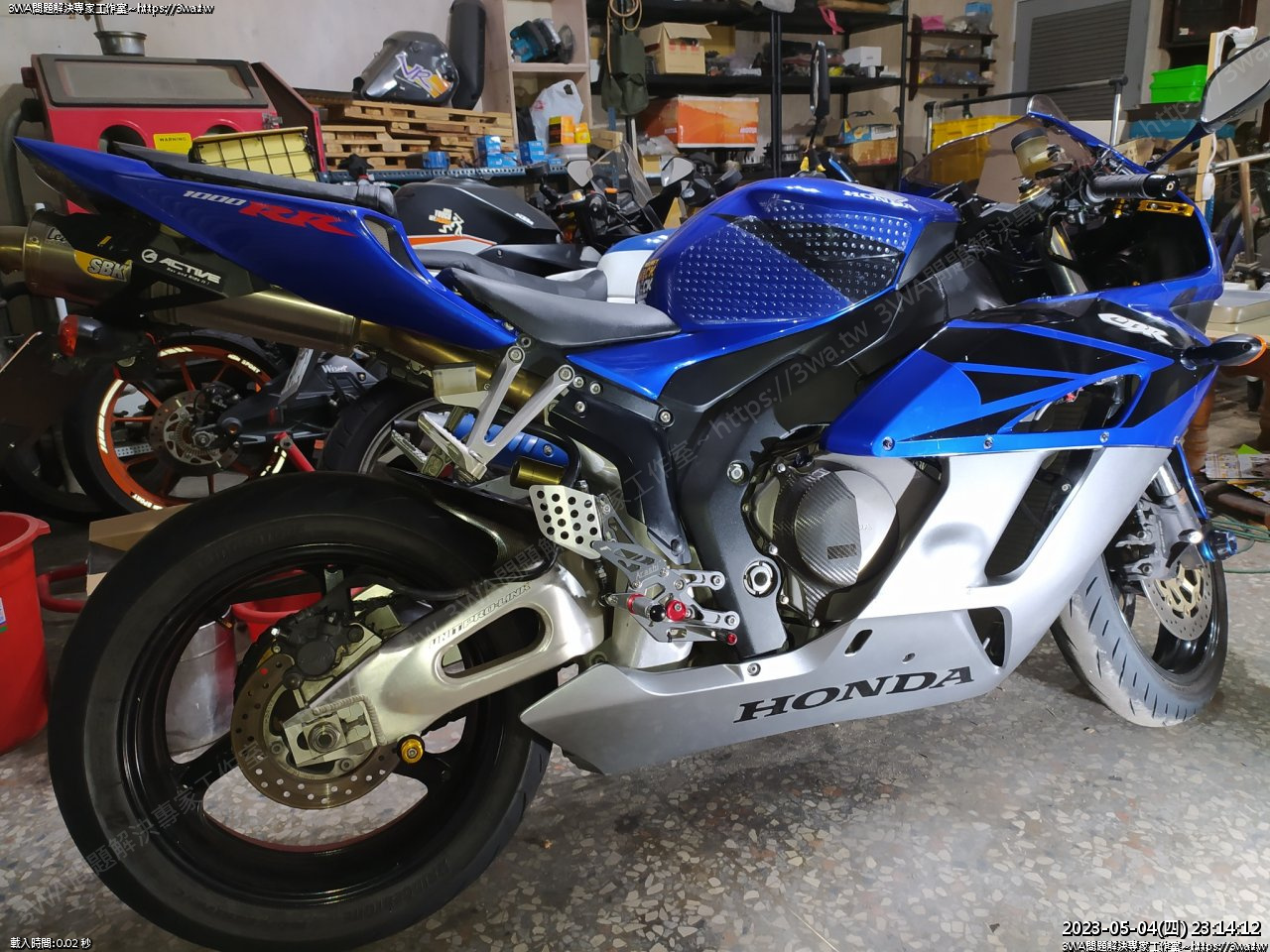

好了,CBR1000RR 初步可以安心騎了





周末來去找老師晃晃車

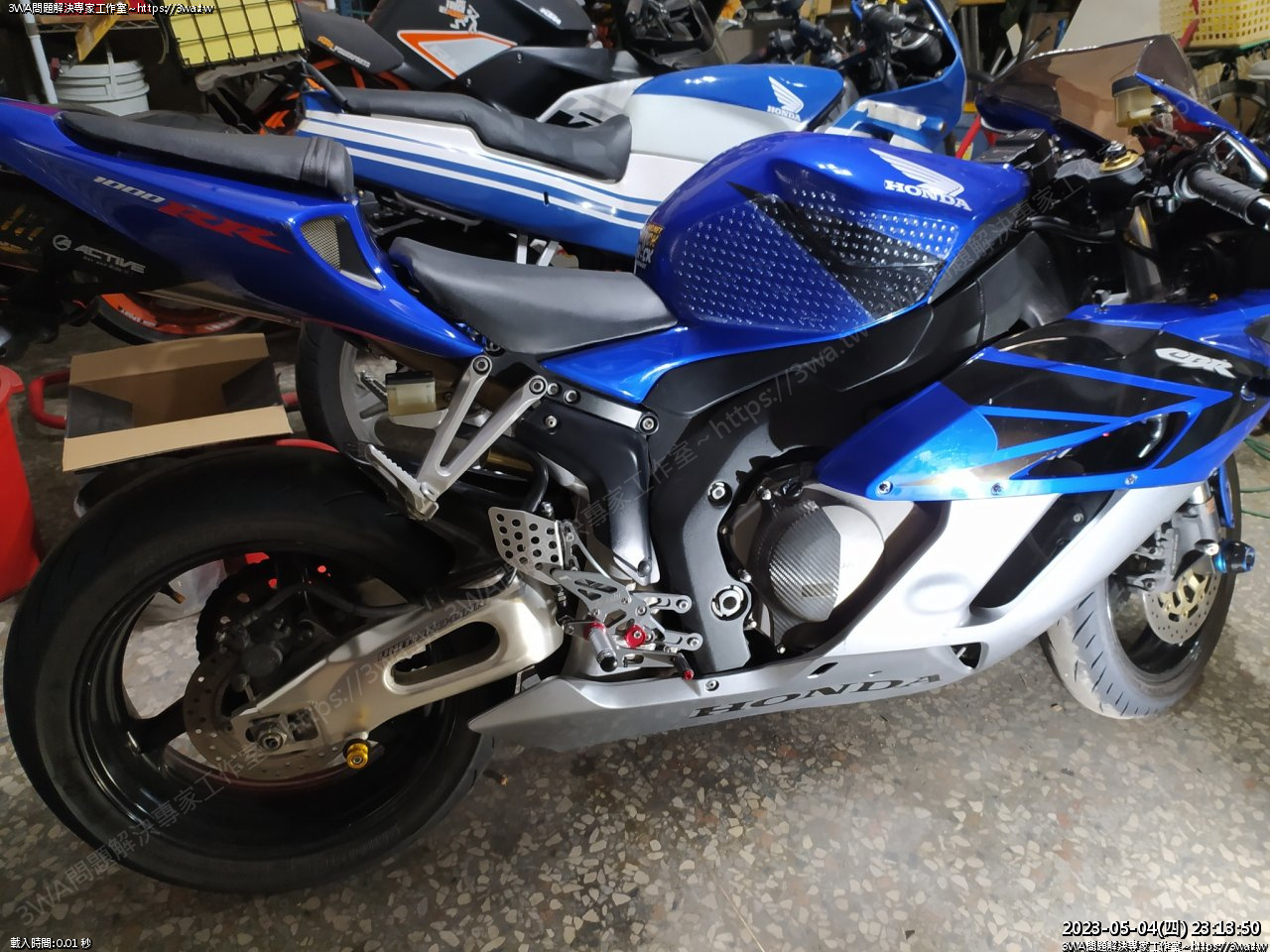

座墊、腳踏、隔熱板都裝上

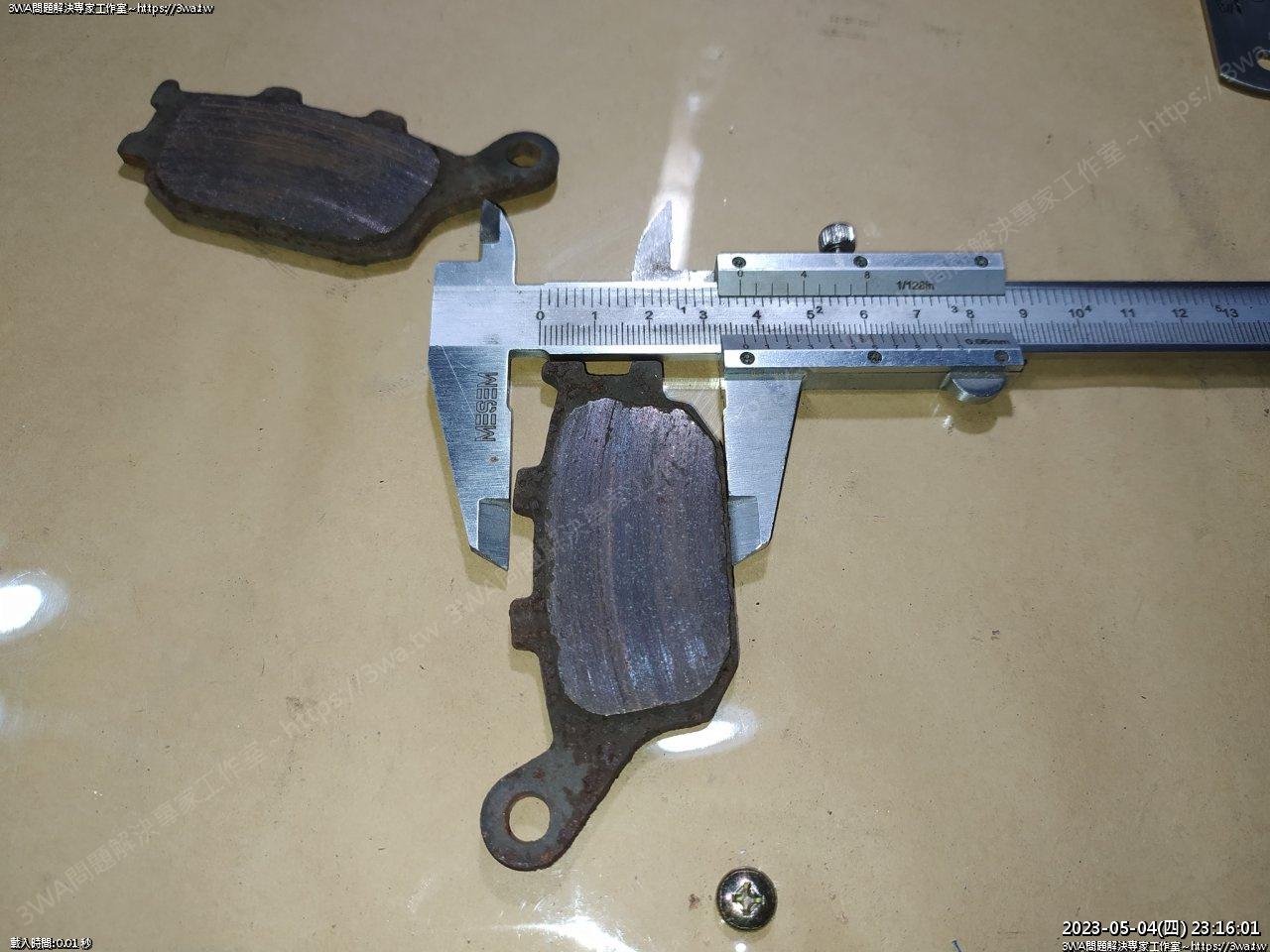

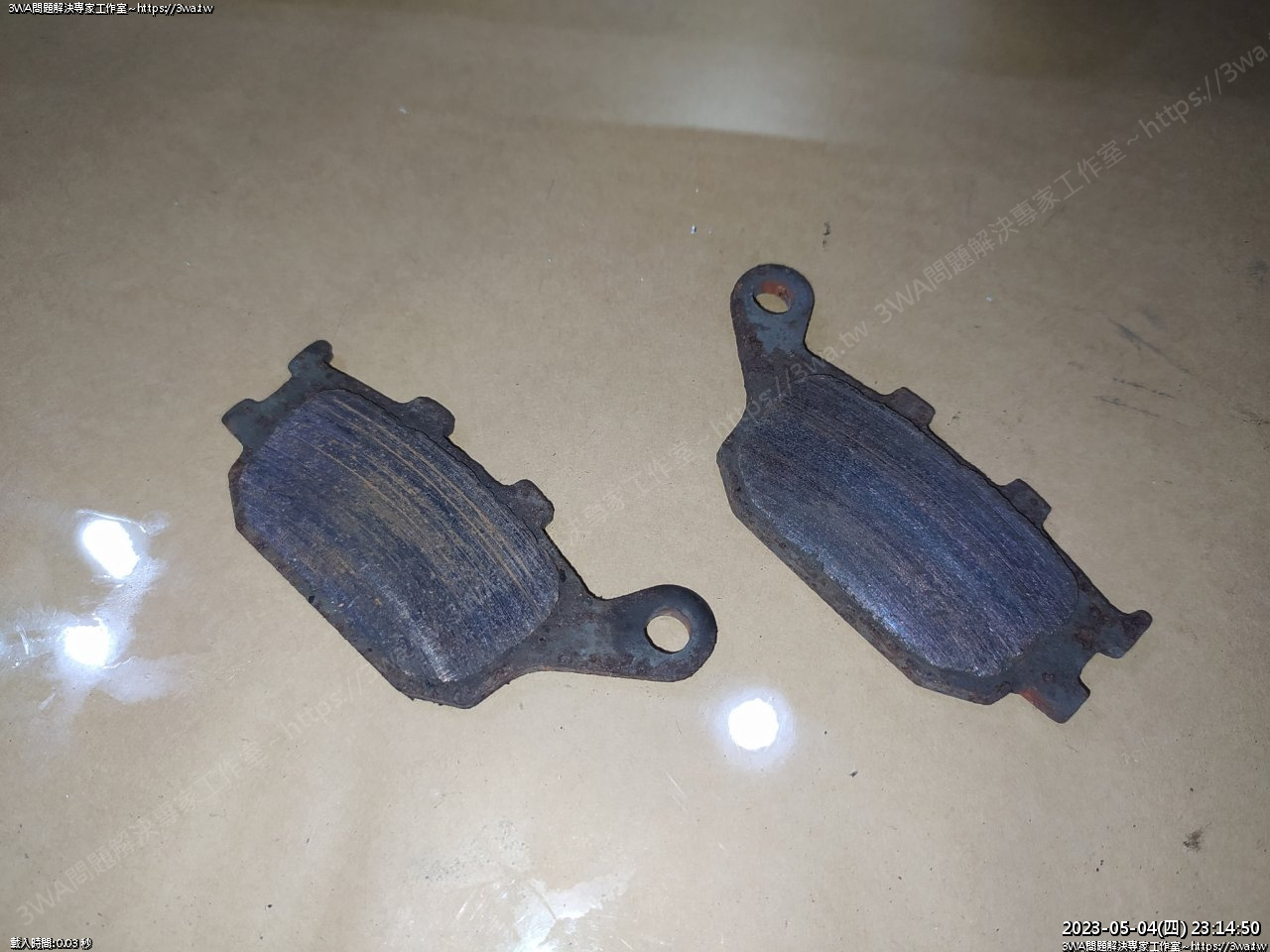

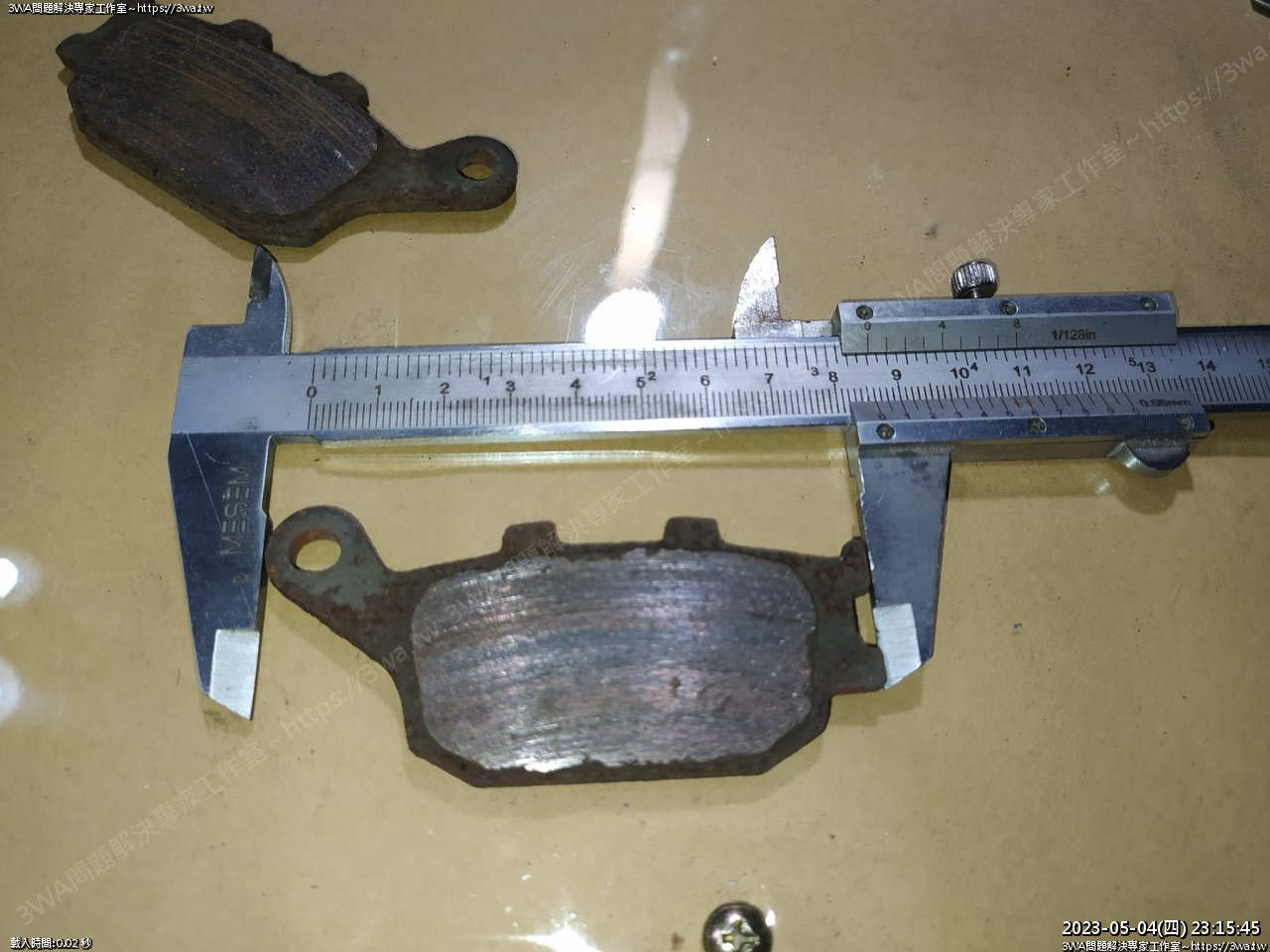

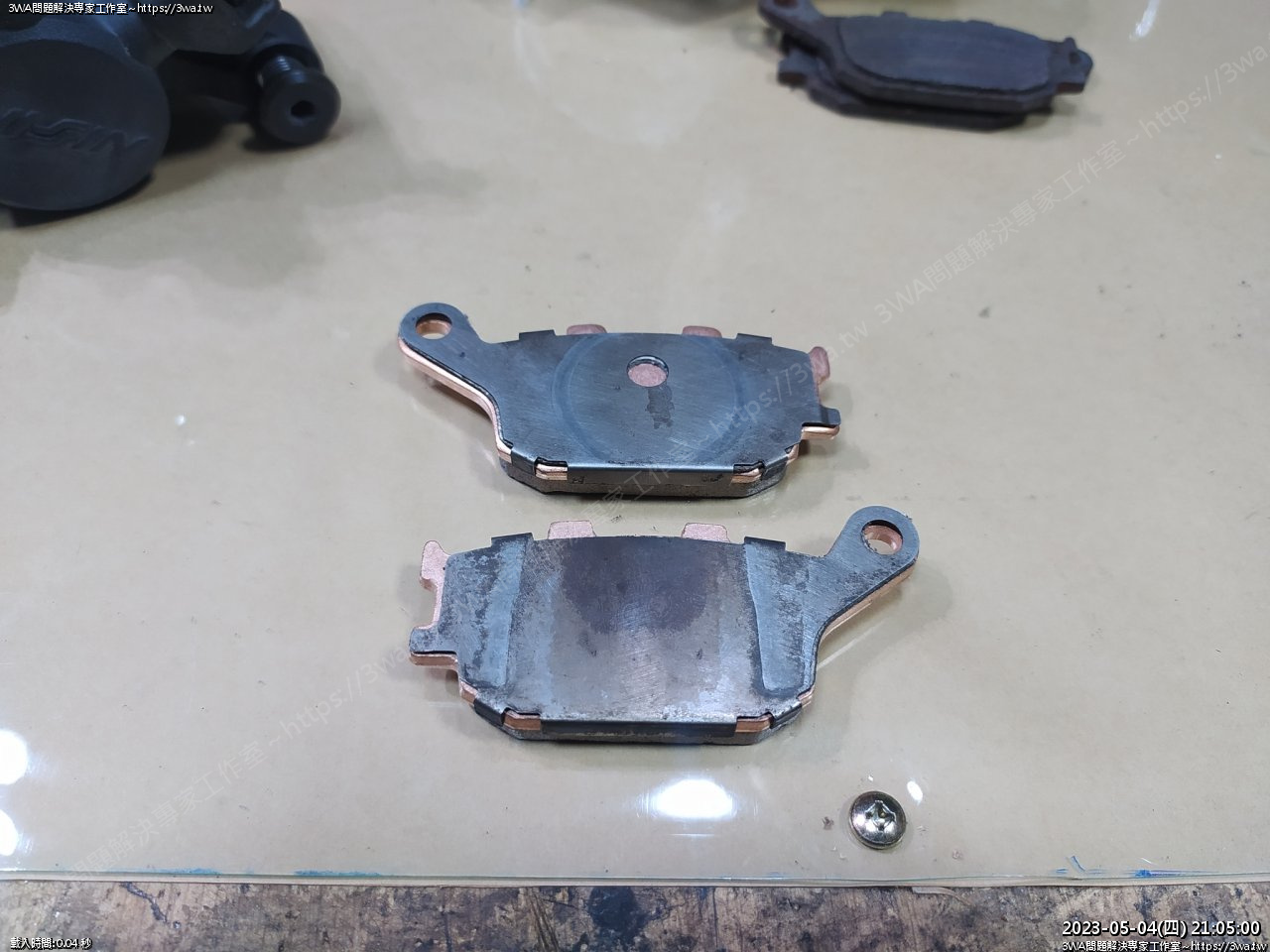

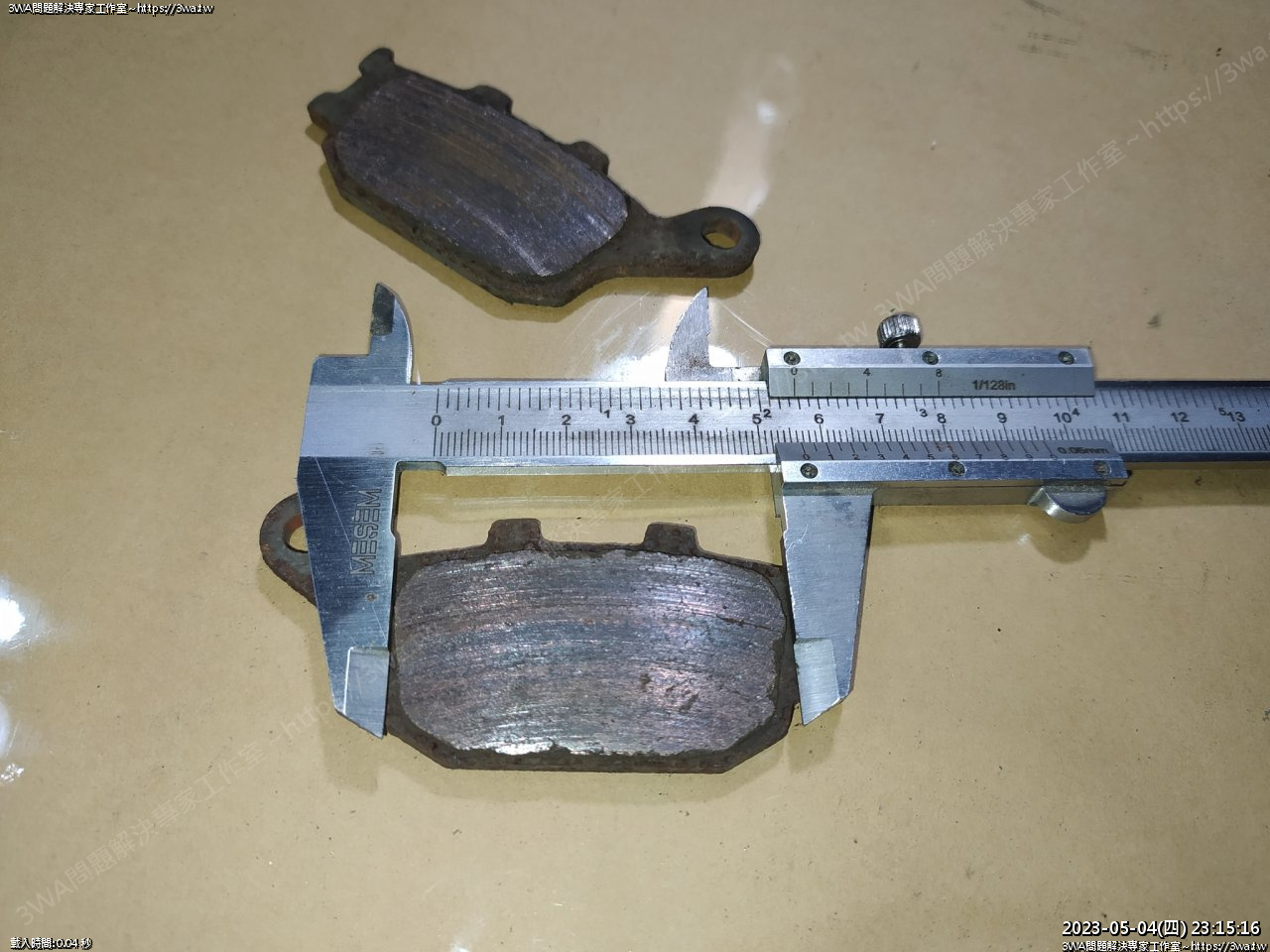

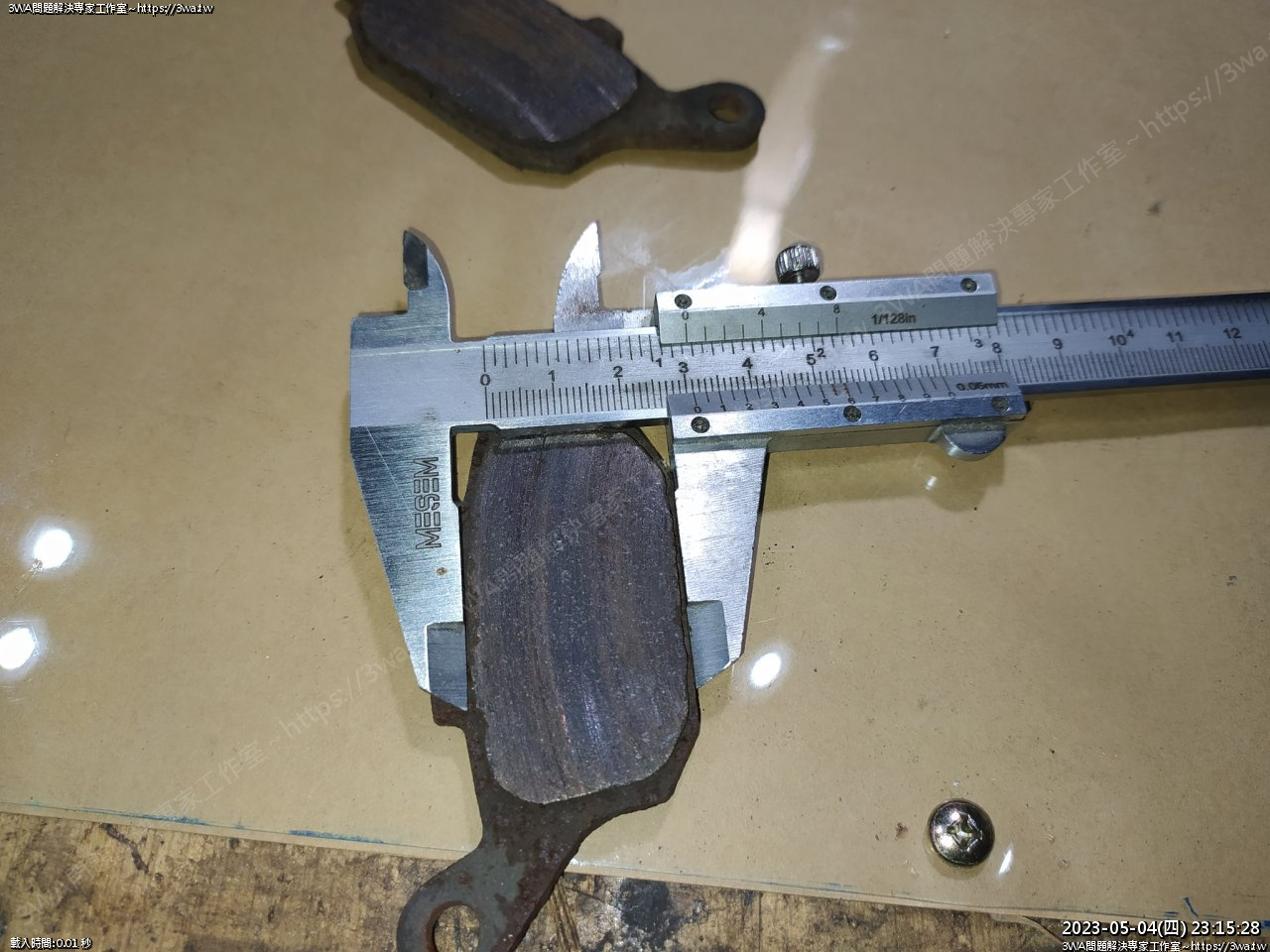

舊的來令片





磨擦皮的部分 56mm





磨擦皮高 3.0mm





全長 8.5cm





全高 3.75cm



2023-05-18 今早上班時,在家門口澆花,忽然看到地上有個亮亮的 E 環

原來是清洗零件時掉在馬路上了 XD

還好撿回來...不過 R 銷還是比較方便,這個當備份嘍
