標題：小阿魯150裝單向閥
網址：http://59-126-75-42.hinet-ip.hinet.net/blog/blog.php?id=1948
內容：

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1638715736_1.png

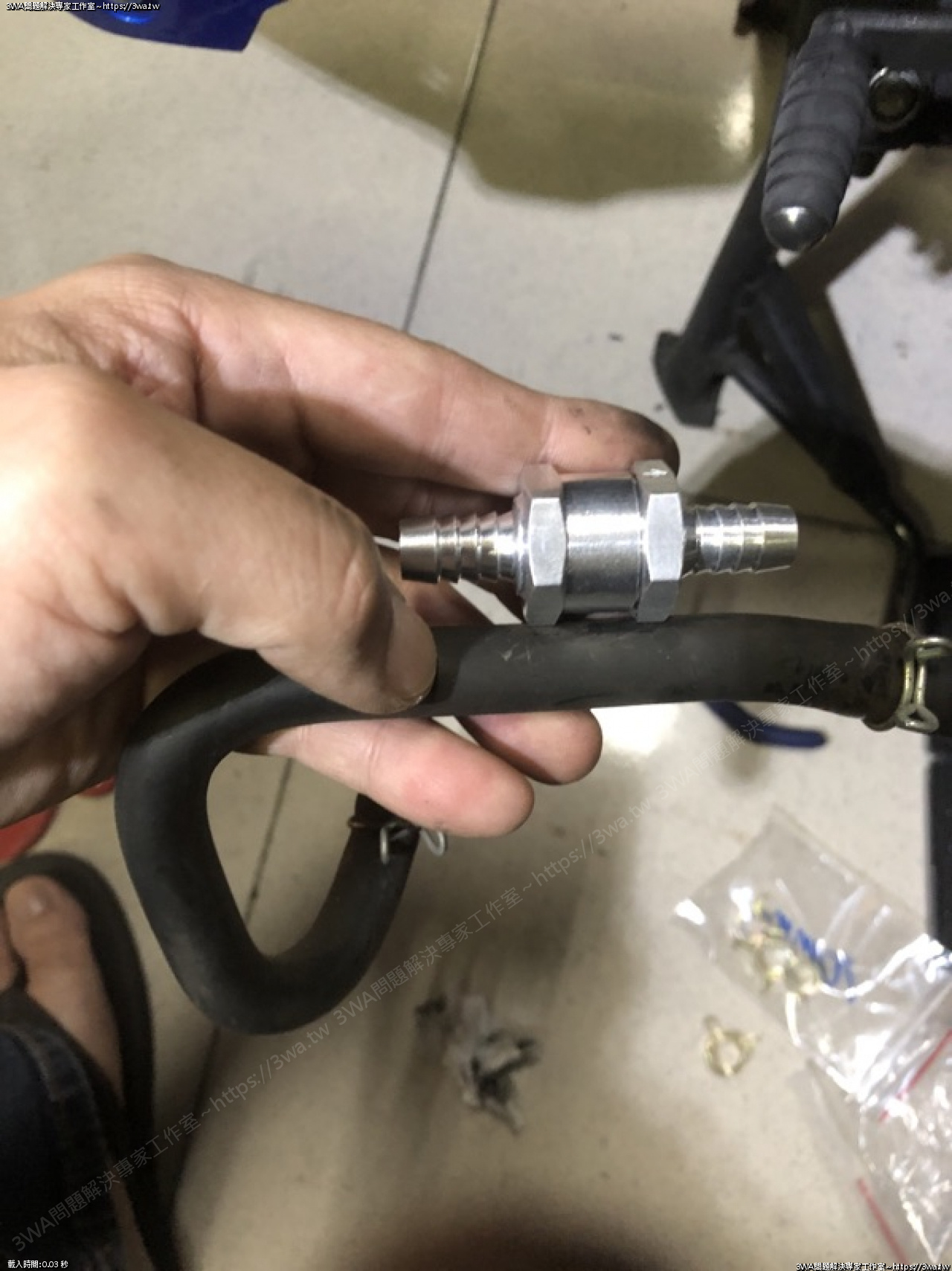

小魯 150 安裝單向閥的位置在機車的左側，啟動馬達上方，可以找到一條

外徑約 14mm ，內徑 12mm 的橡皮管

小魯使用的單向閥是 12mm

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1638715736_4.png

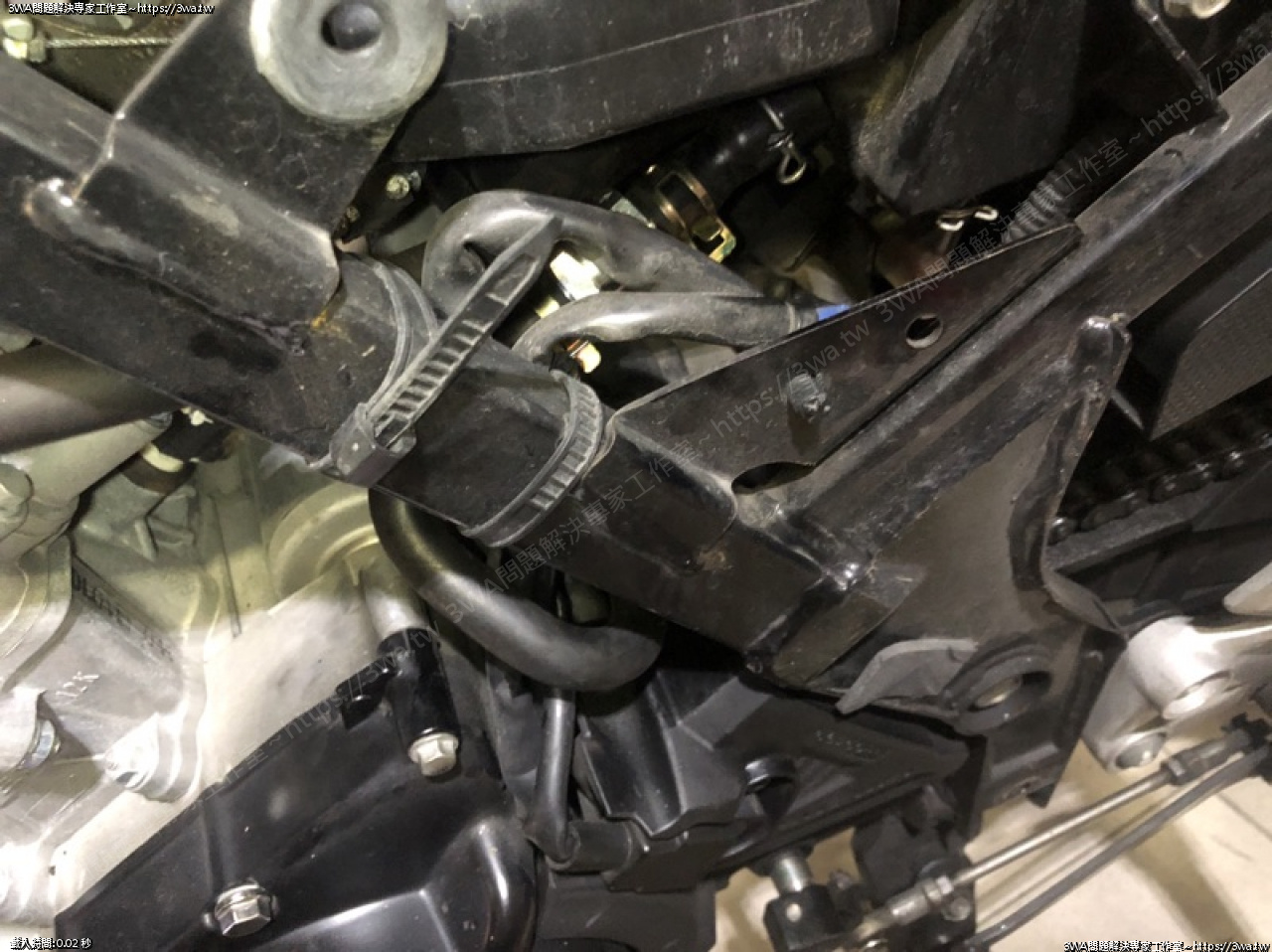

車主一開始買的是 10mm ，後來裝上覺得太鬆，我再弄一組 12mm 的給他

安裝的位置如圖，裝高一些靠近空濾盒

這樣 PCV 管裡吹上來的殘油，比較能流回曲軸箱

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1638715736_5.png

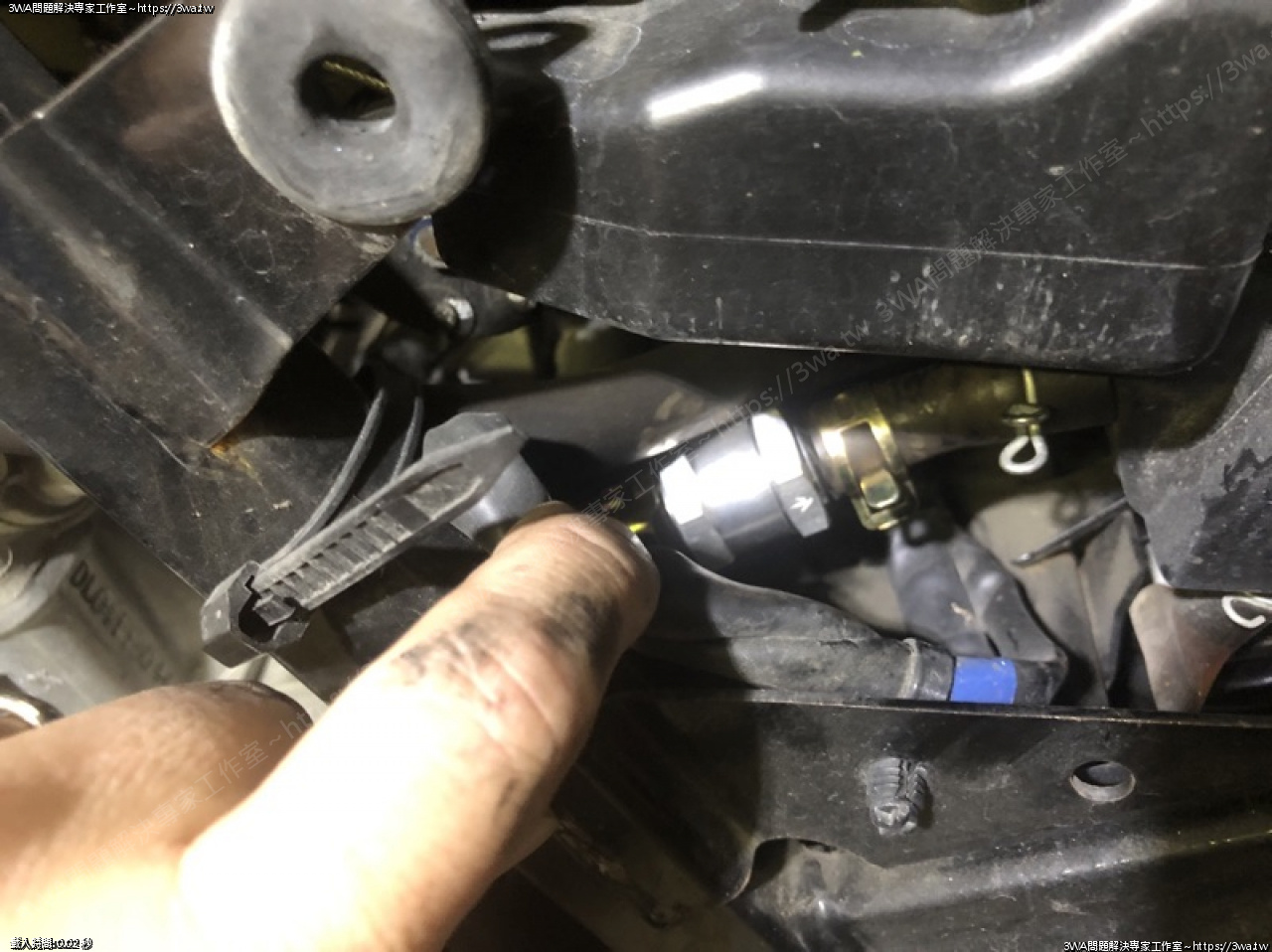

建議同學安裝時，把整段管拆下來比較好施工

取上方平坦區，剪大概2.5~3cm 掉

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1638715736_2.png

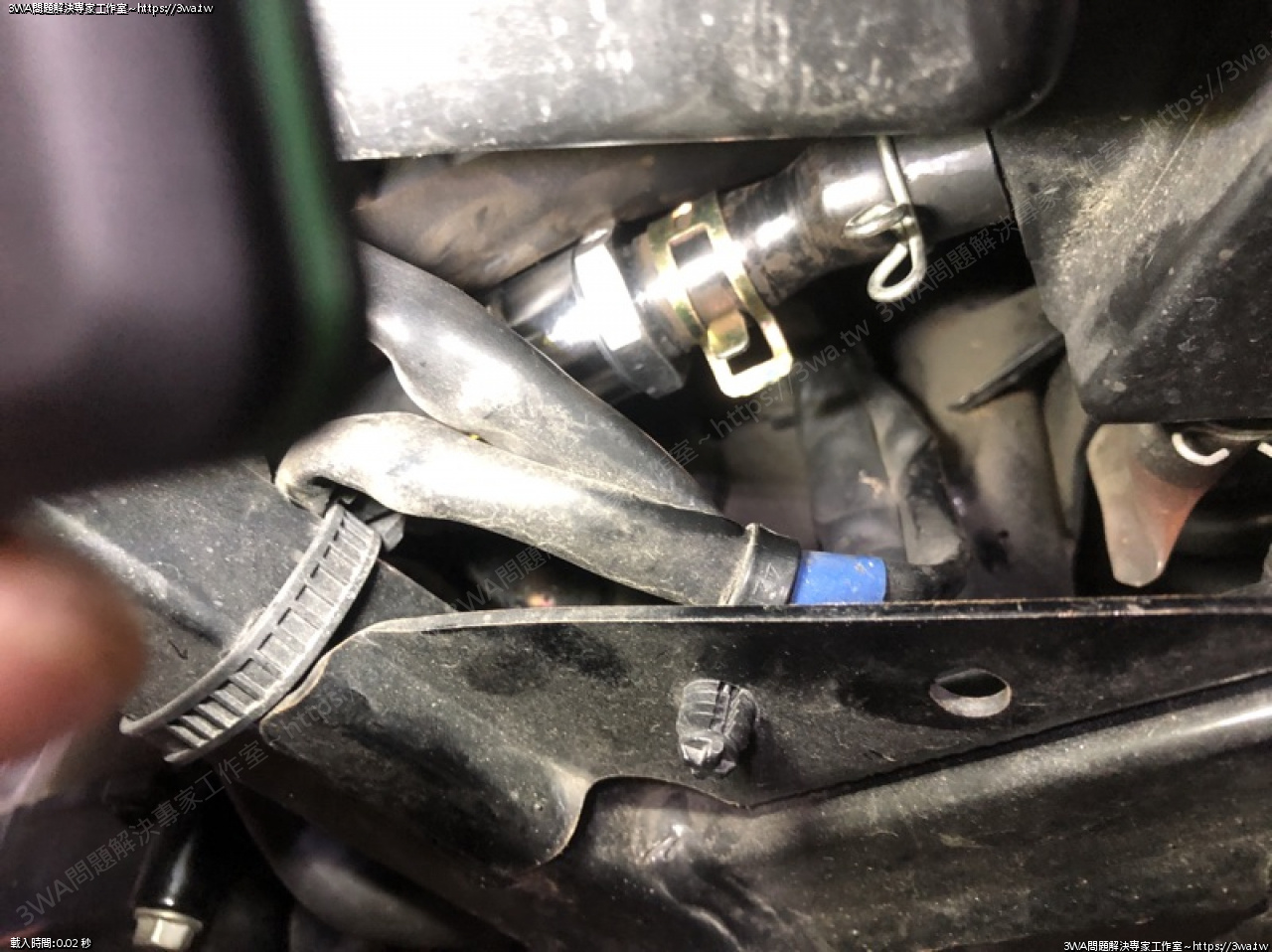

箭頭方向指向空濾盒

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1638715736_3.png

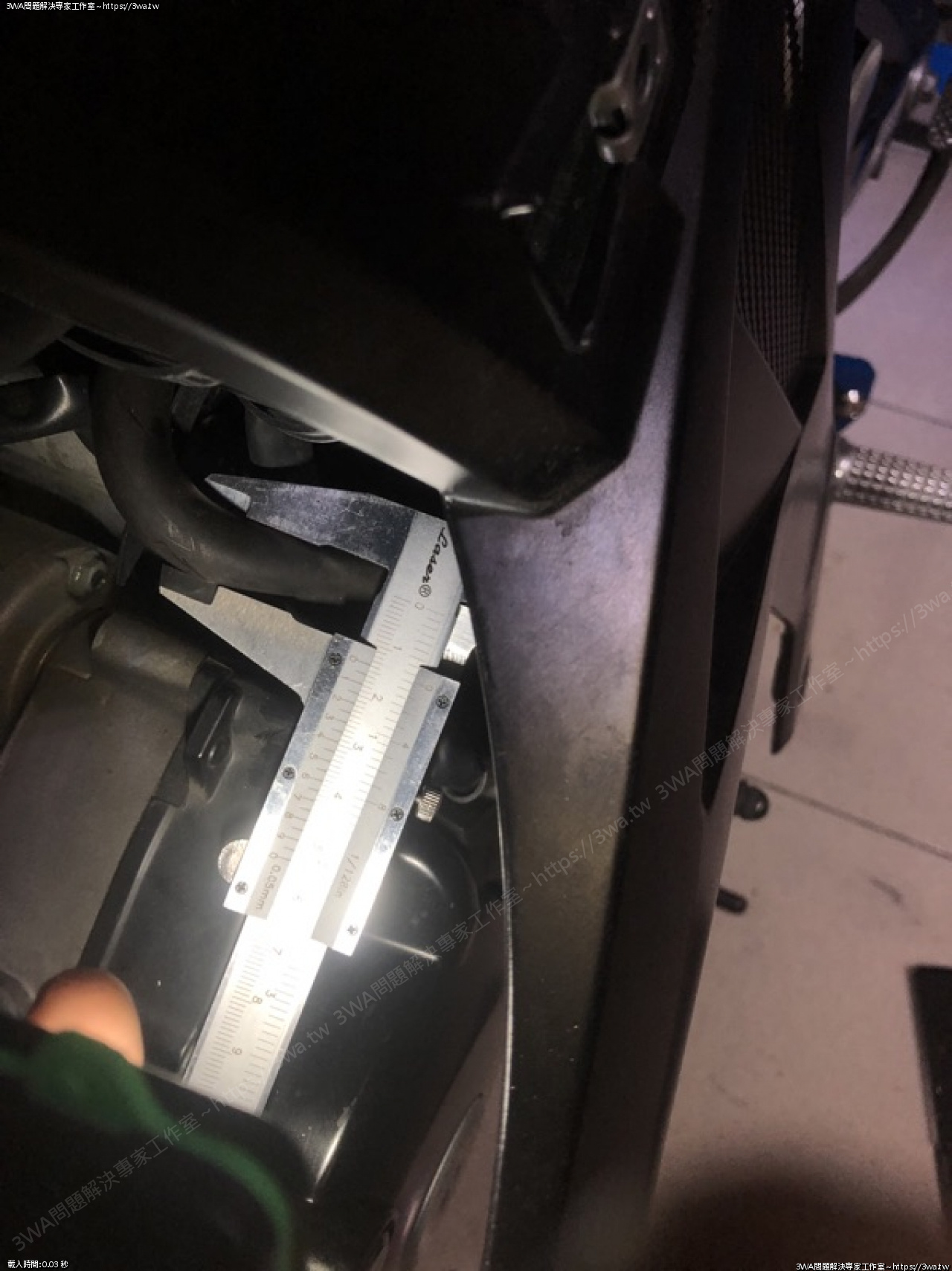

最後安裝完的畫面

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1638715736_6.png

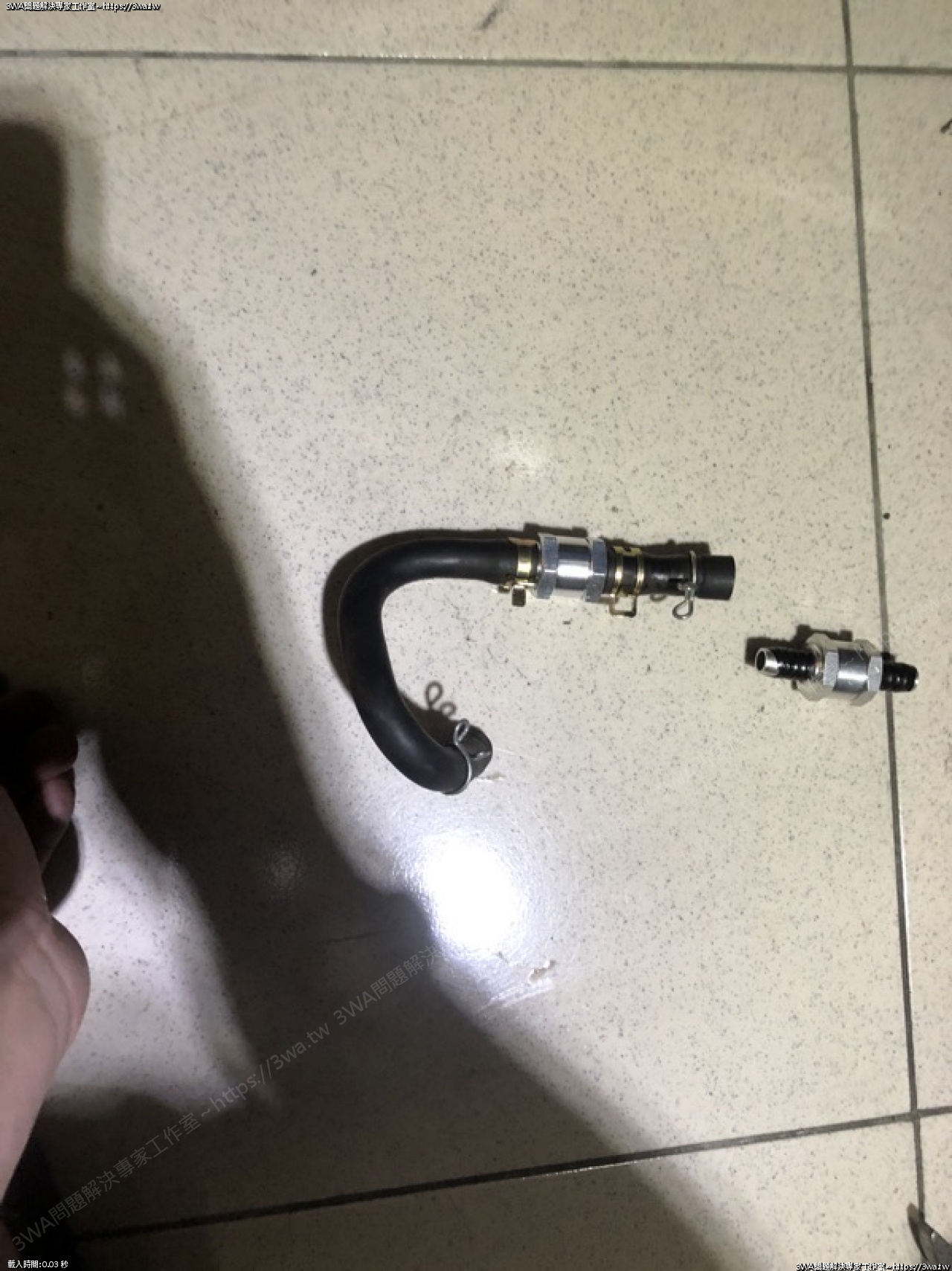

這個部分比較擠，同學安裝時要注意 PCV 管不要折到或被壓住變型

感謝鄭同學分享安裝照片
