標題: NSR150 焊接貨架
網址:http://59-126-75-42.hinet-ip.hinet.net/blog/blog.php?id=2024
內容:


小巧可愛的貨架上線



 最近騎 NSR 有些新的 IDEA 想作,不過優先要作的是後貨架





 一直以來羽山覺得這個後扶手的角度好像有點妙





感覺有點太垂直了,垂直是不錯,後座應該手也比較好抓





 不過有點直過頭





 需要一些些斜後的角度才行





 太直每次拆裝座墊都會卡住,磨久了就弄破了座墊皮





 拆下來





 四支螺絲拆下





 有點變型的角度





 用鐵鎚打平





 哦哦,這個角度可以,座墊可以順利閃過上上下下了





 很好





 這樣





 後面看的角度





 拆下,準備裝貨架





 大概這個角度





 拿出以前電動車還是達可達拆下來的貨架





 這個感覺





 凸出的二支固定架





 切掉二支固定架





 固定好角度





 點焊一個小點





 焊一個小點





上車試試





 有平





 各種角度





 看看有點沒有置中,不正





 後輪要放下來再看一次





 且角度最好微微上翹,因為人坐上去,後面會再低一些





 喬一下,準備焊接





 無腦焊一些,這次焊接的電流是 115, 2.6mm 焊條





 敲掉葯皮,左右二邊有平內凹





 再蓋一層





 翻面





焊接,感覺電流有點不夠 (這次是 100)





中點有點起孤失敗,不夠熱凸起來了





加大電流到 115 再補一條 Z 字型





中午吃完飯,買飲料撿到一個金幣,太爽了





二面都焊好了





角度不好打磨





後面有個鎖點的支架,感覺可以用來加強





拿出一個3mm厚的鐵片





很久以前買的小塊厚板





放在這似乎不錯





畫線、洞的位置





中心沖打一下





先用 2.8mm 鑽穿





再用 4.8mm 鑽大





使用 M5 螺絲試試





4.8mm 剛好可以插 5mm 螺絲





畫線的地方切掉





很好





用螺絲、螺帽固定好,可以焊接了





這邊用螺絲鎖好

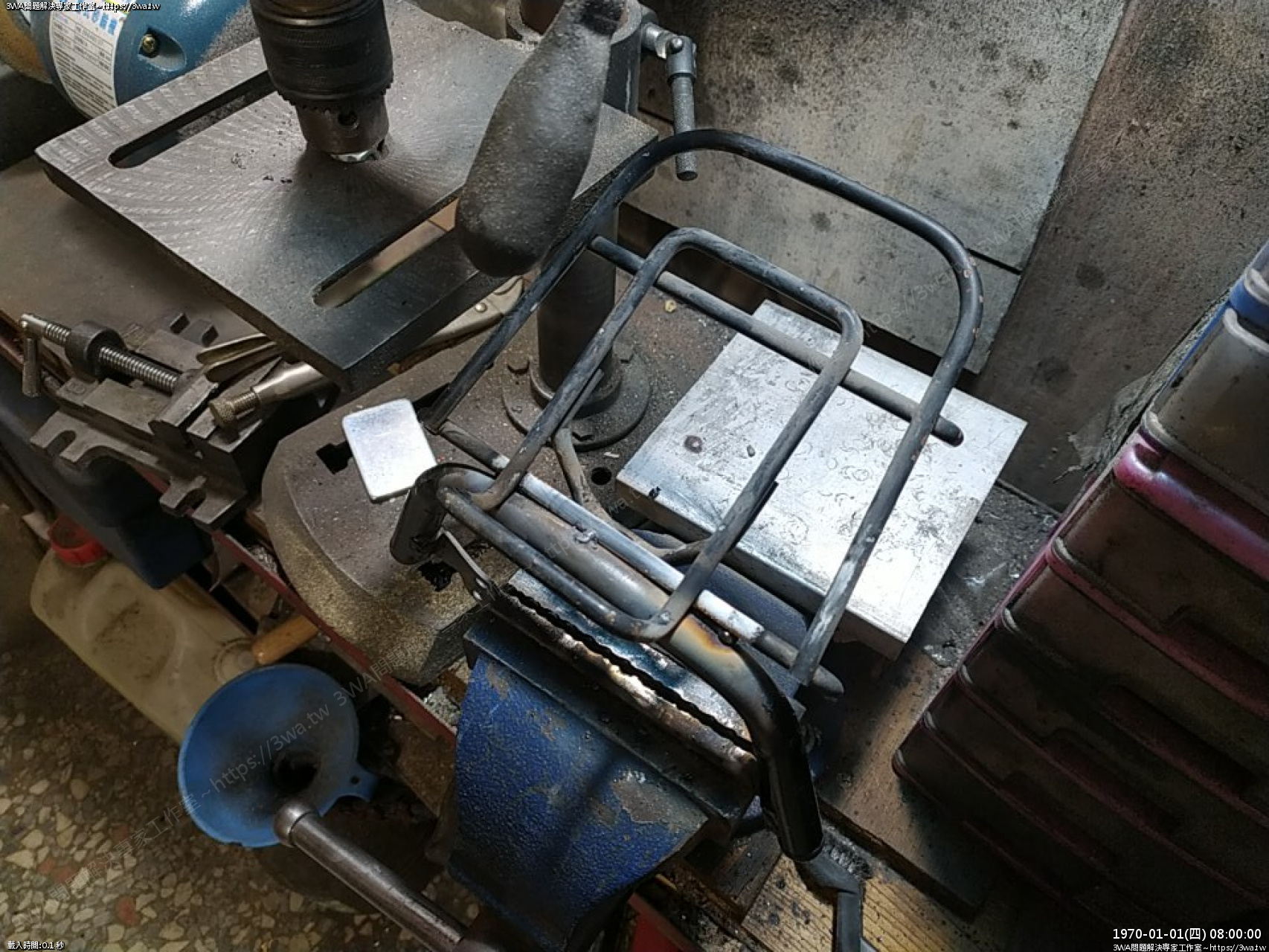

放萬力上夾好





焊接





左邊起孤後走的有點慢,焊的有點厚





敲掉葯皮,還可以





2.6mm 焊的結果





翻面,鐵片的另一邊也補一些





切下的二支鐵條也別浪費





可以放在這作支稱點





大概這個感覺





調整角度,要焊接的地方把漆磨掉









再調整一下角度





焊接





焊好了,支稱點

幾個支架的點焊點也都補一補











上漆





簡單打磨後,噴上耐熱漆 (3N)





不知道 3N 耐熱漆防銹效果如何,不過噴上去感覺相當均勻





背面





側面





噴一噴





等乾再裝上車

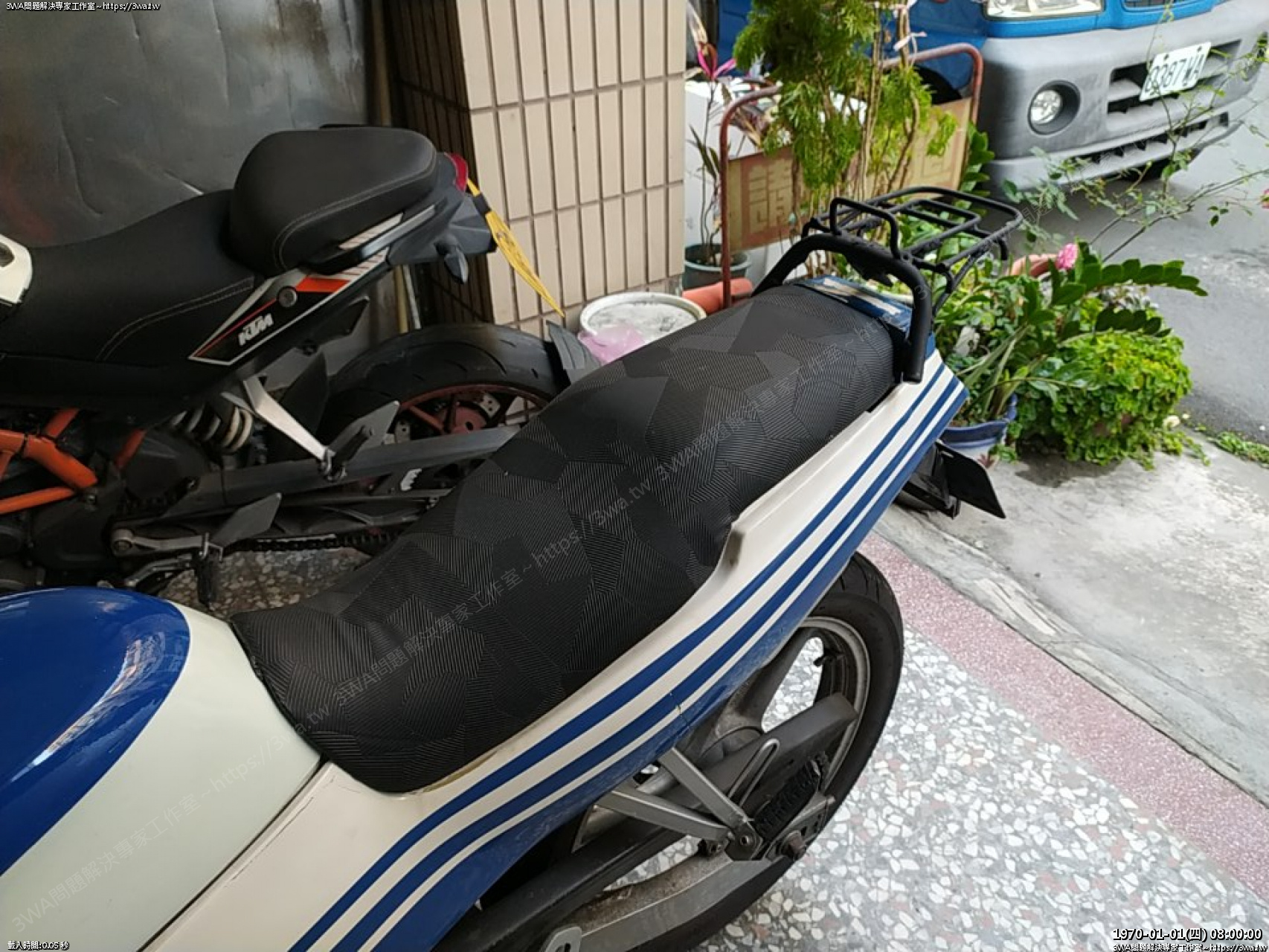

 OK~裝上車





相當舒適





另一邊





側面





前面





可以裝個小貨箱~~~



自製鐵網置物架:征服世界的道具箱 製作完成





NSR 安裝小貨箱





很不錯





側面





另一邊,以後放雨衣、買飲料買早餐都很方便^^
