標題： FZR轉速表(羅Sir)
網址：http://59-126-75-42.hinet-ip.hinet.net/blog/blog.php?id=1414
內容：

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100711_0.jpg

收到一組車友(羅Sir)寄來維修的FZR碼表

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100711_1.jpg

纏線的地方爛爛的

總之先上機測試看看

過電後發現似乎不轉

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100711_2.jpg

轉速線獨立的那條，已破皮嚴重，剩沒幾蕊了

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100711_3.jpg

爛掉的膠帶先拔下

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100711_5.jpg

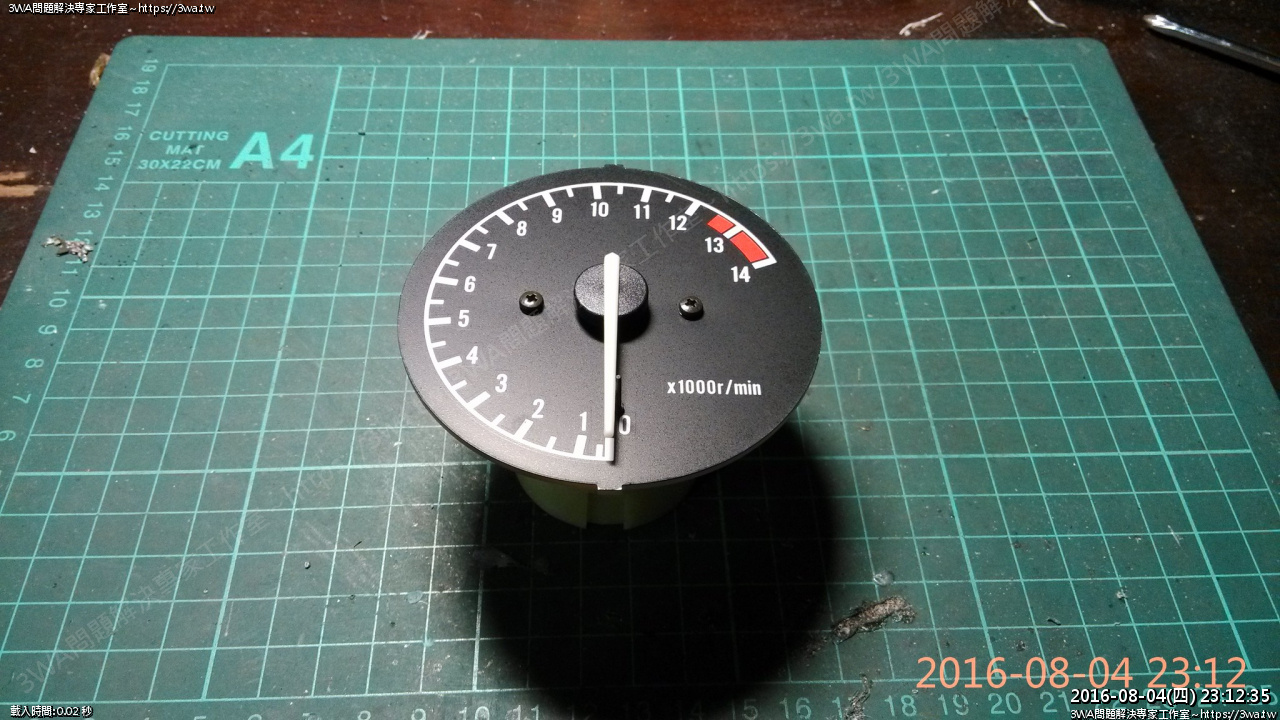

表頭拆下

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100712_6.jpg

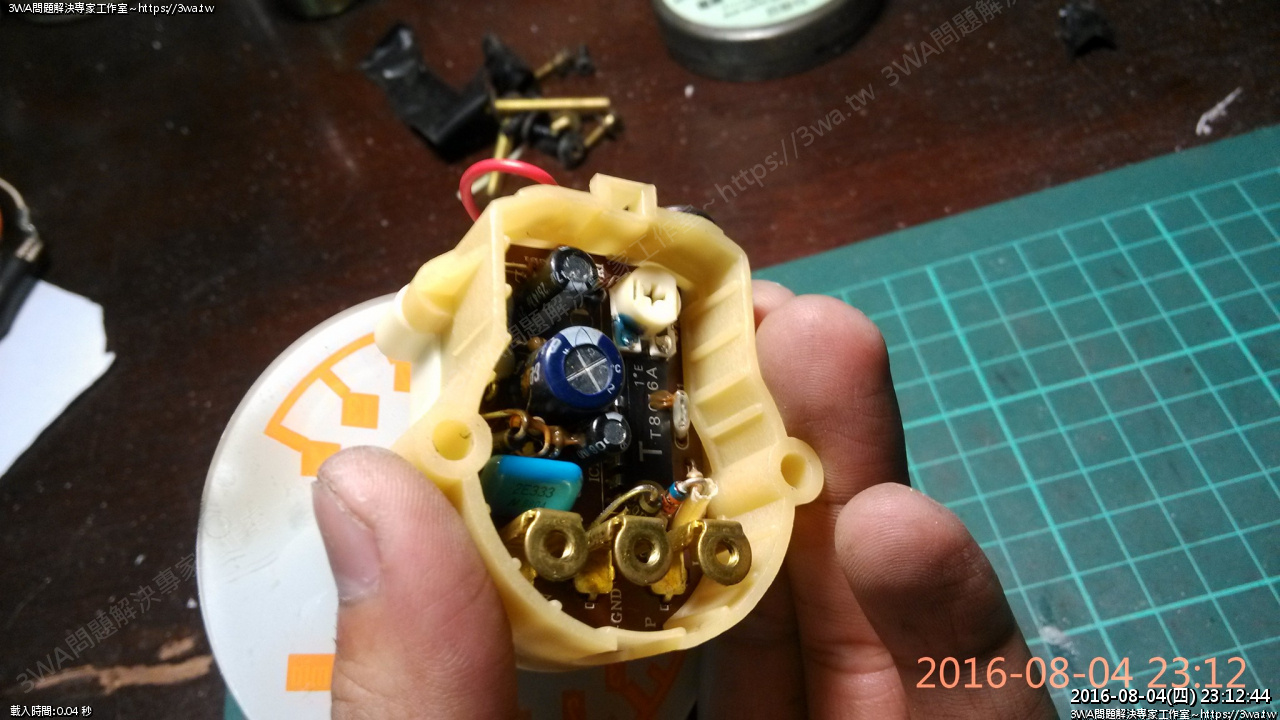

零件看起來很新，不知道為什麼不會動

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100712_7.jpg

滿新的

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100712_8.jpg

再次確認，還是不會動，也沒有任何燒掉、假焊的痕跡

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100712_9.jpg

看起來好好的，但不會動

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100712_10.jpg

解焊

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100712_11.jpg

解焊完了，花了13分鐘

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100712_12.jpg

零件開始裝回，沒想到已零晨一點了

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100712_13.jpg

完成80%

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100712_14.jpg

組裝完畢，焊回錶頭

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100712_15.jpg

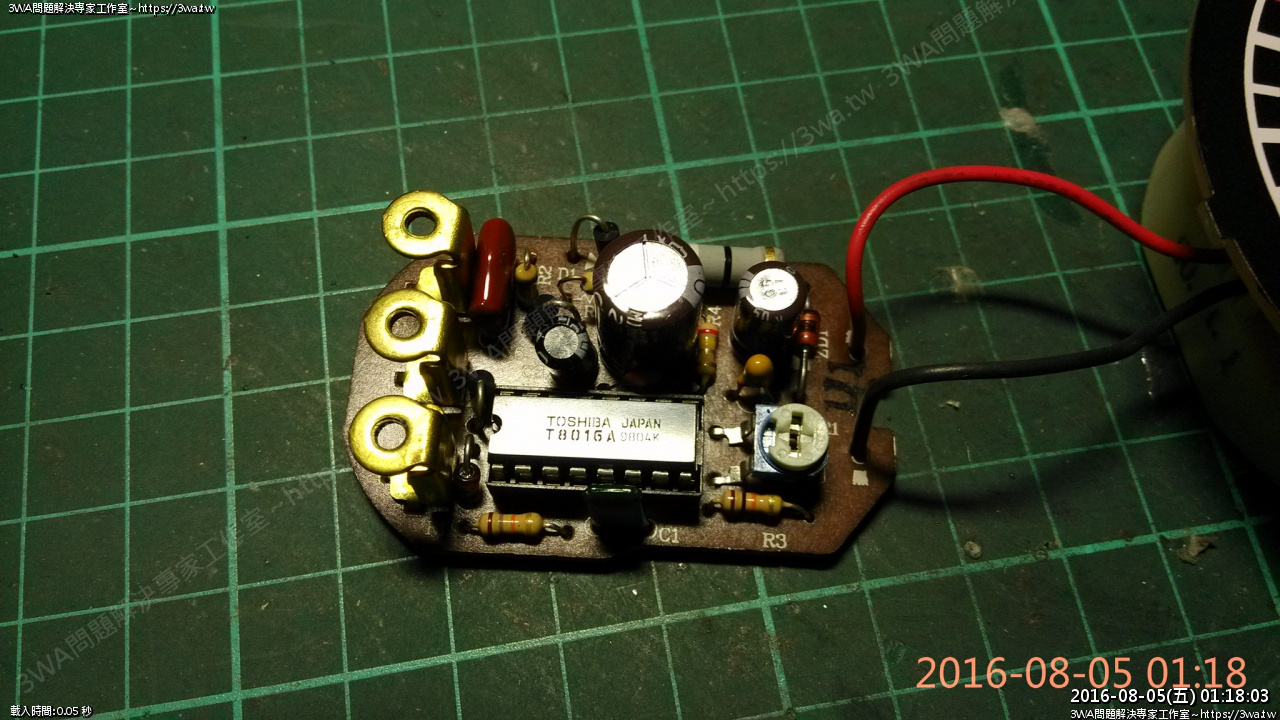

裝上全新IC

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100713_16.jpg

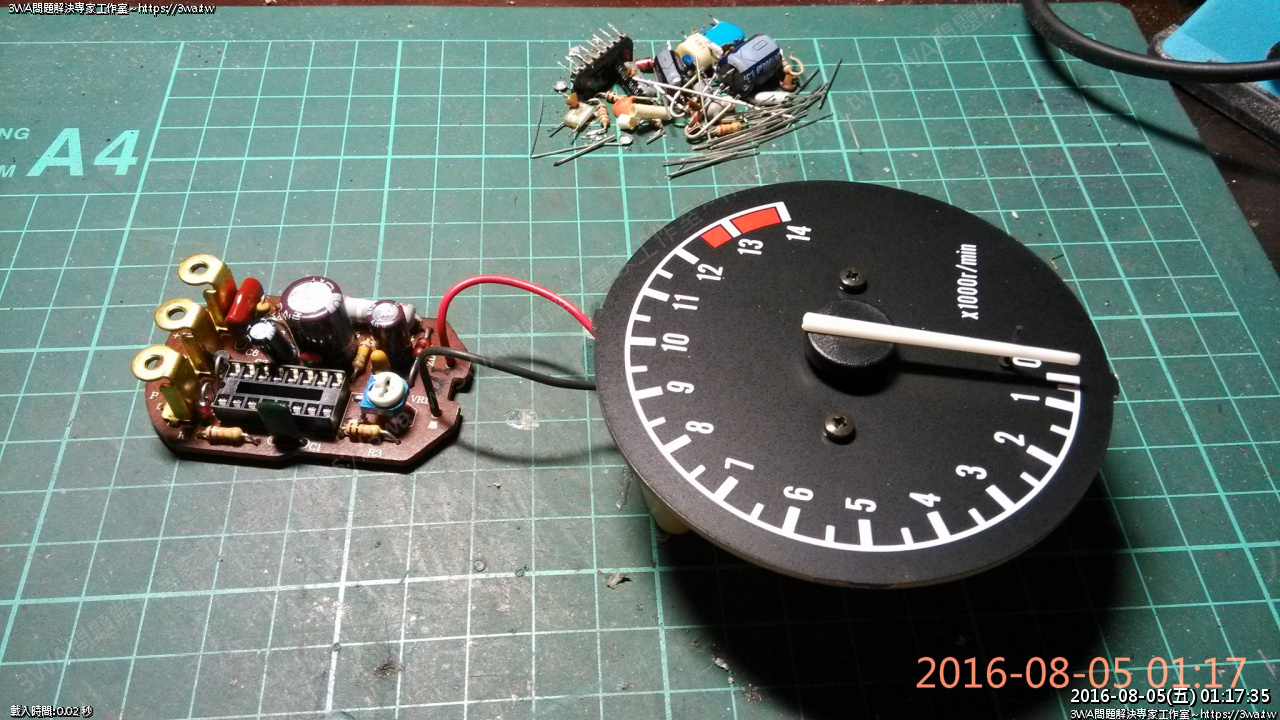

測試、並校正可變電阻

好的，表會動了

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100713_18.jpg

真是老表，不過怎會有二個顏色?? 民國80年的產物

拿出白鐵螺絲全都換一換

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100713_19.jpg

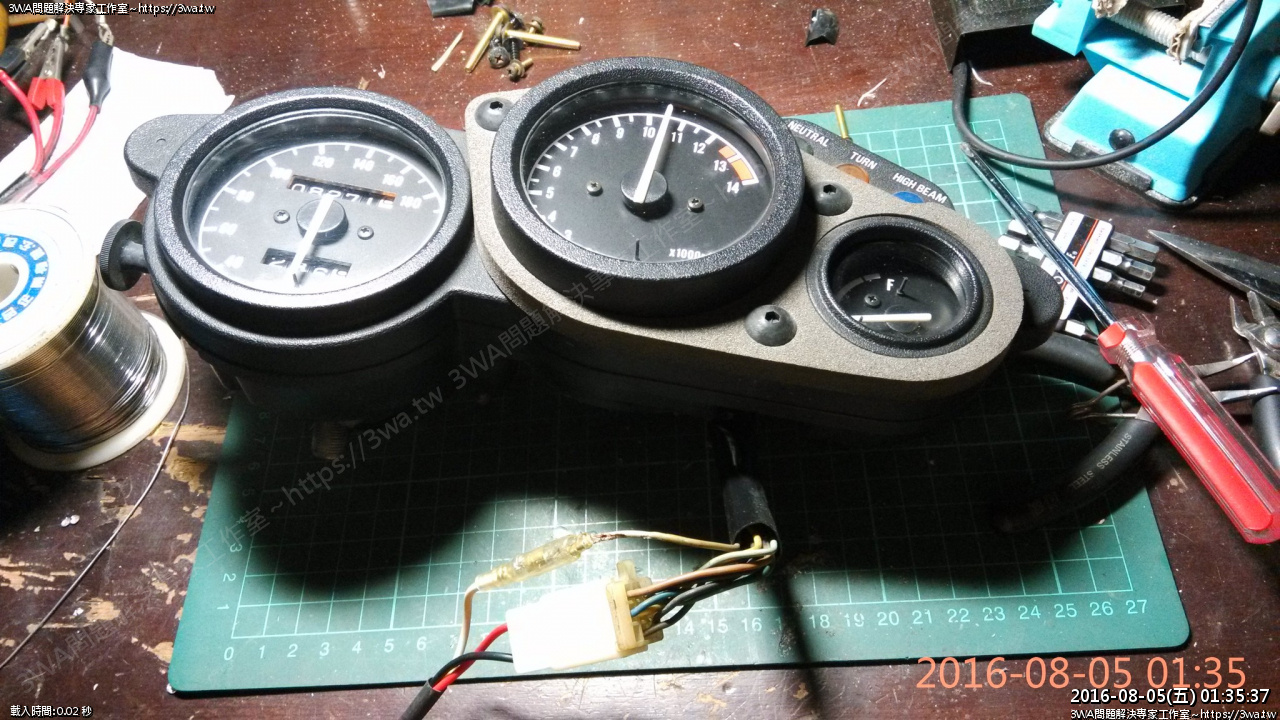

上蓋後再測一次，沒啥問題了

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100713_20.jpg

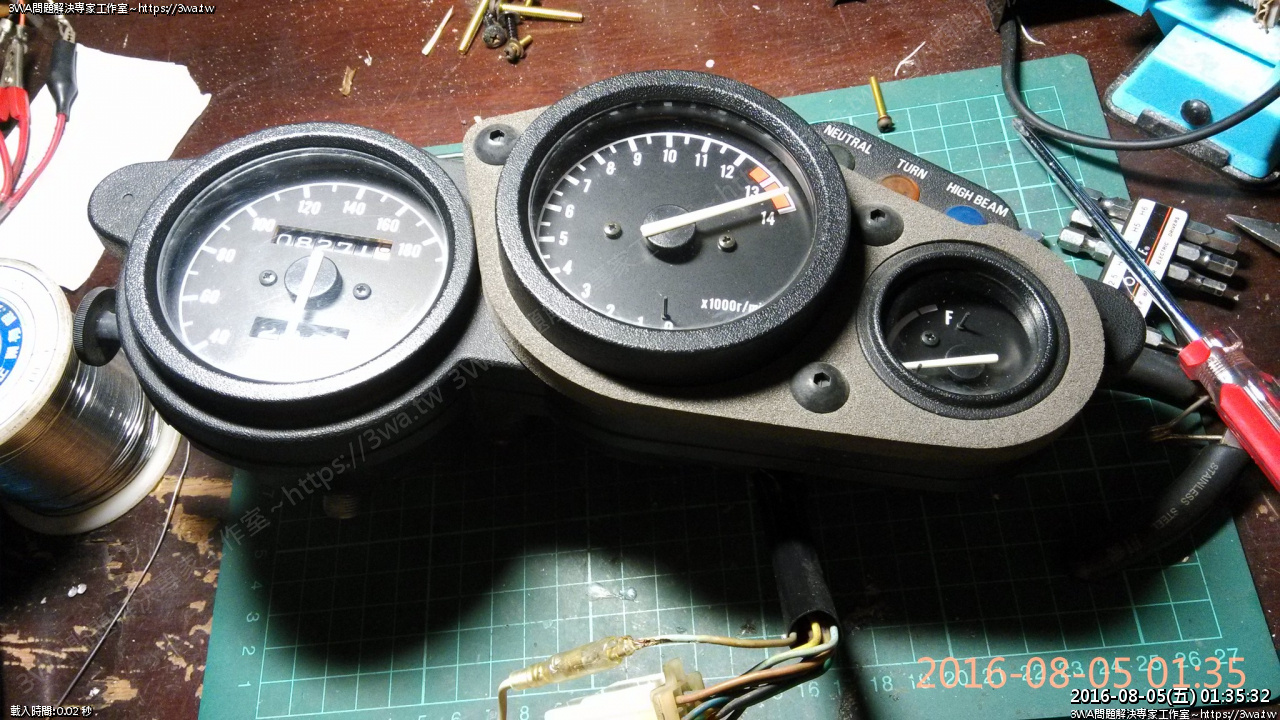

有儀表測試真方便(挺)

//59-126-75-42.hinet-ip.hinet.net/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/20160809_100713_21.jpg

隔天確認匯款完成、回寄資訊，寄回
